台式机电脑主板结构三维建模设计

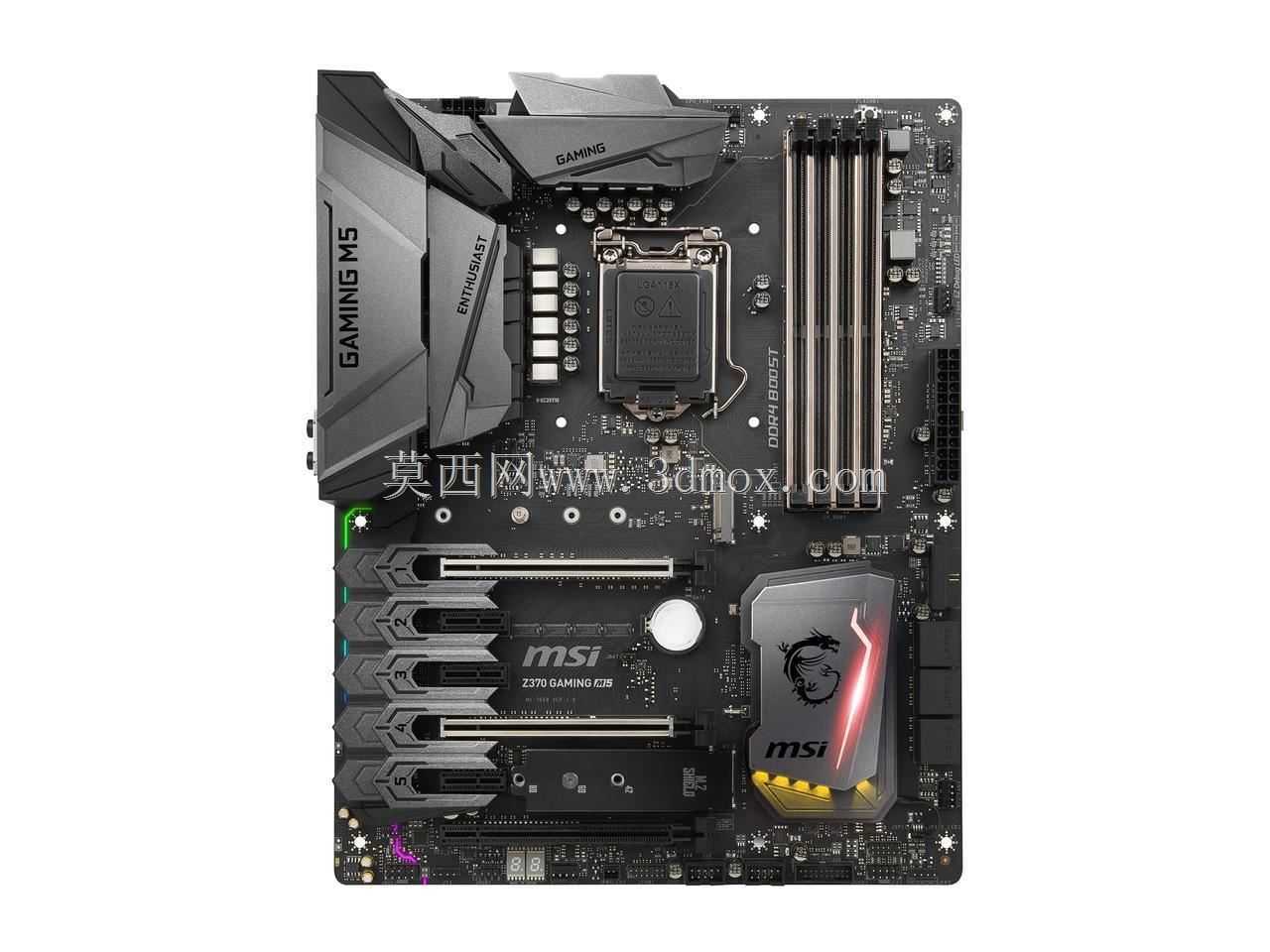

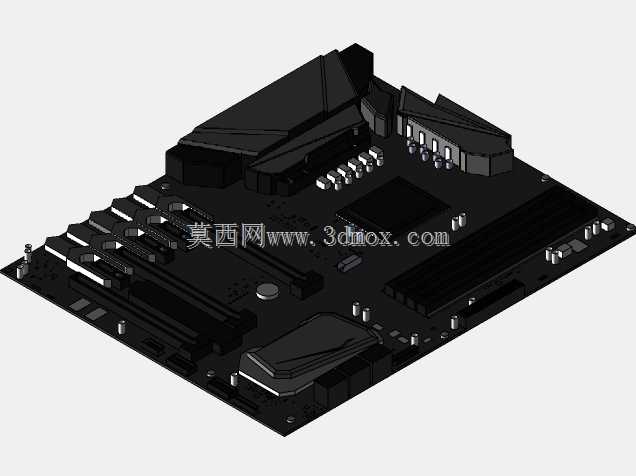

本次建模的电脑主板作为台式计算机的核心承载硬件，是整台PC运行的核心枢纽部件，广泛应用于家用台式机组装、商用办公电脑配置、电竞游戏主机搭建、工业控制计算机适配、图形工作站硬件部署等场景，承担着处理器、内存、显卡、存储设备等核心硬件的连接通讯与供电调度职能，是所有计算机硬件协同运行的基础载体。从实际用途来看，主板需要为CPU提供稳定的供电回路与安装基座，为内存、独立显卡提供高速数据传输插槽，为固态硬盘、机械硬盘提供存储扩展接口，同时整合前置USB、音频接口、网络接口的外接通路，还要通过板载芯片实现硬件状态监测、散热风扇调速、开机时序控制等基础功能，直接决定了整台电脑的硬件兼容性、扩展上限与运行稳定性。在功能特性的设计还原上，建模完整复现了主板的分层结构：首先是黑色PCB基板的主体轮廓，精准还原了标准ATX板型的长宽比例与边角切角设计，对应标准机箱的铜柱安装孔位完全对齐，确保安装边界符合通用机箱的固定规范；其次是CPU供电区域的散热装甲模块，还原了阶梯式的散热鳍片造型与供电电容、电感的排布位置，清晰呈现多相供电回路的元件布局；内存插槽区域还原了单边卡扣的结构特征，四条DIMM插槽的间距与防呆缺口位置完全符合DDR系列内存的安装规范；PCIe扩展区域还原了金属加固的显卡插槽与下方扩展插槽的层级排布，对应多显卡并联、扩展卡加装的空间预留；主板下半部分还原了M.2散热片、SATA接口、前置插针区域的布局，同时还原了主板24Pin主供电、CPU8Pin供电的接口位置，板载纽扣电池、音频电容、网络芯片散热块等细小元件也做了等比例还原，整体结构完全匹配真实硬件的空间排布。在设计思路上，建模优先保障安装边界的尺寸准确性，所有接口、孔位、插槽的相对位置都严格参照通用ATX主板的规范设定，避免出现硬件安装干涉的问题；其次对散热装甲等外观结构做了细节还原，既保留了电竞主板的硬朗造型特征，也区分了不同功能区域的视觉差异，能够直观呈现主板的硬件布局逻辑，可用于计算机硬件教学演示、机箱装机模拟、产品外观展示等场景，帮助使用者快速理解主板的结构组成与硬件安装逻辑，也可作为数码产品外观设计的参考原型，辅助进行PC硬件的结构优化与外观迭代。
