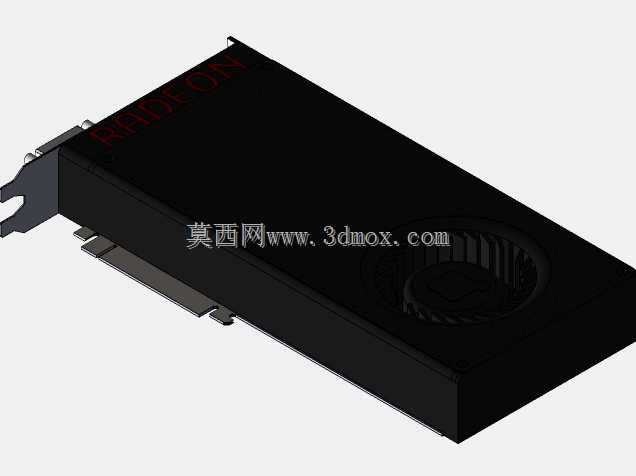

AMD Radeon独立显卡结构外观三维建模

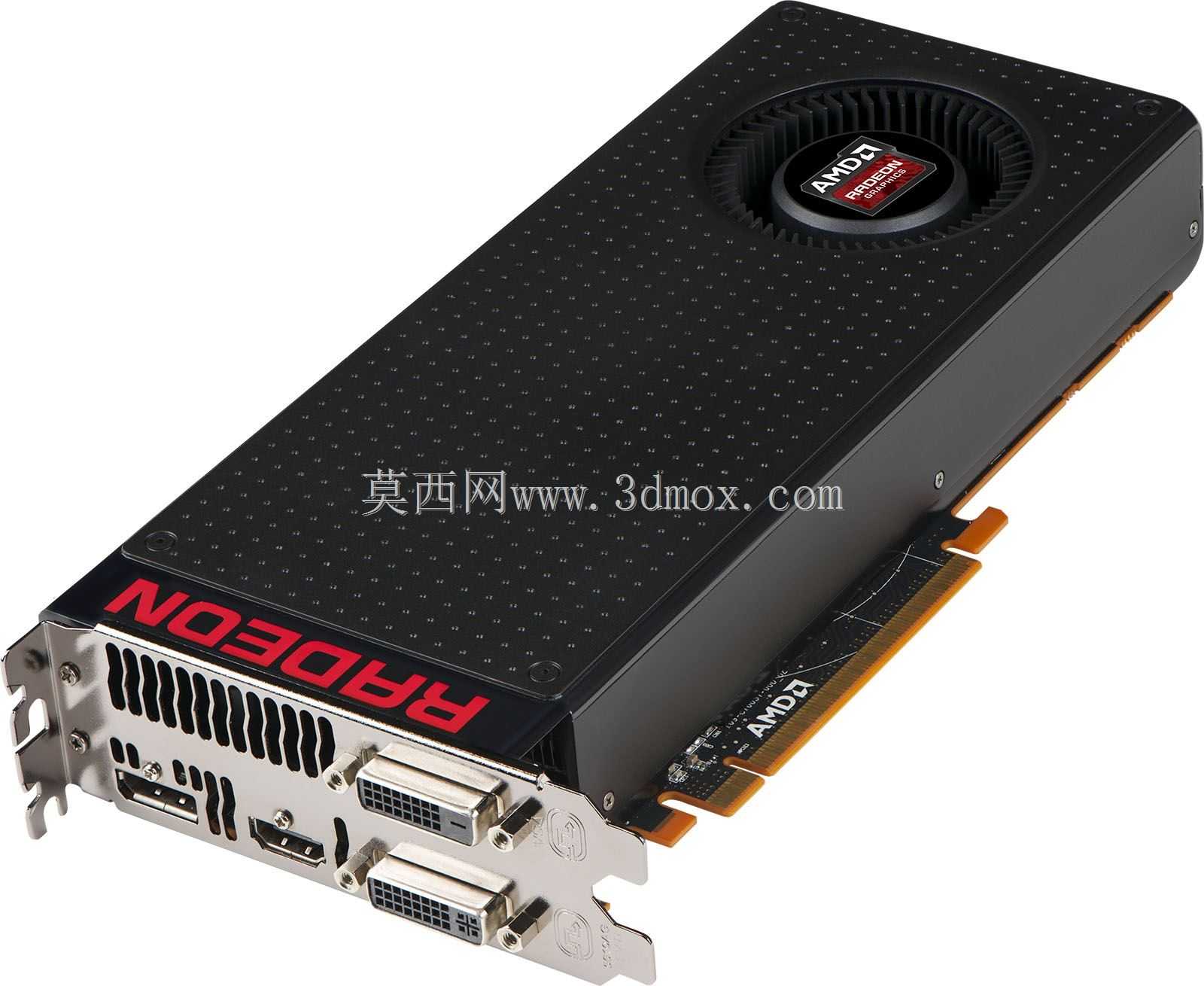

这款图形卡的三维建模工作，核心围绕台式机PCIe扩展槽的安装适配逻辑展开，建模过程中首先锚定了标准全高PCIe扩展卡的安装边界，挡板高度严格匹配机箱PCIe挡片位的通用尺寸，金手指位置完全对齐主板PCIe插槽的安装公差要求，确保虚拟装配时不会出现干涉问题。从实际应用场景来看，这类涡轮散热式专业图形卡多用于工作站主机、紧凑型台式机内部，承担三维建模实时渲染、工程仿真可视化、图形处理加速的核心作用，相比开放式散热显卡，涡轮侧吹的风道设计可以将热量直接排出机箱外，不会在机箱内部形成积热，适配多显卡并排安装的工作站内部布局。建模过程中优先还原了产品的功能结构逻辑：外壳采用一体化封闭金属罩设计，既可以屏蔽内部电路的电磁干扰，也能为内部散热风道提供封闭导流空间，尾部的涡轮风扇进风区域做了格栅式开孔，对应内部离心风扇的进风路径，确保气流可以直接穿过散热鳍片，从机箱挡板位置的出风口排出。输出接口端的建模严格匹配常规显卡的接口布局，挡板位置预留了显示输出接口的安装位，金手指段的长度、缺口位置完全遵循PCIe x16插槽的物理规范，避免虚拟装配时出现插槽不匹配的问题。显卡PCB板上方的核心供电区域、显存颗粒区域都在外壳内部做了对应空间预留，建模时没有忽略外壳内侧的卡扣、螺丝柱等安装结构，这些细小结构直接决定了外壳与PCB、散热模组的装配精度，实际生产中这类卡扣的公差通常控制在0.1mm以内，建模时也对应做了装配间隙预留。从结构设计思路来看，这类公版涡轮显卡的外壳没有做多余的异形装饰，所有曲面、折边都服务于风道导流和结构强度需求，外壳边缘的折边结构既可以提升金属罩的整体刚性，避免安装过程中出现形变，也能填补外壳与PCB之间的缝隙，减少风道漏风，提升散热效率。显卡顶部的品牌标识区域做了轻微的凹陷处理，对应实际产品的丝印标识位置，没有做多余的凸起结构，避免多显卡安装时出现空间干涉。建模时还考虑了显卡的固定结构，除了挡板位置的机箱固定螺丝位，PCB前端的配重固定孔位也做了对应还原，这类孔位用于安装显卡支架或者机箱固定卡扣，避免长显卡长期使用后出现PCB弯曲形变的问题。整个模型的结构还原完全服务于工程装配验证、硬件布局仿真的需求，所有结构尺寸都遵循台式机硬件的通用安装规范，可以直接用于机箱内部硬件布局模拟、工作站配置选型的可视化演示，也能作为计算机硬件结构教学的演示模型使用。
