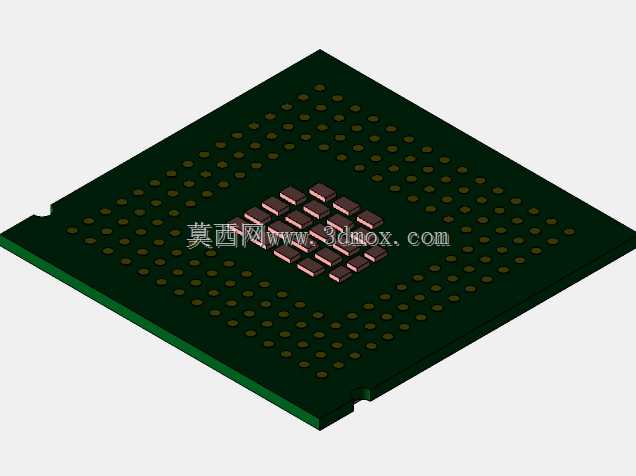

英特尔奔腾4处理器封装结构三维数模

该三维数模还原了奔腾4处理器的完整封装结构，可用于计算机主板结构适配设计、硬件教学演示、电子设备装配仿真等场景。在实际工程应用中，这类处理器封装模型常被主板结构工程师用于验证CPU插座的匹配度，确认散热器安装的空间边界，避免装机过程中出现元件干涉问题。从结构设计来看，模型完整复现了PGA封装的针脚阵列布局，基板的边缘定位缺口、核心区域的电容排布都做了精准还原，针脚的间距、阵列排布范围完全参照实装规格，能直接导入装配环境完成插座对位、扣具压力分布的模拟验证。设计过程中优先保证了安装基准面的精度，处理器基板的下表面作为与插座接触的核心基准，平面度公差在建模时做了约束，核心凸起区域的高度差也完全匹配实物参数，能支撑散热器扣合时的间隙计算，避免核心压损或者接触不良的问题。外形尺寸上，模型严格对应实装处理器的长宽规格，基板边缘的定位缺口位置、尺寸都做了精准复刻，可直接用于机箱内部CPU区域的空间校核，确认塔式散热器、内存插槽与处理器本体的安全距离，在紧凑型主板、ITX机箱的结构设计中，这类精准的元件模型能大幅减少打样后的干涉整改工作量。不同于简化的示意模型，该数模对核心区域的电容排布、基板的分层边缘、针脚的长度参数都做了细节还原，不仅能用于结构装配验证，也可用于硬件原理教学中的结构展示，帮助从业者理解PGA封装处理器的物理构成，掌握处理器与主板连接的机械结构逻辑。在进行整机热仿真时，该模型的核心区域尺寸、基板材质分区也能作为仿真输入的几何基础，辅助完成核心热源的热传导路径模拟，为散热器选型、风道设计提供准确的几何参考。建模时对所有安装相关的特征都做了参数化处理，工程师可根据同系列不同规格处理器的尺寸差异快速调整参数，衍生出适配不同型号的封装模型，提升硬件结构设计的复用效率。
