工业嵌入式带按键操作显示屏结构设计

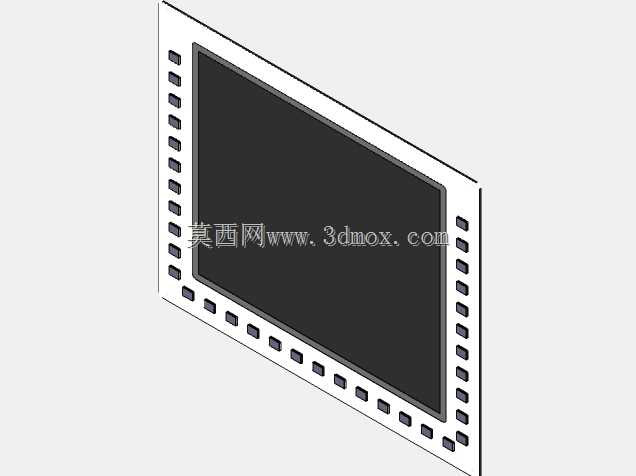

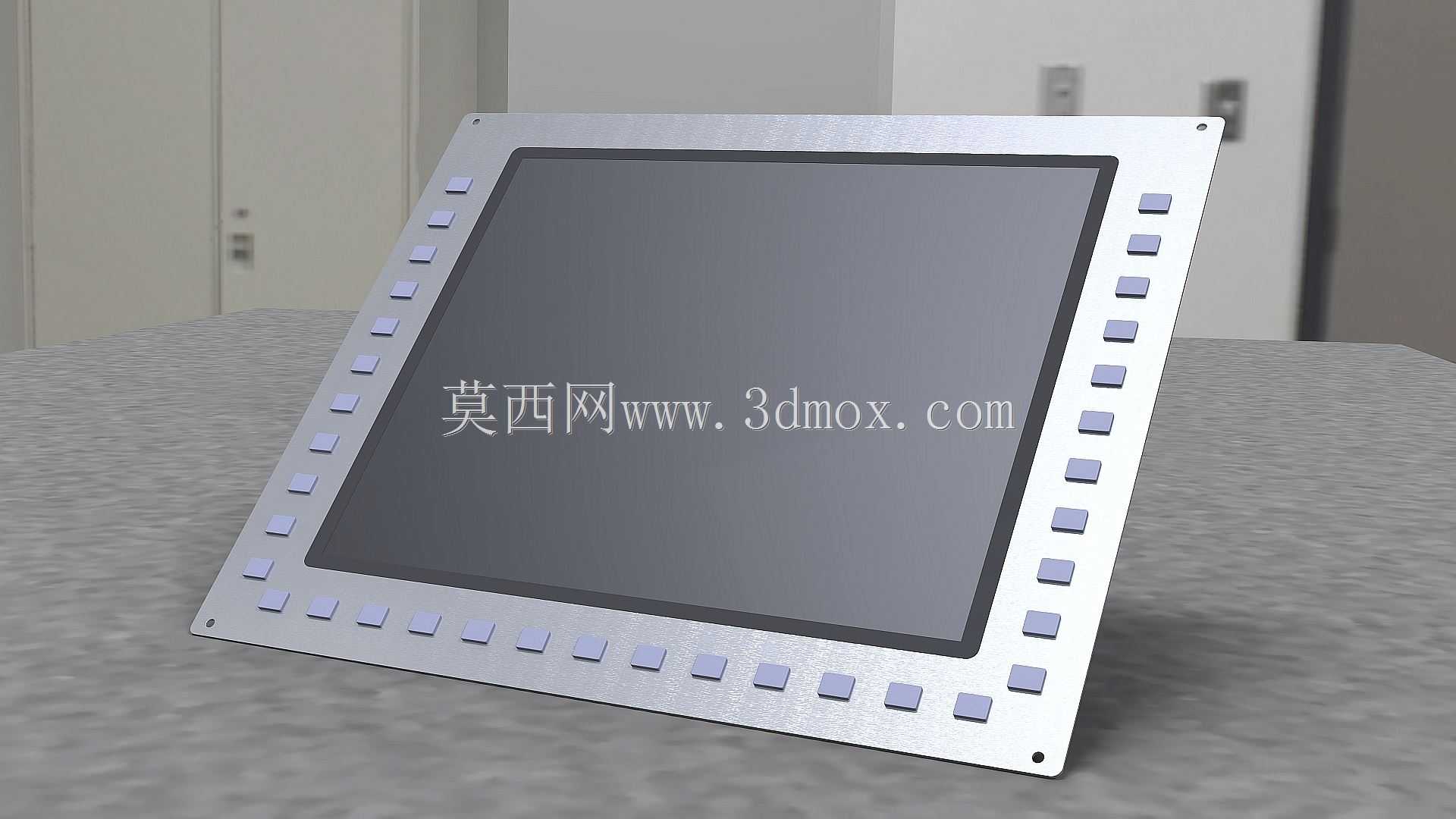

这款带实体按键的工业操作显示屏，主要面向数控加工车间的设备操控场景设计，是机床数控系统、自动化生产线主控单元的核心人机交互载体，承担着加工参数输入、设备状态可视化、加工程序调取、故障信息反馈等核心功能，是一线操作工人与生产设备之间信息传递的直接桥梁。在实际生产场景中，这类显示屏需要长期处于存在金属切削粉尘、切削油雾、轻微设备振动的车间环境，因此整体结构设计优先考虑工业场景的耐用性需求，面板采用金属边框做主体支撑，边框做了钝化倒角处理，既避免安装过程中划伤操作人员，也能提升面板整体的抗磕碰能力，适配车间内频繁的设备调试、操作接触的使用场景。产品的功能布局经过实际操作逻辑优化，屏幕区域居中设置，占据面板的核心视觉区域，保证操作人员站立或坐姿操作时，视线自然落点刚好覆盖整个显示区域，无需刻意调整视角就能读取加工坐标、主轴转速、进给速率、设备报警信息等关键内容。屏幕周边环绕布置实体功能按键，按键按照操作频次与功能逻辑做分区排布，靠近操作人员的下侧边设置常用的功能确认、方向导航、数字输入按键，左右两侧设置模式切换、快捷功能调用按键，所有按键采用凸起式防滑设计，按键表面做耐磨涂层处理，即使操作人员佩戴劳保手套操作，也能精准触发按键，不会出现误触、打滑的问题，同时按键与面板的衔接处做密封处理，阻挡粉尘、油雾渗入屏幕内部的电路区域，延长设备在复杂车间环境下的使用寿命。在安装边界设计上，面板整体为方正的嵌入式安装结构，四个边角预留了沉头安装孔位，安装时可以直接嵌入设备操控台的预留开孔内，通过螺丝从正面完成固定，无需在操控台背部做复杂的固定结构，既方便前期的设备组装，也便于后期的维护拆卸。面板背部预留了标准的电路接口安装空间，可适配不同型号的数控系统主板连接需求，屏幕与边框之间的缝隙做了缓冲填充处理，能够抵消设备运行过程中传递的轻微振动，避免屏幕受振出现显示异常、接触不良的问题。整体外形尺寸适配主流中型数控设备的操控台安装空间，不会占用过多的操作台面积，同时保证屏幕尺寸足够清晰显示多组加工参数，兼顾了安装兼容性与操作实用性，能够满足铣削加工中心、数控车床、自动化生产线主控台等多类工业设备的人机交互配置需求。
