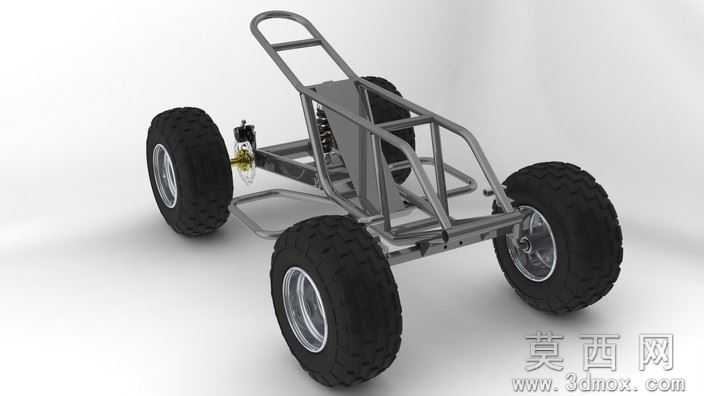

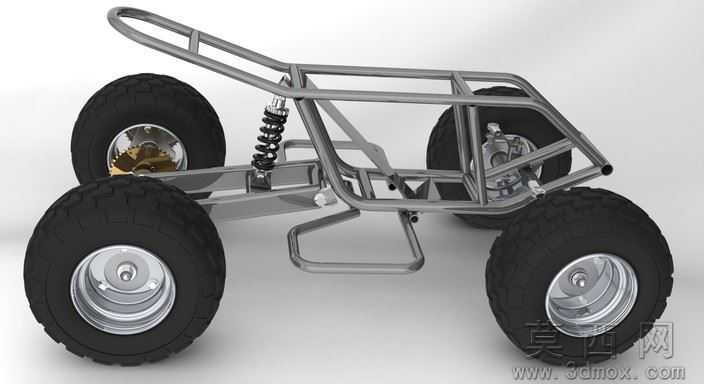

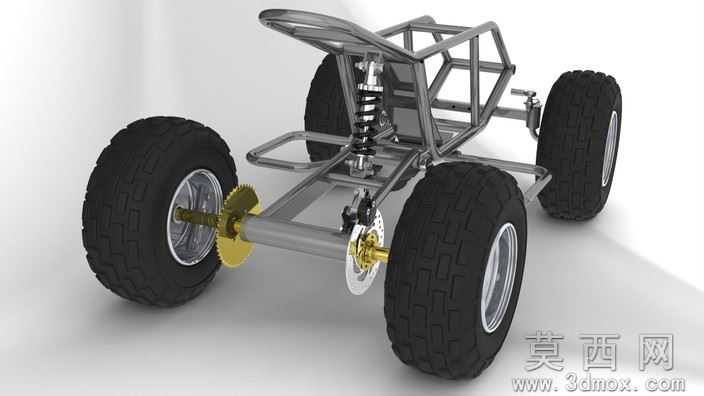

迷你四轮沙滩车底盘结构三维设计模型

本模型为迷你四轮沙滩车完整底盘结构三维设计成果，建模阶段采用自底向上的装配流程，首先完成钢管车架、悬架摆臂、转向节、轮毂、传动半轴、制动盘、减震器等单个零件的特征建模，通过拉伸、扫描、放样等特征命令还原钢管弯管成型、机加工件的切削结构，再按照实车装配约束完成总装配合，逐一添加同轴、重合、距离等配合关系，确保各运动部件无干涉，可直观呈现转向、减震压缩、传动转动的运动状态。参数设计层面，整车采用等比例缩小的迷你车型尺寸设定，钢管车架采用圆形截面管材参数化建模，可通过修改管径、壁厚参数快速调整车架强度属性；悬架系统匹配大行程螺旋弹簧减震器参数，前后轮距、轴距参数适配小型全地形车的通过性需求，传动系统保留链传动/轴传动的接口参数，制动盘、卡钳的安装孔位参数完全匹配通用迷你车配件规格，方便后续改装适配。渲染材质环节，车架钢管赋予哑光金属灰钢材材质，减震器弹簧赋予黑色弹簧钢材质，传动齿轮、刹车盘赋予抛光金属材质，轮胎赋予深黑色橡胶材质并添加胎面凹凸纹理，轮毂赋予亮银色铝合金材质，整体渲染效果还原实车金属与橡胶的质感差异，清晰区分不同功能部件。结构原理上，该模型完整呈现管架式沙滩车的核心结构，采用外露钢管桁架式车架承载所有部件，前悬架为双横臂独立悬架搭配螺旋弹簧减震，可实现前轮上下跳动缓冲路面冲击，后悬架搭配整体式传动桥与减震器，传动系统通过后桥差速结构将动力传递至后轮，转向系统通过转向拉杆连接左右转向节实现前轮转向，盘式制动结构安装于轮毂位置，可清晰展示制动卡钳夹紧刹车盘的制动原理。软件兼容层面，模型原生基于SolidWorks2011版本搭建，所有特征参数完整保留，可直接在SolidWorks2011及以上版本打开编辑，同时支持导出STEP、IGES等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，不存在特征丢失、装配错乱的问题，方便不同软件使用场景的用户调用。研发教学应用层面，该模型可作为小型全地形车研发的原型参考，帮助研发人员快速验证车架布局、悬架行程、转向角度的合理性，缩短实车开发周期；同时可作为机械专业教学案例，用于讲解管架式车辆结构、独立悬架工作原理、车辆传动系统布局等知识点，也可供机械爱好者、手工造车爱好者作为迷你沙滩车制作的三维参考，辅助完成零件加工与整车装配。
