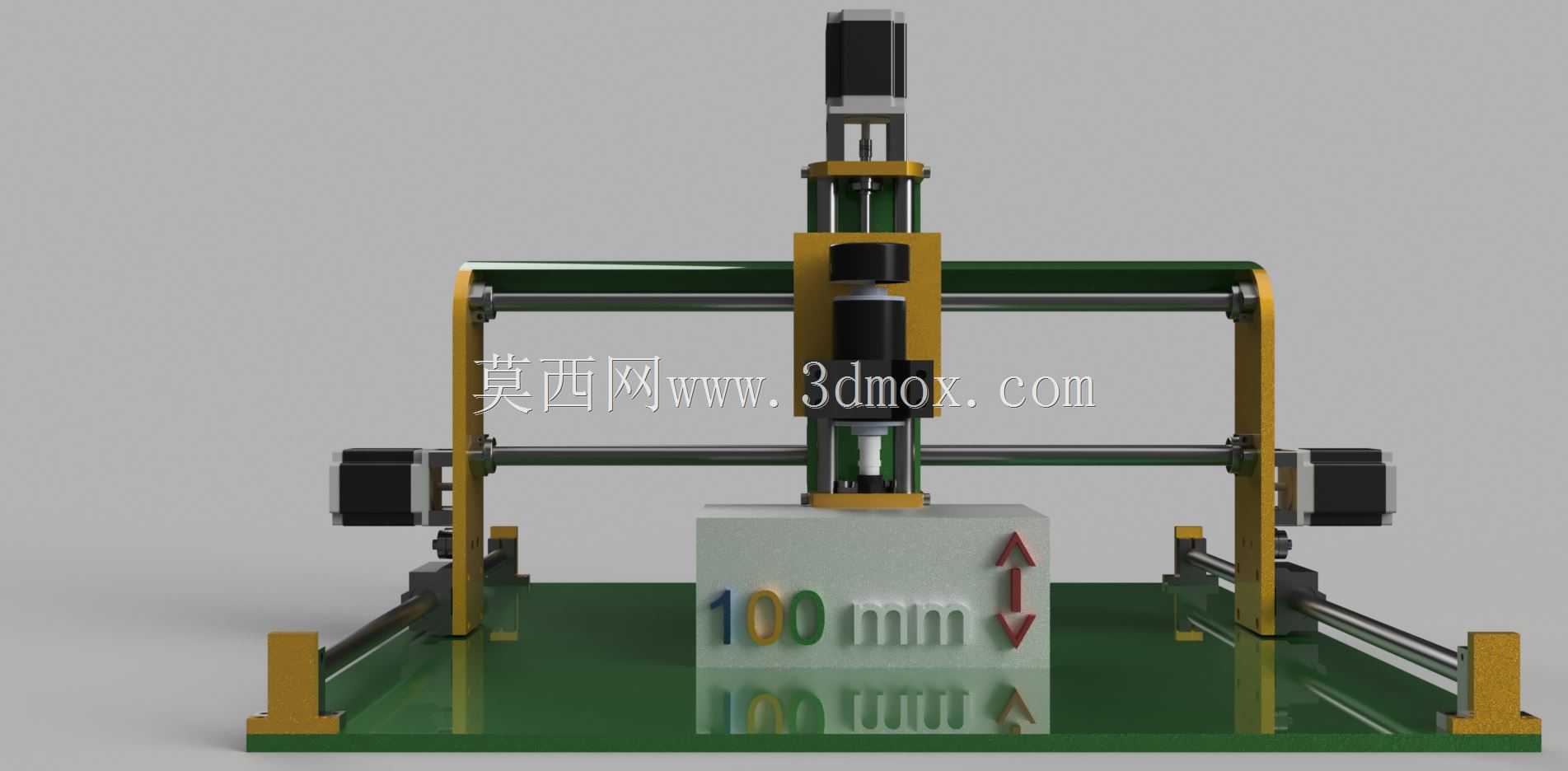

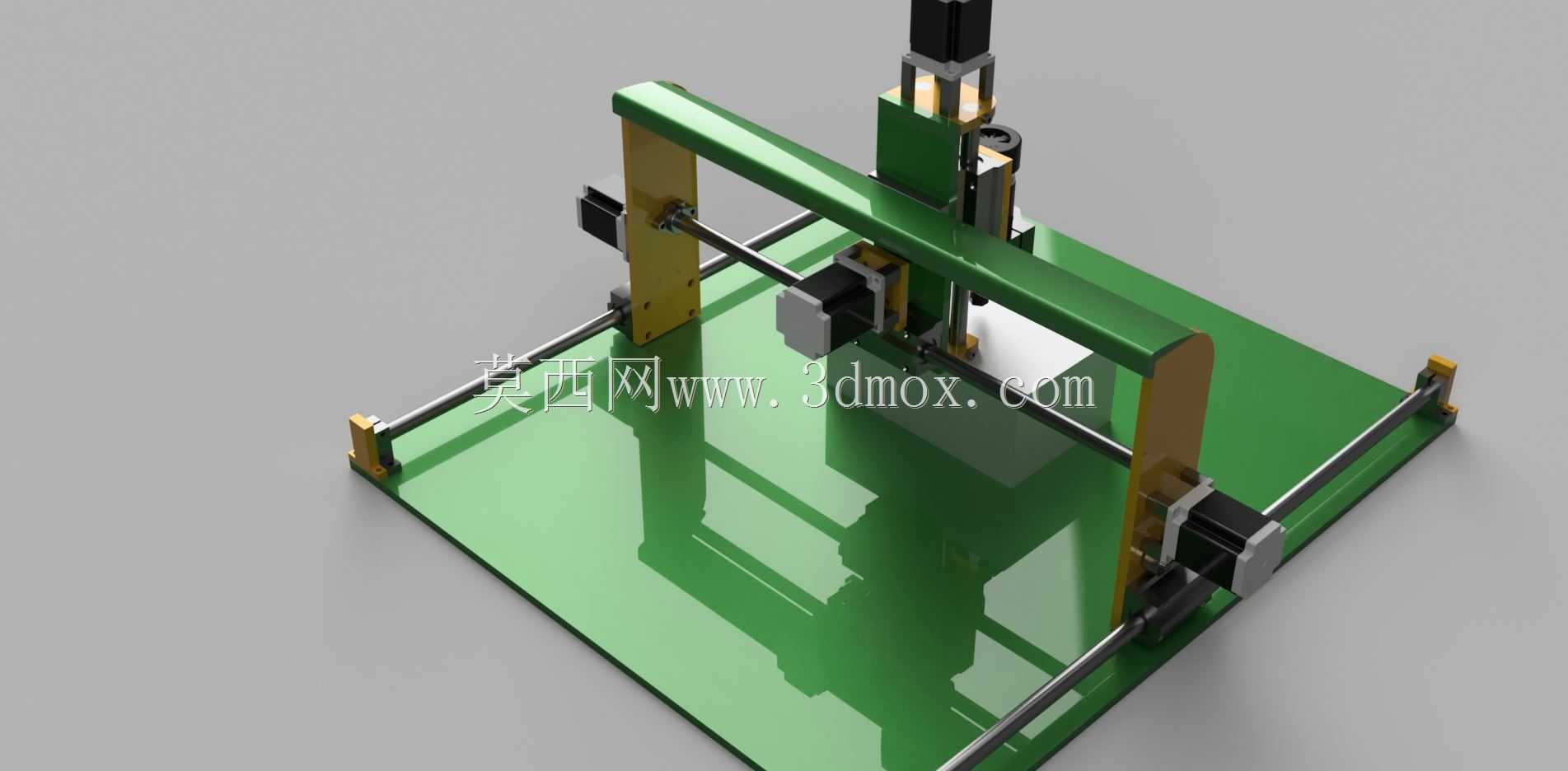

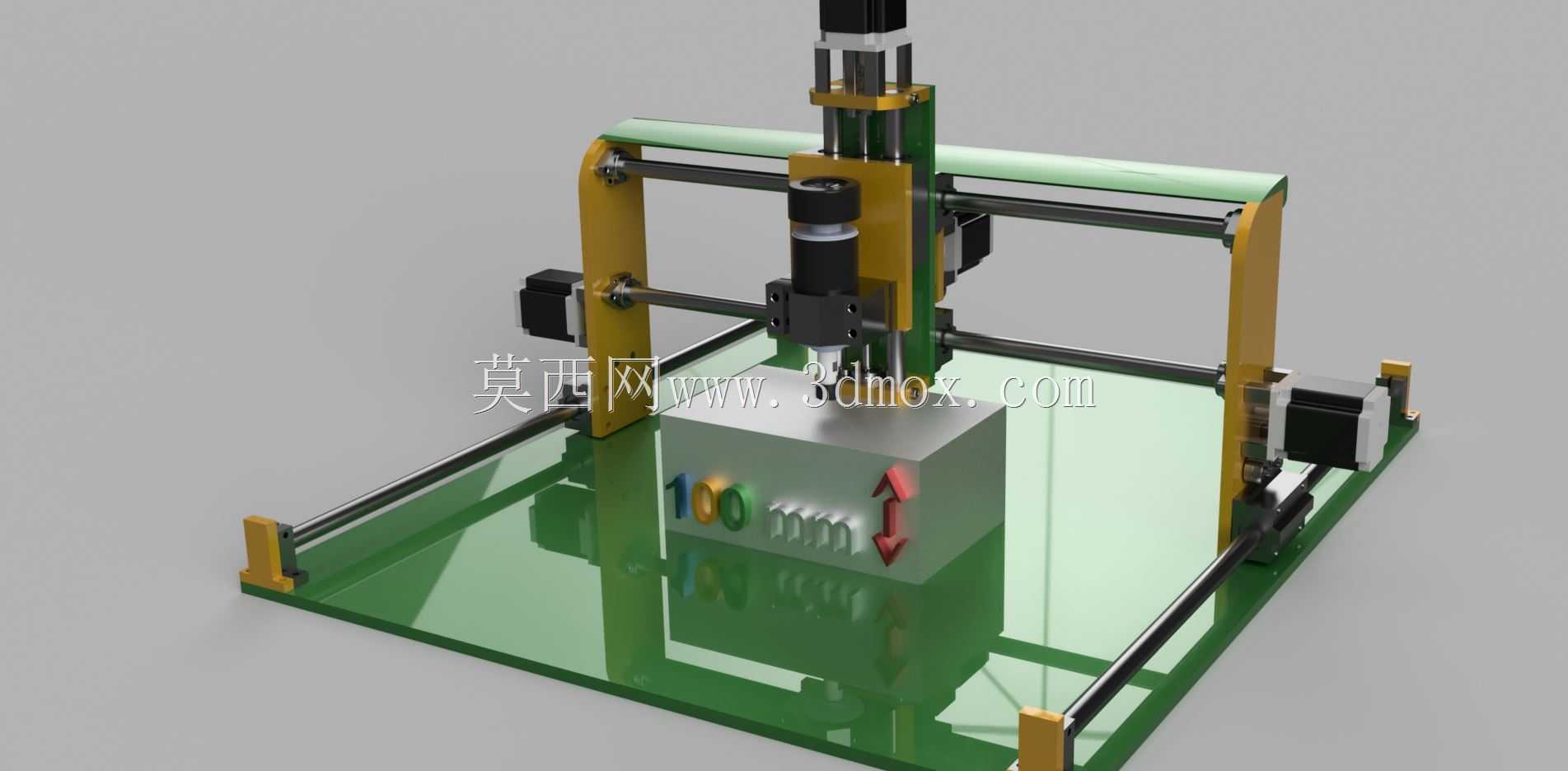

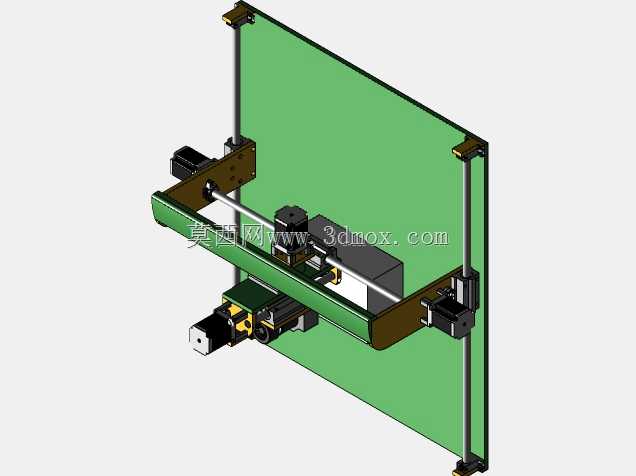

100毫米行程三轴数控加工运动平台结构

这款三轴数控运动平台，主要面向小型精密加工、桌面级数控作业场景打造，可适配软质金属、工程塑料、亚克力、木材等多种材质的轻负荷铣削、雕刻、钻孔作业，也可作为小型点胶、涂覆、检测工位的位移执行载体，广泛适配个人创客工坊、职业院校实训教学、小型精密零件打样等场景，能够在有限的桌面空间内完成多维度的精准位移控制，满足小尺寸工件的多工序加工需求。平台采用经典的龙门式三轴正交布局，X轴负责横向左右位移，Y轴负责纵向前后位移，Z轴负责垂直方向的上下进给，三个运动轴均采用线性导轨搭配传动组件的结构，能够保证运动过程的平顺性与定位精度，有效降低运动过程中的卡顿与反向间隙。Z轴方向的有效工作行程设定为100毫米，这个行程参数既能够满足常规小型工件加工时的刀具进给深度需求，也能适配不同高度的夹具与工件装夹需求，避免行程冗余带来的结构刚性下降问题。在设计思路上，这款平台优先兼顾了结构刚性与组装便捷性，主体支撑框架采用型材拼接搭配固定角座的结构，既能够保证整体框架的抗形变能力，减少加工过程中的振动传导，也降低了零部件的加工与装配难度，各个运动轴的驱动部件均采用标准化安装位设计，方便后期的维护与部件更换。传动部分采用适配轻负荷场景的传动结构，配合两端的支撑轴承组件，能够有效抵消传动过程中的径向窜动，保证运动精度的长期稳定性。从安装边界来看，这款平台整体结构紧凑，底座采用平整的安装平面设计，可直接固定在常规工作台面上，不需要额外制作大型安装基座，三个轴的运动行程均做了硬限位设计，避免超程运动带来的部件碰撞损坏，Z轴的滑台部分预留了标准的主轴安装位，可直接适配常规的小型加工主轴，也可根据作业需求更换点胶头、检测探头等不同的执行末端，拓展设备的使用场景。平台的走线位置做了预留规划，可搭配拖链实现线缆的规整排布，避免运动过程中线缆拉扯干涉，整体结构在保证运动精度的前提下，尽可能压缩了非必要的结构尺寸，让设备能够在狭小的桌面空间内完成布设，同时各个运动部件的润滑、维护点位都做了外露设计，日常保养不需要对主体结构进行大面积拆解，降低了后期的使用维护成本。
