桌面级微型数控雕刻加工设备结构设计

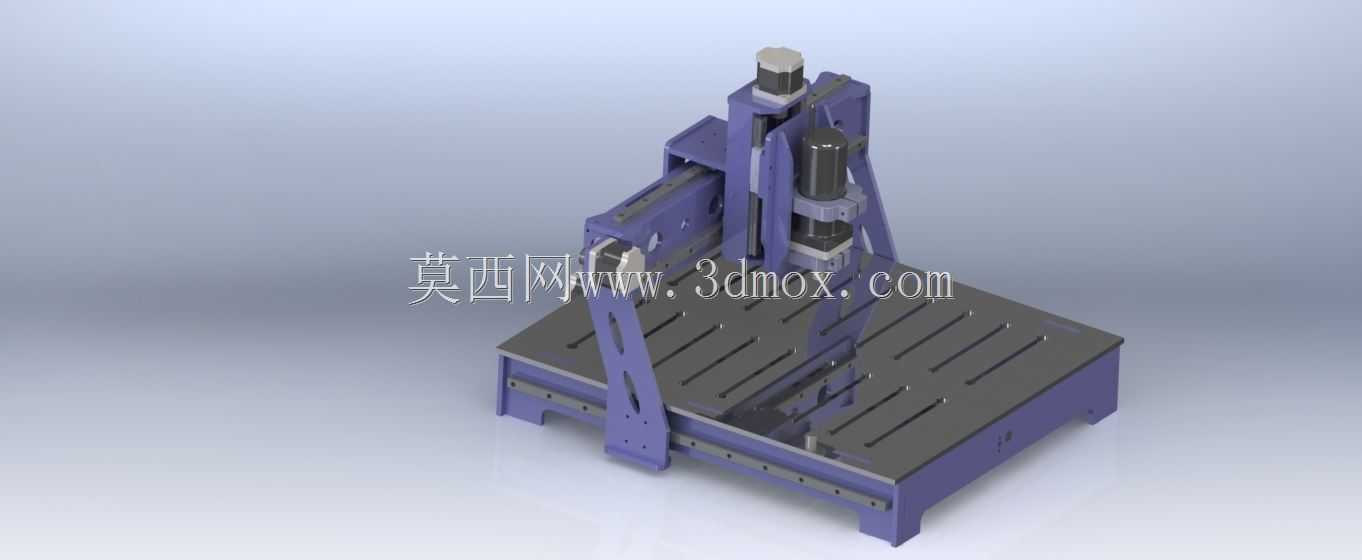

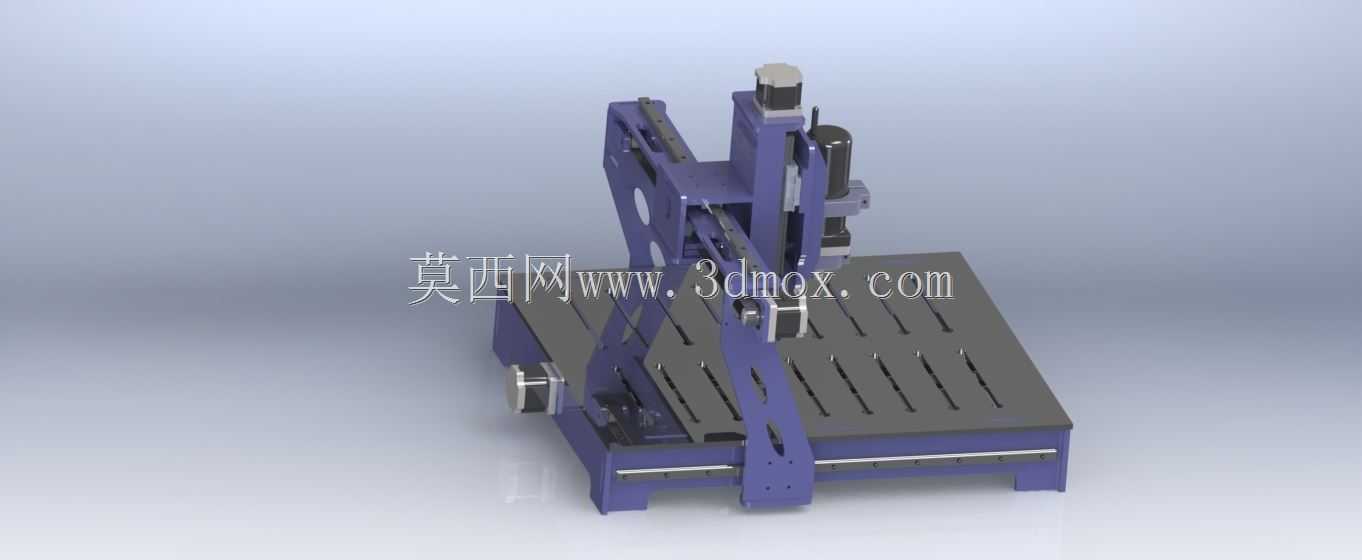

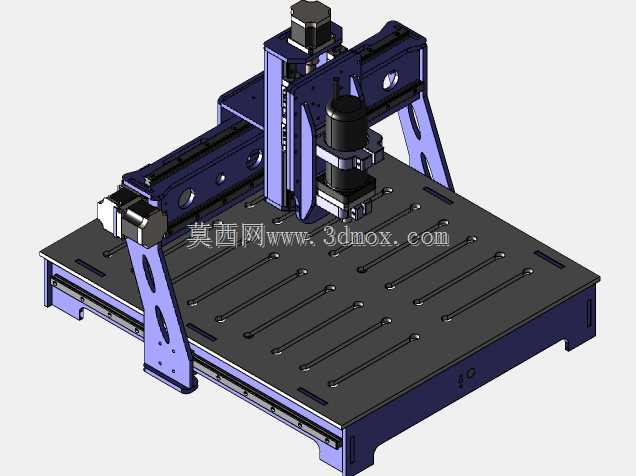

这款微型数控加工设备主要面向小型加工工坊、个人DIY创作、教学实训场景设计，可覆盖亚克力、薄木板、软铝、PVC板等多种材质的平面雕刻、轮廓切割、浅槽铣削作业，能够满足文创产品定制、小型零件打样、教学演示、手工模型制作等多场景的加工需求，相比大型工业数控设备，它占地空间小、部署灵活、操作门槛低，无需大型厂房配套即可快速投入使用，非常适合小规模生产与个人创作场景使用。设备整体采用龙门式移动结构设计，加工台面为带T型槽的铸铁平台，可通过配套压块快速固定不同尺寸的待加工工件，台面预留的槽道也方便加工过程中碎屑的滑落与清理，降低日常维护的工作量。Z轴搭载高速电主轴作为加工执行端，可适配不同直径的铣刀、雕刻刀头，满足不同加工工序的刀具更换需求；X、Y、Z三个进给轴均采用直线导轨搭配滚珠丝杠的传动组合，既保证了进给过程的运动平顺性，也能保障加工尺寸的精度，避免传动间隙带来的加工误差。设备的支撑框架采用钢板折弯拼接的结构设计，在控制整体重量的同时保证了框架的结构刚性，减少高速加工过程中的结构震颤，提升加工表面的成型质量。从安装边界来看，设备整体占地尺寸适配常规工作台摆放，无需额外做地基固定，放置在平整的硬质工作台面即可完成安装调试，接电后即可开展加工作业，部署成本极低。设计过程中充分考虑了小型设备的使用痛点，将驱动电机、传动部件均做了内置式布局，既避免加工碎屑飞溅进入传动部件影响使用寿命，也让设备整体外观更整洁，外露的走线均做了防护处理，减少日常使用中的线路损坏风险。设备的运动行程可覆盖常规小型工件的加工范围，650mm×550mm的工作台面可容纳多数个人创作、小型打样的工件尺寸，无需频繁拆分工件即可完成整面加工。在实际使用中，它既可以完成平面图案的雕刻作业，比如木质挂牌、亚克力标识牌的图文雕刻，也可以完成薄型零件的轮廓切割，比如电子安装面板、模型结构件的外形加工，还可以完成小型模具的粗加工打样，适配的加工场景十分丰富。针对个人用户与小型工坊的使用习惯，设备的操作逻辑做了简化设计，搭配常规的数控控制系统即可快速上手，无需复杂的参数调试即可完成常规加工任务，同时设备预留了主轴调速、进给速度调节的操作空间，操作人员可根据不同的加工材质灵活调整加工参数，兼顾加工效率与成型质量。
