台式龙门结构数控等离子金属切割设备

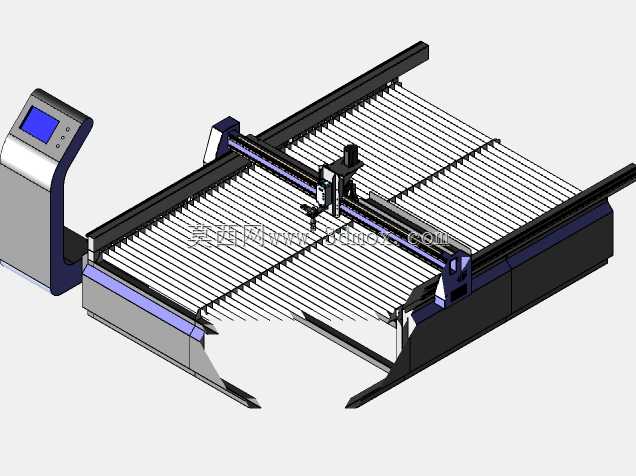

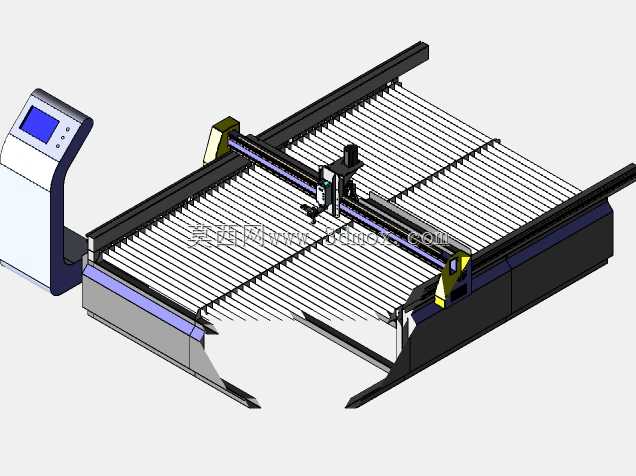

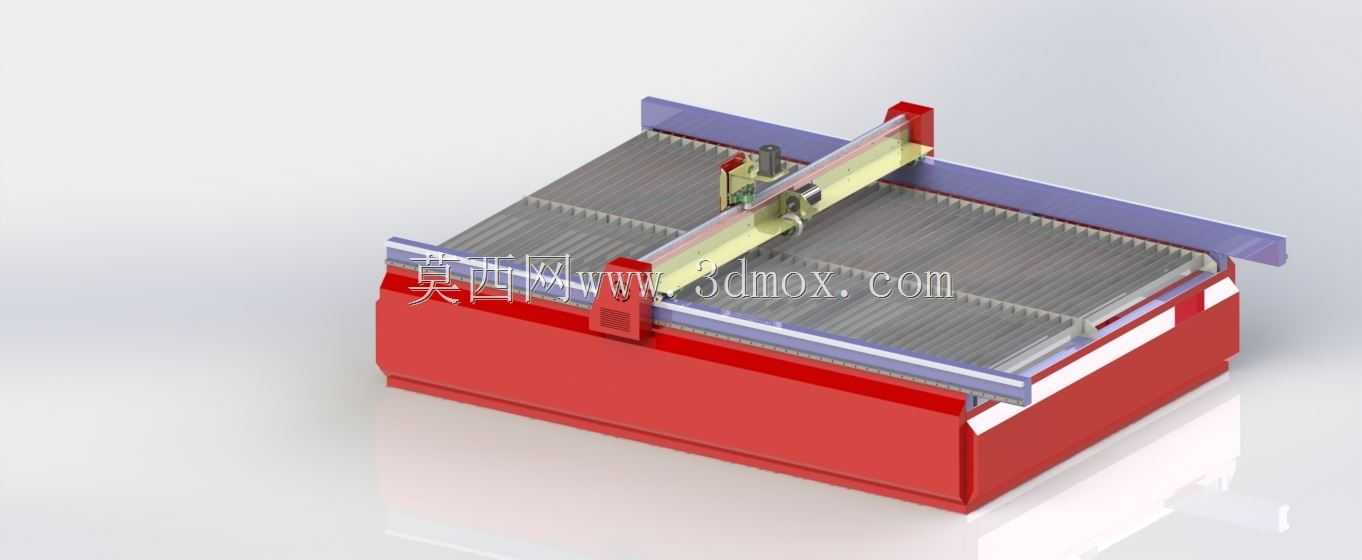

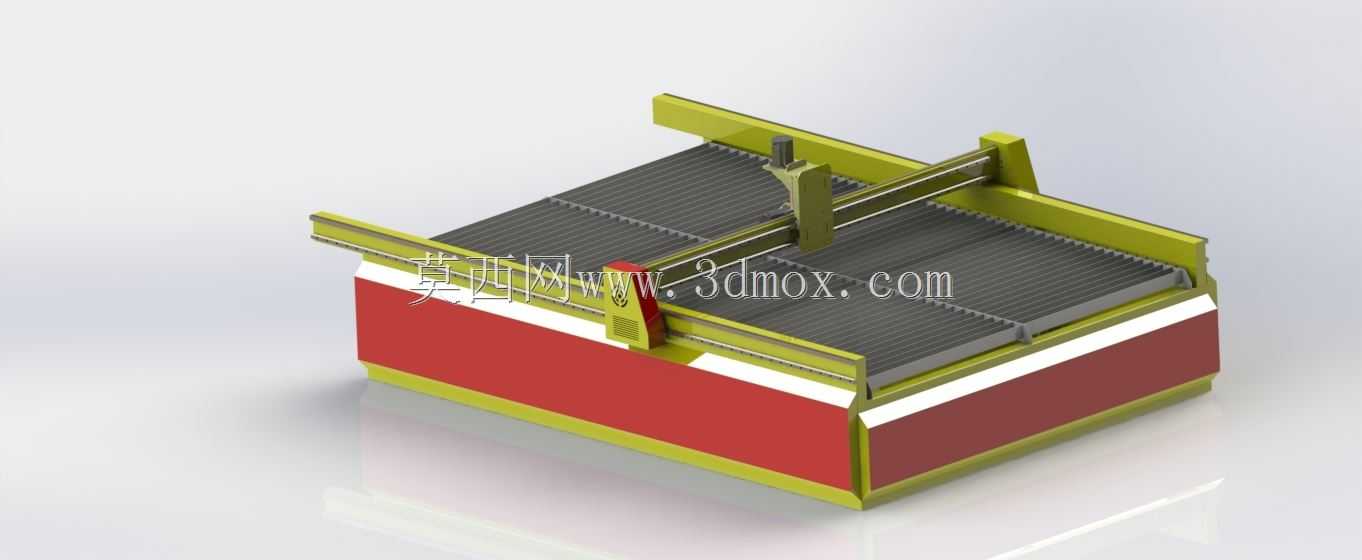

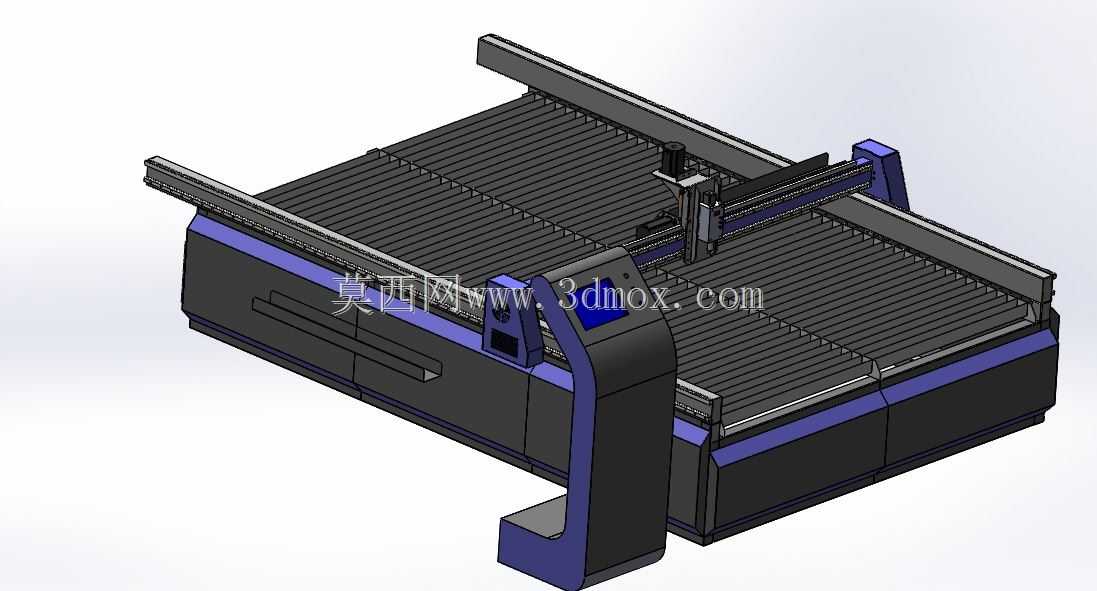

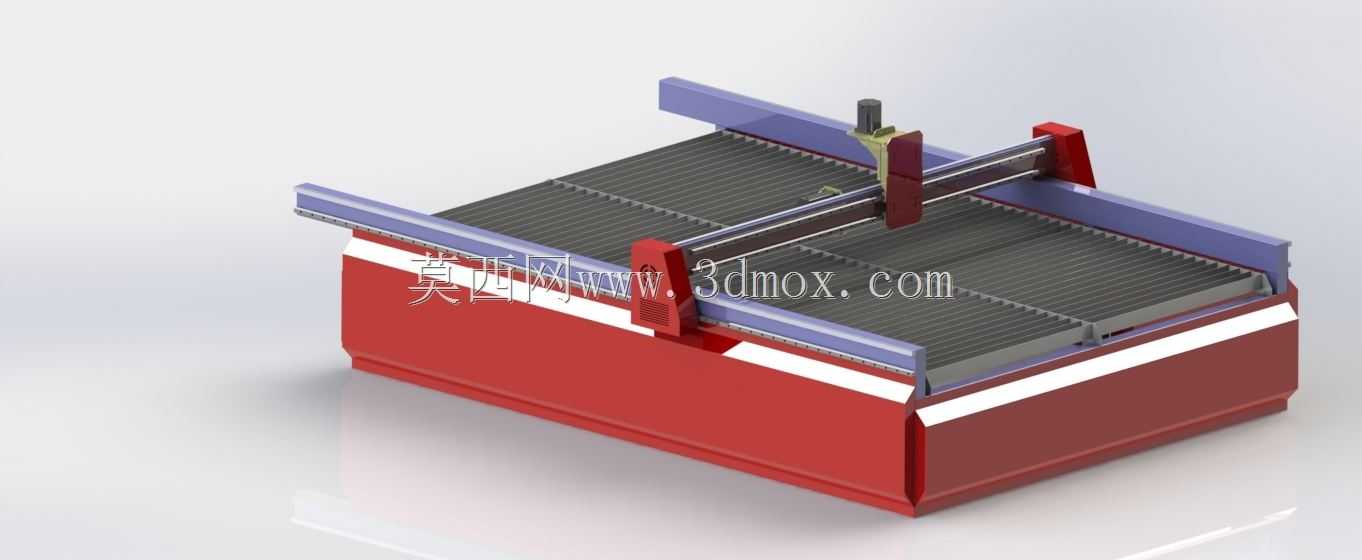

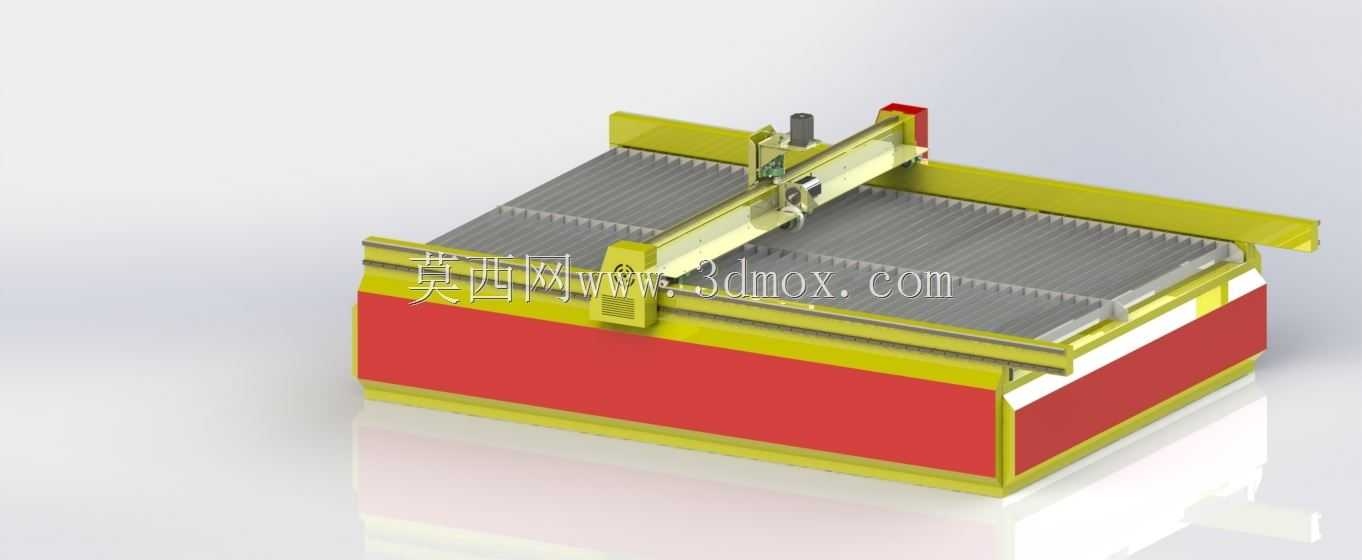

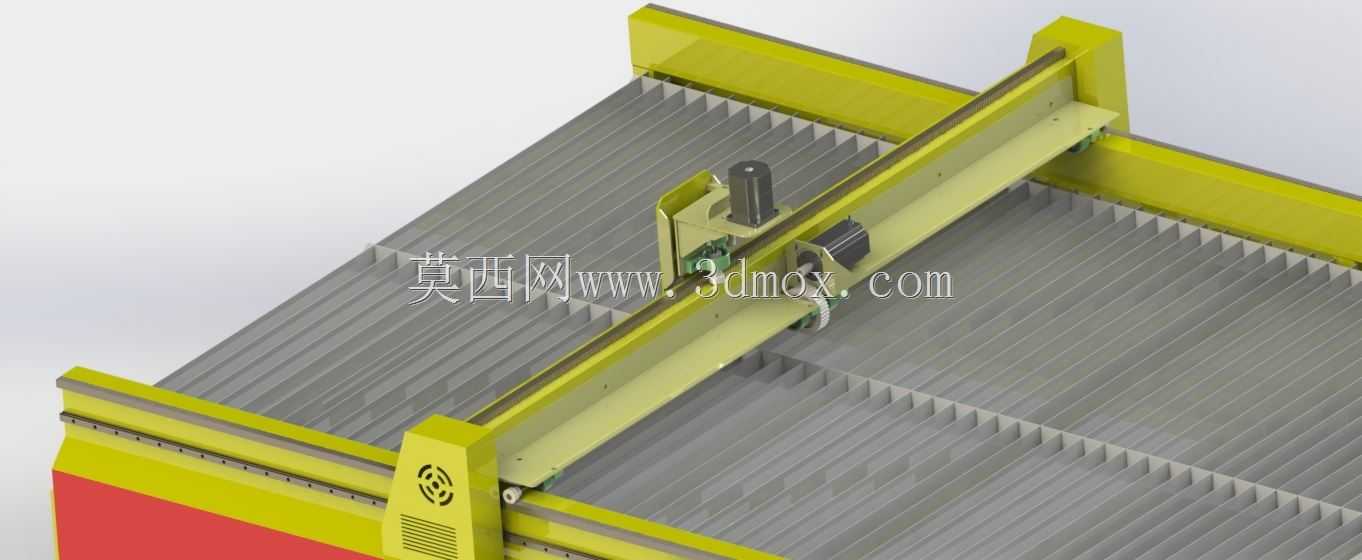

这款台式龙门结构的等离子切割设备，主要面向中小型钣金加工、五金制品、广告标识、通风管道、机箱机柜生产等加工场景，可完成碳钢板、不锈钢板、镀锌板、铜板、铝板等多种导电金属板材的异形轮廓下料作业，替代传统手工切割、仿形切割的低效加工模式，大幅提升异形金属工件的下料精度与加工效率，降低后续打磨、校形的工序耗时。设备采用整体台式床身搭配双边驱动龙门横梁的结构设计，床身主体为厚壁方管焊接后经去应力处理的框架结构，工作台面采用栅格条承托结构，可承载大尺寸整板的同时预留熔渣掉落空间，避免切割过程中高温熔渣堆积损伤床身主体，栅格条采用快拆式安装结构，磨损后可快速单独更换，降低长期使用的维护成本。龙门横梁采用轻量化刚性结构设计，兼顾移动速度与结构刚性，横向移动导轨安装于横梁侧面，搭配防尘防护结构，可阻挡切割过程中产生的金属粉尘、熔渣飞溅进入导轨传动区域，延长传动部件的使用寿命。切割头搭载于横向移动滑座上，配备自动弧压调高结构，可在切割过程中实时根据板材表面起伏调整割嘴高度，保证切割弧长稳定，避免因板材变形、放置不平整导致的割嘴撞损、切割断面质量不均等问题。设备操作端采用悬臂式操作站设计，操作面板倾斜布置于操作人员易操作的高度位置，集成状态显示与参数调节功能，操作人员站在设备侧方即可完成参数设置、加工启停、断点续切等操作，无需往返设备两端，提升作业操作的便捷性。床身侧部设置有集成式储物舱体，可放置常用割嘴、维护工具、接线配件等物品，方便日常维护与耗材更换时快速取用。设备整体安装边界为规整矩形结构，底部设置可调水平支撑脚，可适配车间不同平整度的水泥地面安装，无需额外制作复杂安装基础，就位调平后即可接电接气投入使用，适合中小型加工车间的场地布局需求。传动系统采用高精度齿轮齿条搭配直线导轨的传动组合，配合伺服驱动系统，可保证高速移动过程中的定位精度与运动平稳性，切割断面光滑无明显挂渣，切割轮廓精度可满足多数钣金构件的直接装配需求，减少二次加工工序。设备的气路、线缆均采用拖链内置排布，避免运动过程中线缆、气管拉扯磨损，同时规整的排布也方便后期故障排查与线路更换。整机外观采用撞色防护涂装，运动区域设置明显的防护边界，可提醒操作人员注意运动部件行程范围，避免作业过程中发生碰撞风险，兼顾实用性与作业安全性。
