Xicato32WLED配套英特尔散热结构设计

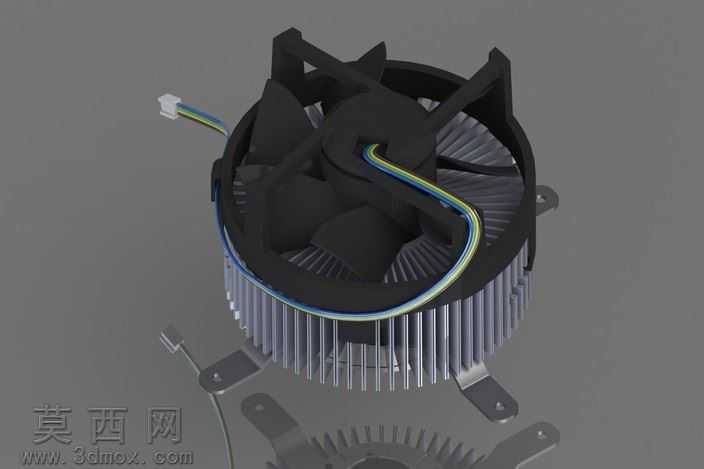

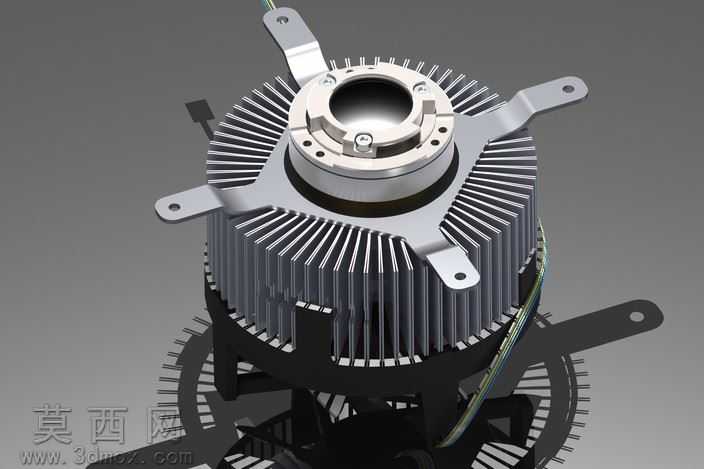

本作品为适配Xicato 32W LED光源的配套散热结构，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循LED光源的热传导路径规划逻辑，从热源接触端到散热末端逐层构建几何特征。建模初始阶段先完成核心光源安装基座的结构搭建，基座采用同心圆定位结构，预留光源固定的螺丝孔位与定位卡槽，保证光源与基座的贴合精度，降低接触热阻。基座外围连接环形散热鳍片组，鳍片采用等距放射状排布设计，每片鳍片的厚度、间距与高度均经过热仿真参数匹配，既保证足够的散热接触面积，又避免鳍片过密导致的风阻过大问题，鳍片与中心基座采用一体化建模逻辑，还原压铸成型的工艺特征，保证结构的整体性与热传导效率。鳍片组外侧延伸出四组对称的安装固定支耳，支耳上预留标准安装孔位，支耳与鳍片组的连接位置做了加强筋过渡处理，既提升整体结构的抗形变能力，又避免安装应力传导至中心光源安装位导致光源偏移。结构底部设置黑色的风道导流固定座，导流座的轮廓与上部鳍片组的外圆匹配，预留走线槽位方便LED供电线路的排布，导流座的结构设计可引导散热气流沿鳍片间隙纵向流通，提升对流散热效率。渲染阶段针对不同部件赋予匹配的材质属性，中心基座与散热鳍片赋予铝合金材质，调整金属粗糙度与反射参数，还原铝挤散热片的细腻金属质感与切削加工的表面纹理；安装支耳赋予拉丝不锈钢材质，突出固定结构的结构强度质感；底部导流座赋予哑光黑色工程塑料材质，调整漫反射参数还原塑料件的哑光质感；场景布光采用多光源阵列布光，主光源从斜上方投射突出鳍片的层叠结构细节，辅助光源补光消除结构暗部的死黑区域，环境光添加微弱的环境反射提升金属部件的真实质感，最终渲染图清晰呈现散热结构的装配关系、各部件的形态特征与材质差异。整个设计围绕32W LED的散热需求展开，在保证散热性能的前提下兼顾安装便捷性与结构可靠性，所有结构特征均符合实际加工工艺要求，可直接用于后续的结构验证与开模生产参考。
