多规格墙面安装膨胀管紧固组件设计

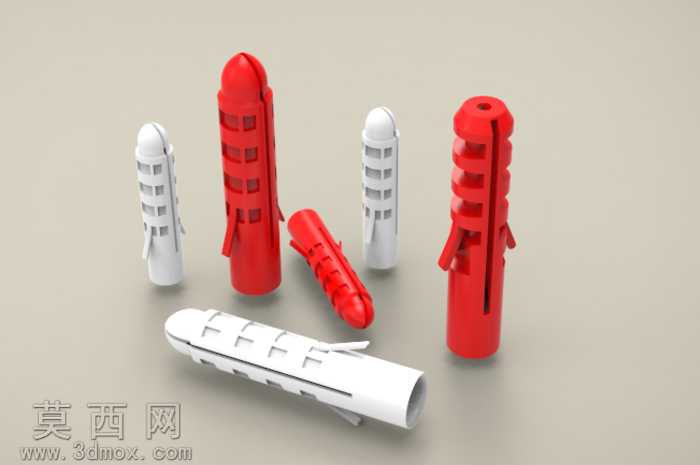

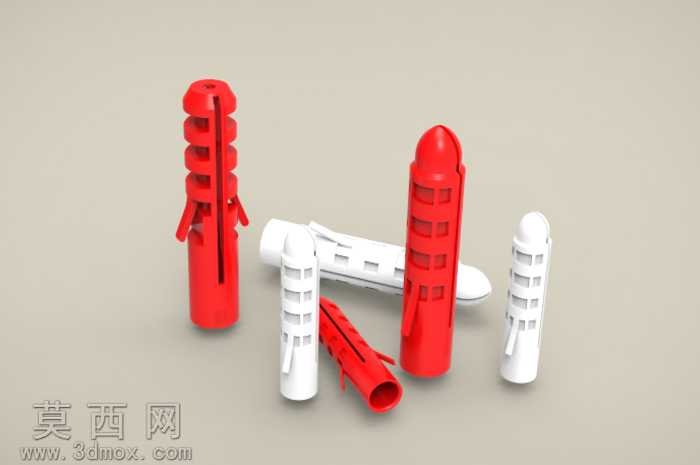

本作品为墙面安装用膨胀管紧固组件的三维建模设计，建模阶段依托参数化设计逻辑完成全系列规格的结构搭建，针对不同长度、不同直径的膨胀管产品，先完成基础款型的轮廓草绘，通过拉伸、旋转、切除等基础特征命令构建主体柱形结构，再针对每款产品的防脱结构、膨胀开槽、防滑倒刺进行细节特征绘制，确保各款型的结构特征符合实际安装使用的力学需求。材质设置阶段区分红白两类产品的材质属性，白色款设置为硬质尼龙塑料材质，调整漫反射、粗糙度参数还原尼龙材质哑光、略带半透的质感，红色款设置为高强度PE塑料材质，适当调高材质光泽度参数，还原PE塑料表面细腻的亮面质感，同时为所有模型添加细微的表面磨砂纹理，避免渲染效果出现塑料材质常见的廉价塑料感。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角照射，搭配辅光源弱化阴影死黑区域，添加环境光遮蔽效果强化结构缝隙的立体感，最终输出的渲染图清晰展现每款膨胀管的开槽结构、倒刺分布、端部导向结构。结构设计上，每款膨胀管都做了针对性优化：长款膨胀管设置多段环形防脱槽与多组对称膨胀开槽，适配厚墙体、大承重的安装场景；短款膨胀管做加粗杆径与密集倒刺设计，适配轻质墙体的快速安装；扁形款膨胀管做扁式通体开槽与侧翼防转结构，适配空心砖、石膏板等特殊墙面的安装需求，所有款型的端部都做了锥形导向设计，方便安装时快速塞入钻孔，尾部做了扩口设计，避免螺丝拧入时尾部开裂失效。设计过程中同步验证了各款型的装配干涉情况，确保螺丝拧入时膨胀片可均匀向外撑开，倒刺可牢牢卡入钻孔内壁，不会出现滑转、脱出的问题，整体模型结构完整，细节还原度高，可直接用于产品展示、安装说明制作、结构优化参考等场景。
