24V转12V20A大功率DC降压转换器结构设计

这款DC降压转换装置主要面向车载电子、户外储能、工业低压供电等场景设计，核心功能是将输入端24V的直流电压稳定转换为12V直流输出，持续输出电流可达20A，额定输出功率240W，能够满足多类中低压用电设备的供电需求。在车载应用场景中，可适配货运车辆、工程作业车辆的24V车载供电系统，为车载电台、行车记录仪、车载显示屏、小型车载制冷设备等原本适配12V供电的车载电器提供稳定电源，避免因原车供电电压不匹配导致的设备烧毁或无法启动问题；在工业场景中，可接入24V工业直流供电母线，为12V规格的传感器、小型控制模块、现场指示装置等供电，减少额外布设低压供电线路的成本；在户外移动供电场景中，可搭配24V储能电池组使用，为12V规格的户外照明、便携数码设备充电模块等提供稳定的电压输出。

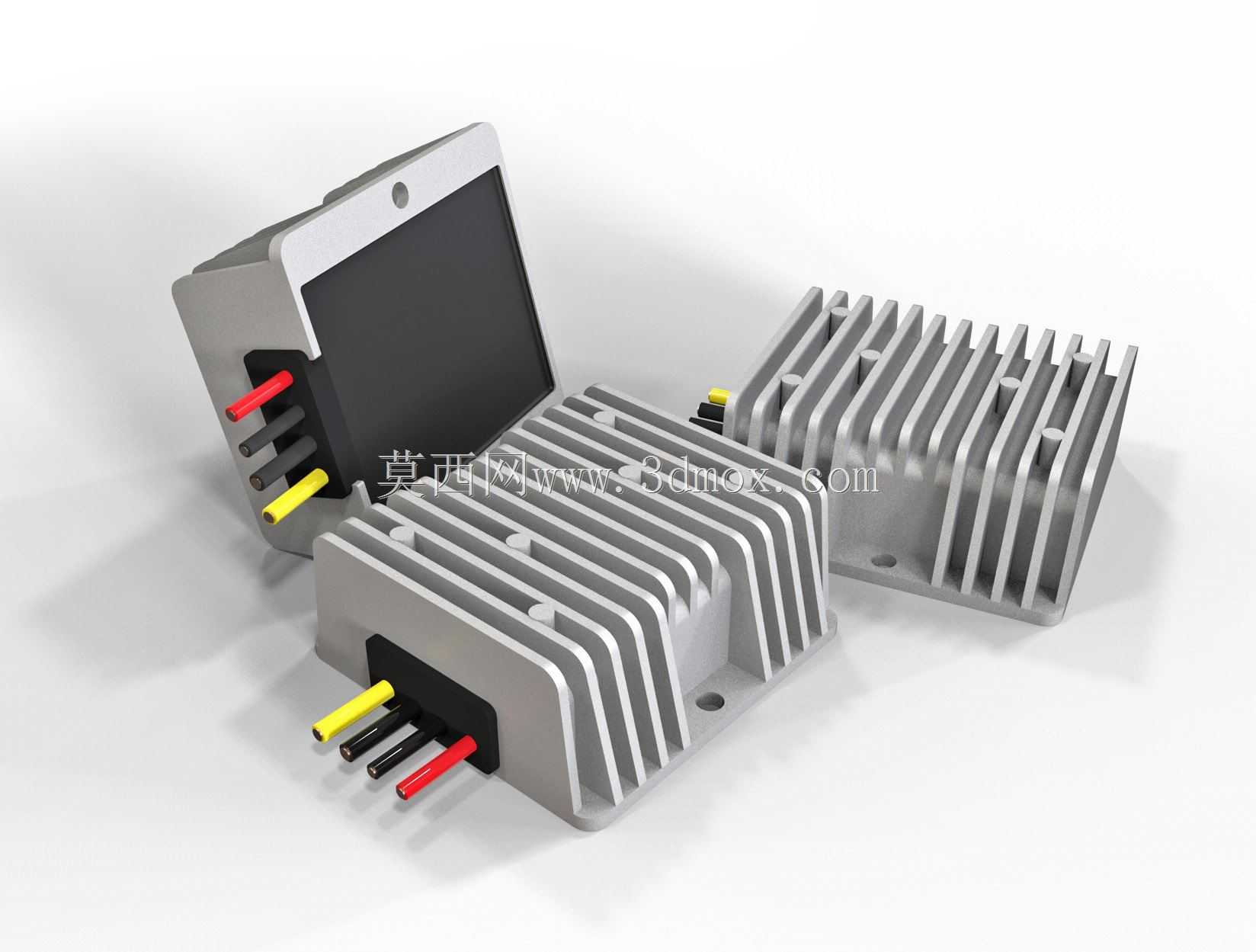

产品在功能设计上重点考虑了大电流工况下的散热需求，壳体采用一体化铝合金挤压成型的散热鳍片结构，鳍片沿壳体长度方向平行排布，在不额外增加产品整体体积的前提下大幅提升了壳体与空气的接触面积，能够将内部功率器件工作产生的热量快速传导至外部空气中，保证长时间满负载运行时内部器件温度处于合理区间，避免过热导致的输出电压漂移、器件寿命缩短等问题。接线端采用分色接线柱设计，输入端与输出端接线柱通过红、黄、黑不同颜色区分正负极与功能引脚，能够降低现场接线时的错接概率，接线柱与壳体衔接处做了密封加固处理，可适配车载、户外等存在振动、少量扬尘溅水的使用环境。

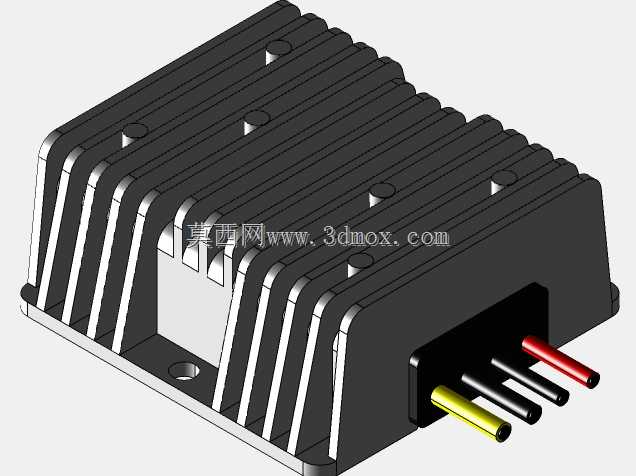

在外形与安装边界设计上，产品整体为规整的长方体结构，散热鳍片与壳体主体一体化成型无突出结构，壳体底部预留了标准化的安装固定孔位，可直接通过螺丝固定在设备舱的平面安装位上，安装孔位间距适配常规车载电子设备、工业电源模块的通用安装尺寸，无需额外制作转接支架即可完成替换安装。产品的接线端全部设置在壳体的同一侧端面，方便现场布线时统一整理线束，减少线束弯折带来的接触不良隐患。整体外形尺寸经过精准校核，壳体外部无多余突出结构，能够在狭小的设备安装舱内完成布设，适配多数车辆中控台内部、工业控制箱内部的预留安装空间，安装后不会与周边其他器件产生结构干涉。在结构细节上，壳体上下部分采用卡扣加螺丝的双重固定方式，既保证了壳体拼接的紧密性，提升整体结构强度，也方便后期维护时拆开壳体检查内部器件状态，兼顾了使用可靠性与维护便利性。
