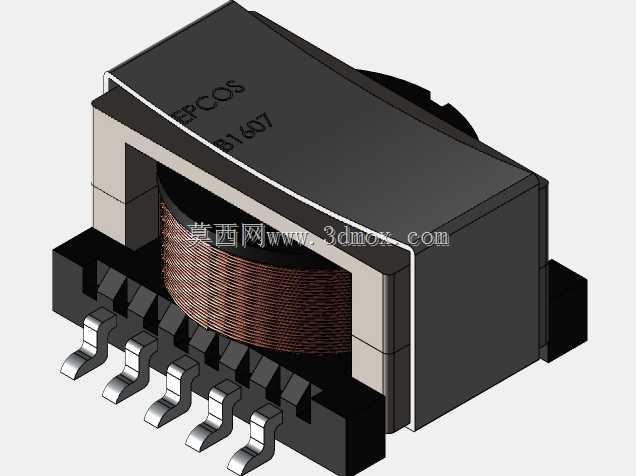

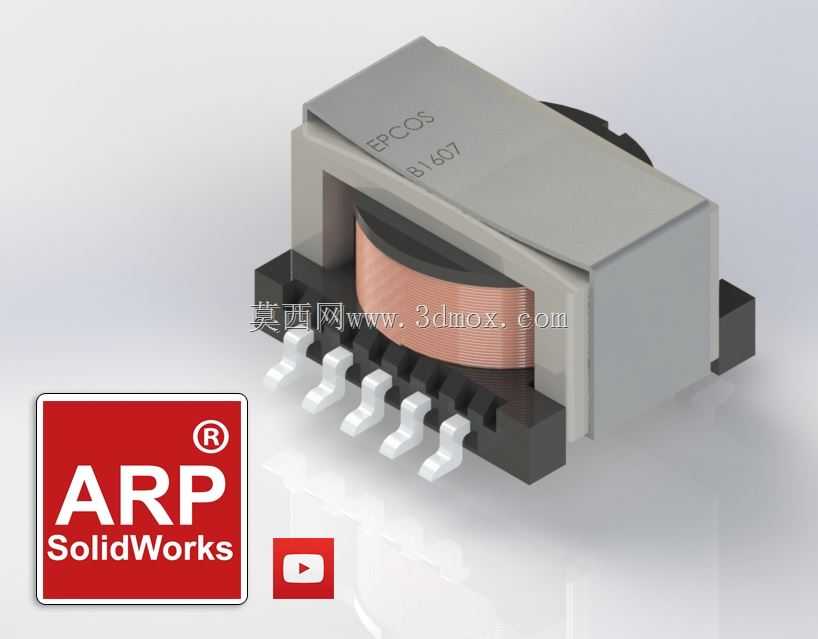

贴片式EPCOS B1607脉冲变压器结构设计

这款贴片式脉冲变压器主要面向高密度印刷电路板组装场景设计，广泛应用在工业控制板卡、通讯接口模块、消费类电子电源回路、车载电子信号隔离单元中，承担信号耦合、电气隔离、阻抗匹配、脉冲电压传输的核心作用，能够在高低压回路之间建立可靠的电气屏障，避免前端强电干扰串入后端弱电信号链路，同时保障脉冲信号在传输过程中波形失真度控制在合理区间，满足高速数字信号传输的波形完整性要求。产品采用卧式贴片安装结构设计，磁芯选用高磁导率铁氧体材质，闭合式磁路结构能够有效降低漏磁，减少周边元件的电磁干扰，绕组采用多层平绕工艺，初次级绕组之间设置绝缘隔离层，满足安规要求的电气间隙与爬电距离，适配波峰焊与回流焊的生产工艺要求，引脚采用镀锡铜质引脚，共六引脚对称排布，焊接后附着力强，能够承受常规生产过程中的热冲击与机械振动，不会出现引脚脱焊、绕组移位的问题。在设计过程中，重点考量了紧凑型安装场景的空间限制，整体外形采用低剖面设计，本体高度控制在贴片元件常规适配区间，不会与周边高位元件产生装配干涉，安装边界严格按照SMD元件的标准布局规范设定，引脚间距符合行业通用的贴片元件焊盘设计标准，工程师在进行PCB布局时，可直接调用该模型匹配标准焊盘封装，无需反复调整安装孔位与避让距离。磁芯外壳采用耐高温阻燃工程塑料包裹，既能够保护内部绕组不受外力损伤，也可以在焊接高温环境下保持结构稳定性，不会出现壳体变形、磁芯碎裂的问题。绕组的匝数配比经过精准核算，能够匹配对应传输速率的脉冲信号传输要求，在额定工作频段内保持稳定的电感量与插入损耗，隔离电压满足常规低压电子设备的安规隔离要求，可在-40℃到125℃的工作温度区间内稳定运行，适配工业级宽温应用场景。在进行整机结构设计时，该模型可直接导入装配环境，模拟真实装配状态下的元件排布，提前排查元件高度冲突、焊盘对位偏差、绝缘距离不足等设计问题，有效缩短硬件开发的打样验证周期，减少因元件适配问题导致的设计返工。
