环形磁芯共模电感器三维结构设计

项目分类:3D模型 发布时间:2021-05-20 ID:182156
  • 环形磁芯共模电感器三维结构设计
  • 环形磁芯共模电感器三维结构设计
  • 环形磁芯共模电感器三维结构设计

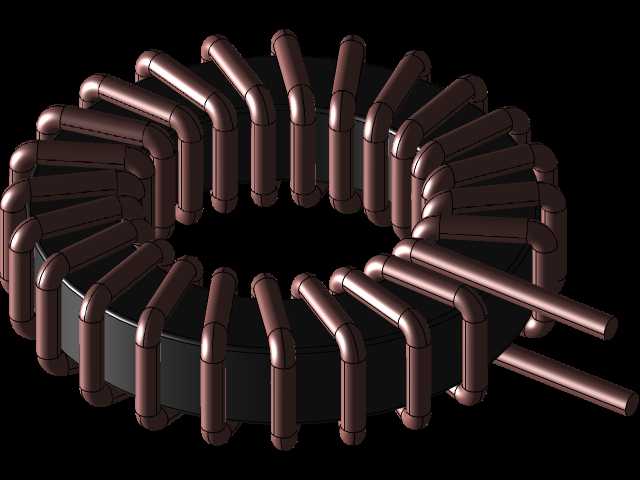

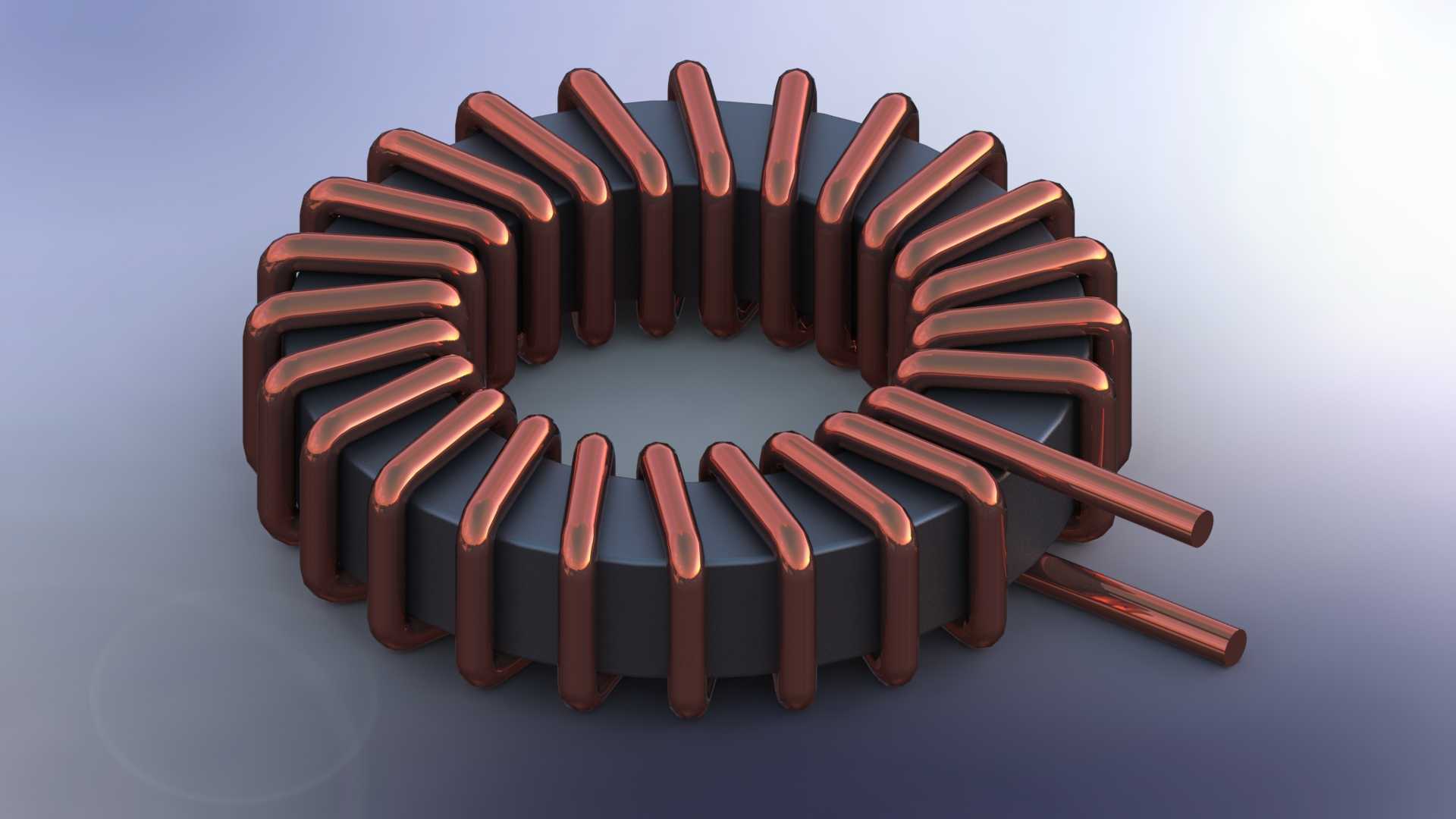

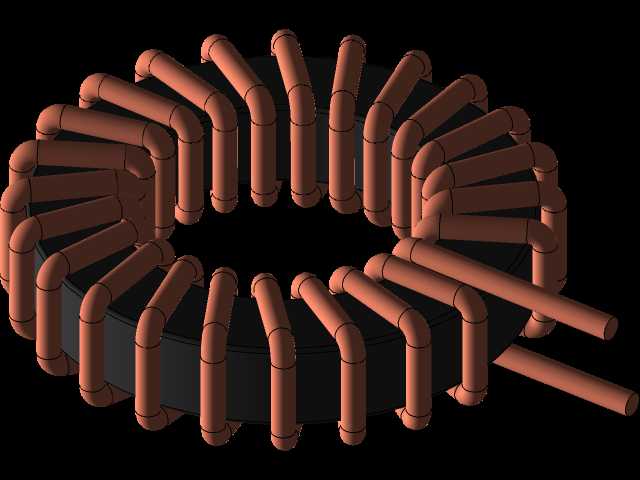

这款环形绕线电感器是电力电子、电源转换领域极为常用的被动电磁元件,广泛应用在开关电源输入输出滤波、EMI电磁干扰抑制、DC-DC变换回路、新能源车载充电机、光伏逆变控制板、工业伺服驱动供电端口等场景中,核心作用是利用电磁感应原理,对回路中的高频差模、共模杂波信号进行高阻抗衰减,同时维持直流或低频工频功率信号的低损耗导通,避免电路中尖峰脉冲、高频纹波干扰后级敏感芯片的正常工作,也能抑制设备自身产生的电磁噪声向外传导,满足各类电子设备的电磁兼容性能要求。从结构设计来看,这款电感器采用闭合环形铁氧体磁芯作为磁通载体,相比棒状开放式磁芯,环形结构的磁路闭合度更高,漏磁通量极低,对外界的电磁辐射干扰小,也不容易被周边金属构件的涡流效应影响电感量稳定性,磁芯表面做了绝缘包覆处理,避免绕制的漆包线与磁芯直接接触造成耐压击穿风险。绕线采用扁平截面的紫铜漆包线,沿磁芯圆周均匀排布绕制,扁平铜线相比同截面积的圆铜线,在高频工况下的集肤效应损耗更低,大电流通过时的载流能力更强,绕组的散热面积更大,长时间满负载工作时的温升更低,能有效提升元件的长期工作可靠性。绕组的匝间距经过均匀排布设计,既保证了相邻绕组之间的绝缘爬电距离满足安规要求,也让整个线圈的分布电容控制在合理区间,避免高频下的自谐振频率过低影响滤波带宽。两个引出端采用同向平行出线设计,出线长度预留了足够的PCB插装焊接余量,引脚的位置公差控制在常规波峰焊工艺的适配范围内,不需要额外整形就能直接适配标准焊盘孔径的电路板安装,磁芯的外径、厚度尺寸匹配主流的板载功率电感安装空间,不会和周边的电容、散热片、接插件等元器件产生结构干涉。在设计过程中,重点考量了绕组的绕制张力控制,既保证铜线紧密贴合磁芯表面,避免长期受震动出现绕组松脱移位,也不会因为绕制张力过大压破磁芯表层绝缘或者损伤铜线漆皮,每一圈绕组的折弯弧度都做了平滑过渡处理,避免铜线直角弯折造成的应力集中,防止冷热循环工况下铜线出现断裂失效的问题,整体结构兼顾了电气性能、散热需求、安装便利性与长期工作可靠性,完全适配中小功率电源类产品的设计选型需求。
