GTX显卡用高层直角DVI接口结构设计

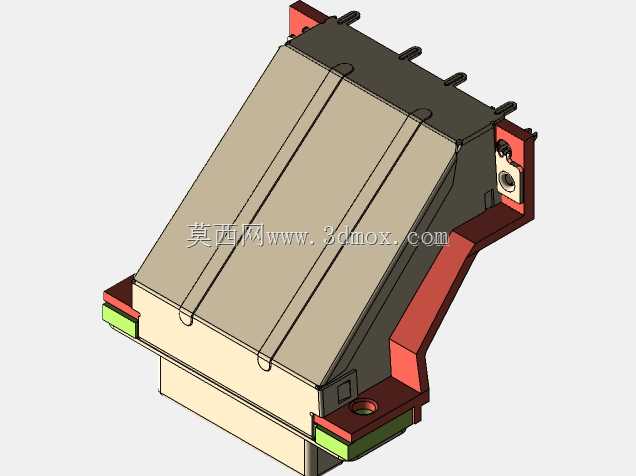

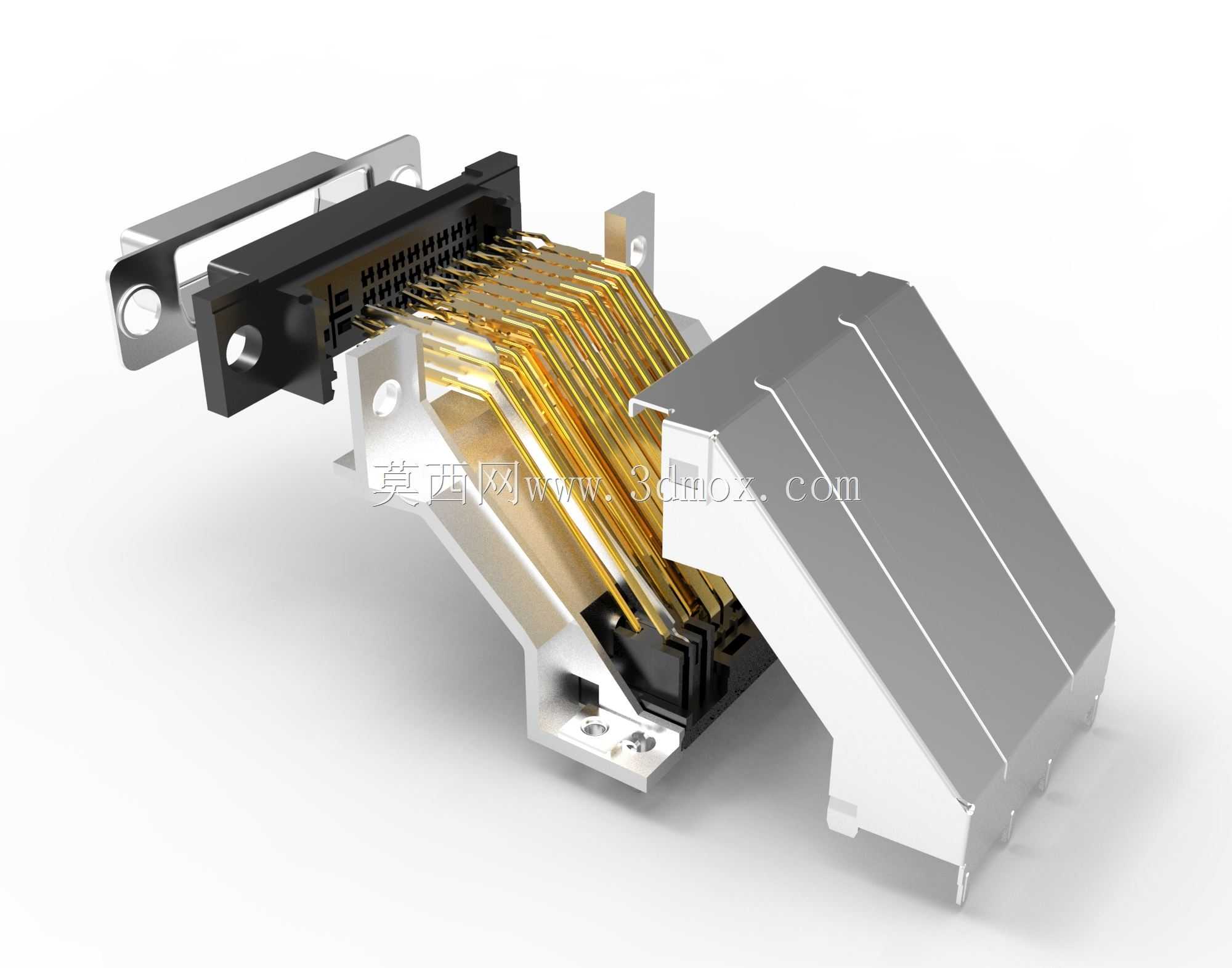

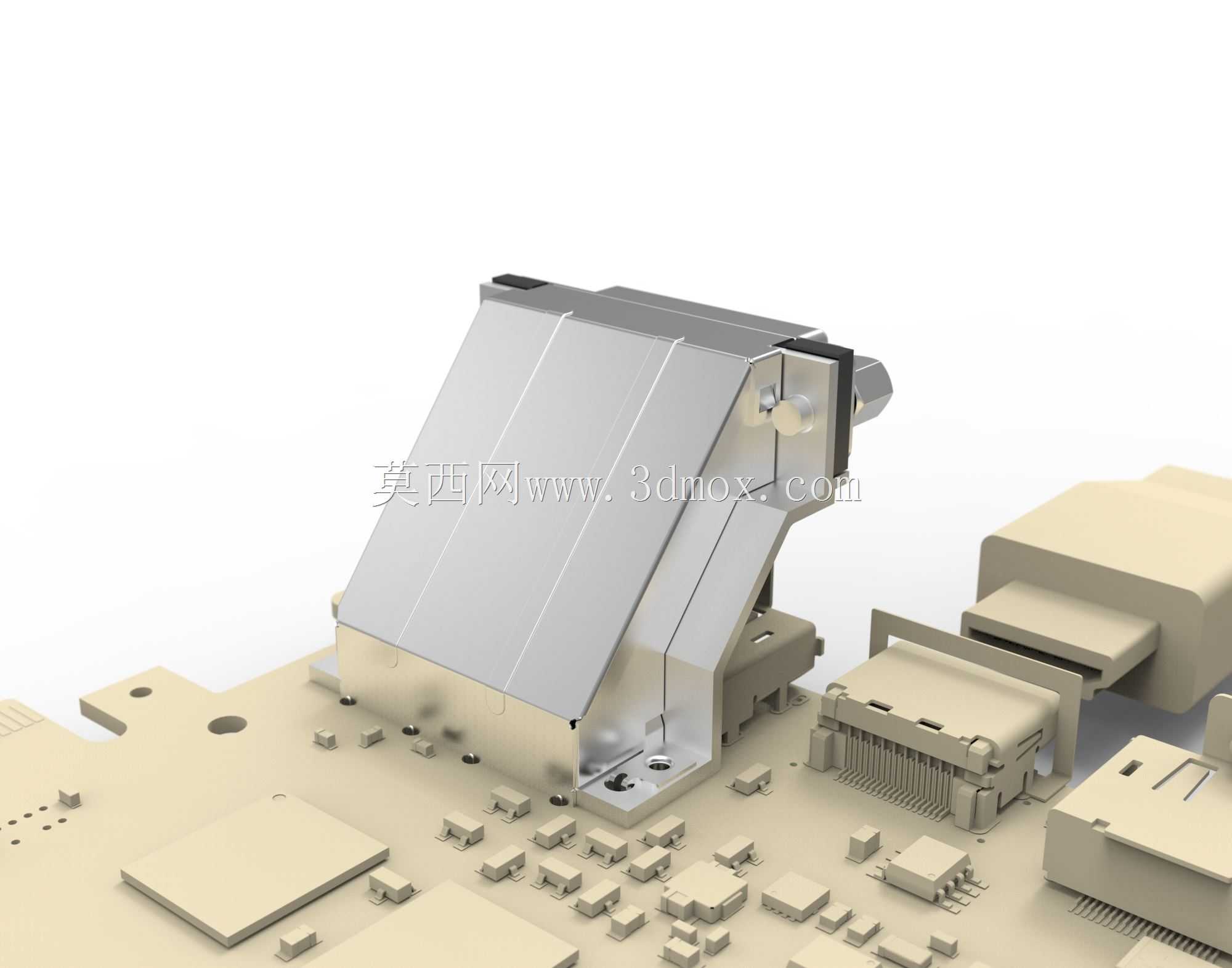

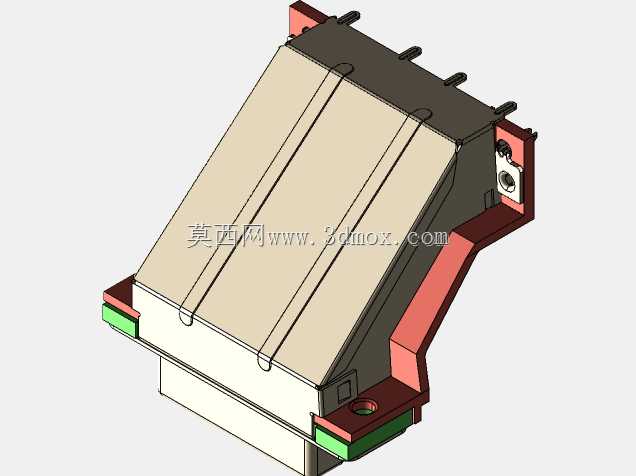

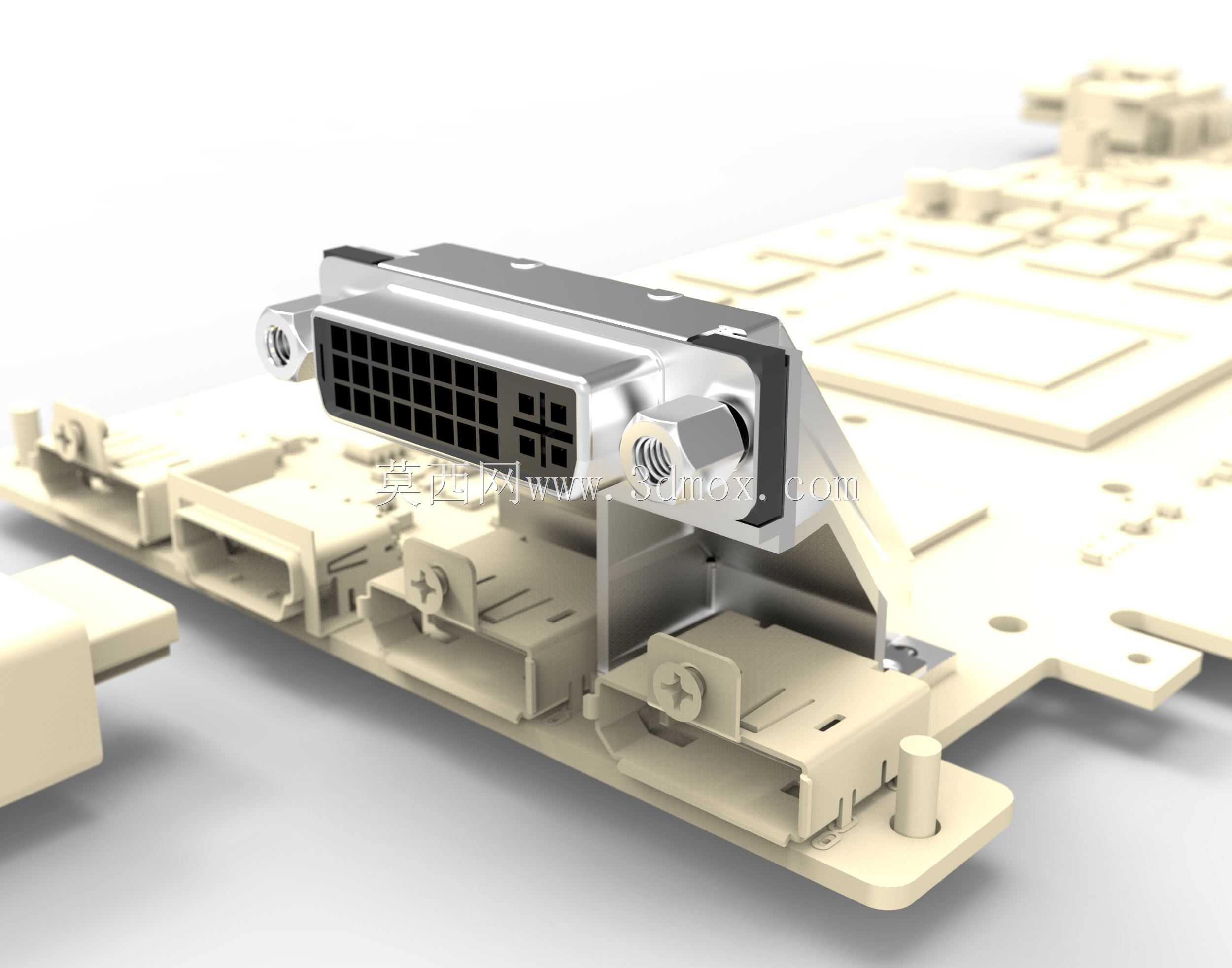

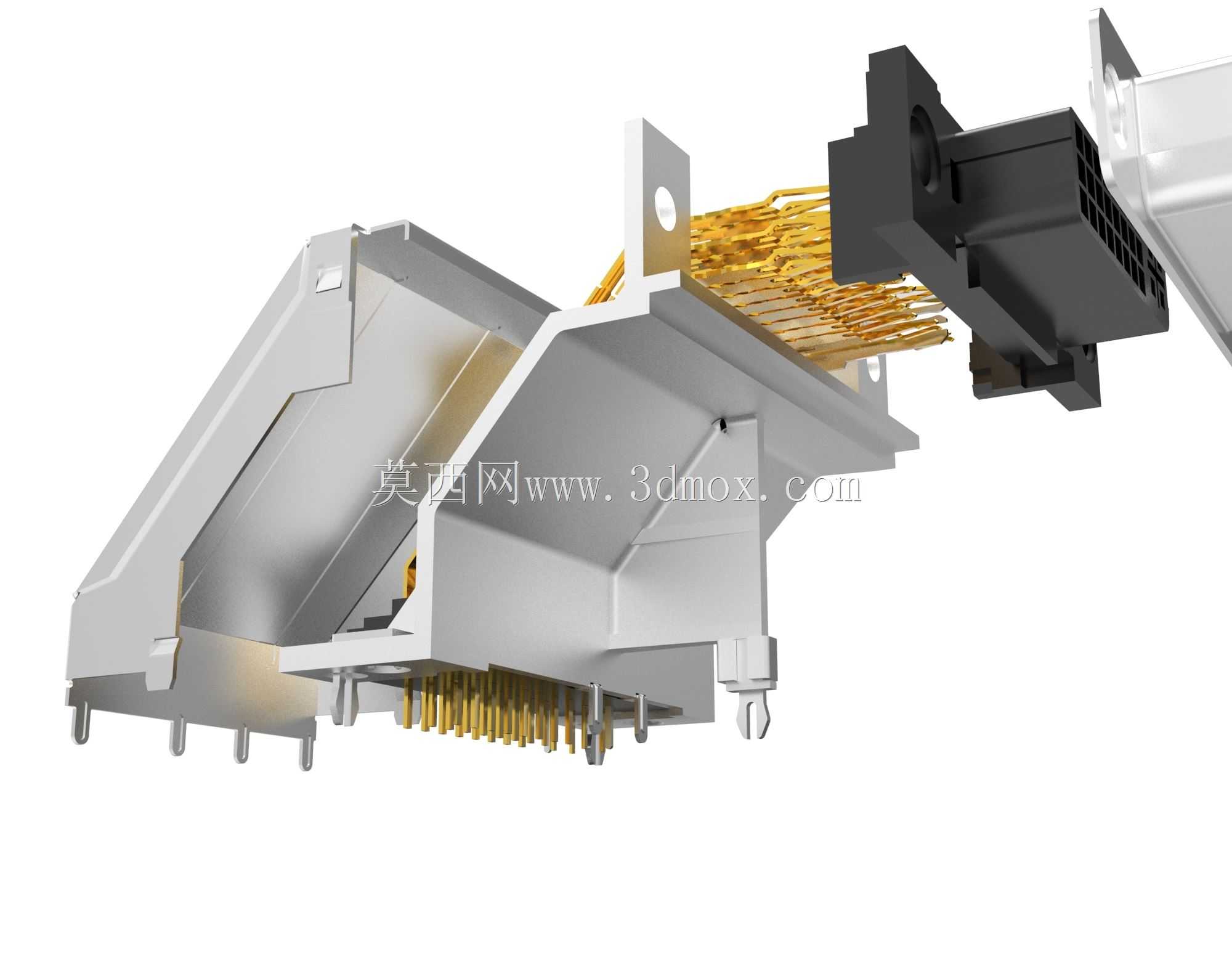

这款高层DVI接口主要应用于台式机独立显卡的视频信号输出场景，针对GTX系列高端显卡的板卡布局做了专属适配，解决常规直插DVI接口占用板卡纵向空间过大、无法适配紧凑机箱内部走线的痛点，在显卡输出接口区域的结构设计中，能够在保证信号传输稳定性的前提下，将接口连接方向做90度转向，让视频线缆可以顺着板卡平面方向延伸，避免线缆过度弯折挤压板卡周边元器件，也能大幅降低机箱后部理线的空间压力，适配小尺寸ITX机箱、服务器机架式机箱等对内部空间利用率要求极高的装机场景。从实际用途来看，该接口承担显卡端数字视频信号的传输功能，支持29Pin全通道DVI信号输出，能够兼容单链路、双链路DVI线缆的连接需求，满足高分辨率显示设备的信号传输带宽要求，接口的金属外壳做了全包式屏蔽设计，能够隔绝显卡核心、显存等高频元器件工作时产生的电磁干扰，避免视频输出出现水波纹、闪屏、信号丢帧等问题，保证显示信号传输的完整性。在功能特性设计上，接口采用1.905mm的标准引脚间距，所有引脚的接触端都做了镀金处理，降低接触电阻的同时提升抗氧化能力，保障长期插拔使用后的接触稳定性；接口两侧配备标准的螺丝锁付柱，能够和DVI线缆插头的固定螺丝匹配，连接后可以将插头牢牢固定在接口上，避免设备搬运、线缆拉扯时出现接口松脱、接触不良的问题；接口的直角弯折部位做了加强筋结构设计，金属外壳弯折处采用一体冲压成型工艺，没有拼接缝隙，提升整体结构强度，避免多次插拔后出现接口变形、引脚错位的问题。设计思路上，这款接口完全匹配对应型号显卡的PCB板安装孔位，安装定位柱的位置、引脚过孔的排布都和板卡焊盘完全对应，不需要额外修改板卡布局就可以直接完成SMT贴片焊接；接口的高层结构设计让接口本体高出PCB板的高度经过精准测算，刚好和显卡挡板的接口开孔位置对齐，安装后接口端面和挡板平面齐平，不会出现接口凹陷、突出导致线缆无法正常插入的问题。外形尺寸与安装边界方面，接口整体宽度匹配标准DVI接口的通用尺寸，直角转向后的横向延伸长度经过严格控制，不会和同挡板上的HDMI、DP等其他输出接口产生空间干涉，接口底部和PCB板接触的位置做了绝缘隔离设计，避免金属外壳和板卡线路接触造成短路，安装后接口下方预留的空间可以布置贴片电容、电阻等小型元器件，充分利用板卡的有限布局空间，提升显卡PCB的元器件集成度。
