7针SATA垂直水平双形态FCI连接器结构

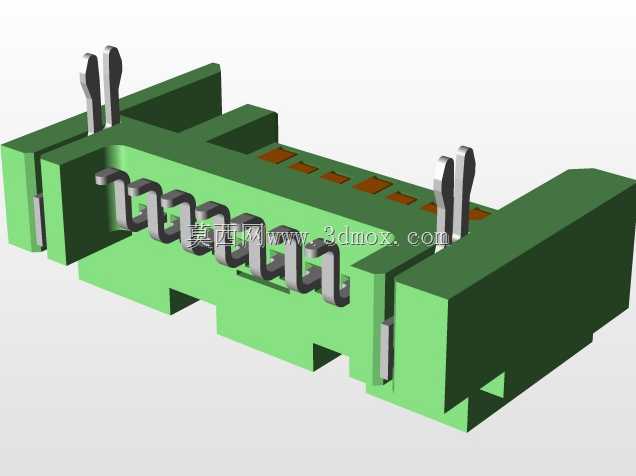

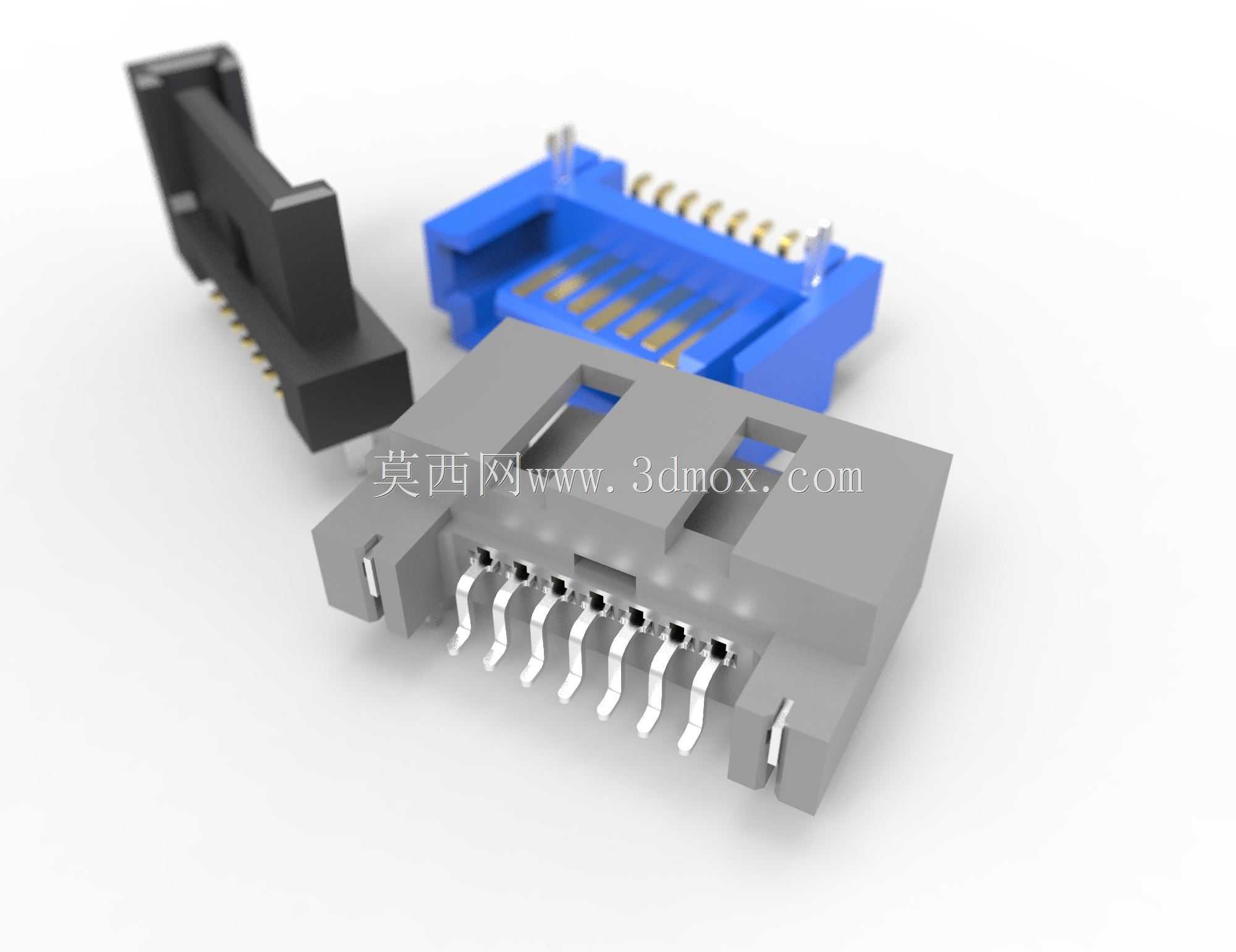

在计算机硬件、工业控制板卡、存储设备扩展等场景中，板载接口连接器是实现数据传输与设备互联的核心基础部件，7针SATA接口作为串行ATA存储连接的标准接口，承担着主板与硬盘、光驱等存储设备之间的高速数据传输任务，其安装形态的适配性直接决定了整机内部的布线空间利用率与组装效率。本次呈现的FCI品牌7针SATA连接器覆盖垂直、水平两种安装形态，可适配不同走向的机箱内部布线需求，垂直安装款适用于存储设备平行于主板排布的紧凑机箱结构，水平安装款则适配存储设备垂直于主板安装的塔式或机架式设备布局，两种形态可覆盖绝大多数消费级与工业级计算机主板的接口扩展需求。从功能特性来看，该连接器严格遵循SATA协议的7针引脚定义，其中包含3组接地引脚与4组信号传输引脚，可实现稳定的高速串行数据传输，接触端子采用镀金工艺设计，能够降低接触电阻、提升抗氧化能力，保障长期插拔使用后的连接稳定性，连接器外壳采用耐高温的绝缘工程塑料材质，可耐受波峰焊、回流焊等板卡焊接工艺的高温环境，避免焊接过程中出现壳体变形、端子移位等问题。在设计思路上，两款连接器均采用防呆结构设计，接口处的异形缺口可避免用户插反接口导致的端子损坏或设备烧毁问题，垂直款的插针长度与焊盘位置经过精准匹配，可直接贴合主板表面完成焊接，焊接后连接器主体垂直于主板平面，接线时线缆可沿主板平行方向引出，大幅节省垂直方向的空间占用；水平款的壳体带有定位柱，可在焊接前与主板的定位孔配合完成预固定，避免焊接过程中出现偏移，焊接后连接器主体平行于主板平面，线缆可沿垂直主板方向引出，适配纵深空间充足的设备结构。从安装边界来看，垂直款连接器突出主板表面的高度经过优化，不会与主板上方的CPU散热片、内存马甲等部件产生干涉，水平款连接器的接口深度符合SATA标准规范，可兼容市面上绝大多数标准SATA数据线的插头尺寸，插拔行程设计合理，既不会出现插接过松导致的接触不良，也不会因插拔过紧导致拆卸困难。两款连接器的焊盘间距、引脚排布均符合行业通用标准，可直接替换同规格的其他品牌连接器，无需修改主板PCB设计，大幅降低板卡厂商的物料选型与改造成本，在日常使用中，该类连接器可广泛应用于台式电脑主板、服务器主板、工业控制计算机主板、嵌入式存储设备等场景，为存储设备提供稳定可靠的数据连接通道，其双形态的设计也为结构工程师在整机内部布局时提供了更多的布线选择，有效提升整机内部的空间利用率，减少线缆弯折导致的信号衰减或线缆损坏问题。
