动力传动用单级齿轮箱结构设计

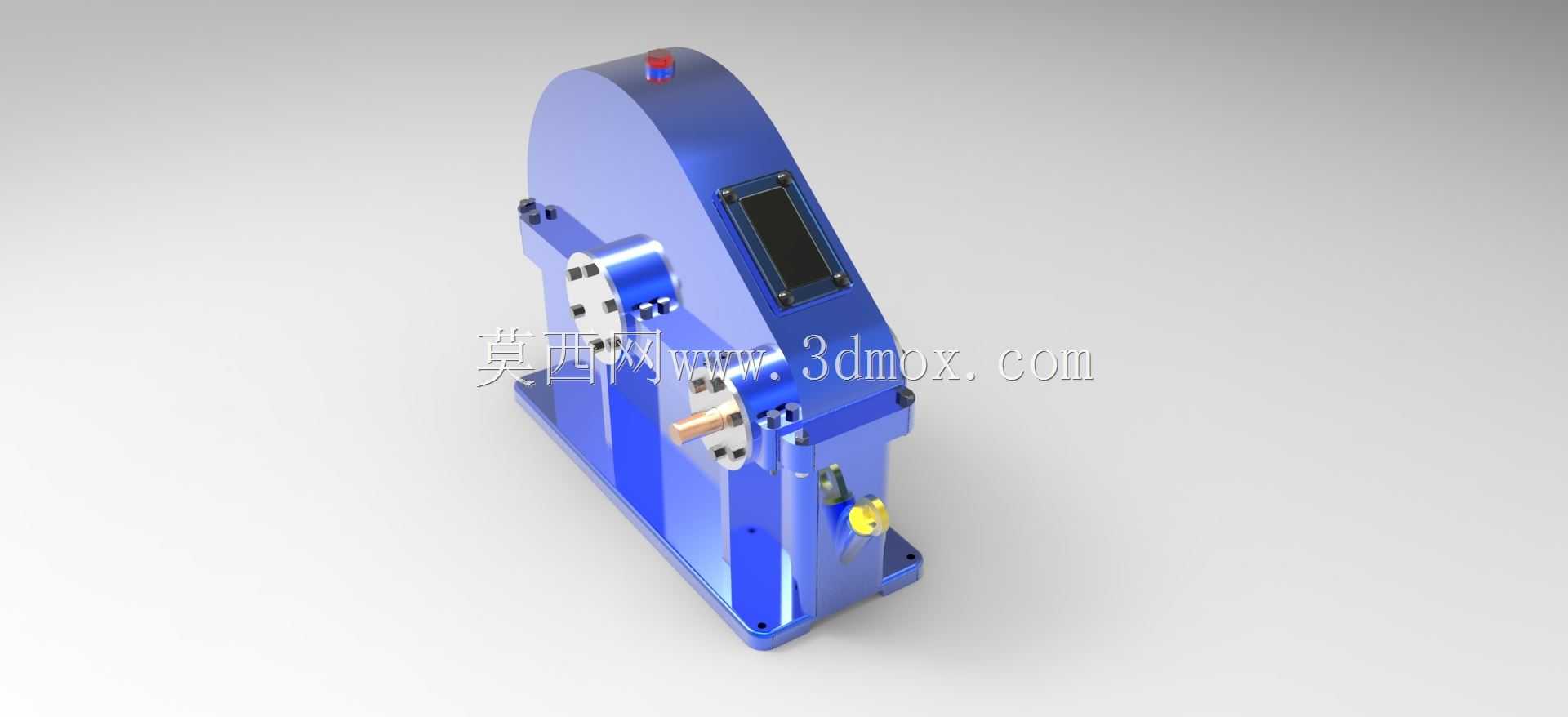

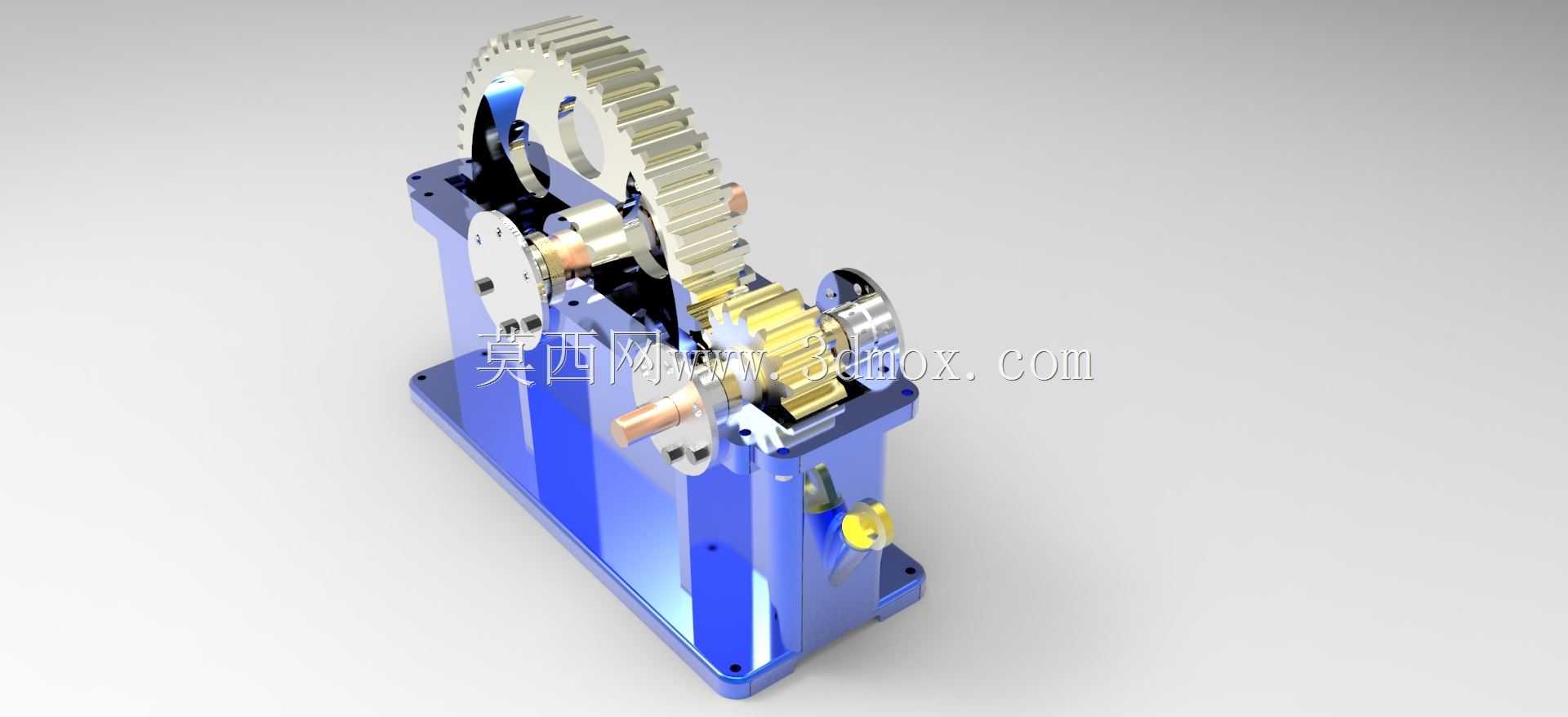

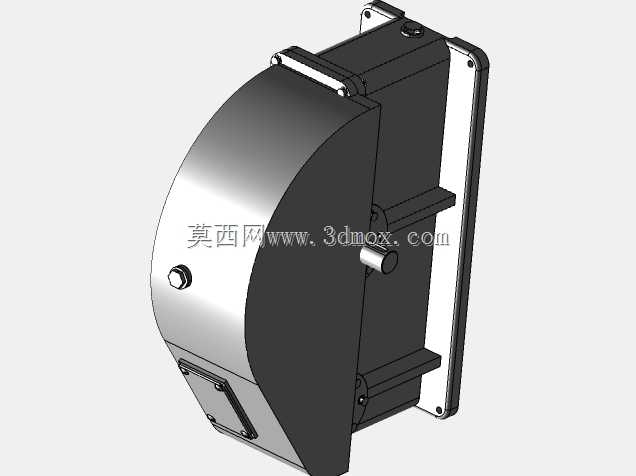

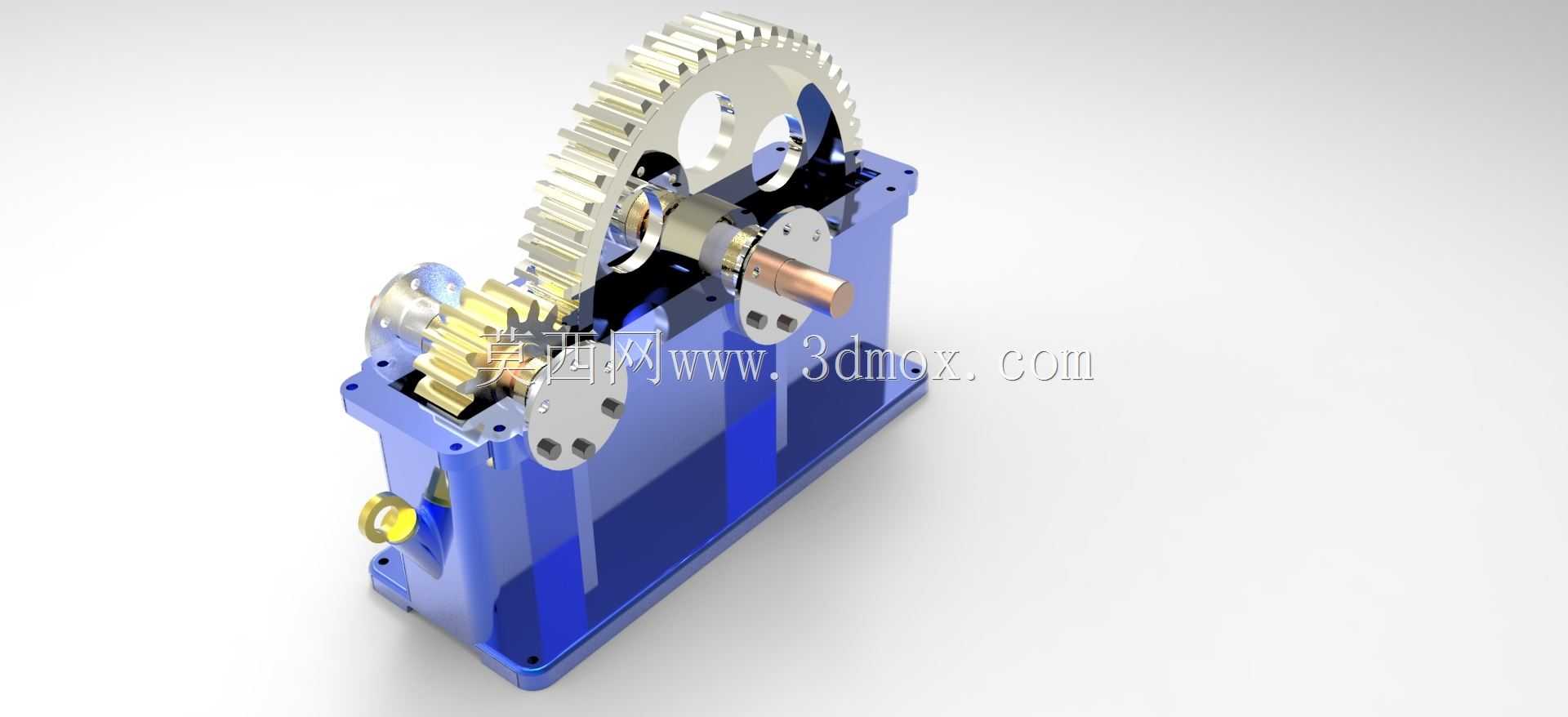

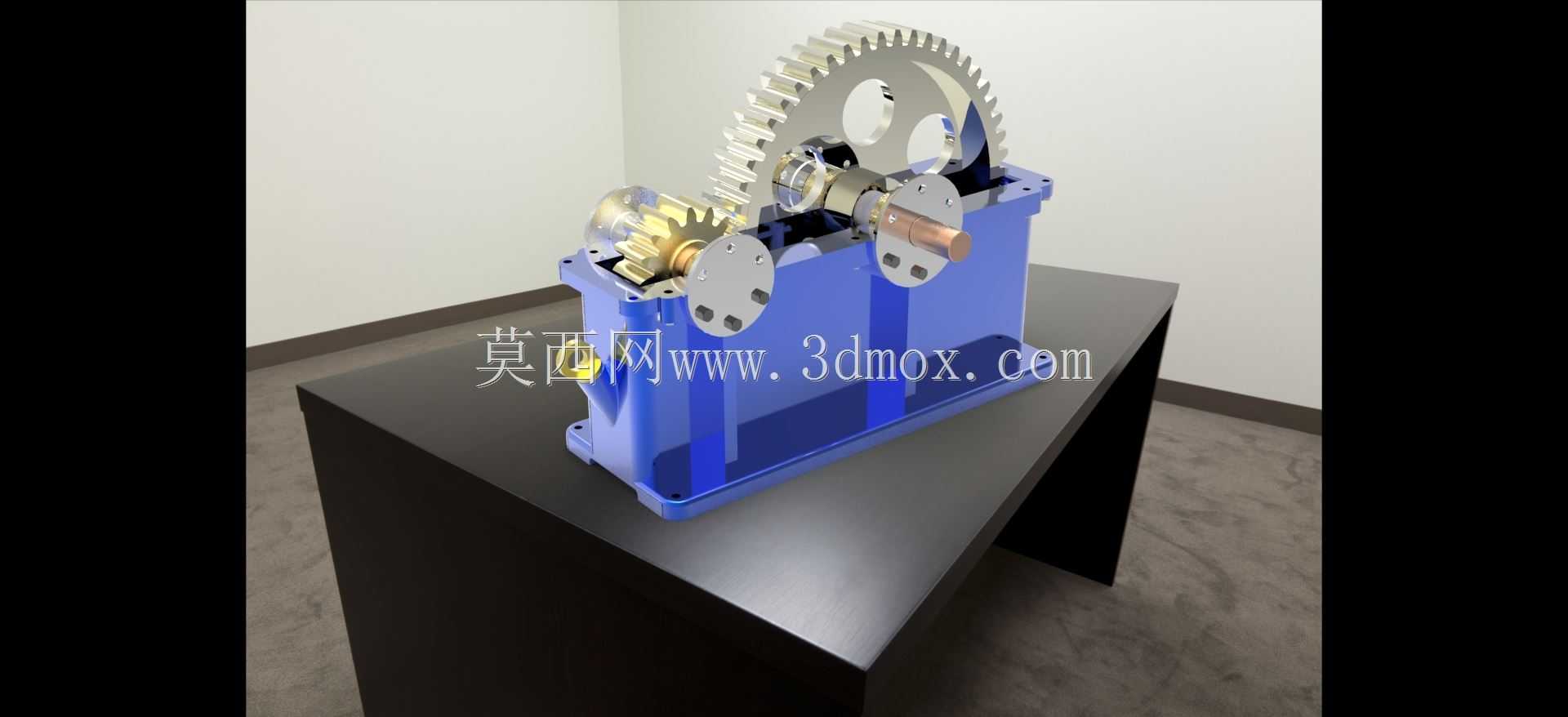

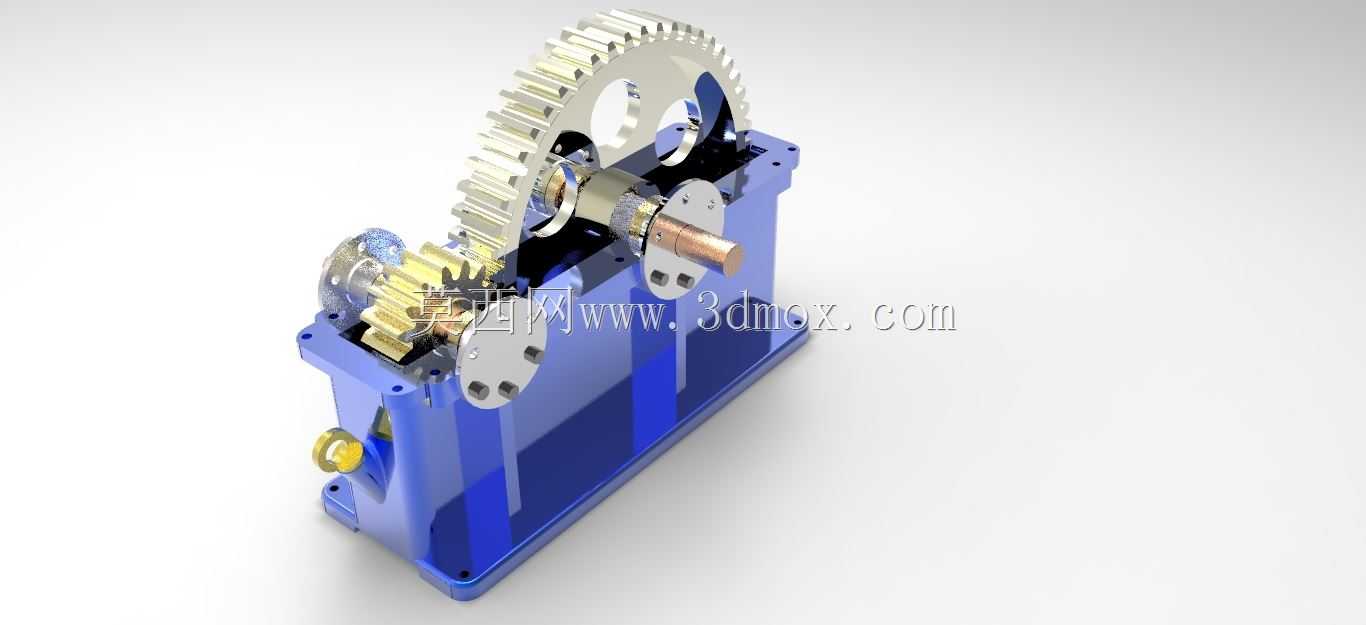

这款单级齿轮箱是工业动力传动场景中应用极为广泛的基础传动部件，主要承担小功率传动链路里的转速匹配与扭矩放大功能，常见于轻工生产线输送单元、小型农用机具传动端、中小型机床辅助进给机构、实验室小型试验台动力传输段等场景，能够在输入轴与输出轴存在固定传动比需求的布局中，稳定完成动力的换向与扭矩传递，适配常规工况下连续运转的传动需求。从实际用途来看，该齿轮箱通过一对啮合的直齿圆柱齿轮完成传动，可将原动机输出的高转速低扭矩动力，转换为工作端所需的低转速高扭矩动力，同时保证传动过程的平稳性，降低动力传输过程中的冲击载荷对后端工作部件的损伤，箱体采用剖分式结构设计，上下箱体通过定位销与连接螺栓完成紧固，既保证了齿轮啮合腔的密封性能，也方便后期对内部齿轮、轴系、轴承部件进行检修与润滑维护。从功能特性来看，该齿轮箱的轴系采用双轴承支撑结构，输入轴与输出轴平行布置，齿轮啮合侧隙控制在合理区间，既可以避免传动卡滞，也能减少回程误差，箱体两侧的轴伸端设计有密封端盖，能够防止内部润滑油泄漏，同时阻挡外界粉尘、碎屑进入啮合腔，延长内部传动件的使用寿命，箱体底部预留有安装固定的地脚结构，可通过螺栓直接固定在设备安装基座上，保证运转过程的整体刚性。在设计思路上，这款齿轮箱优先考虑了传动效率与装配便捷性的平衡，齿轮参数匹配常规模数系列，轴上零件采用轴肩与套筒完成轴向定位，避免了多余的紧固件带来的装配复杂度，箱体内部预留有足够的储油空间，可采用油浴润滑方式满足齿轮与轴承的润滑需求，无需额外配置复杂的润滑管路。从安装边界来看，该齿轮箱整体结构紧凑，平行轴的中心距适配常规小功率传动的布局要求，输入轴与输出轴的轴伸长度、轴径尺寸符合通用安装标准，可直接匹配标准联轴器、带轮等外接传动件，箱体的地脚安装孔位间距经过优化，能够适配多数常规安装基座的预留孔位，无需对安装基础做大规模改造即可完成装配，整体外形轮廓规整，不会在设备内部占用过多的布置空间，能够很好地嵌入各类紧凑型设备的传动链路中，在保证传动可靠性的前提下，尽可能压缩了整体的体积与重量，降低设备整体的负载负担。
