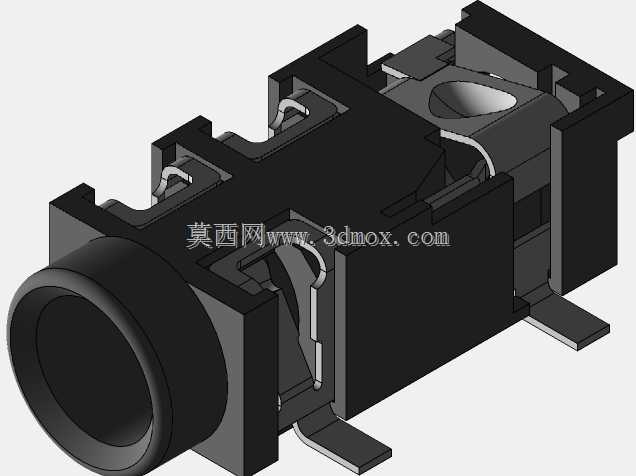

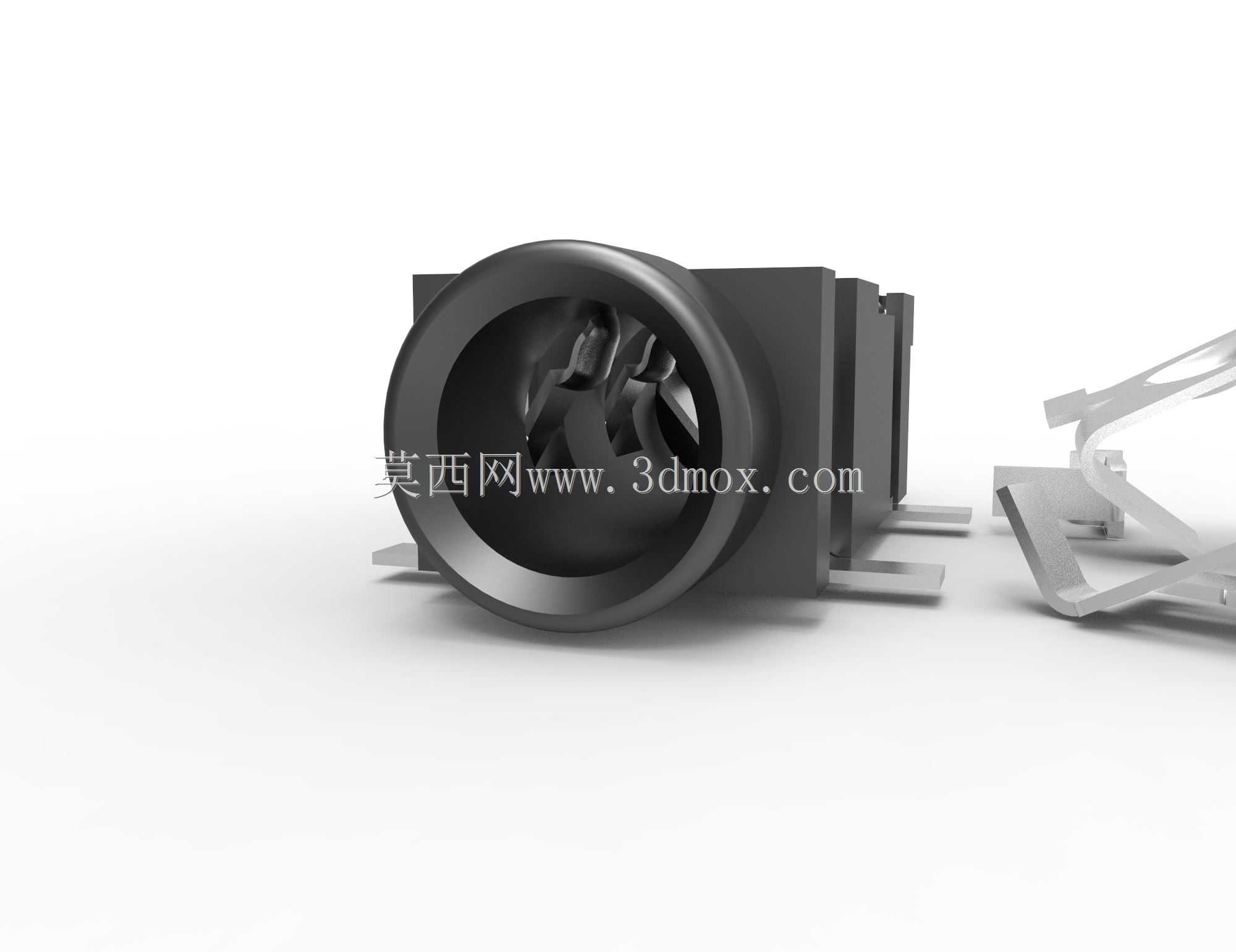

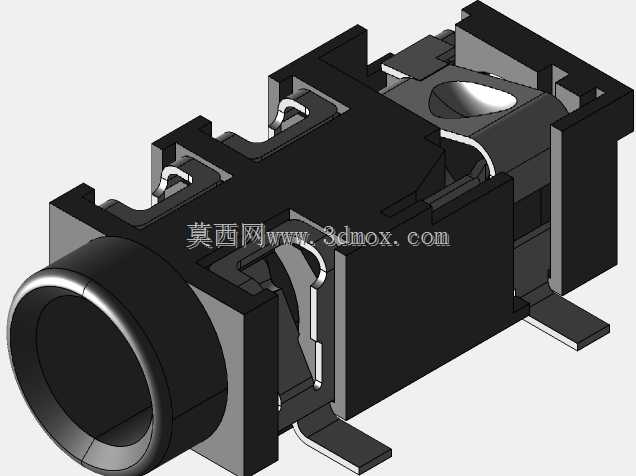

电子设备用4针音频连接端口结构设计

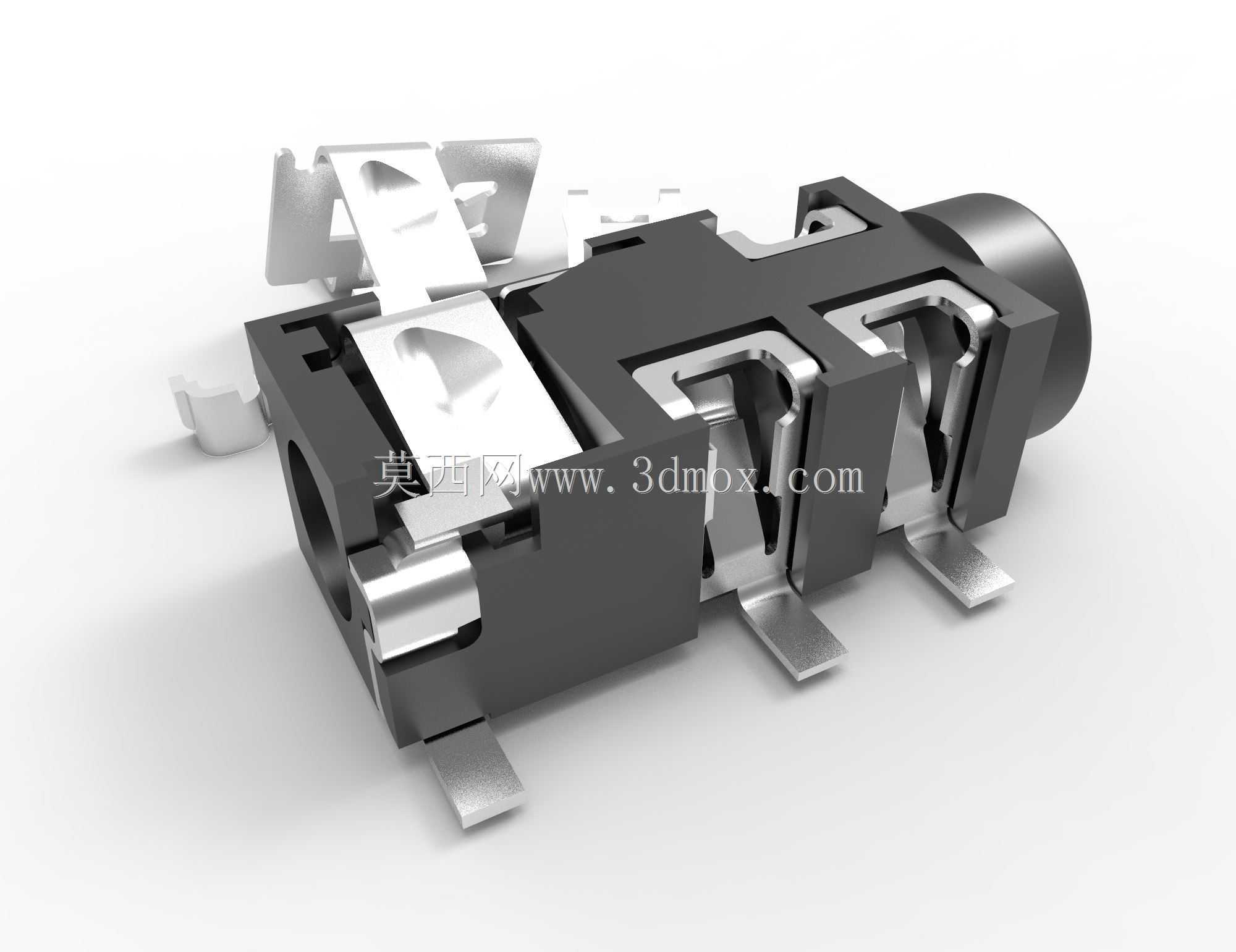

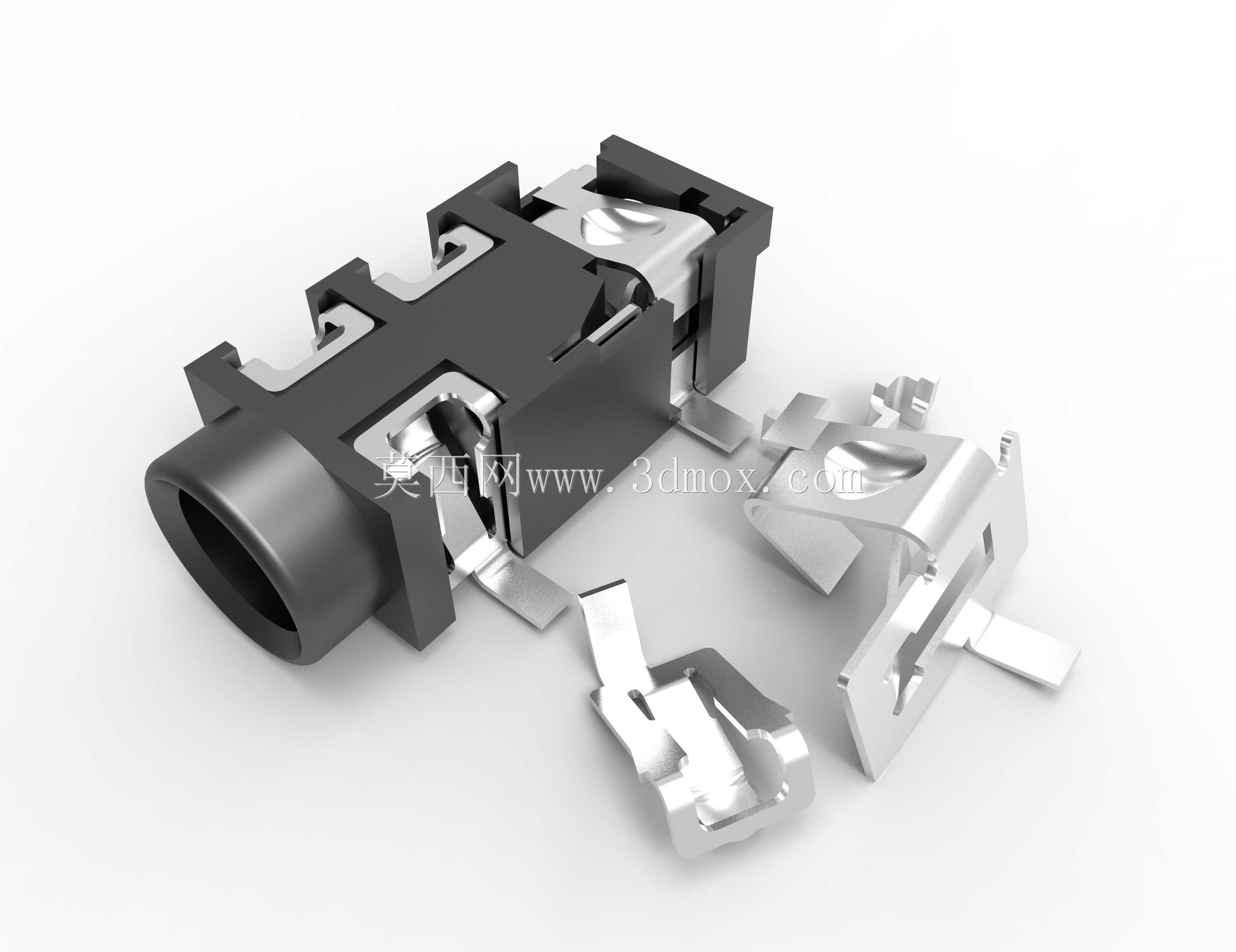

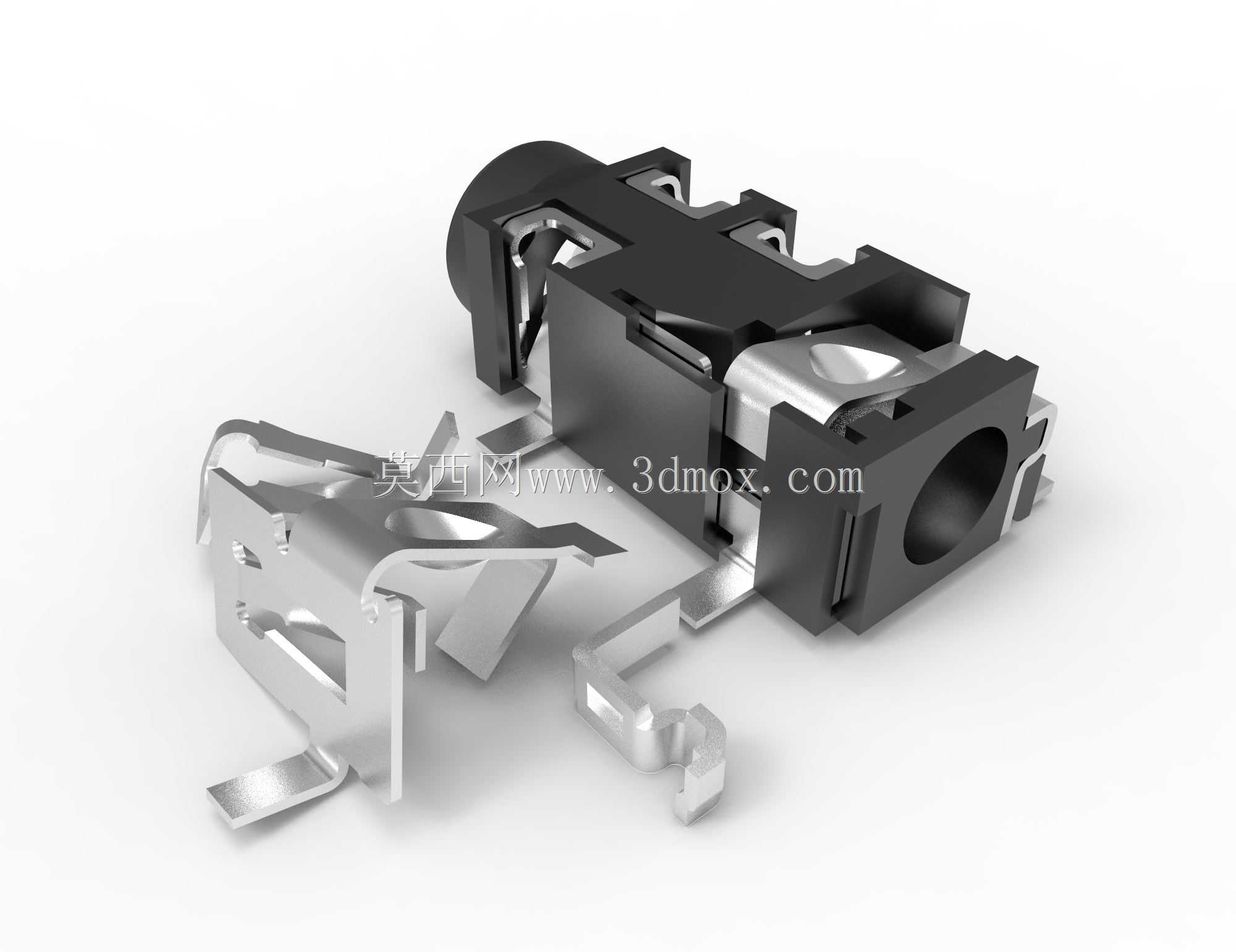

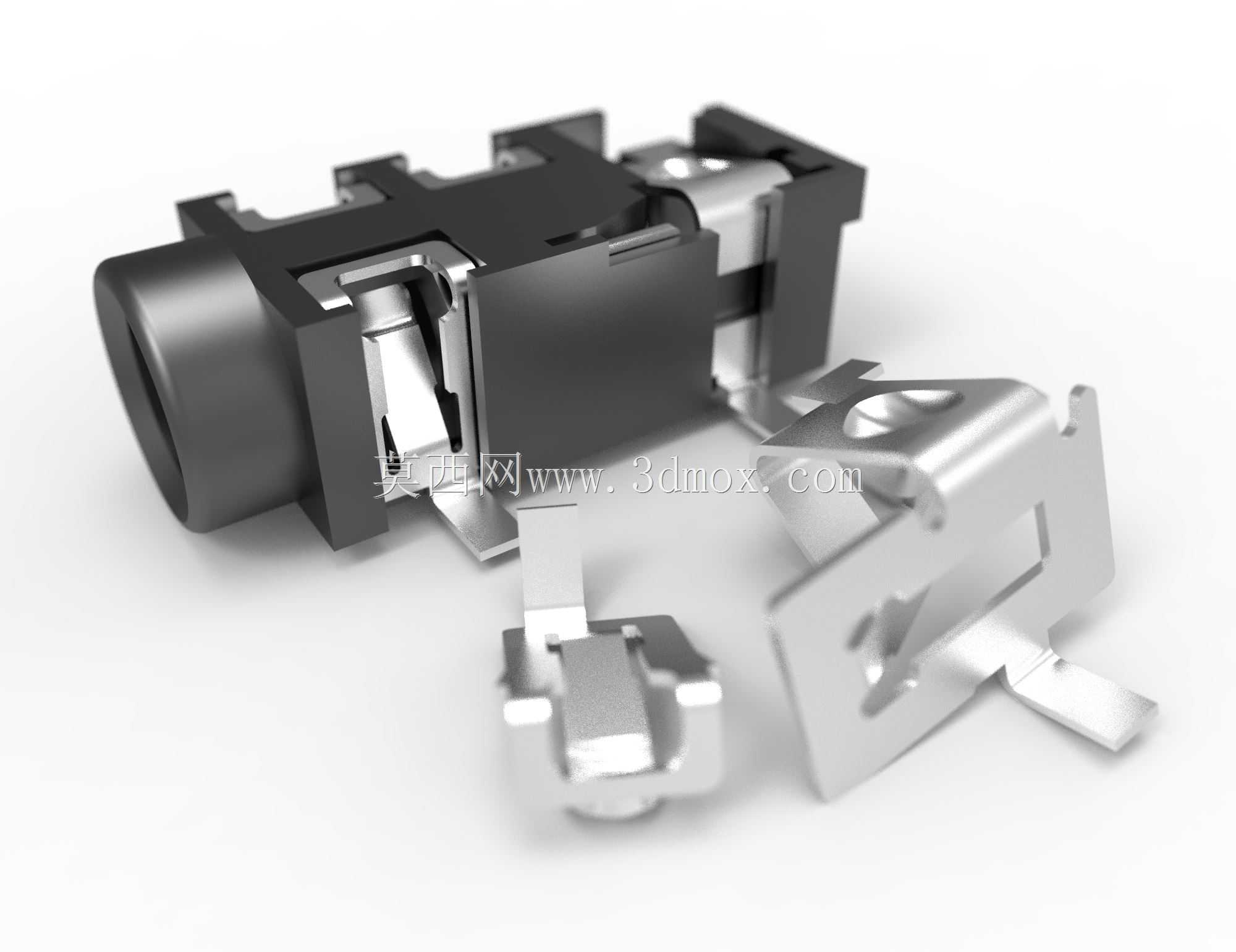

这款4针音频端口是消费电子领域应用极为广泛的板载连接部件，主要用于智能手机、便携音乐播放器、平板电脑、有线耳机转接设备等各类带有3.5mm音频输入输出功能的电子终端，承担音频信号的稳定传输职能，是实现模拟音频信号在设备与外接配件间交互的核心硬件载体。在实际使用场景中，该端口需要反复承受耳机插头的插拔作用力，同时要在设备长期携带、可能存在轻微振动或温湿度变化的使用环境下，保持接触可靠性，避免出现接触不良、声道缺失、信号杂音等常见故障。从功能特性来看，这款4针结构的端口区别于传统3针音频接口，额外增设的触点可同时支持音频输出、麦克风输入以及线控信号传输，能够适配带通话功能的四段式音频插头，满足用户听音、语音通话、线控操作的多重使用需求。端口内部的弹性接触弹片采用高弹性金属材质冲压成型，经过弧度优化设计，既能保证插头插入时的适度阻尼感，又能在数千次插拔循环后依然保持足够的接触压力，降低接触电阻波动带来的信号损耗。外部的绝缘基座采用耐高温工程塑料注塑成型，具备良好的绝缘性能与结构强度，能够适配SMT回流焊工艺要求，在电路板焊接过程中不会出现形变或性能衰减。在设计思路上，这款端口采用分体式组装结构，将绝缘基座、接触弹片、固定外壳等部件拆分设计后进行卡扣组装，既降低了单个零件的加工难度，也便于生产过程中的品质管控，各部件的公差配合经过反复调校，组装后整体结构紧凑无松动。端口的固定外壳带有延伸的焊接引脚，在焊接到电路板时除了实现自身固定外，还能起到电磁屏蔽作用，减少外界电磁信号对音频传输的干扰，降低输出底噪。从安装边界来看，这款端口采用沉板式安装设计，整体高度适配超薄消费电子设备的内部堆叠需求，不会占用过多的机身厚度空间，引脚排布符合行业通用的焊盘规范，可直接适配多数成熟音频电路的PCB布局，安装时仅需在电路板对应位置预留匹配的开孔与焊盘，即可完成快速贴装，无需额外的固定结构辅助。端口的插孔入口处做了导向倒角设计，能够引导音频插头顺畅插入，避免斜插时对内部弹片造成意外损伤，同时入口处的台阶结构可阻挡日常使用中的灰尘、汗液等异物进入端口内部，提升部件的长期使用可靠性。
