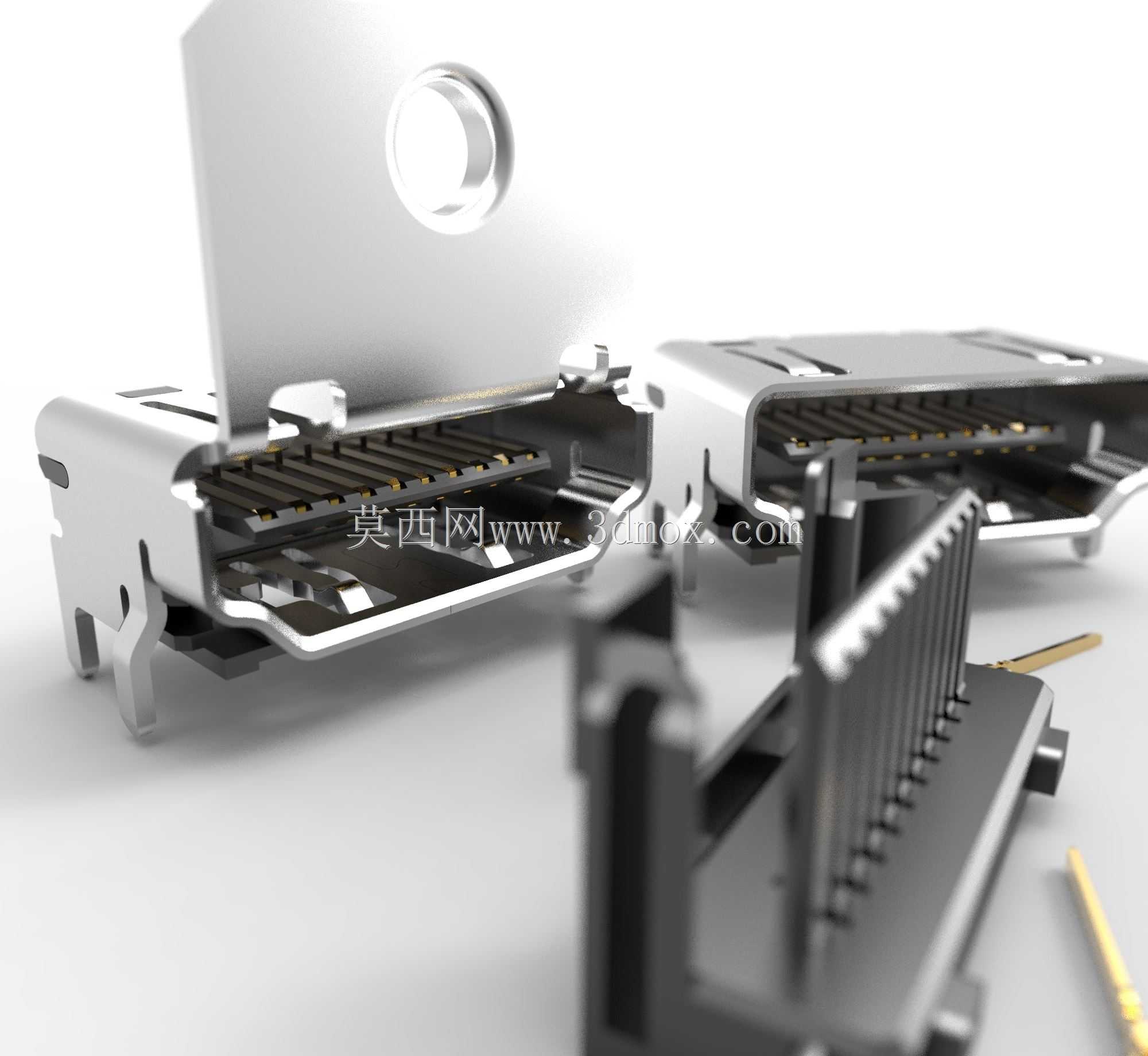

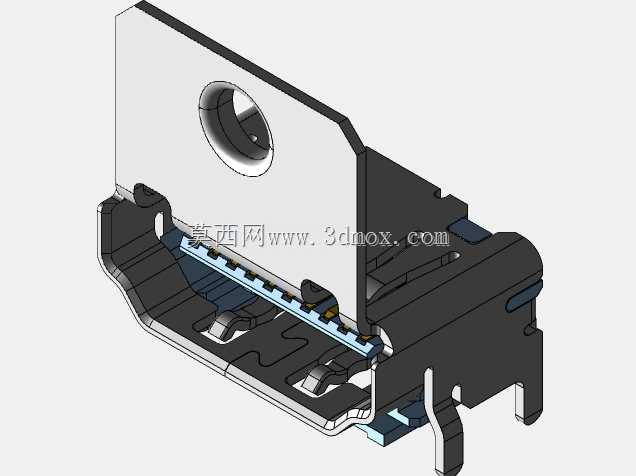

FCI直角A型HDMI插座结构设计

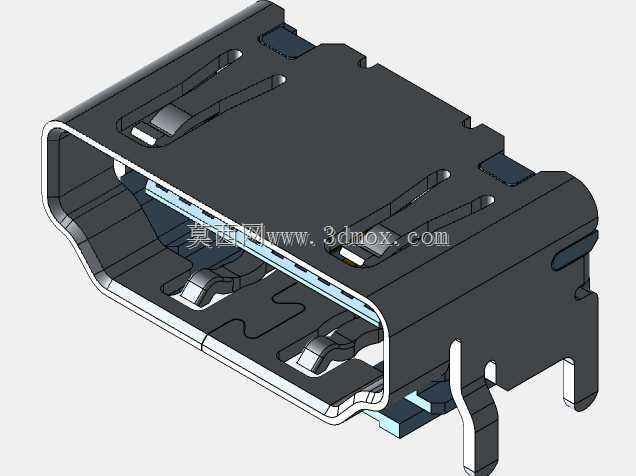

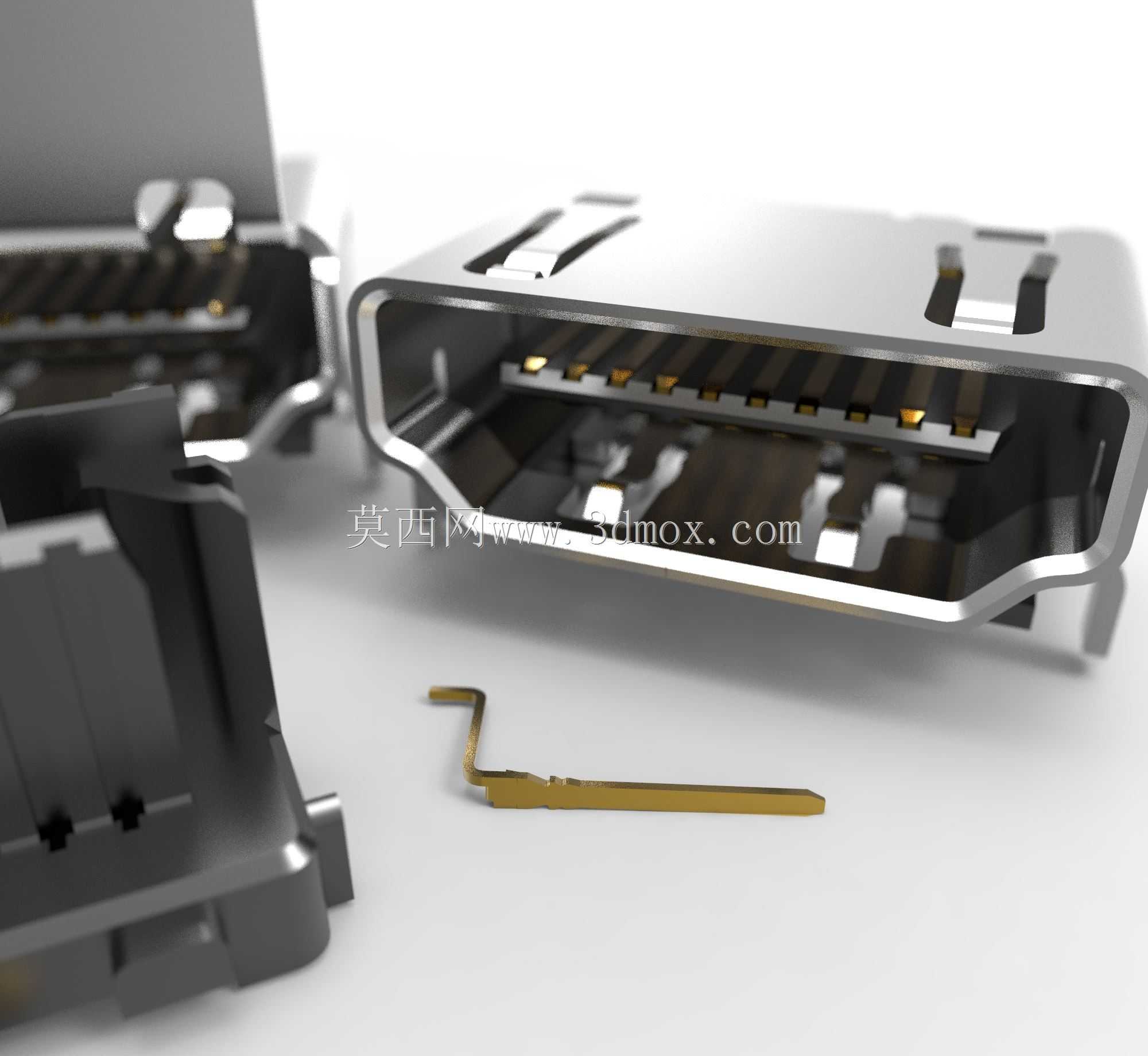

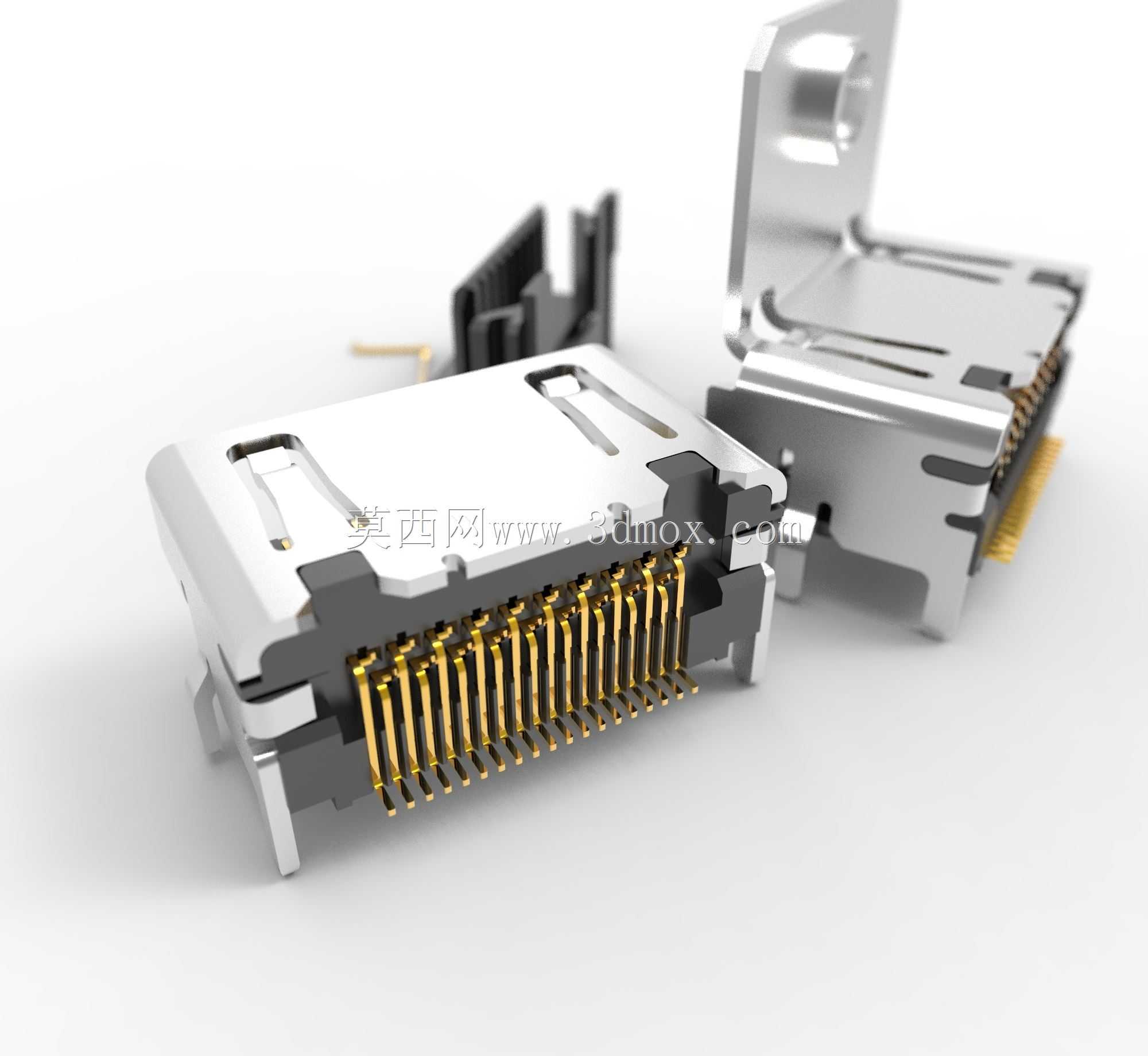

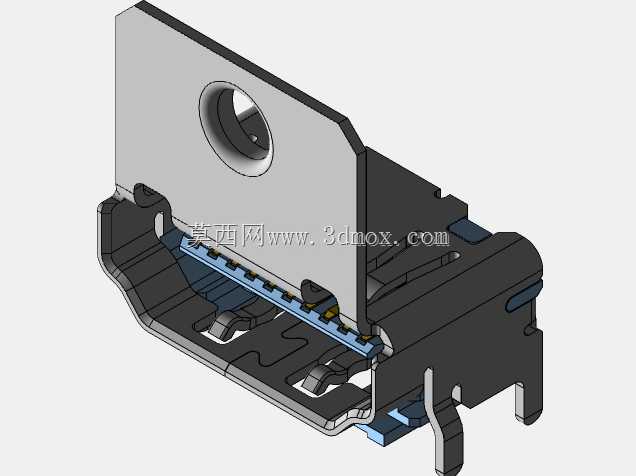

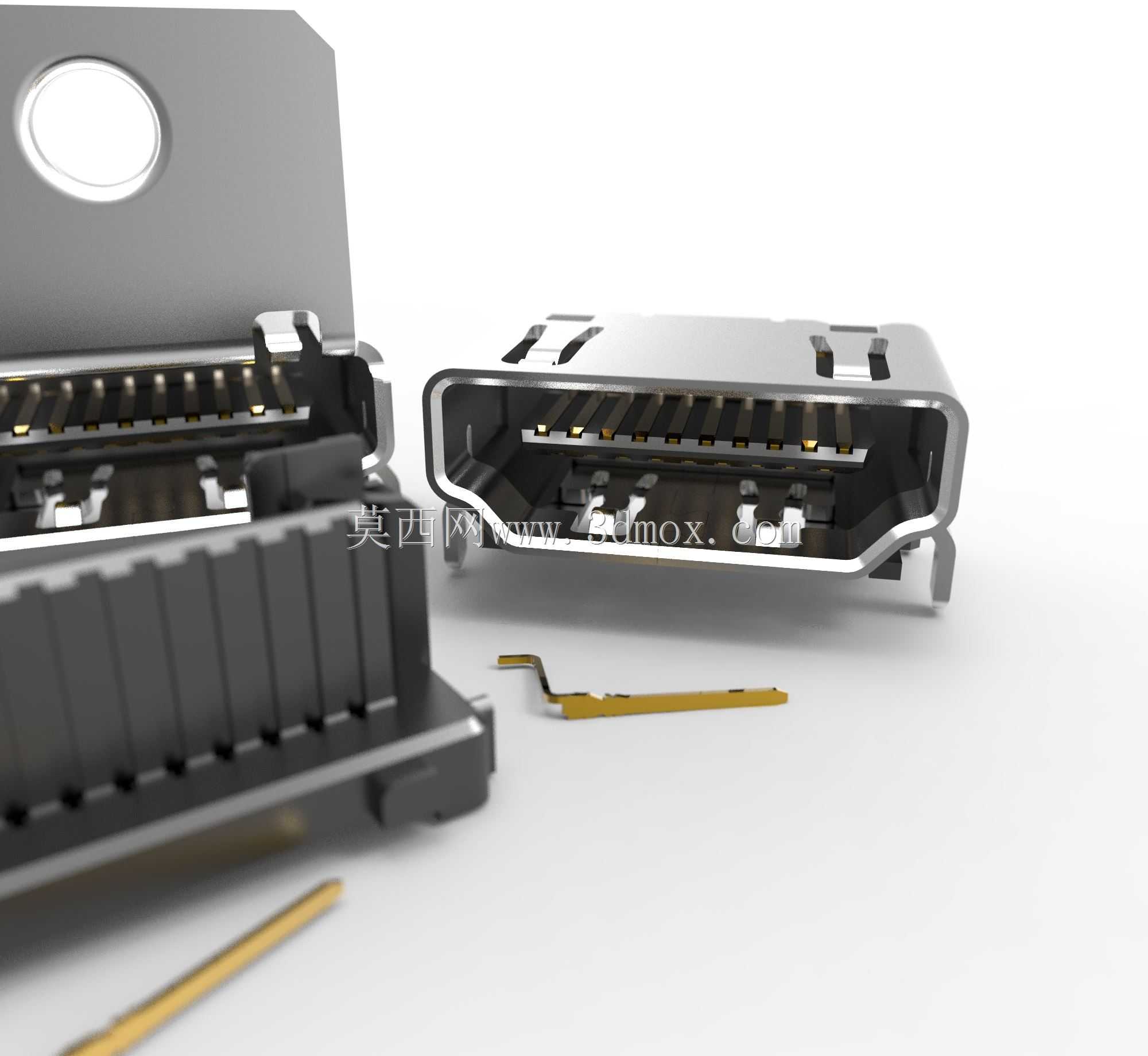

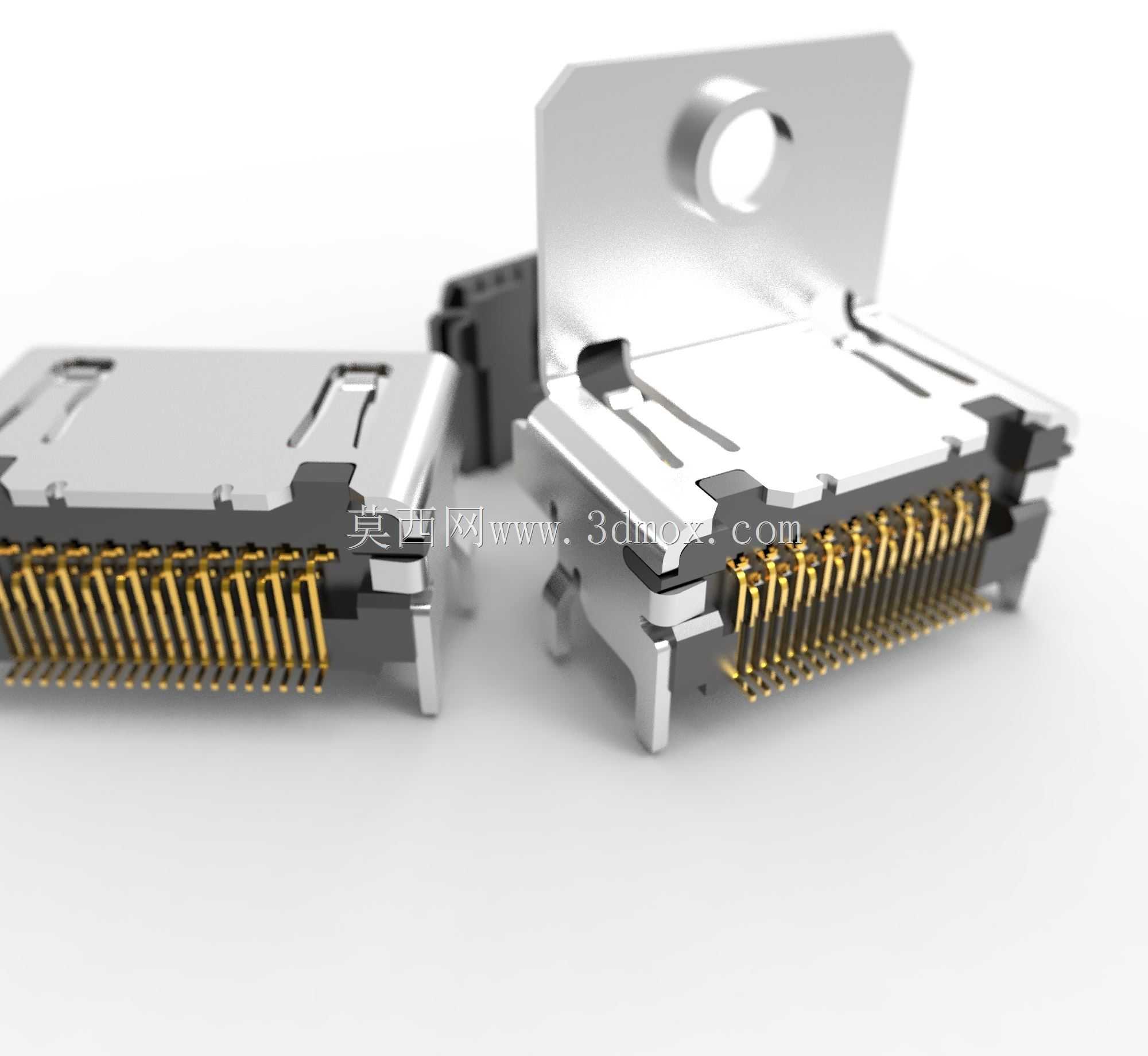

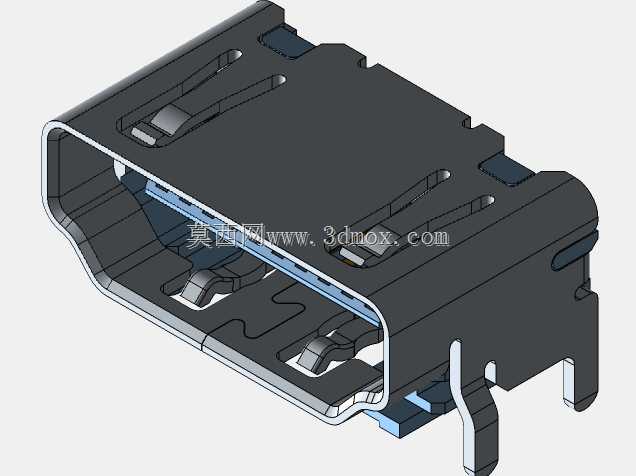

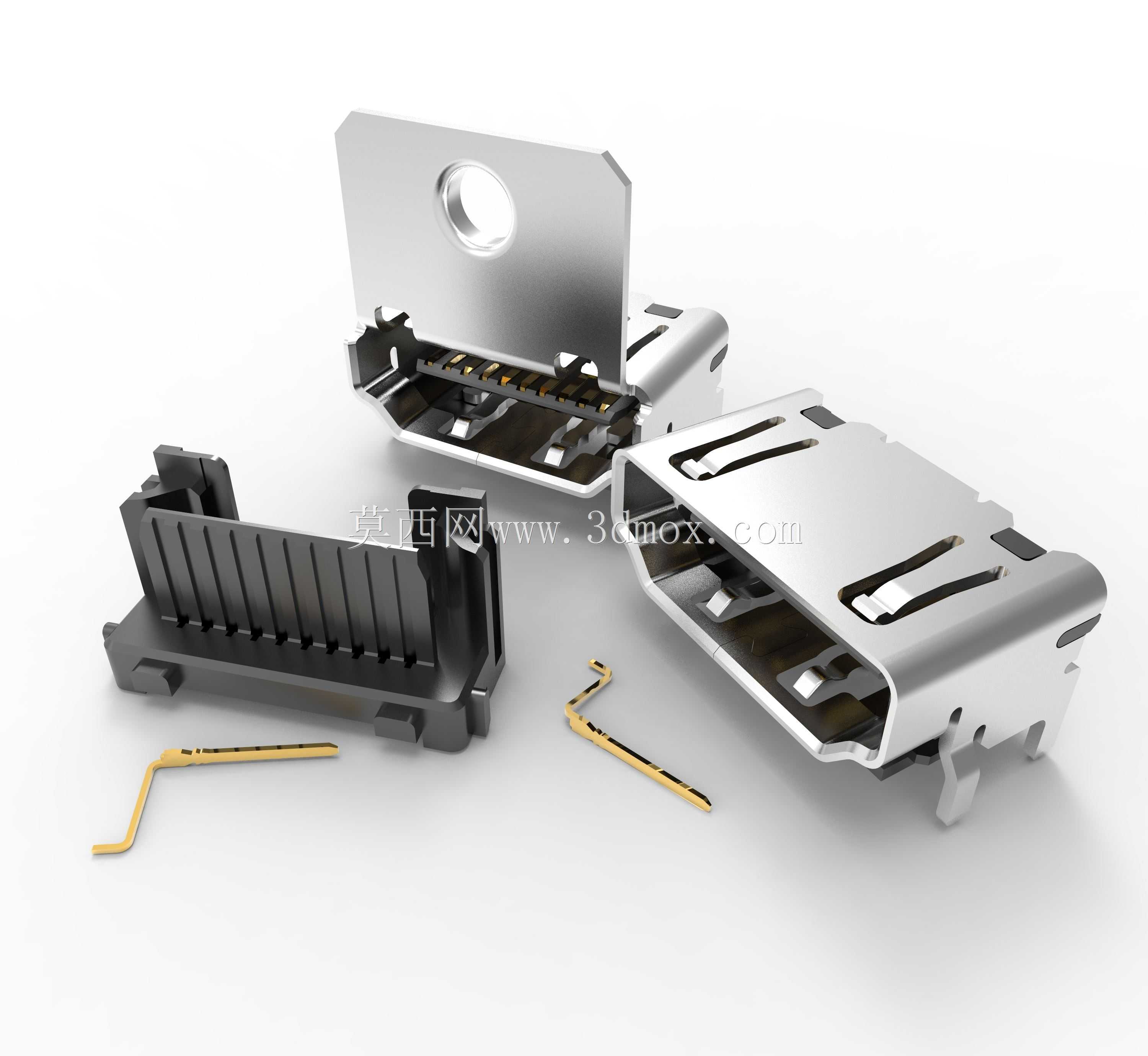

这款直角A型HDMI插座是面向消费电子、工控显示、嵌入式设备领域开发的板端信号连接部件，主要承担高清音视频信号从设备主板到外接显示终端的传输功能，适配台式电脑主板、独立显卡、工业触控一体机、嵌入式工控板、高清播放设备等产品的板载接口扩展需求，能够在设备内部空间局促、接口出线方向需要与主板平行的场景下，替代直插式HDMI接口完成信号接驳，避免直插接口占用过多设备纵深空间，优化设备内部的走线布局与结构堆叠效率。产品采用直角转向的结构设计，接口插接方向与主板板面平行，适配部分SMT焊接工艺，外壳销钉位置设计有通孔结构，焊接过程中可通过定位销精准固定在PCB对应焊盘位置，减少回流焊过程中的元件偏移问题；产品未设计法兰结构，能够进一步压缩接口在主板上的占用面积，适配高密度排布的主板元件布局需求，同时配套编带与卷盘包装形式，可直接适配SMT高速贴片机的自动化上料流程，满足规模化量产的快速焊接装配需求。在结构设计层面，这款插座拆分了金属屏蔽外壳、绝缘胶芯、信号接触端子三个核心组成部分，金属外壳采用锌合金冲压成型工艺，表面做镀镍处理，既能够保证外壳的结构强度，抵御日常插拔过程中的外力冲击，也能实现良好的电磁屏蔽效果，减少高速信号传输过程中的外界电磁干扰，避免画面出现闪屏、信号丢帧等问题；绝缘胶芯采用耐高温工程塑料注塑成型，能够承受回流焊过程中的高温环境，不会出现高温变形、端子移位的问题，胶芯内部的端子卡槽采用等距排布设计，每一个信号端子都有独立的定位槽，避免端子之间出现接触短路的问题；信号接触端子采用高弹性铜合金材质，表面做镀金处理，既能够保证多次插拔后的接触可靠性，降低接触电阻，也能提升信号传输的稳定性，支持高清规格的音视频信号无损传输。在安装边界与尺寸设计上，这款插座严格遵循HDMI A型接口的标准规范，接口插接端的外形尺寸、插接深度完全符合通用HDMI公头的适配要求，能够兼容所有标准A型HDMI线材的插拔使用；焊接端的焊盘位置、引脚间距完全匹配行业通用的PCB封装尺寸，设计人员在进行主板Layout时可直接调用标准封装，无需单独调整焊盘布局；直角转向的结构将接口的整体高度控制在较低范围，不会在主板垂直方向占用过多空间，适配薄型化设备的内部结构设计要求，外壳上的定位孔与PCB板上的定位柱精准对应，焊接完成后可进一步提升接口的固定强度，避免频繁插拔导致接口从主板上脱落。在实际应用场景中，这款无法兰直角HDMI插座特别适合对设备内部空间利用率要求较高的产品，比如紧凑型ITX主板、薄型工控主机、嵌入式显示模块等设备，既能够满足高清信号的传输需求，又能最大化压缩接口占用的结构空间，帮助设计人员优化设备的整体尺寸；同时SMT贴片的焊接形式能够适配全自动化的生产装配流程，减少人工插件的工序成本，提升批量生产的装配效率，编带卷盘的包装形式也能减少生产过程中的元件损耗，适配高速贴片生产线的作业节奏。
