富士康DSUB多规格连接器组合结构

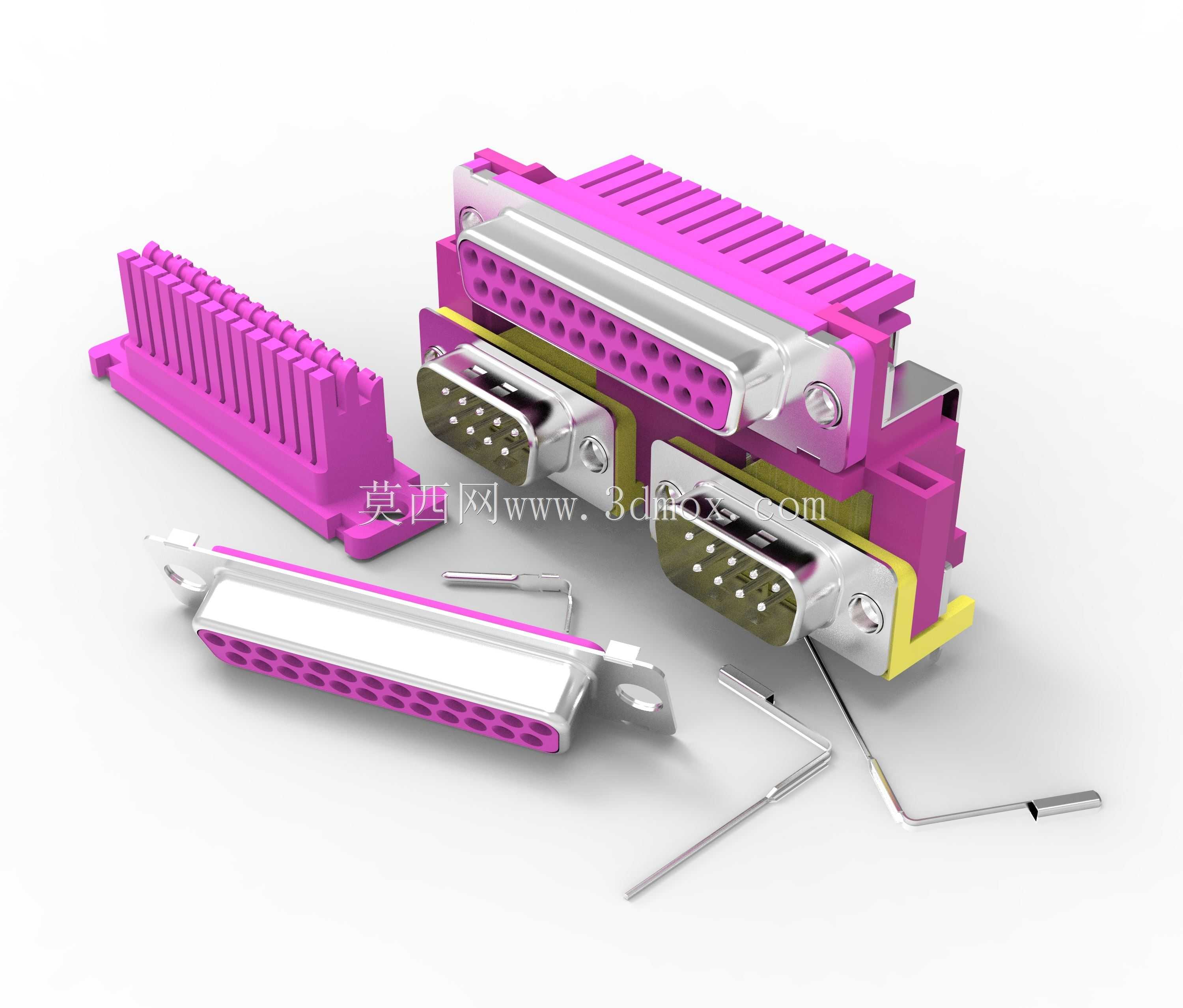

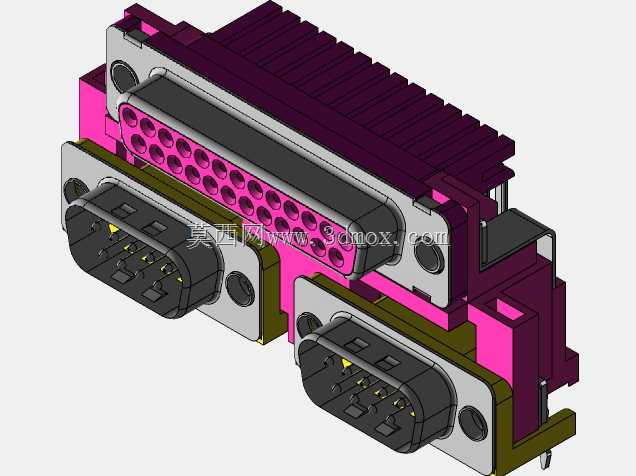

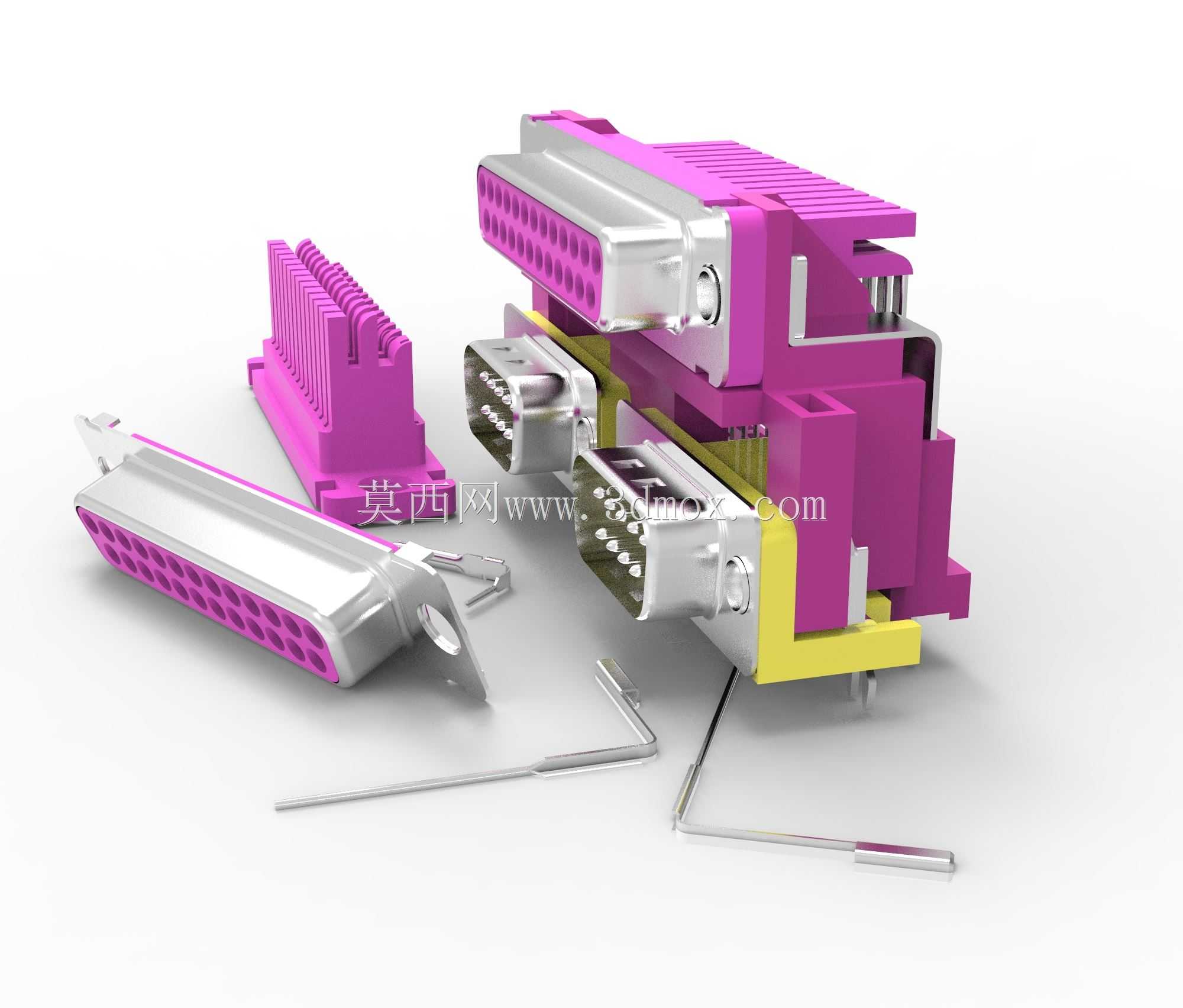

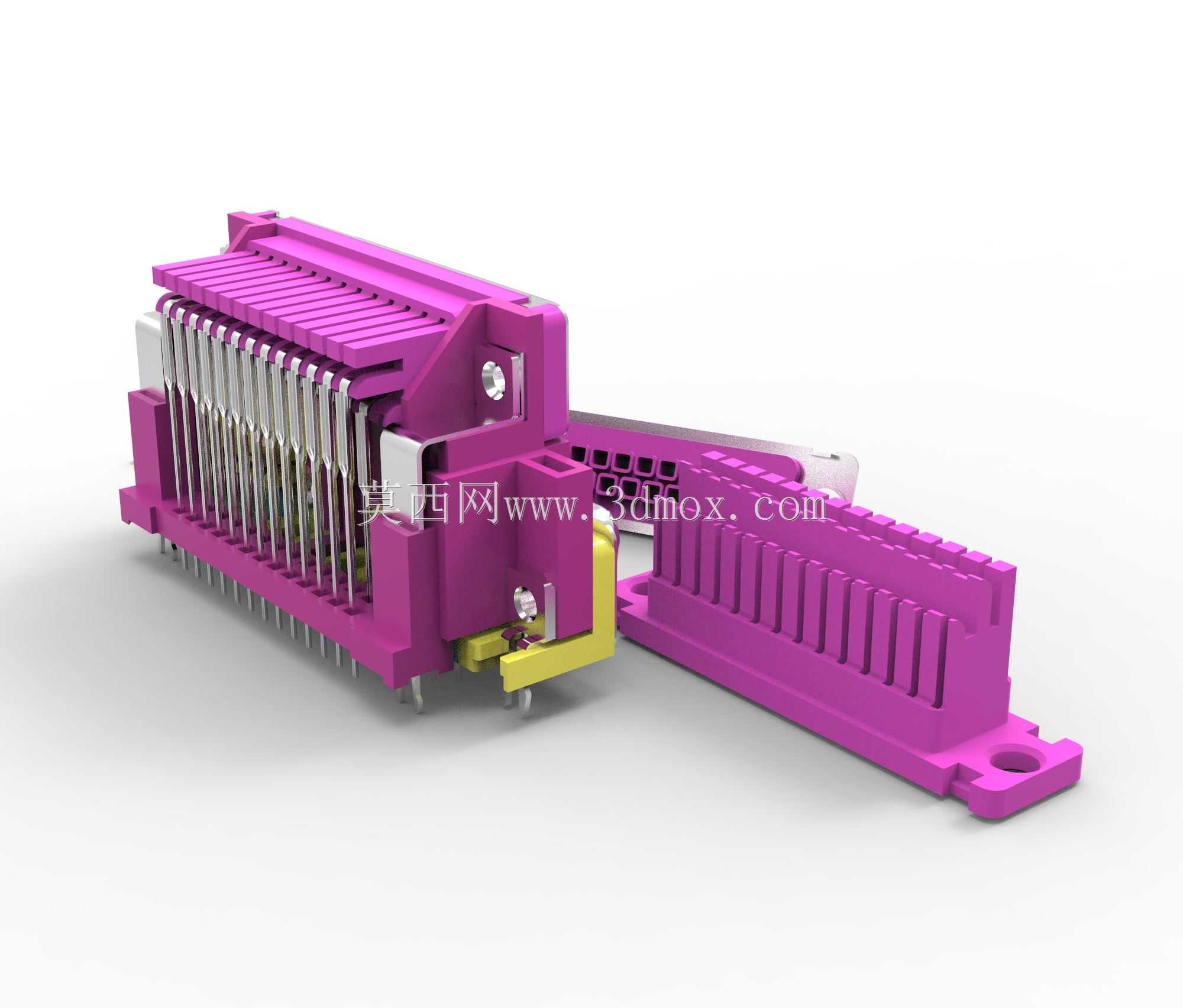

这款DSUB连接器组合覆盖25针内螺纹、9针外螺纹、9针内螺纹三种常用规格，是电子设备内部实现信号与低速数据传输的核心互联部件，广泛应用于台式计算机主板外接端口、工业控制设备通讯接口、老式显示设备信号接驳、工控机柜内部板卡互联等场景，能够在设备内部完成板卡与外设、板卡与板卡之间的稳定信号导通，是计算机硬件、工业电子领域应用历史久、可靠性经过长期验证的经典接插件方案。

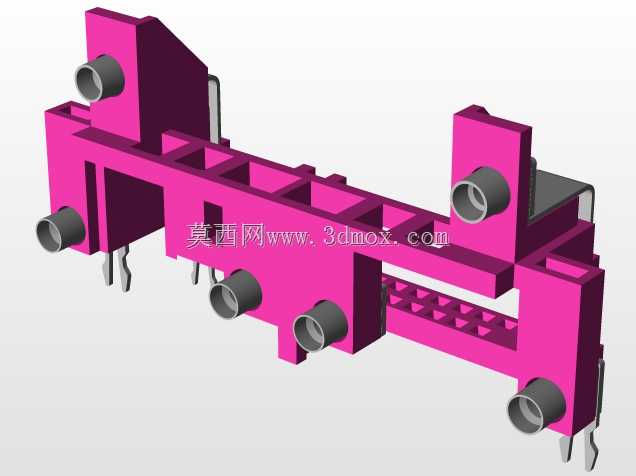

从功能特性来看，该系列连接器采用金属外壳搭配绝缘基座的结构设计，金属外壳能够提供可靠的电磁屏蔽效果，减少外界电磁干扰对传输信号的影响，同时金属壳体的结构强度更高，能够承受日常插拔过程中的外力冲击，避免内部插针出现弯折、错位问题；绝缘基座采用耐高温的工程塑料材质，能够适配波峰焊、回流焊等常规电路板焊接工艺的温度要求，不会在焊接过程中出现基座变形、插针移位的问题；不同针数的规格分别对应不同的传输需求，25针规格多用于并行数据传输场景，9针规格多用于串行通讯场景，能够覆盖绝大多数常规低速信号互联的使用需求。

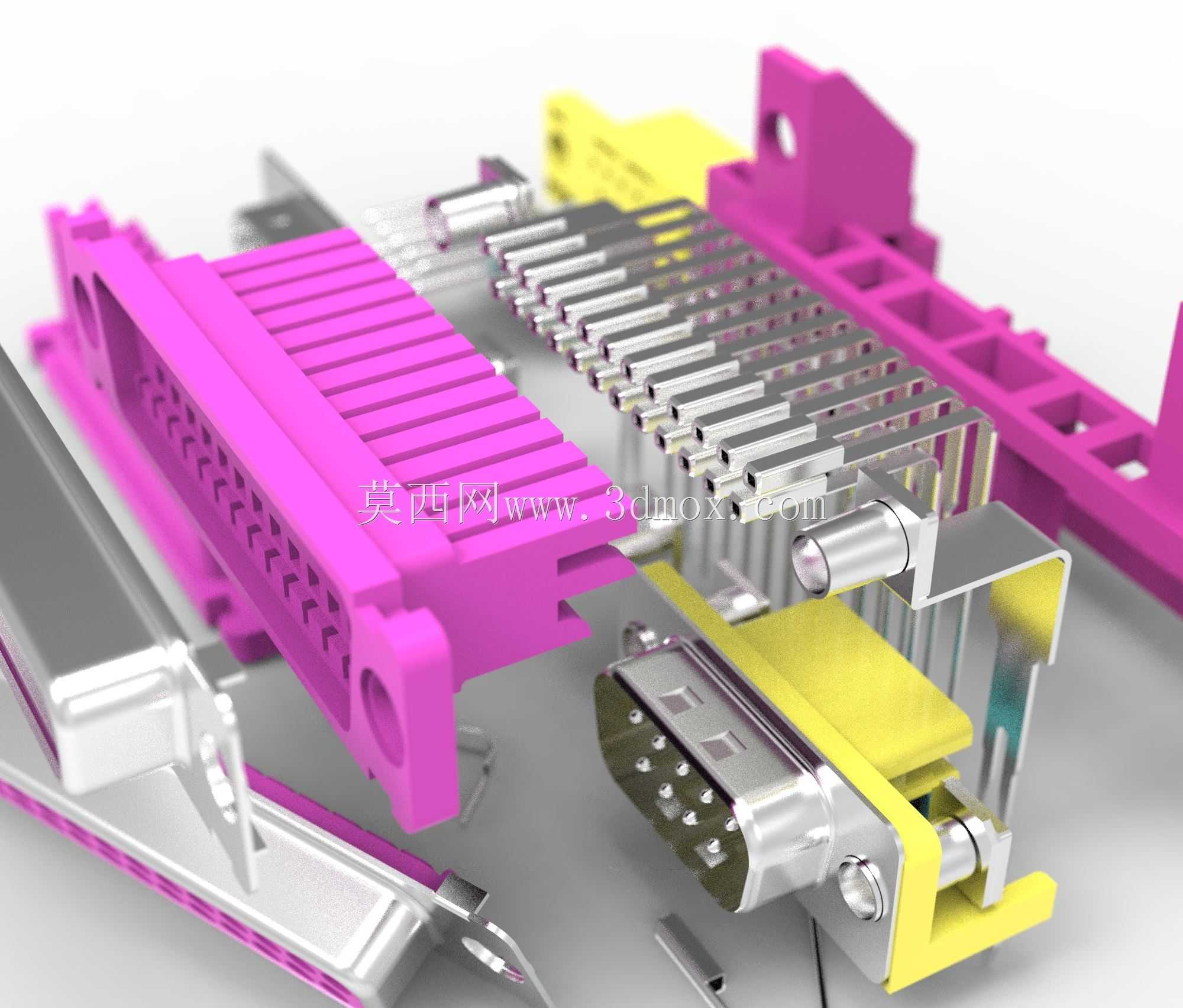

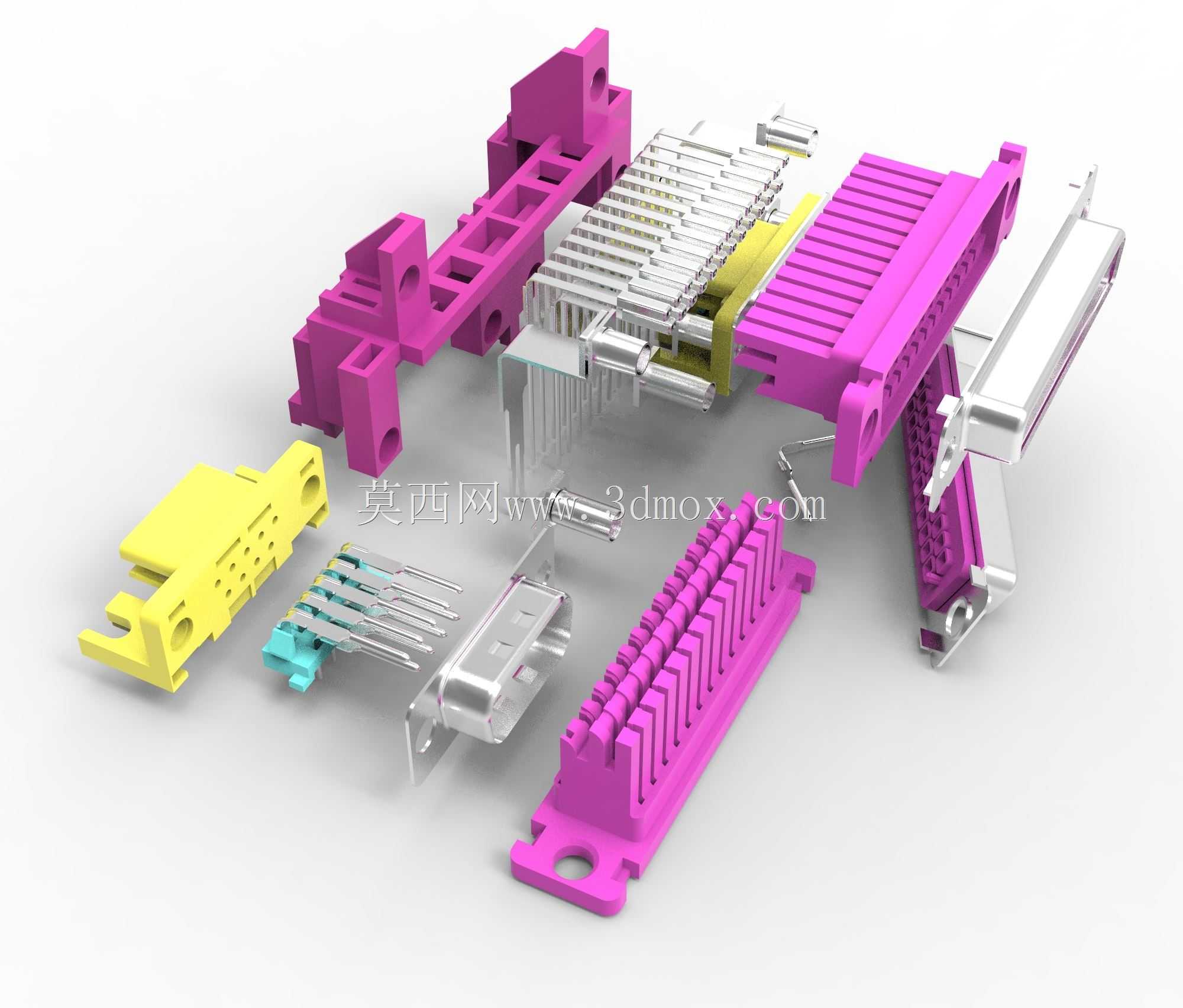

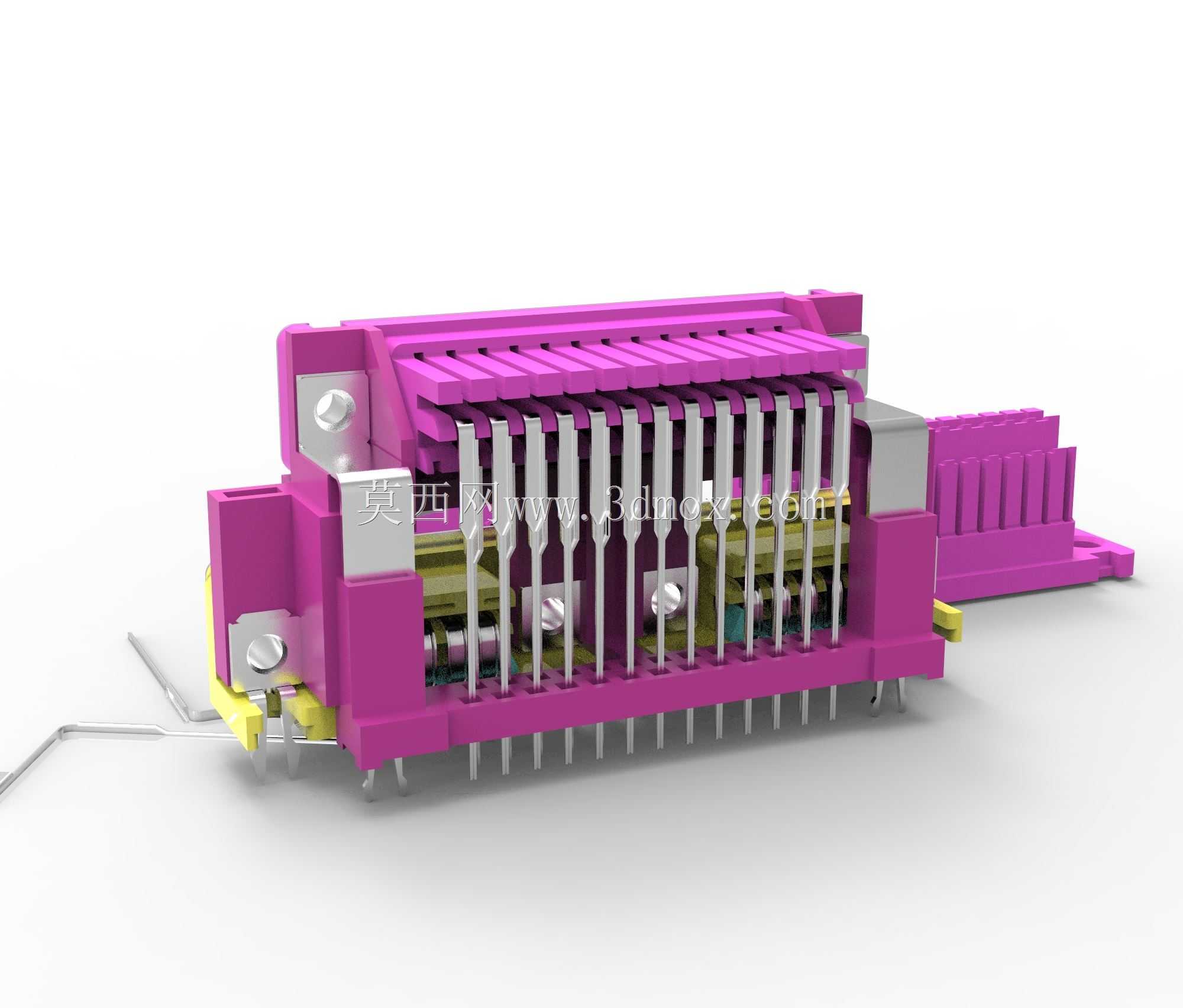

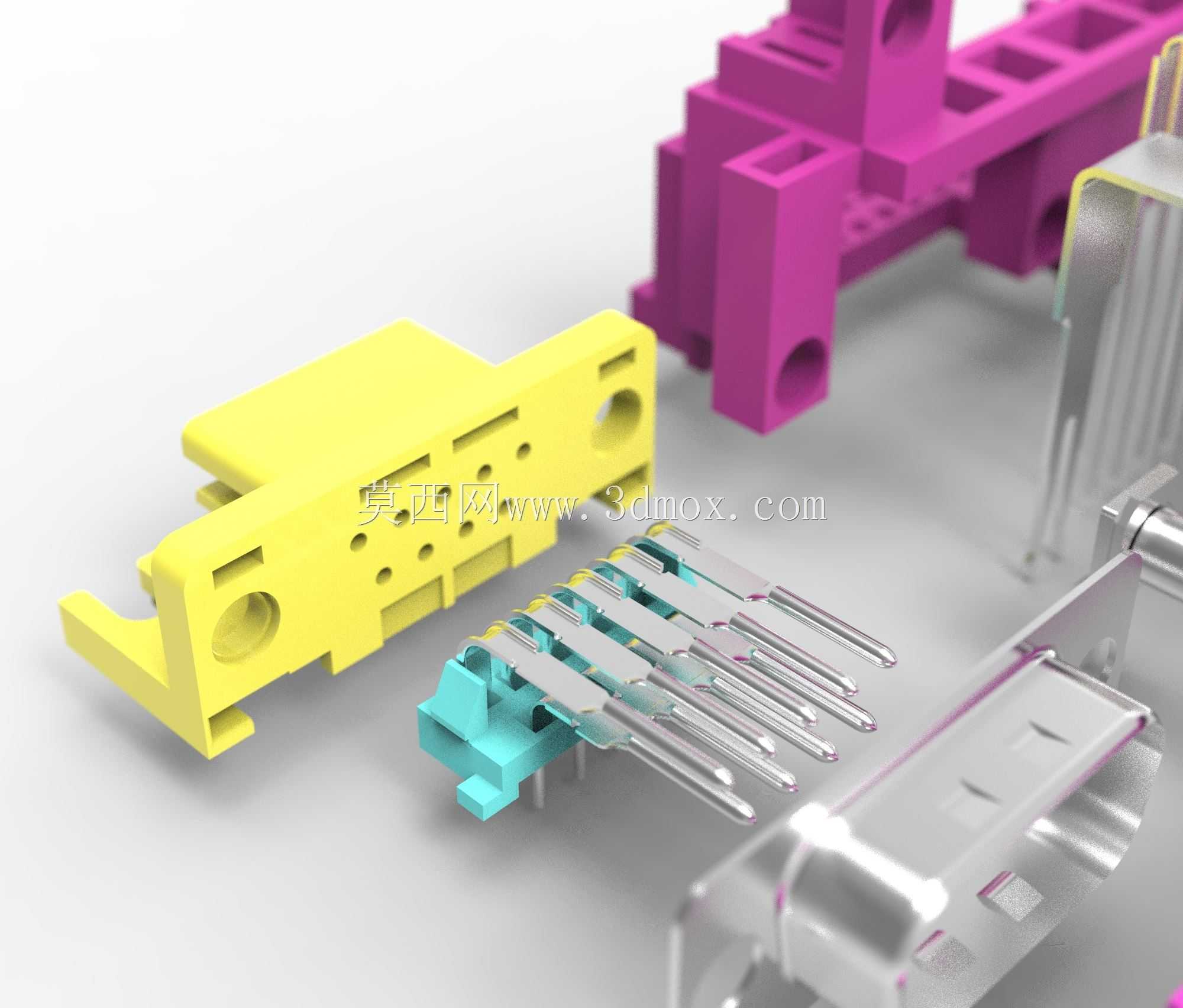

在设计思路上，该连接器组合充分考虑了批量生产与现场装配的便利性，所有部件采用模块化拆分设计，绝缘基座、金属外壳、插针组件、固定配件均可独立生产后完成组装，能够有效降低生产环节的工艺难度，提升生产效率；插针采用镀金工艺处理，能够降低接触电阻，提升抗氧化能力，保证长期使用过程中的接触稳定性，避免出现接触不良导致的信号中断问题；配套的固定螺丝与安装卡扣结构，能够在连接器插合后完成锁紧固定，避免设备运输、使用过程中因为震动出现连接器松脱的问题。

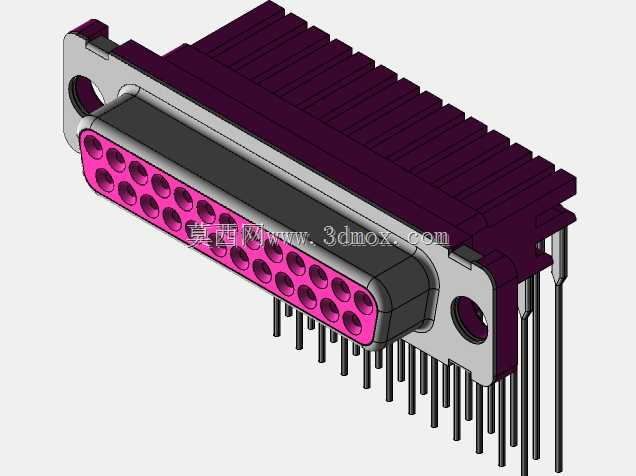

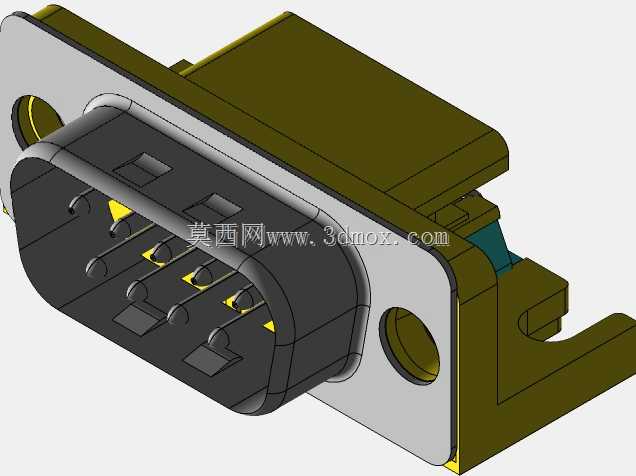

从安装边界与尺寸适配来看，该系列连接器完全遵循行业通用的DSUB连接器尺寸规范，25针规格与9针规格的安装孔位间距、壳体外形尺寸、插针排布间距均符合通用标准，能够直接适配市面上常规的机箱挡板开孔、板卡安装位尺寸，不需要额外进行结构修改即可完成替换安装；连接器焊接端的插针长度、引脚间距适配常规厚度的印刷电路板，焊接后引脚露出长度符合行业通用的焊接工艺要求，不会出现引脚过长导致的短路、引脚过短导致的焊接不牢问题；连接器插合后的插拔力经过合理设计，既能够保证插合后的连接紧密性，又不会因为插拔力过大导致现场装配困难。
