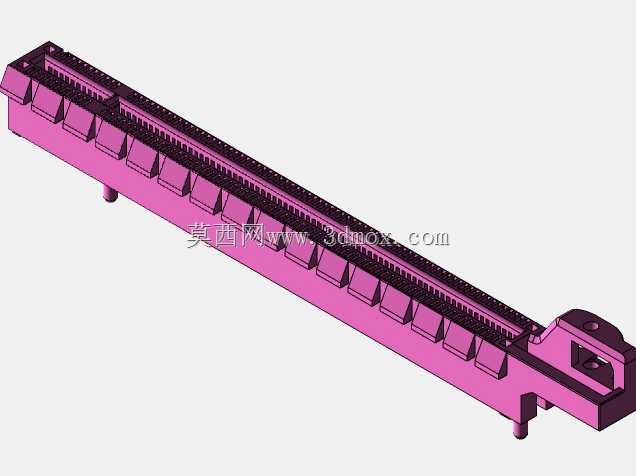

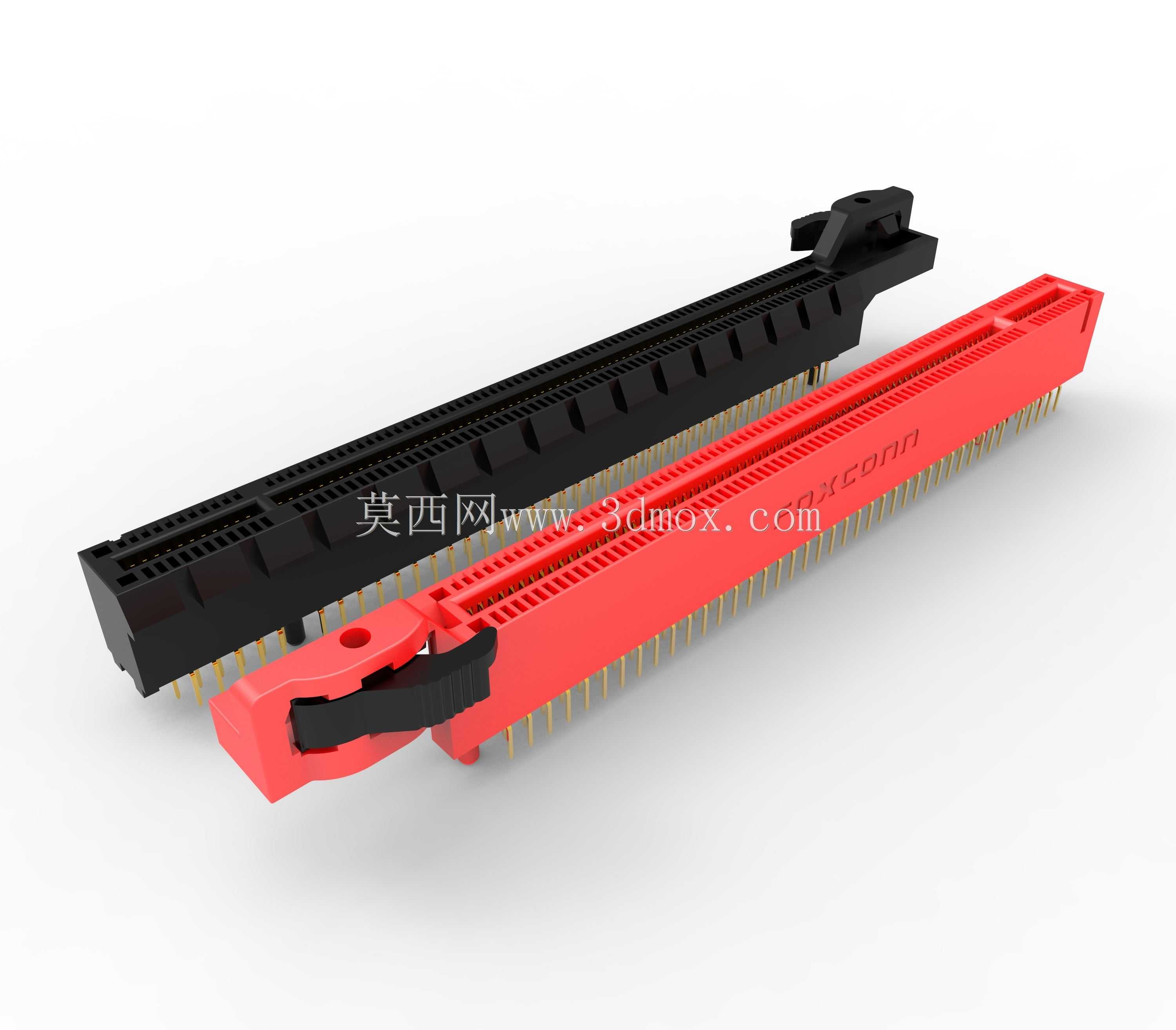

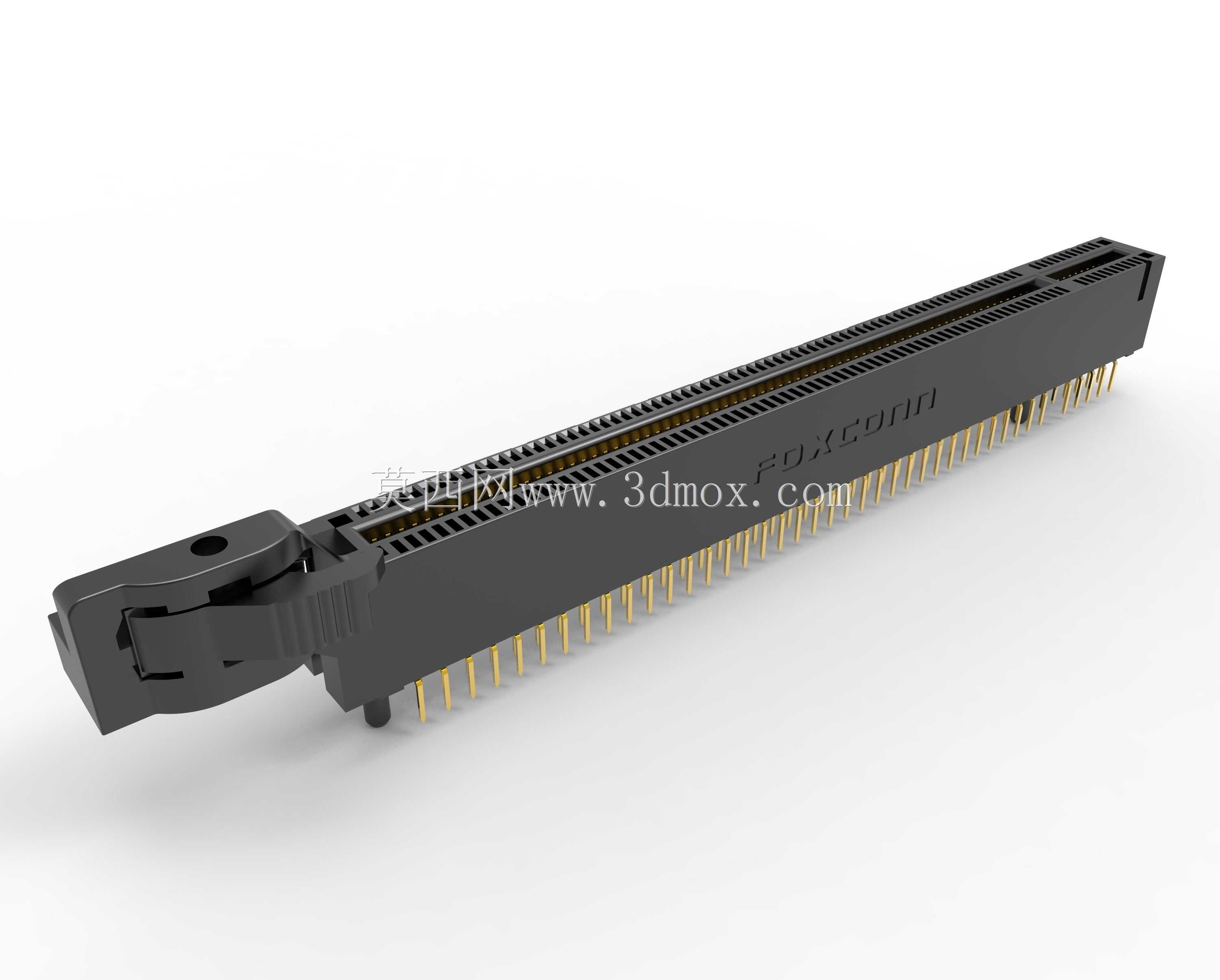

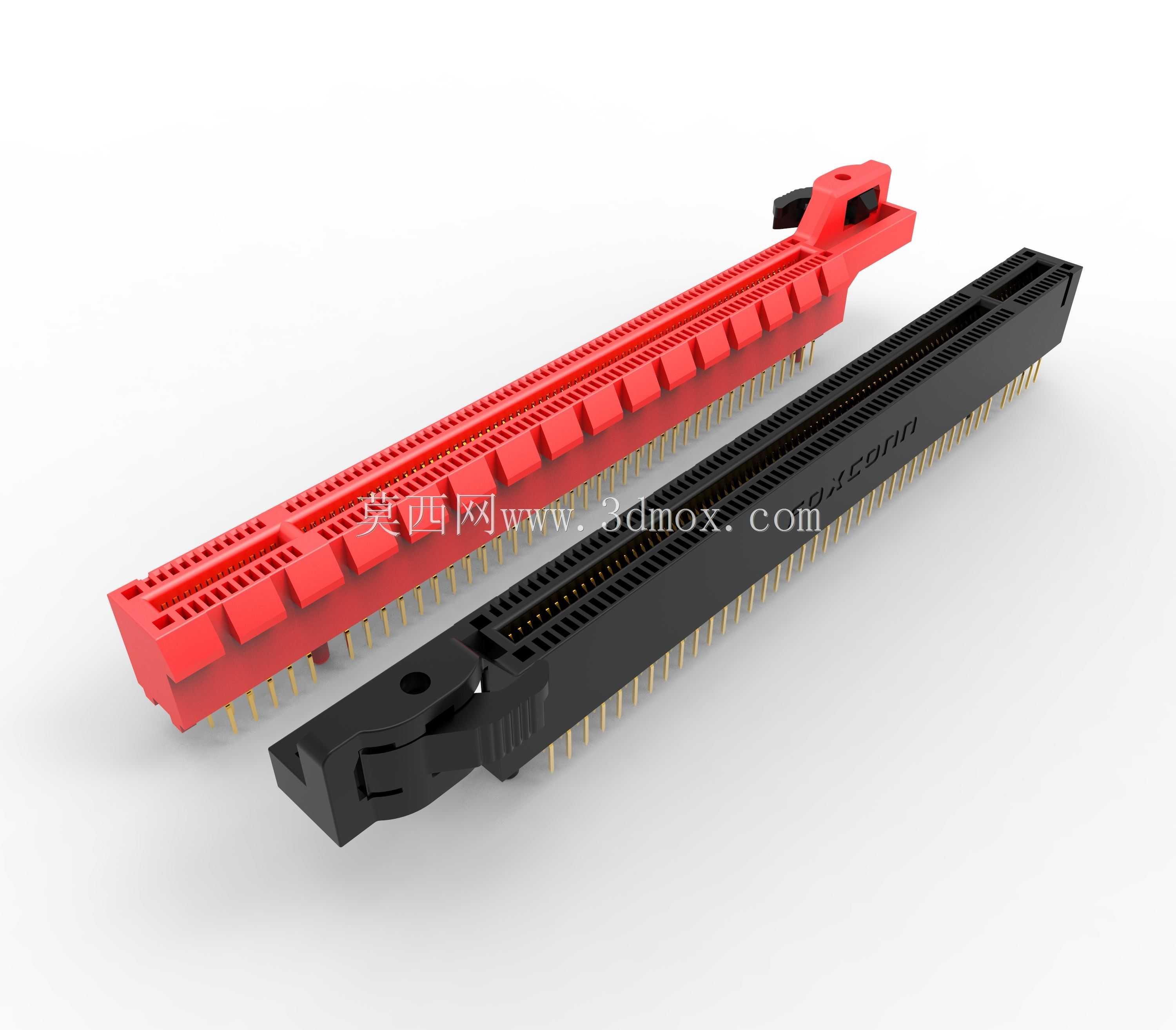

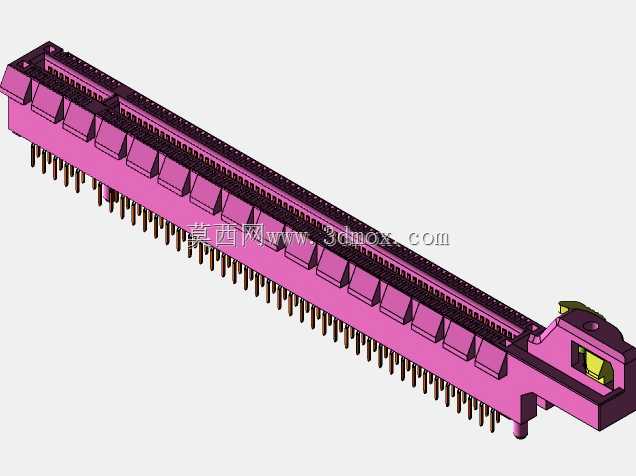

PCIE X16板卡垂直安装插槽连接器

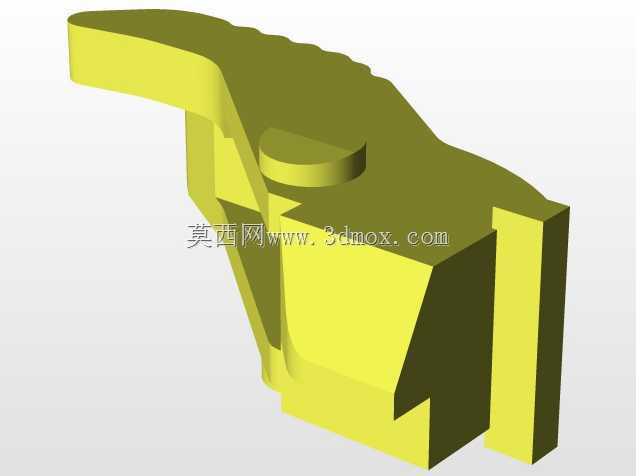

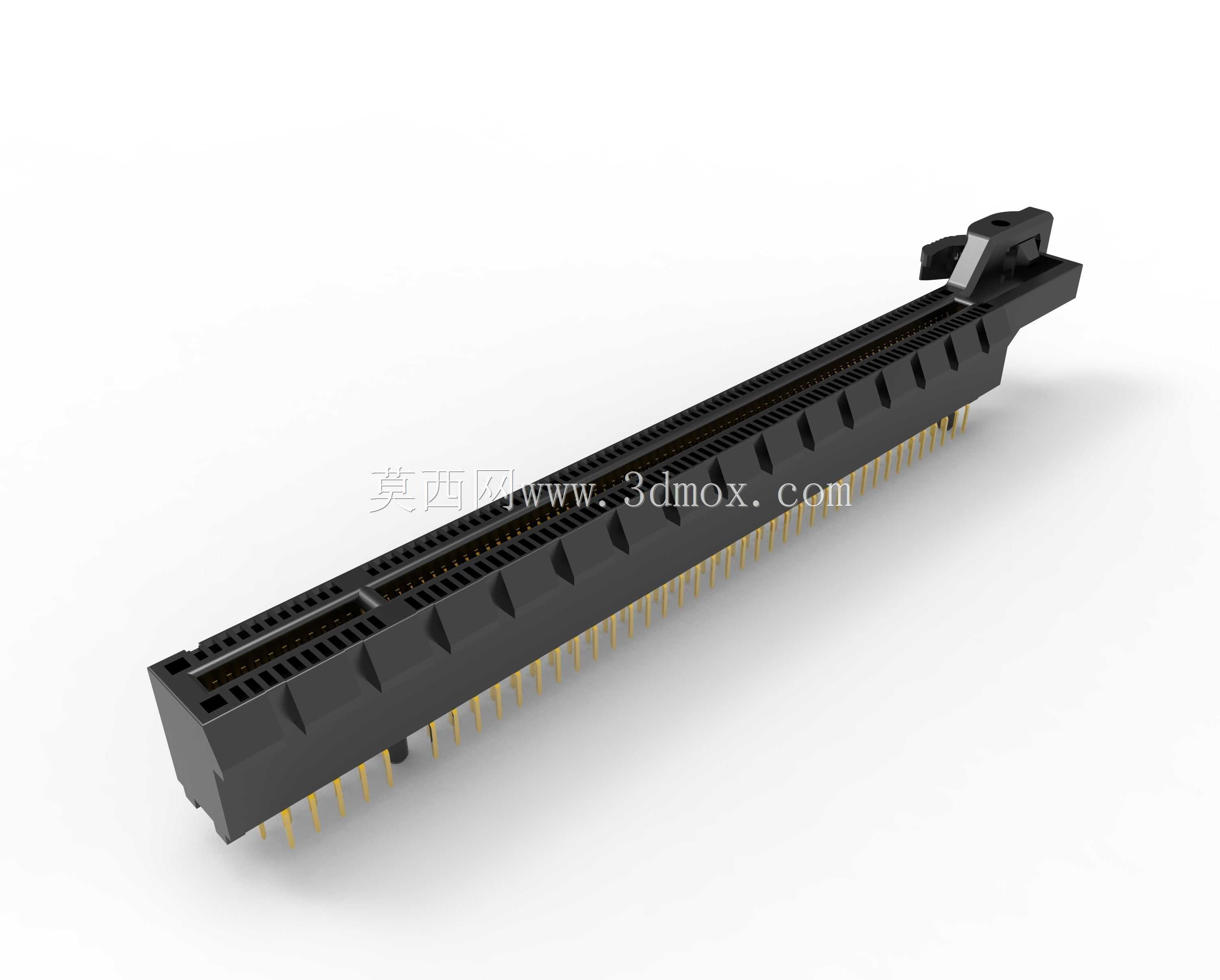

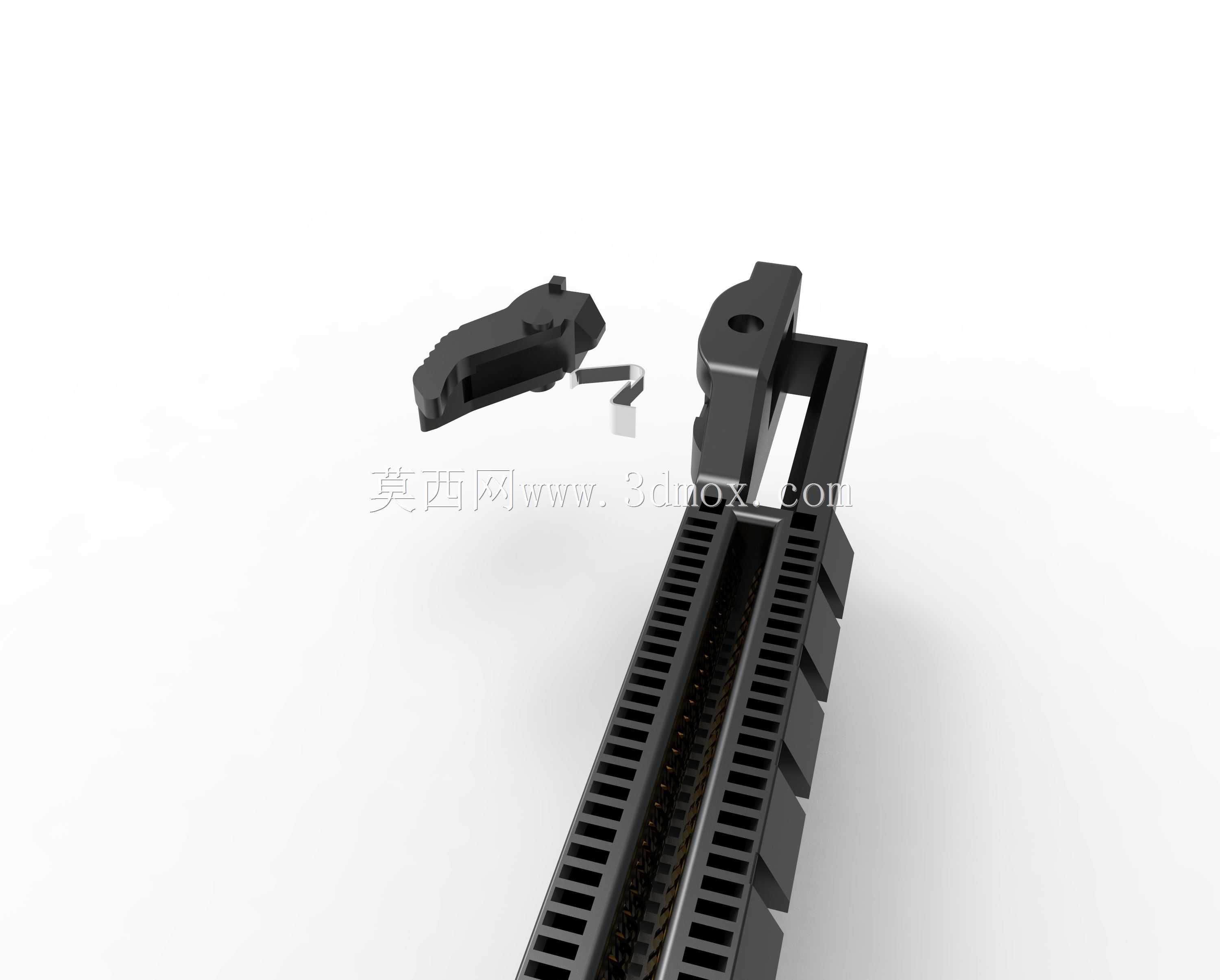

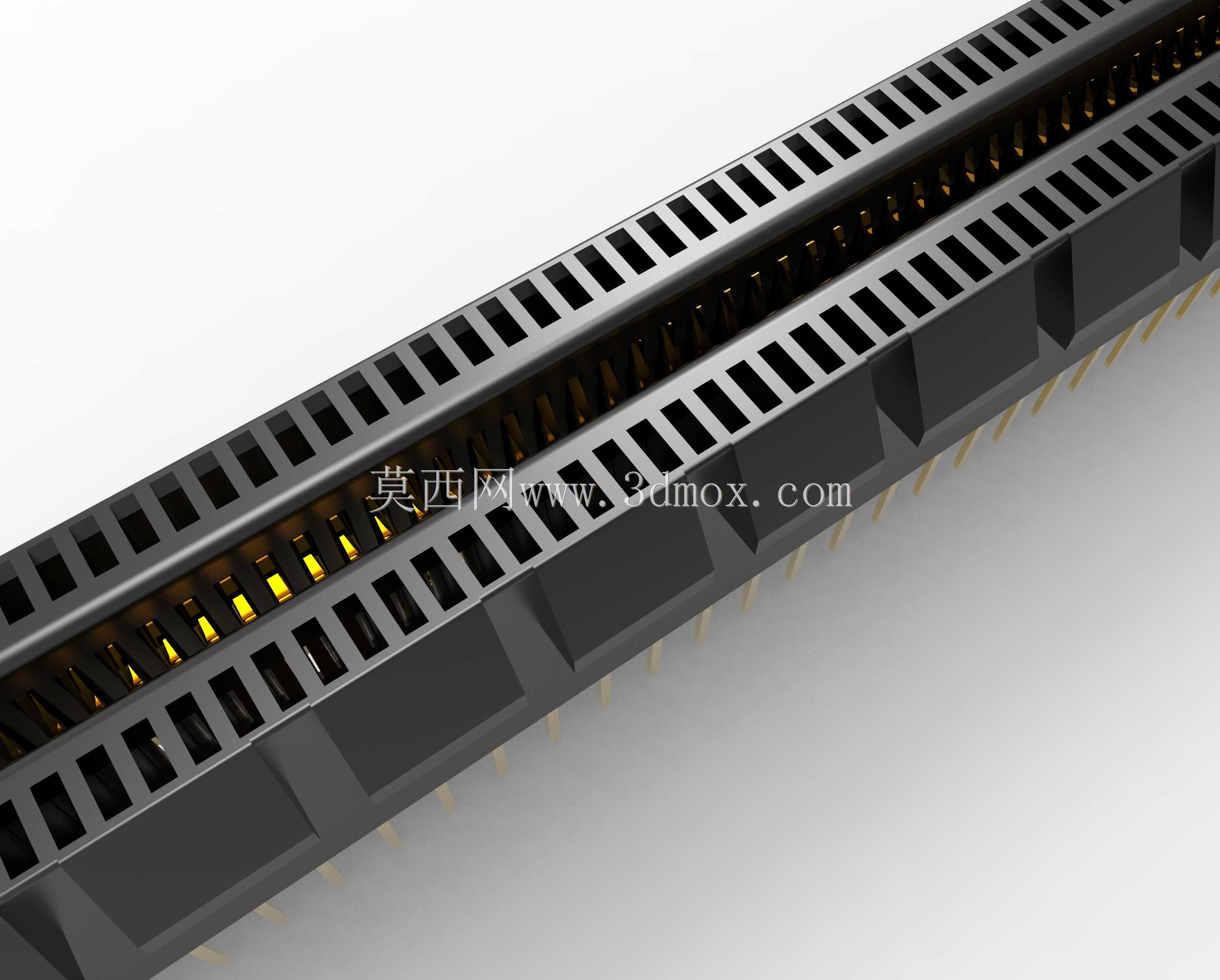

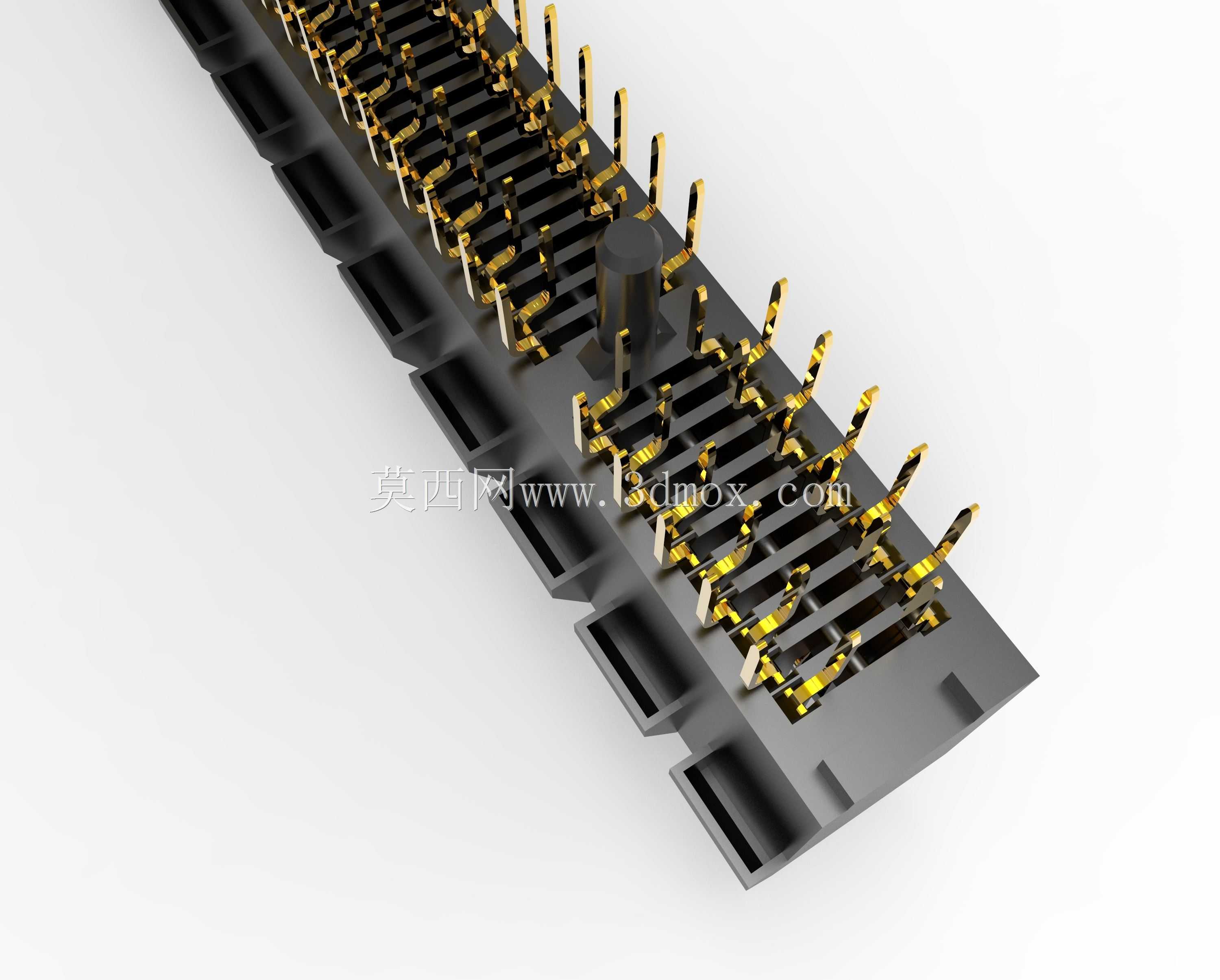

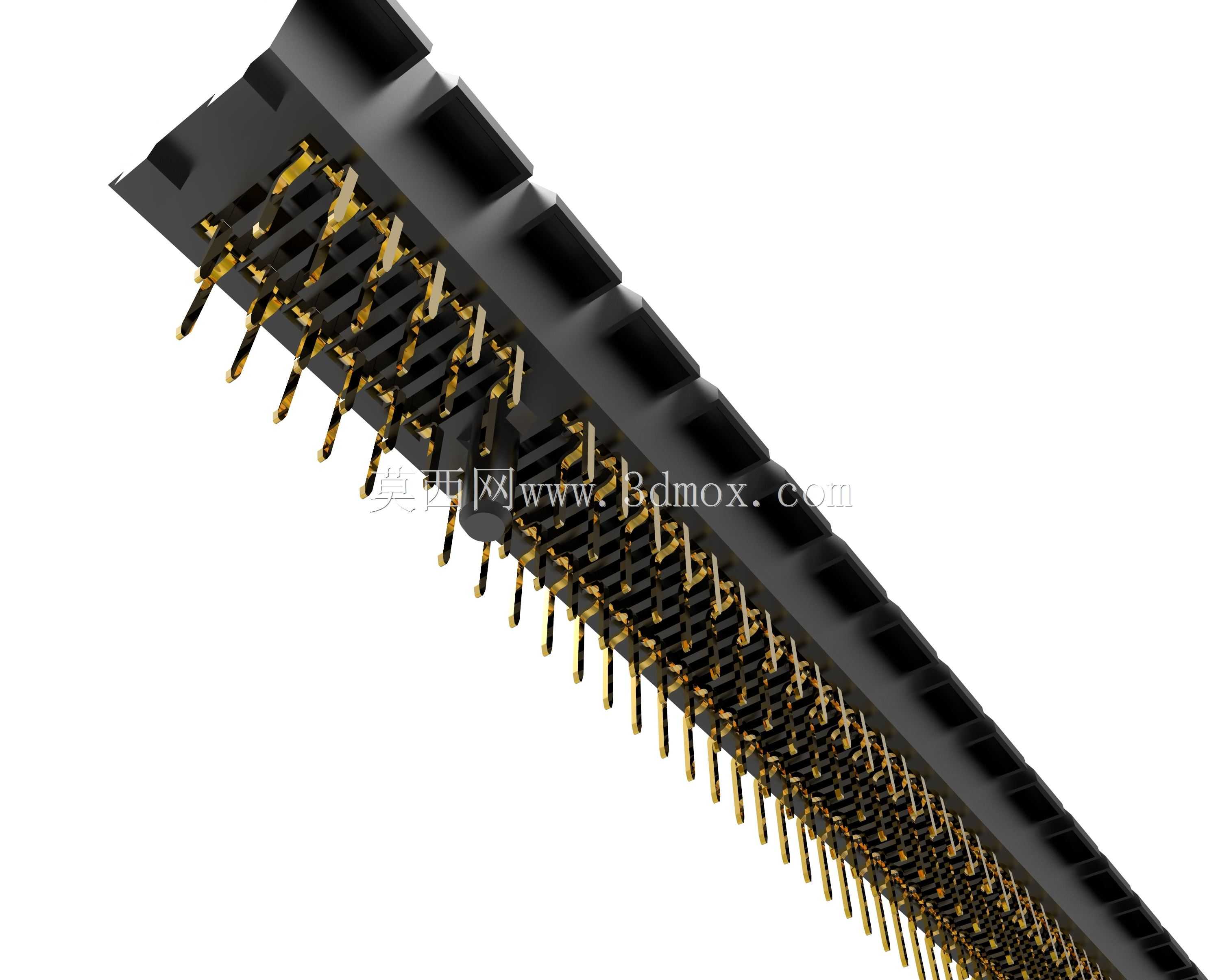

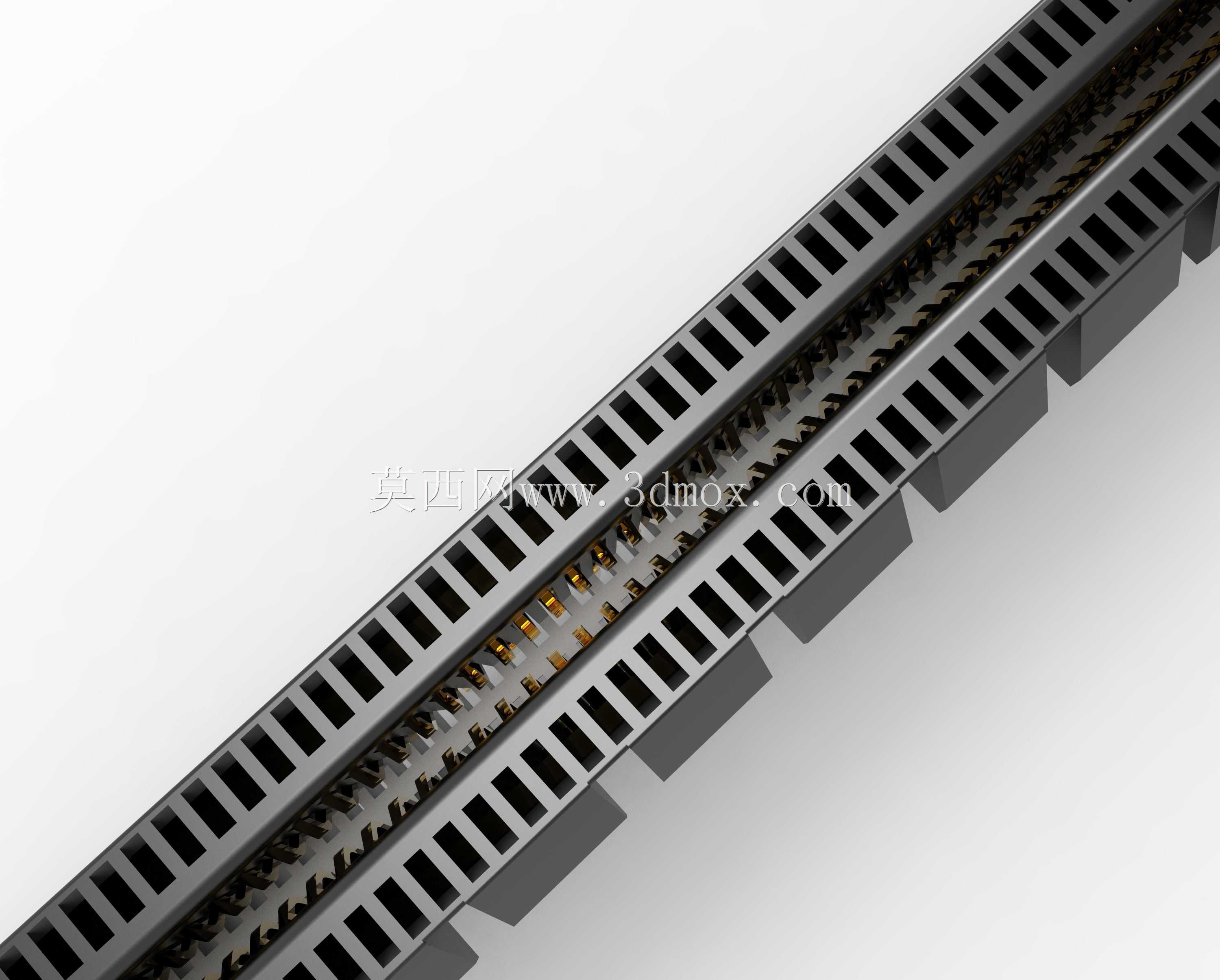

这款PCI Express X16连接器是台式计算机主板与扩展卡之间实现高速信号互联的核心接插部件，主要应用于消费级台式电脑、工业控制计算机、服务器主板的硬件扩展场景，承担显卡、高速采集卡、NVMe扩展卡、万兆网卡等PCIe协议外设与主板之间的信号传输与物理固定功能，是当前计算机硬件体系中应用最广泛的高速扩展接口组件。该款连接器为PTH垂直直插式结构，适配1.00mm标准引脚节距，采用通孔焊接方式固定在PCB主板上，插合端沿垂直于主板平面的方向延伸，可让扩展卡平行于主板板面安装，有效缩减整机内部的横向占用空间，适配紧凑型机箱、一体机等对内部空间有严格限制的硬件装配场景。从功能特性来看，这款连接器完整覆盖PCIe X16通道的164个信号触点，触点采用镀金工艺处理，既能够保证高速差分信号传输过程中的阻抗连续性，降低信号损耗与串扰，满足PCIe协议下高带宽数据传输的稳定性要求，也能提升触点的耐磨抗氧化性能，保障多次插拔后的接触可靠性。连接器侧边集成了带卡扣的锁止结构，当扩展卡金手指完全插入插槽后，卡扣可自动卡合在扩展卡端部的定位缺口处，避免设备运输、使用过程中因震动、拉扯导致扩展卡松脱移位，拆卸扩展卡时只需拨动卡扣即可解锁，操作便捷。在设计思路上，这款连接器充分考虑了批量生产与实际装配的需求，引脚采用规整的矩阵式排布，适配标准波峰焊、回流焊的生产工艺要求，塑胶主体采用耐高温、高机械强度的工程塑料注塑成型，可承受焊接过程中的高温冲击，长期使用下也不会出现形变、脆裂问题。连接器的插合端做了导向倒角设计，扩展卡插入时可自动对位，避免插歪导致的金手指、触点损伤，两端的定位柱可在焊接前预先卡入主板的定位孔中，提升SMT贴片、焊接过程中的位置精度，减少生产不良率。从安装边界来看，这款连接器焊接端引脚长度适配常规1.6-2.0mm厚度的PCB板，塑胶主体的高度、宽度尺寸完全符合PCIe CEM规范要求，不会与主板上的内存插槽、CPU散热模组、M.2接口等周边部件产生安装干涉，插槽端部的锁扣结构活动行程经过精准核算，解锁操作时不会触碰到周边焊接的电容、电阻等小型贴片元件。塑胶主体的卡槽内部设置了防呆凸筋，仅支持对应缺口的PCIe X16、X8、X4设备正向插入，从物理层面避免反插、错插导致的硬件烧毁问题，不同配色的塑胶主体可用于区分不同版本、不同功能的插槽，方便主板生产组装与后期用户维护识别。连接器的焊脚位置预留了充足的焊盘空间，既可以保证焊接后的结构强度，也方便后期维修时的拆焊操作，触点的接触压力经过精准调校，既可以保证插合后的接触可靠性，也不会让插拔力过大导致用户安装扩展卡时损坏主板或板卡。
