PCIe X16垂直插接连接器结构设计

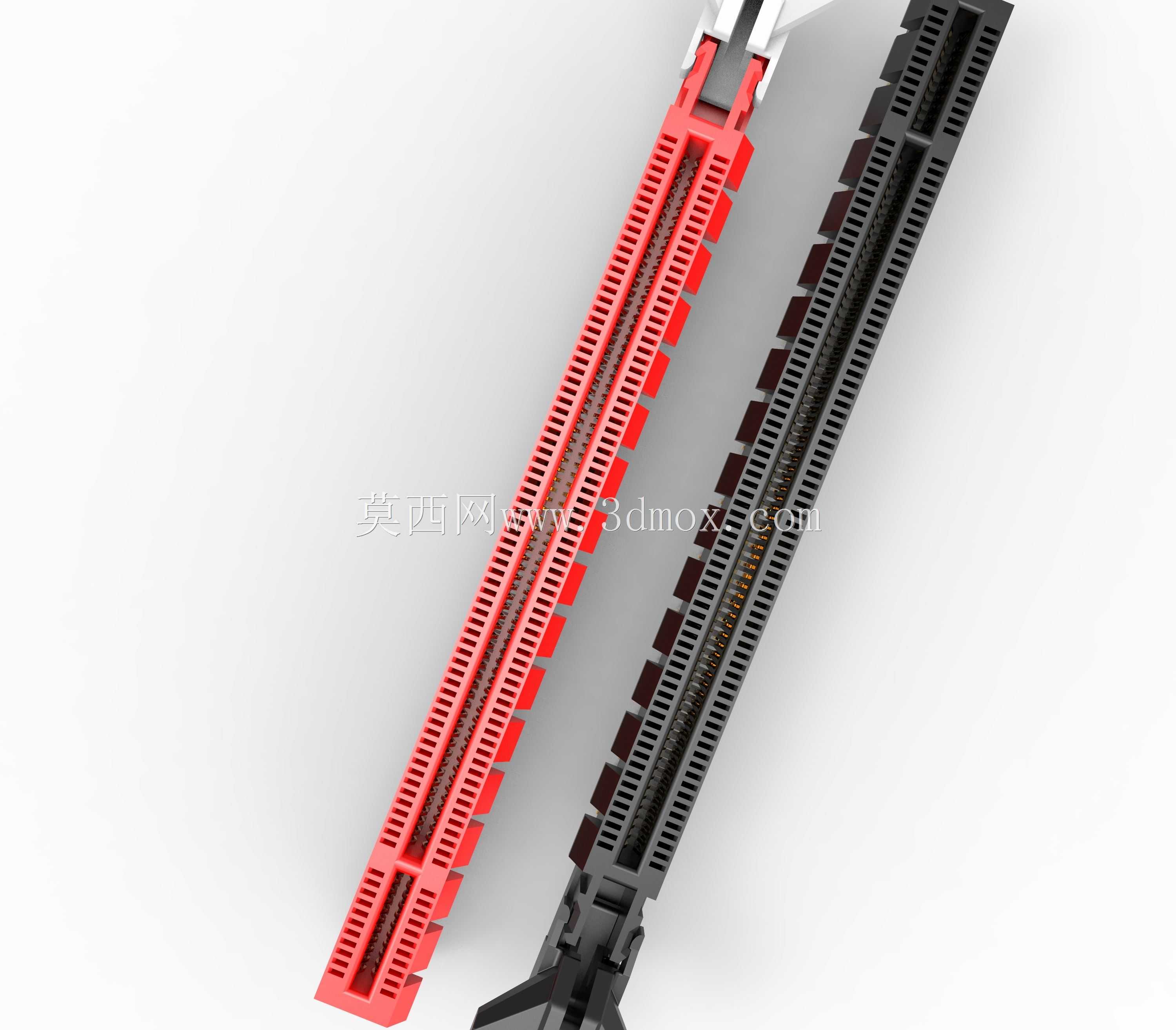

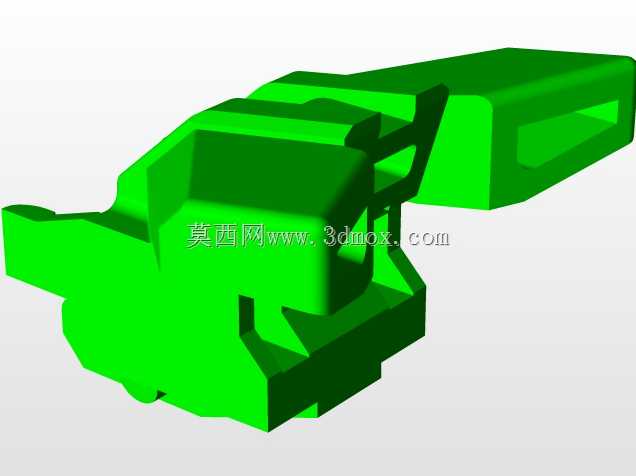

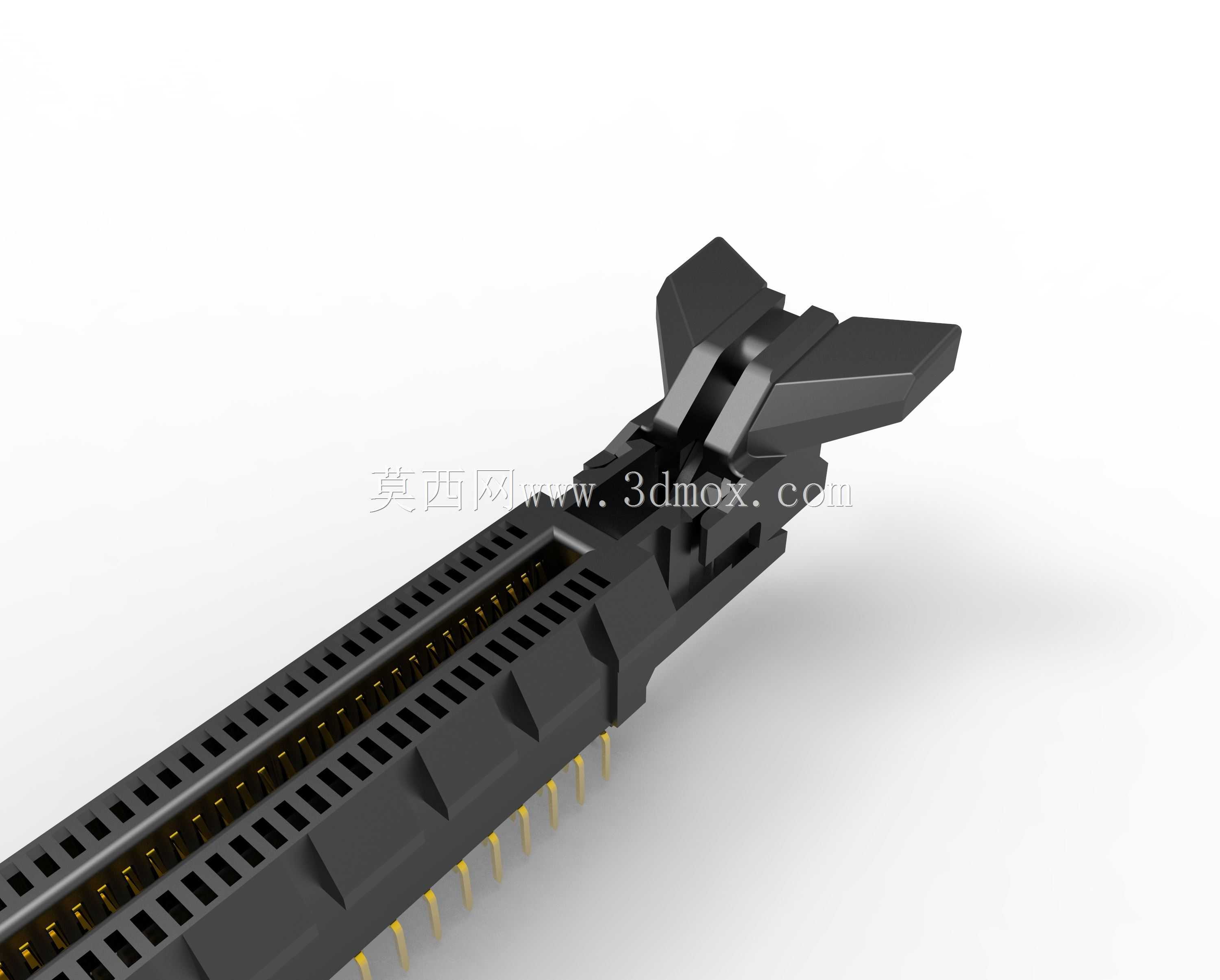

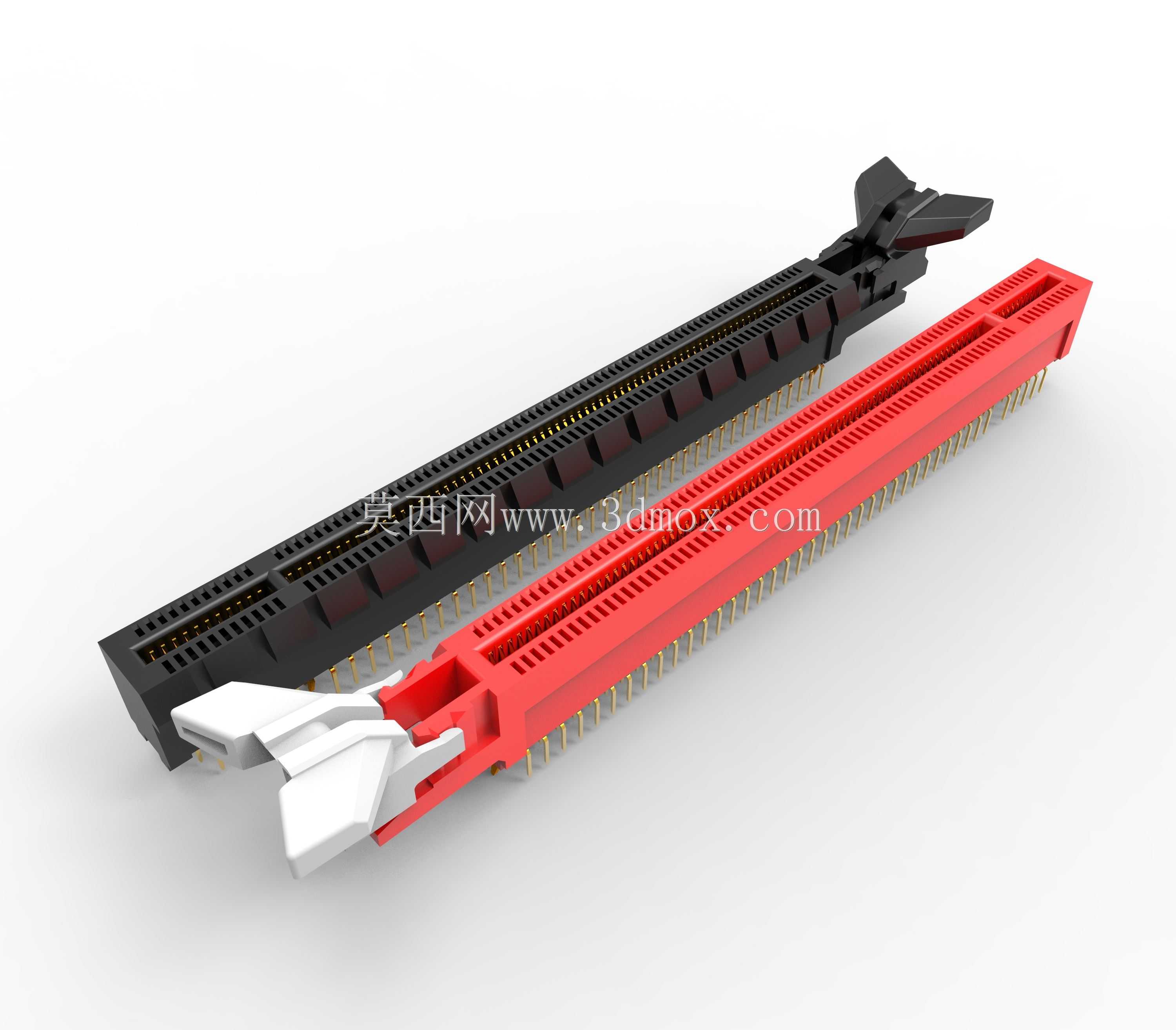

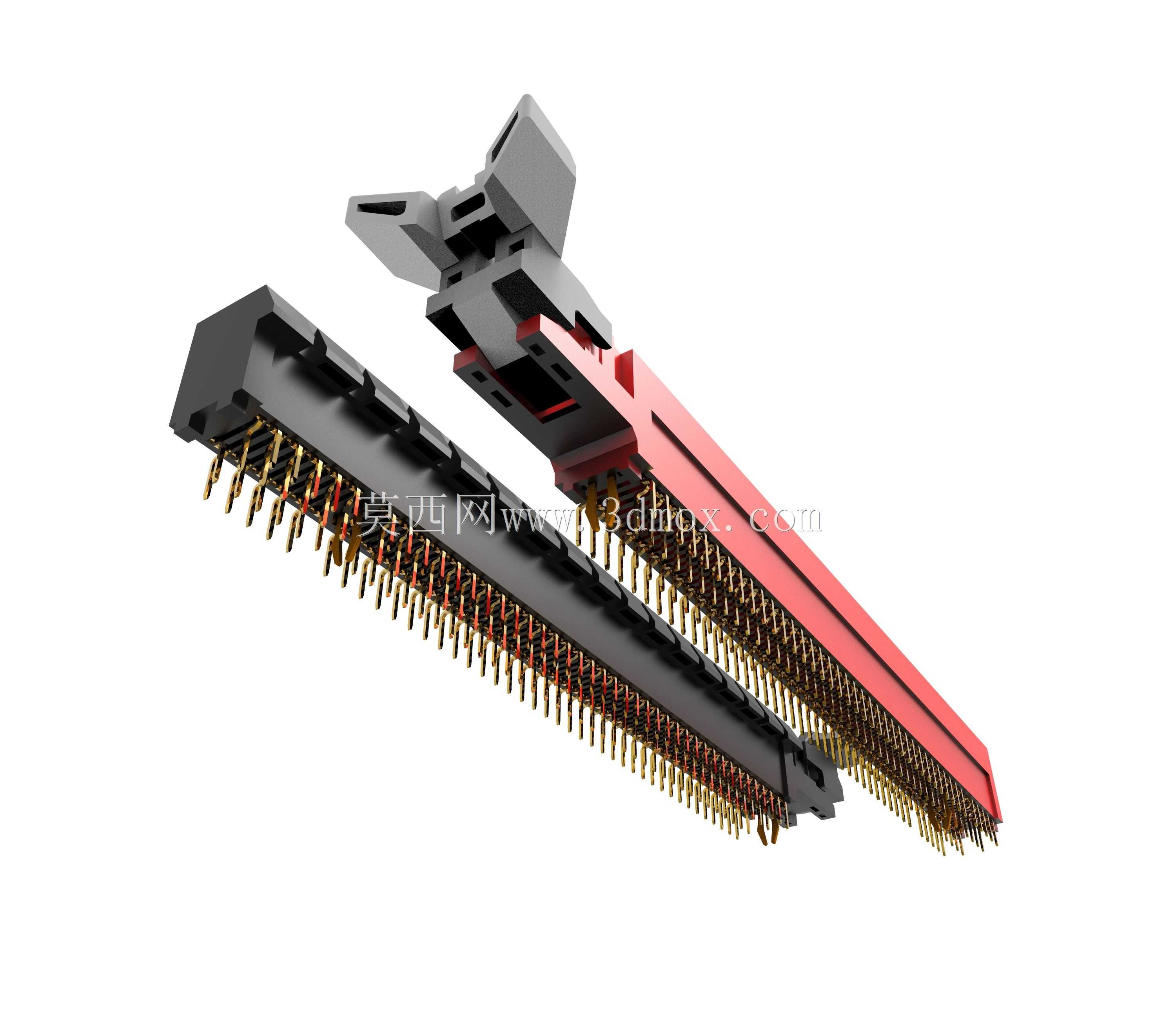

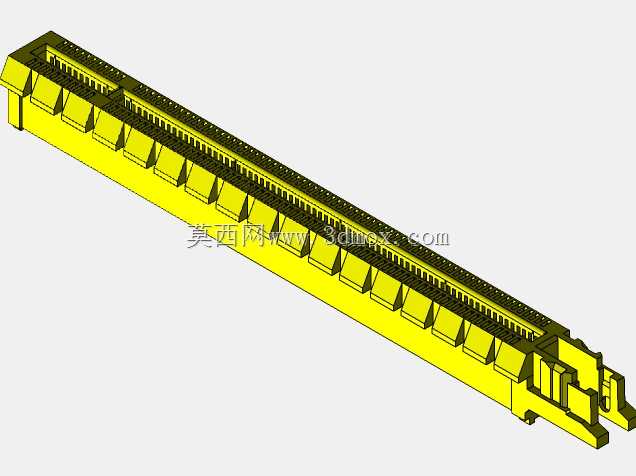

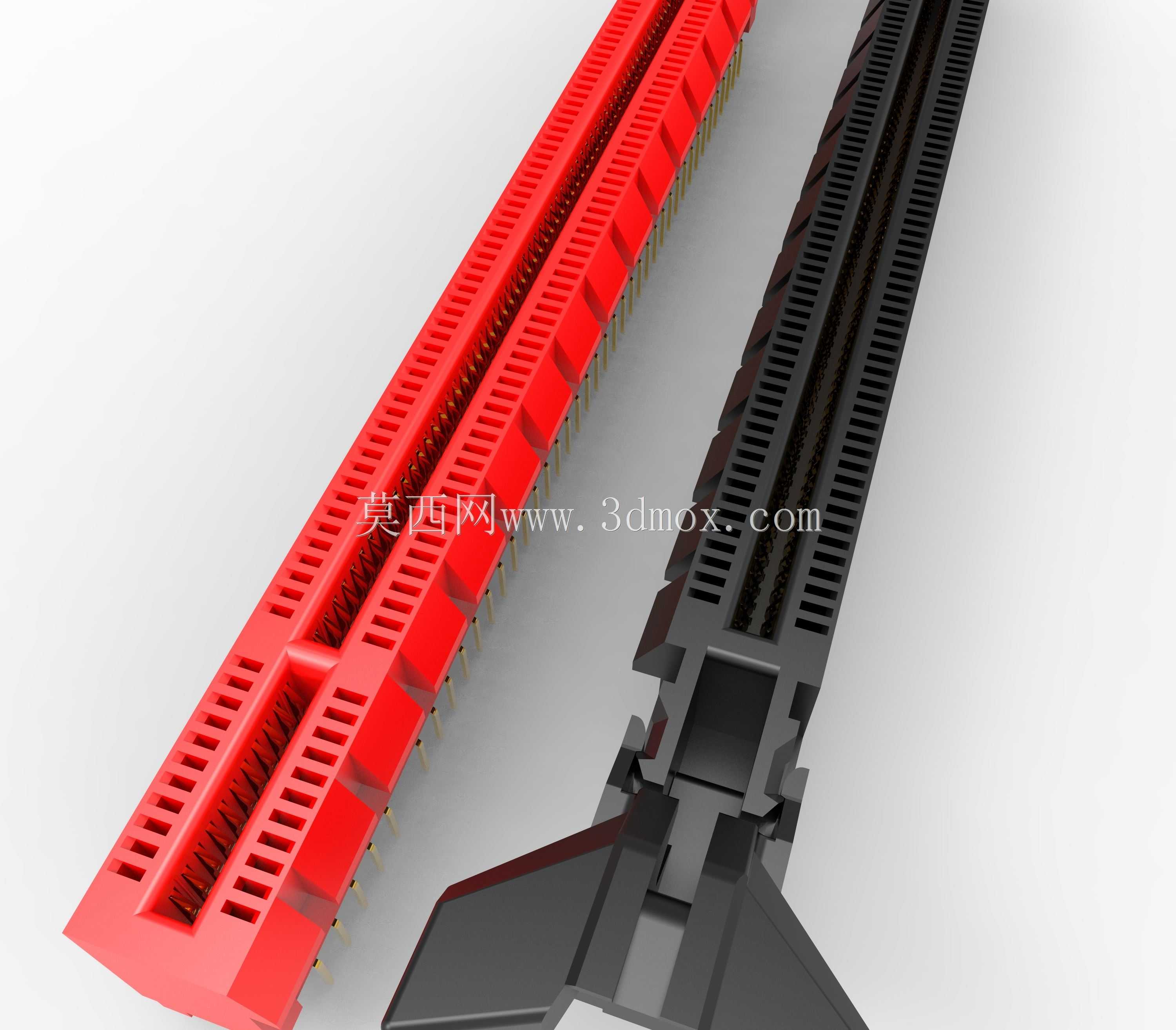

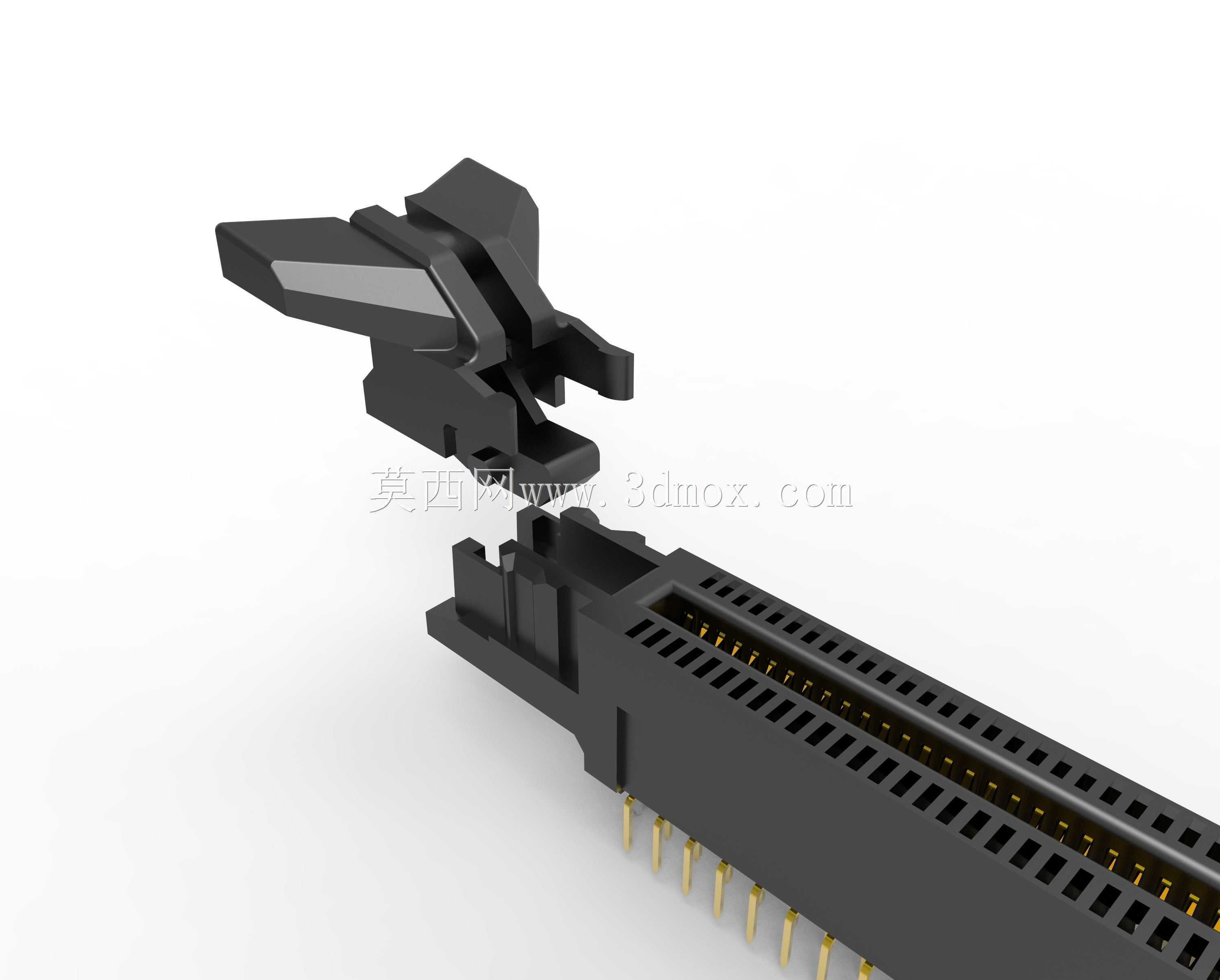

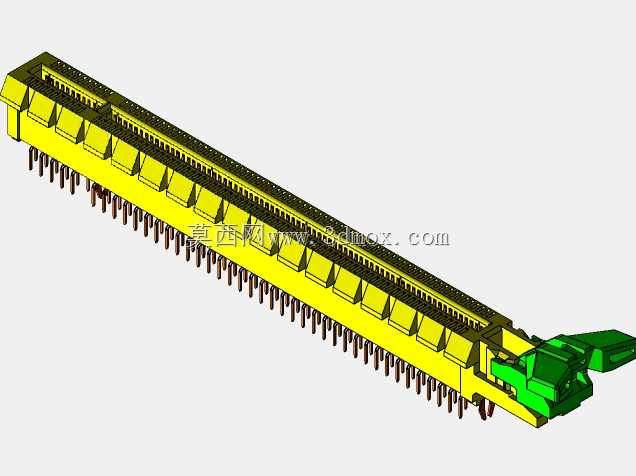

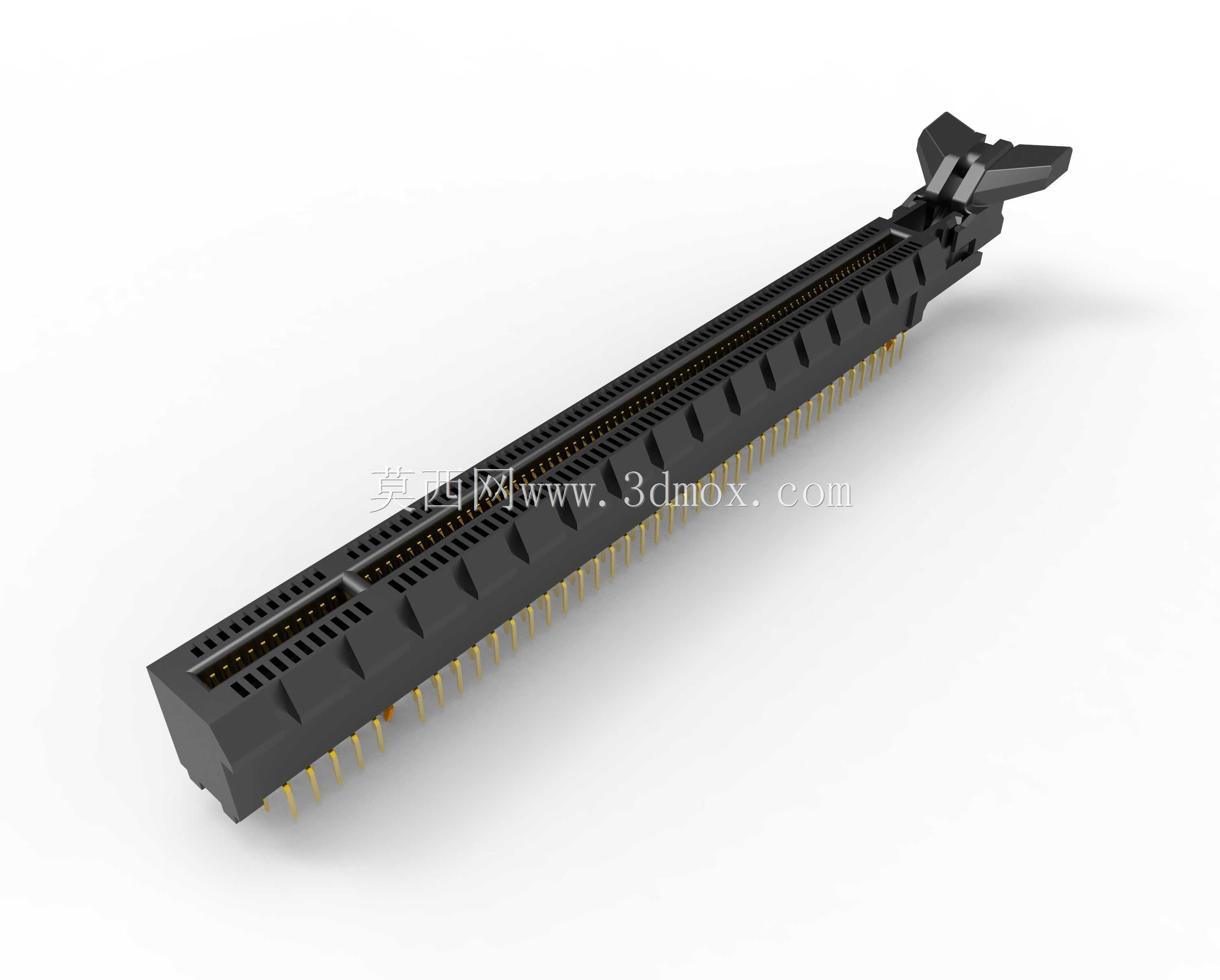

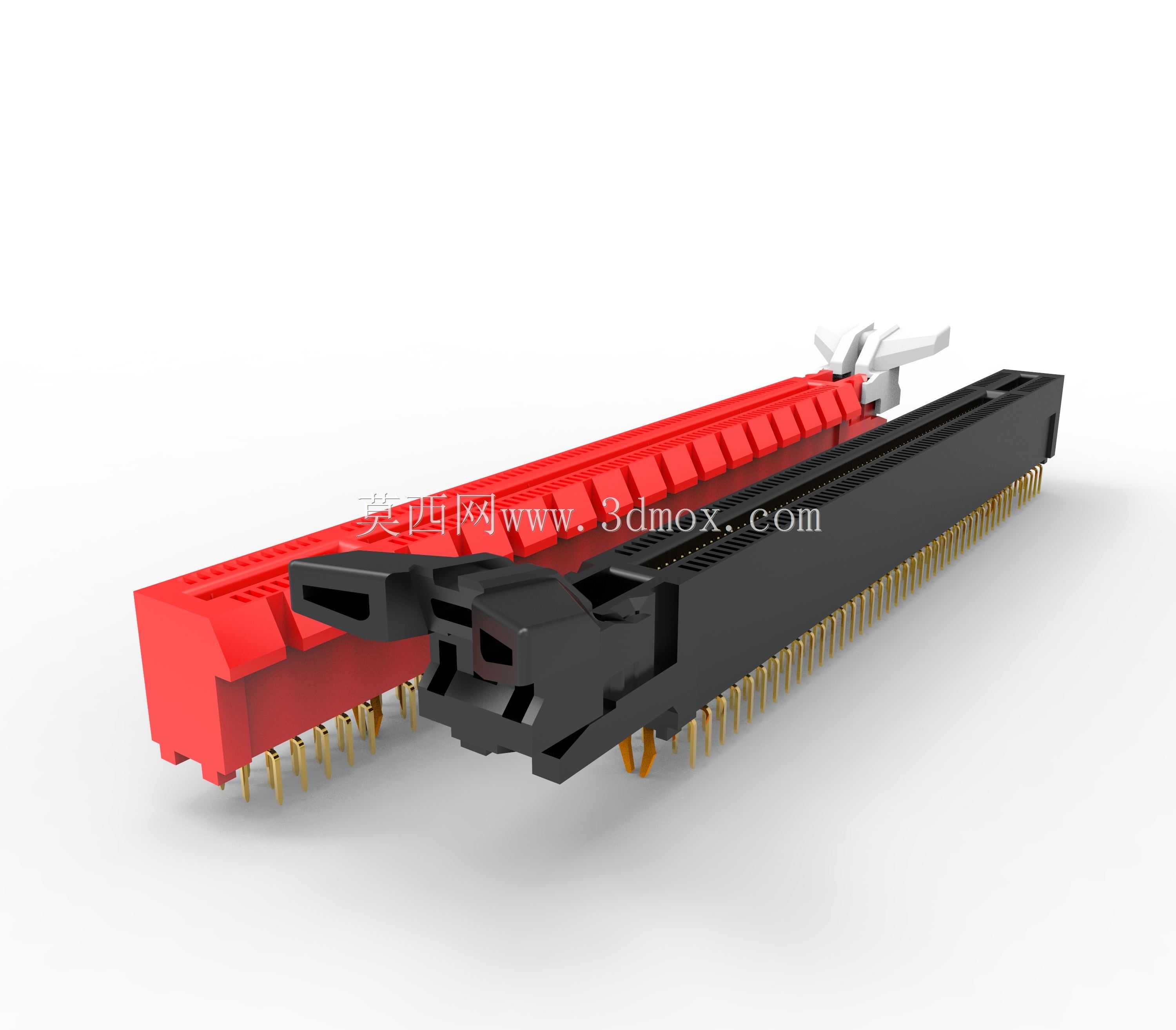

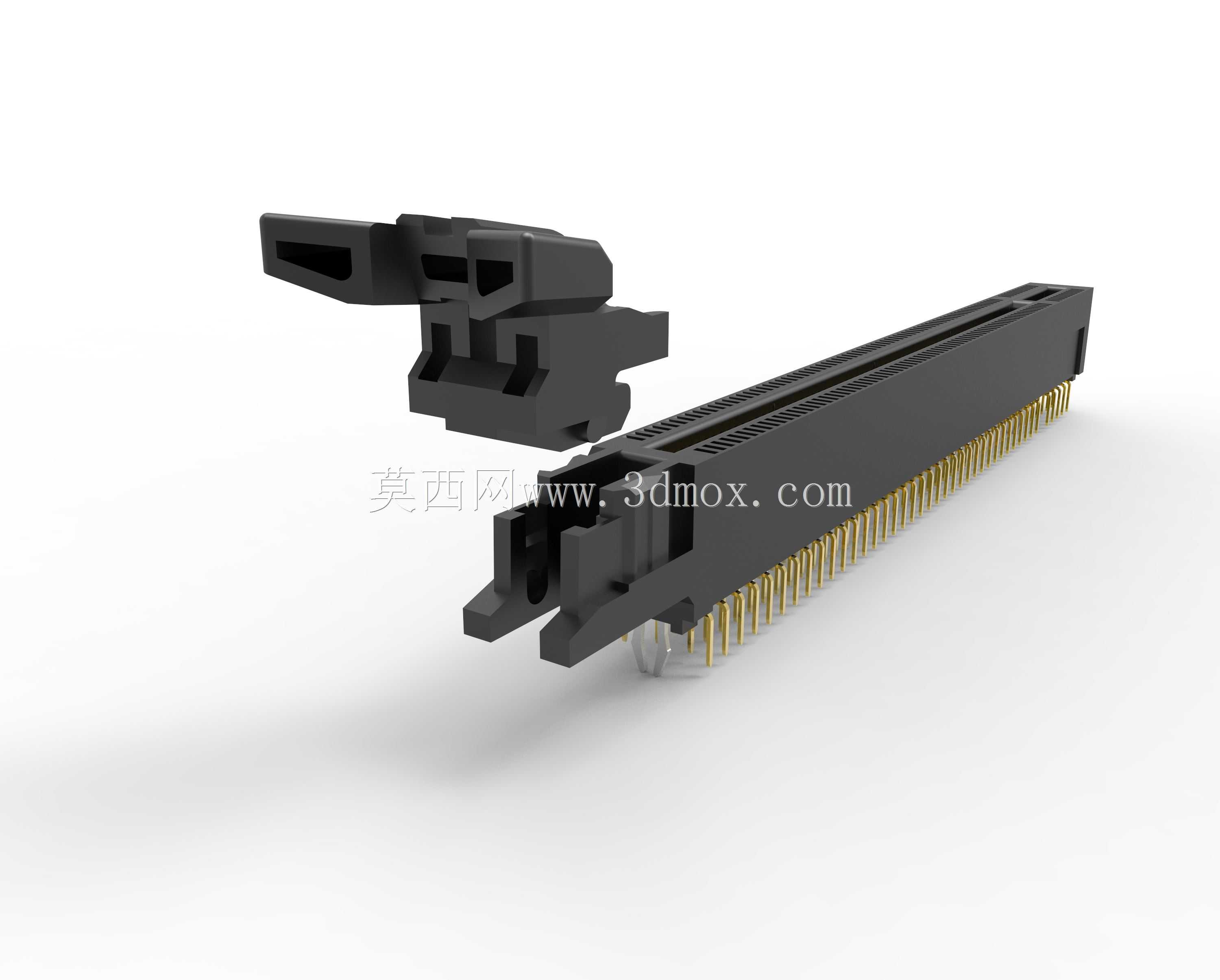

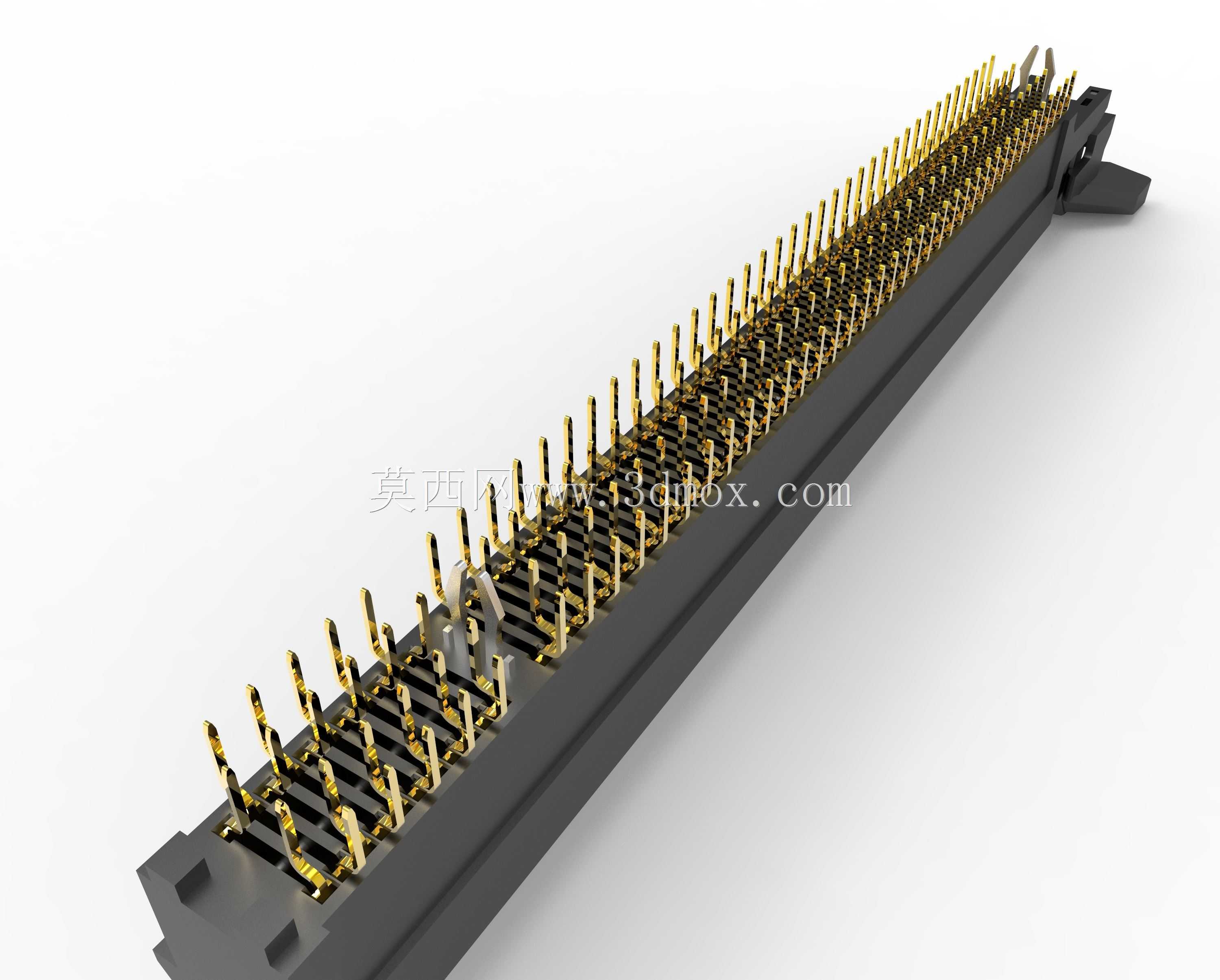

这款PCI Express X16连接器主要应用于台式计算机主板、工业工控板卡、服务器扩展背板等硬件场景，承担主板与独立显卡、高速采集卡、NVMe扩展卡等外设的高速信号传输与物理固定功能，是当前计算机硬件体系中实现高带宽外设扩展的核心连接部件。在实际设备运行中，该连接器需要同时满足高速差分信号的低损耗传输要求、板卡长期插拔的结构强度要求，以及不同使用环境下的接触可靠性要求，避免因接触不良导致的信号丢包、板卡松动等故障。从功能特性来看，该款连接器采用164Pin高密度针脚排布，针脚间距设定为1.00mm，属于PTH垂直安装类型，适配标准厚度的PCB板焊接工艺，针脚镀金处理可降低接触电阻，减少长期使用后的氧化损耗，保障多次插拔后的连接稳定性。连接器两端设置了带卡扣的固定结构，在板卡插入后可自动卡紧板卡金手指端的固定缺口，避免设备运输或运行震动过程中板卡松脱，拆卸时按压卡扣端部即可快速解锁，兼顾固定可靠性与拆装便捷性。在设计思路上，这款连接器做了差异化的结构区分，黑色款与红色款分别对应不同的防呆定位设计，可避免同板多插槽场景下的插错问题，绝缘体部分采用耐高温工程塑料注塑成型，可承受波峰焊过程中的高温冲击，不会出现焊接过程中壳体变形、针脚移位的问题。针脚部分采用高弹性铜合金材质，每根针脚的接触压力经过精准调校，既可以保证金手指与针脚的充分接触，降低信号传输阻抗，又不会因插拔阻力过大导致金手指磨损。从安装边界来看，该连接器垂直焊接在PCB板面后，整体突出板面的高度符合行业通用规范，不会与机箱内的散热模块、内存插槽等周边部件产生空间干涉，连接器底部的焊接针脚长度适配常规2mm厚度PCB的透焊要求，焊接后针脚不会突出PCB背面过多，避免背面布线或元件安装出现冲突。连接器的插槽开口尺寸严格匹配标准PCIe板卡的金手指厚度，插拔行程经过优化，插入过程中导向顺滑，不会出现卡滞或针脚弯折的问题，长期使用下的插拔寿命可满足消费级与工业级硬件的使用周期要求。
