三层堆叠式USB3.0高速接口连接器

这款三层堆叠式USB3.0接口连接器，主要应用于台式计算机主板后置IO面板、工业控制计算机背板、服务器前置扩展面板、高端网络通信设备外接端口区域，能够在有限的机箱面板安装空间内，提供三倍于单层USB接口的外接扩展能力，解决高密度外接设备接驳场景下的端口数量不足问题，可同时满足U盘、移动硬盘、USB键鼠、高速数据采集设备、外置存储阵列等多类USB外设的同时接入需求，适配USB3.0传输协议下最高5Gbps的高速数据传输速率，同时向下兼容USB2.0、USB1.1版本的外接设备。

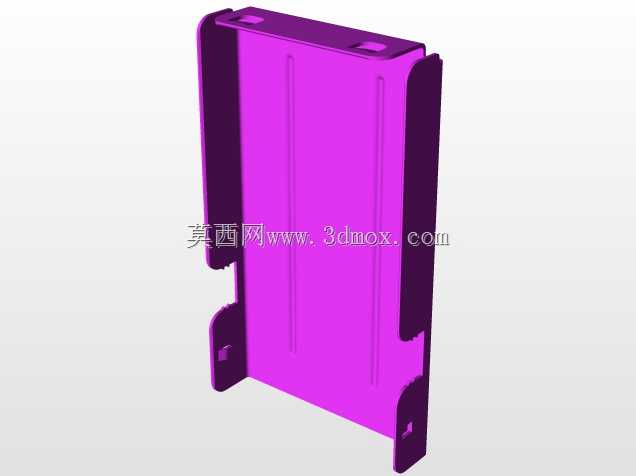

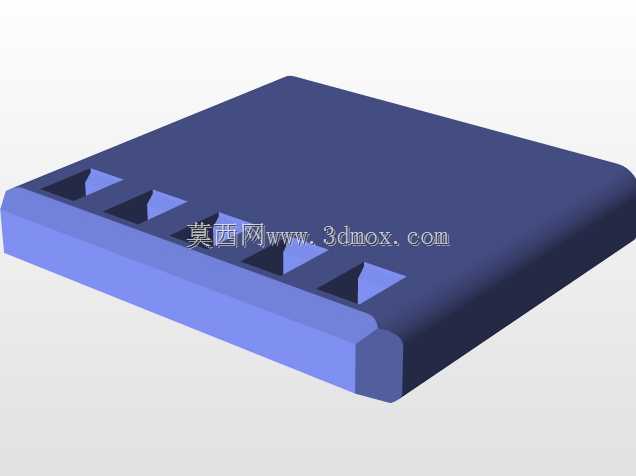

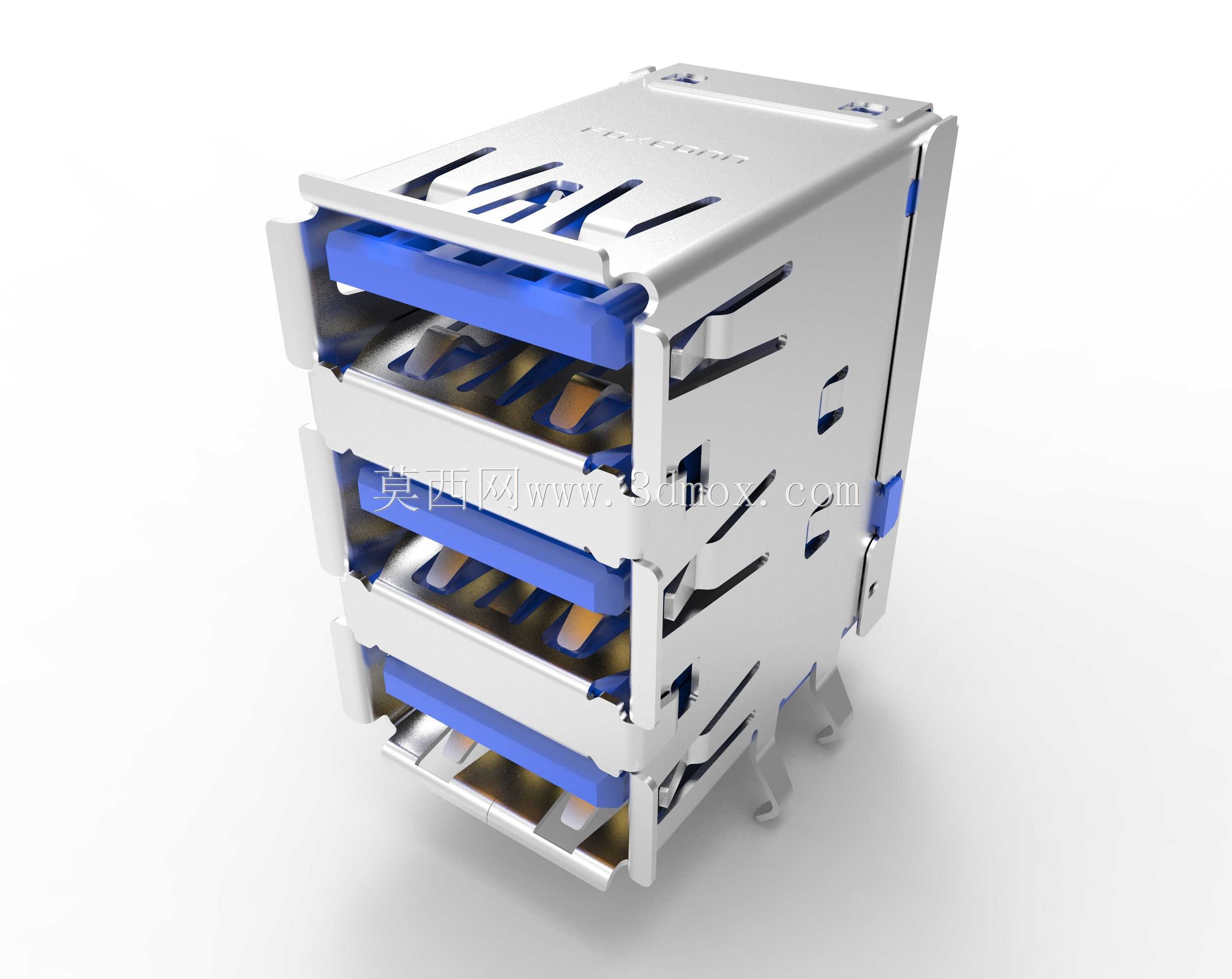

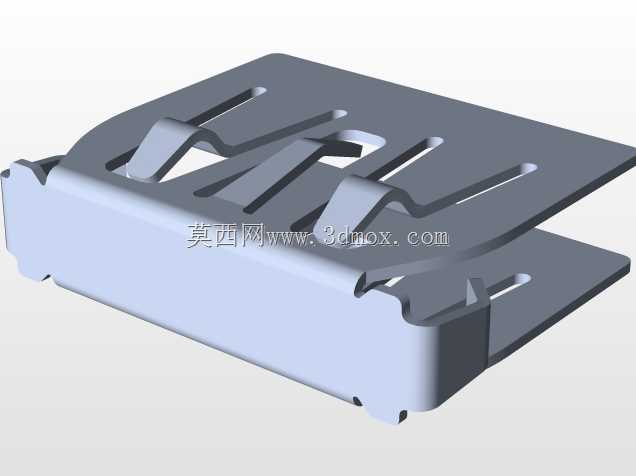

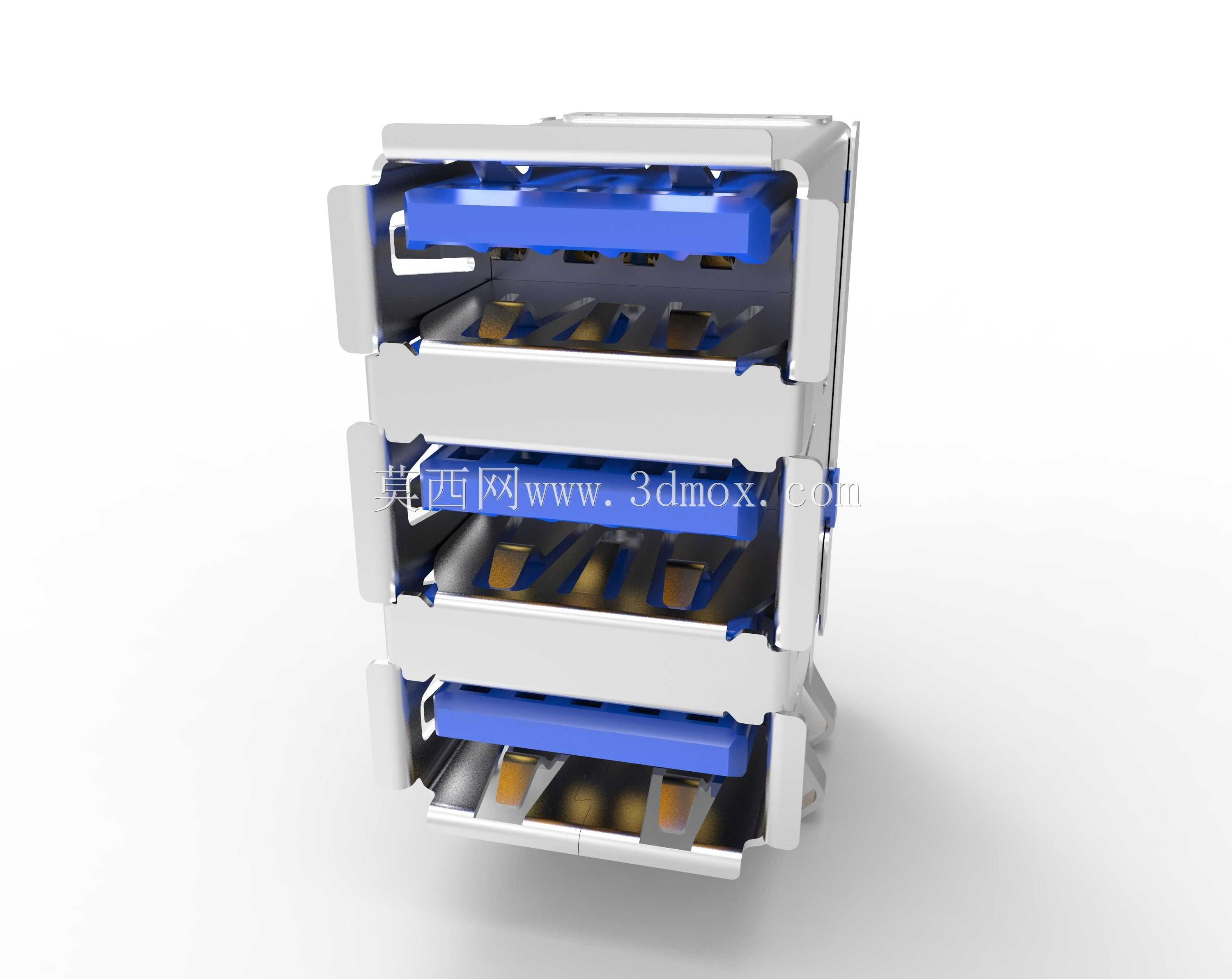

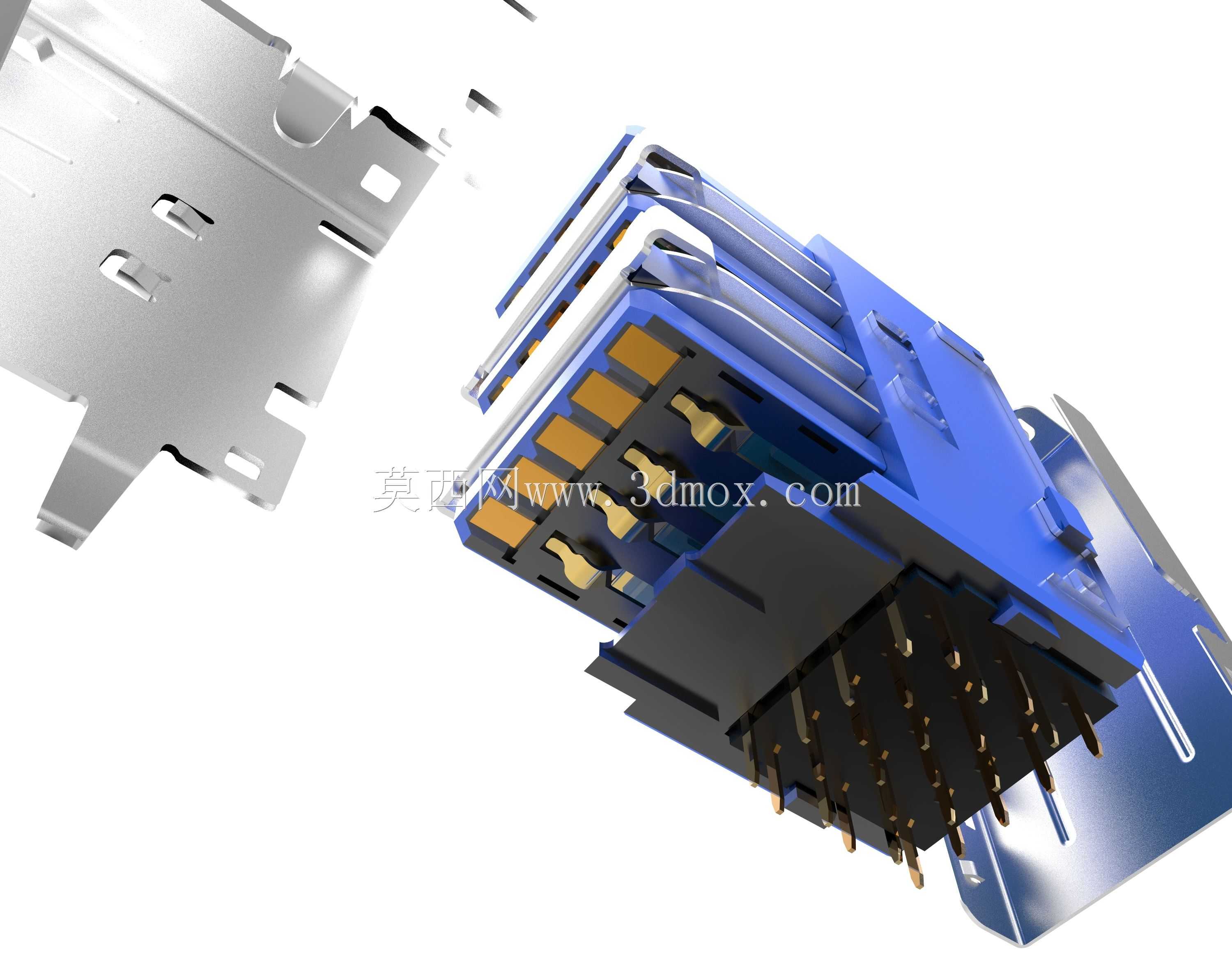

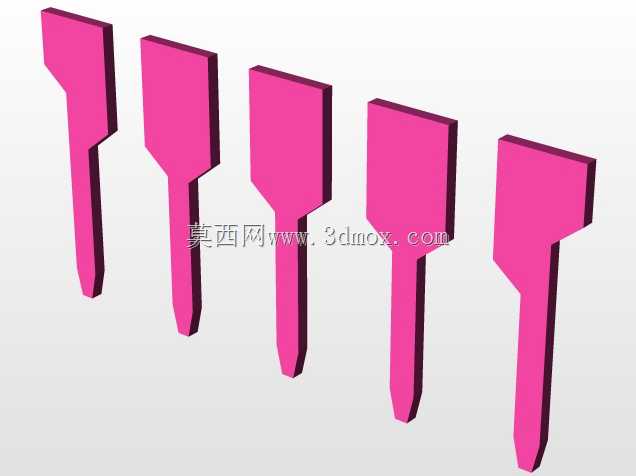

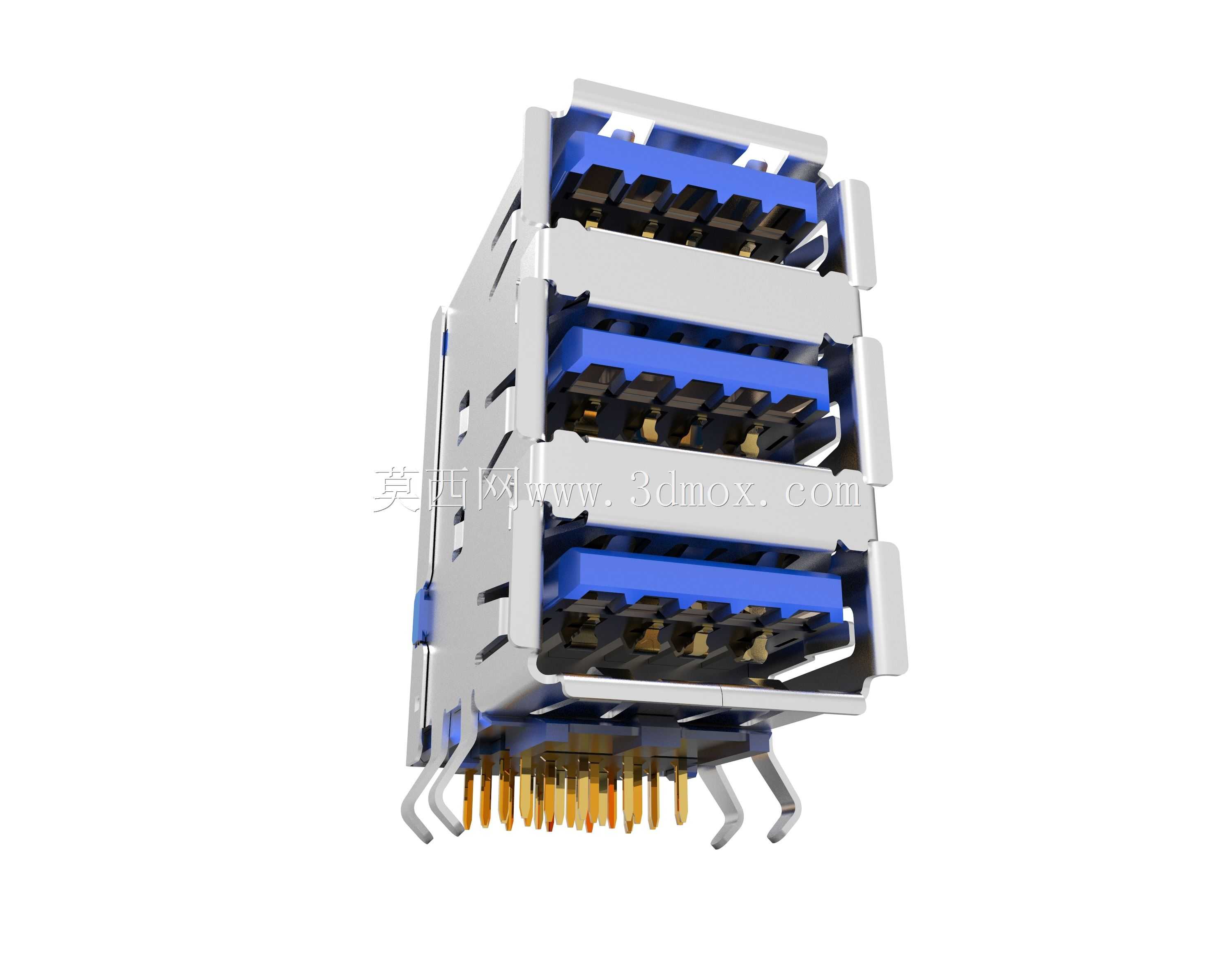

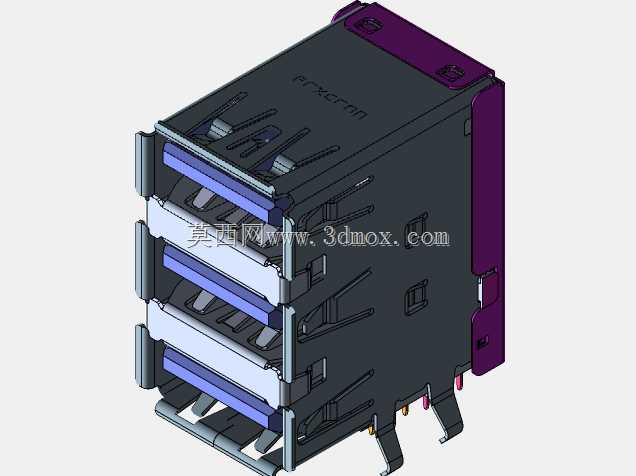

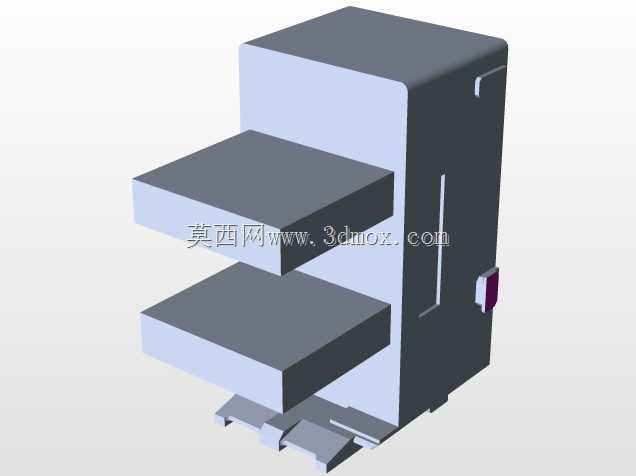

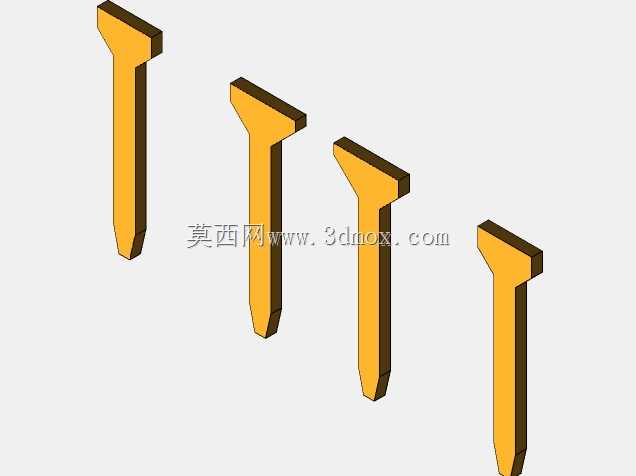

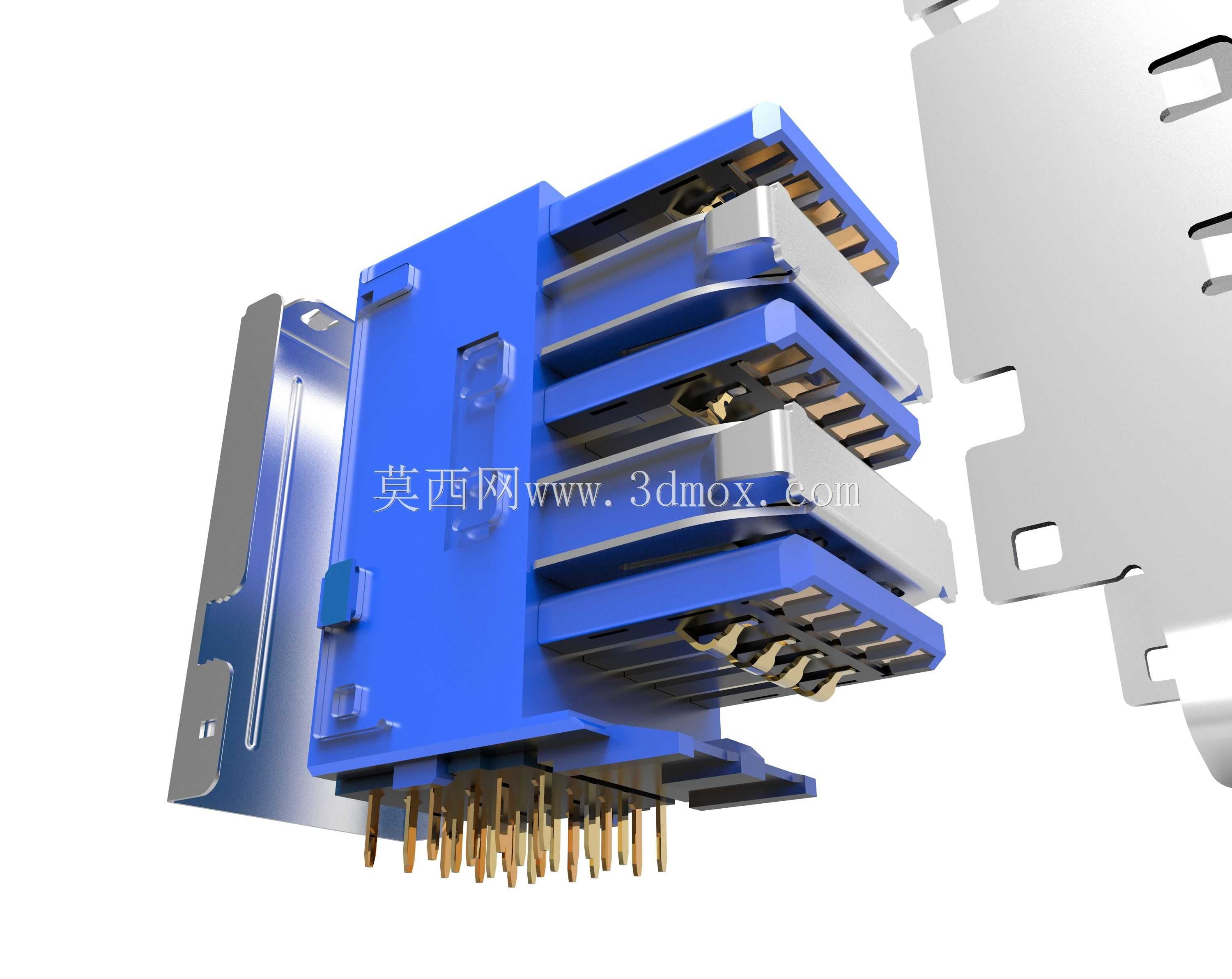

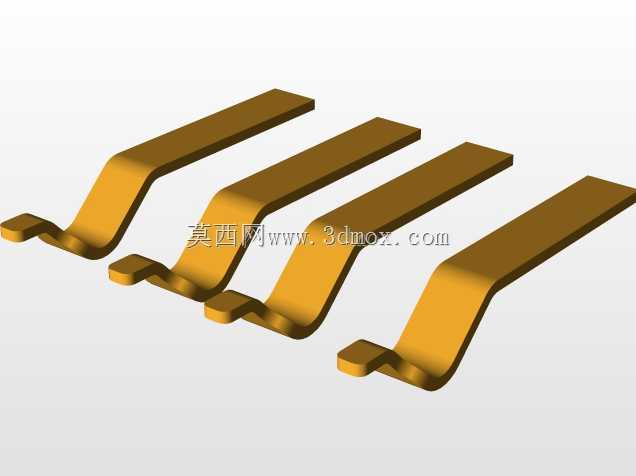

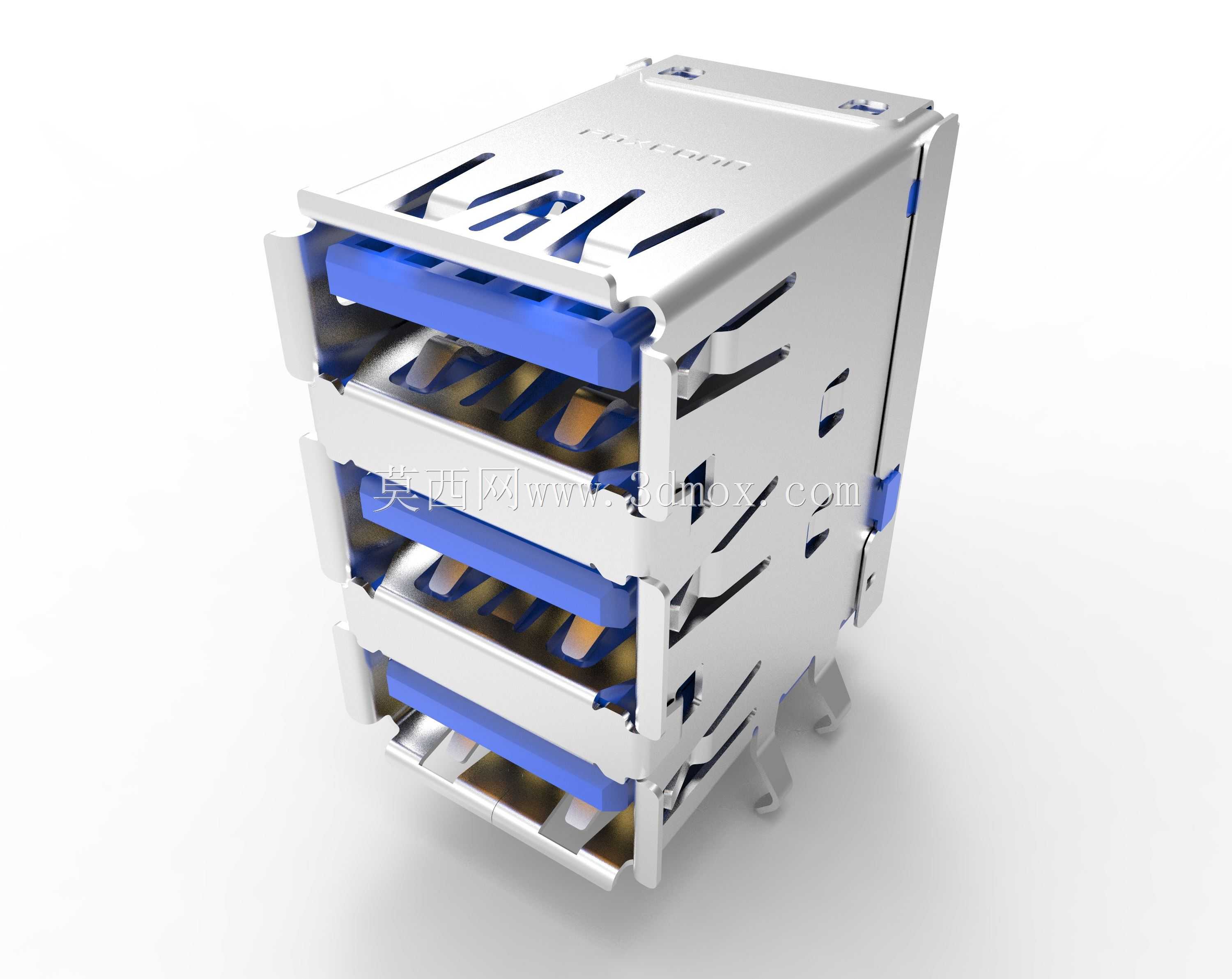

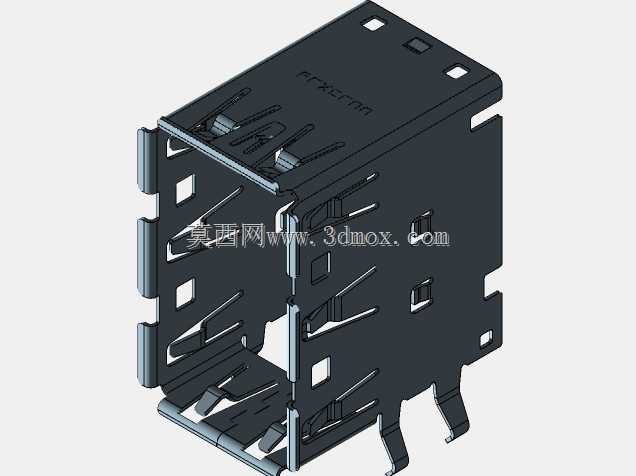

产品采用三层垂直堆叠的结构设计思路，在不增加横向安装占用宽度的前提下，将三个独立的USB3.0Type-A接口沿垂直方向整合为一个整体模块，金属外壳采用一体冲压折弯成型工艺，外壳表面预留多组弹性卡扣与定位弹片，既可以实现模块在安装时的快速卡接固定，也能在接口插拔过程中提供足够的结构强度，避免长期插拔导致的接口松动、引脚脱焊问题。接口内部的蓝色胶芯为USB3.0规格的专属识别设计，胶芯内部集成9根接触引脚，其中4根兼容传统USB2.0的电源与数据传输通道，额外5根引脚负责USB3.0协议下的高速差分信号传输，引脚采用镀金工艺处理，降低接触电阻的同时提升抗氧化能力，保障长期使用下的接触稳定性与信号传输完整性。

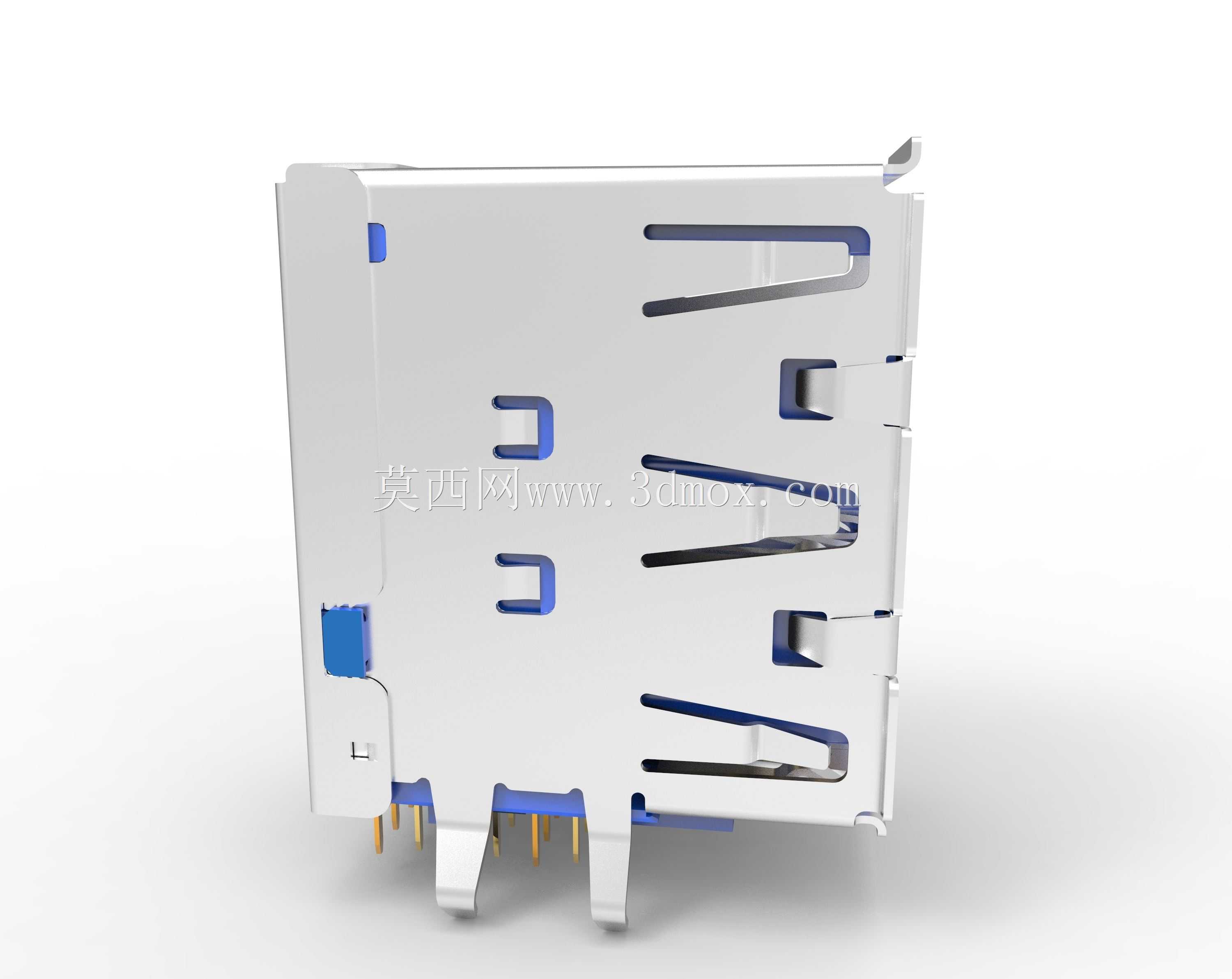

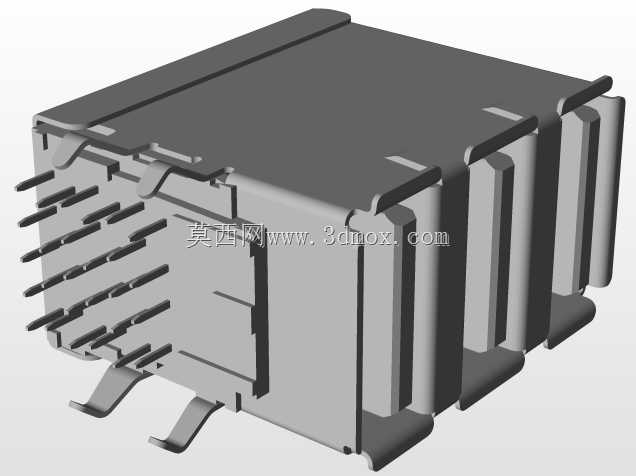

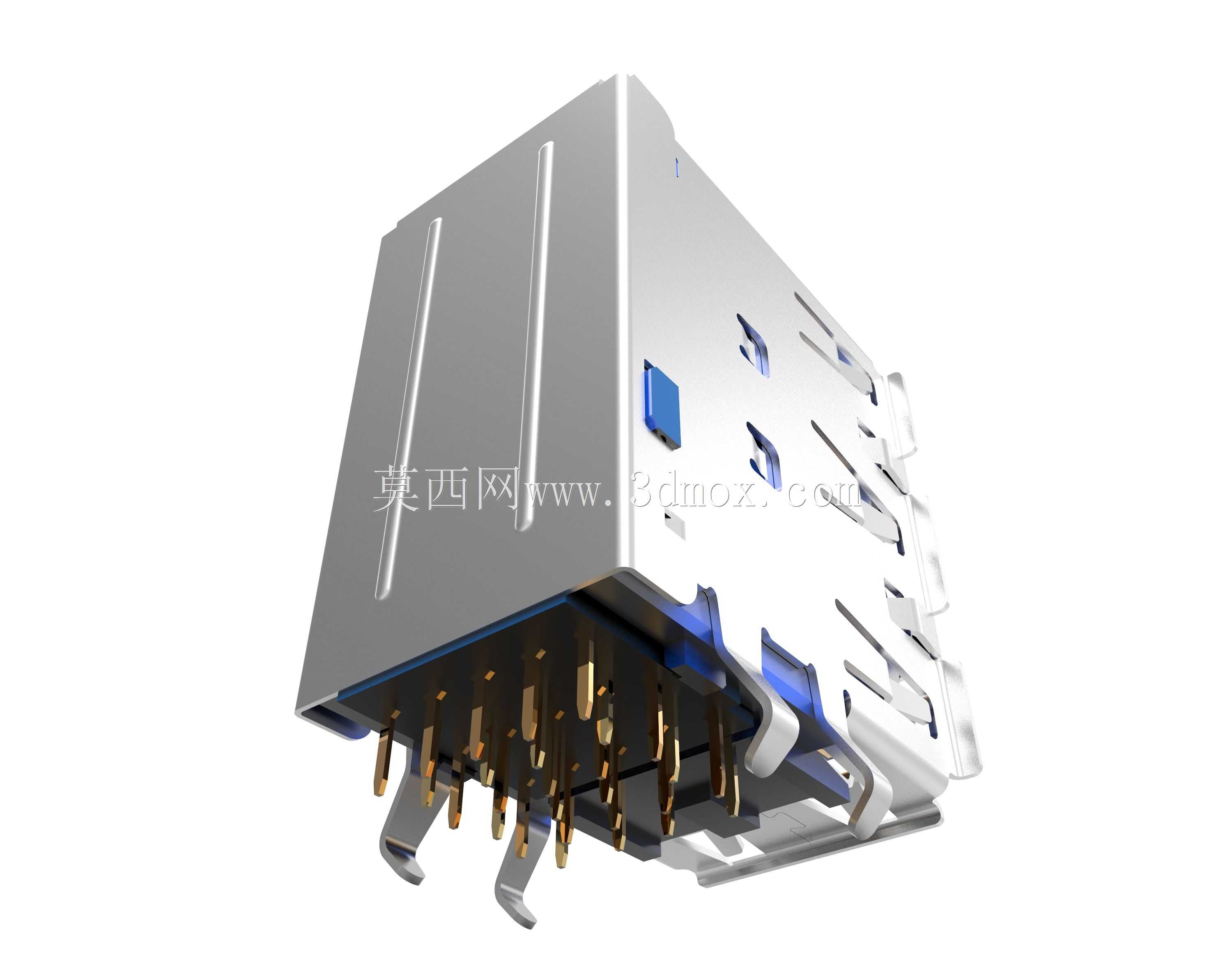

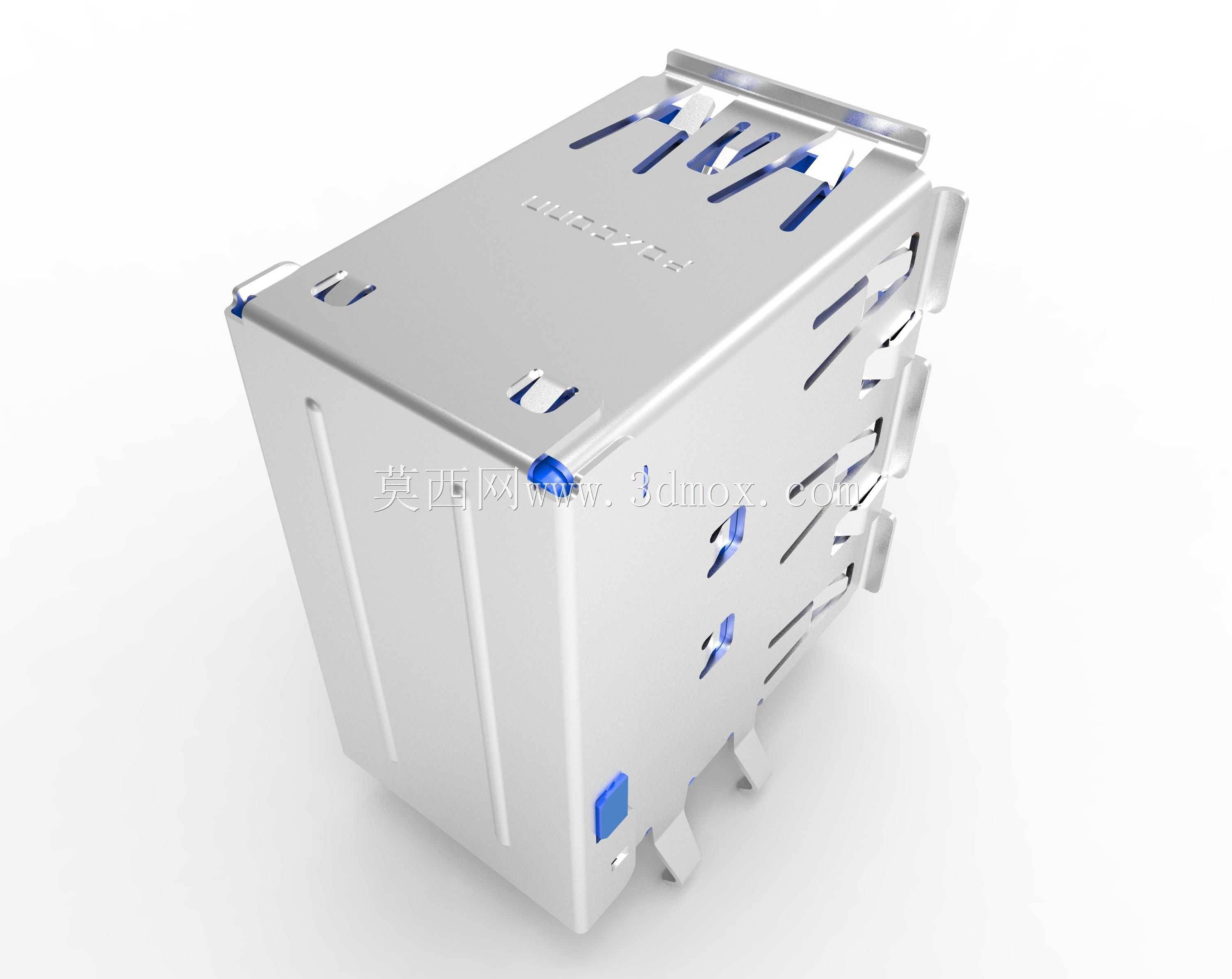

在安装边界设计上，该连接器采用反向弯插的引脚布局，适配PCB板的TH通孔焊接工艺，引脚伸出长度与折弯角度经过精准匹配，焊接后连接器主体与PCB板面保持垂直状态，接口端面与机箱后备板的开孔位置精准对齐，模块整体高度控制在常规IO接口的允许安装范围内，不会与机箱内部的其他元器件、散热结构产生空间干涉。金属外壳侧面与底部预留的固定焊脚，在焊接后能够进一步提升连接器与PCB板的连接强度，应对大力度插拔时的外力冲击，避免接口移位导致的焊接点断裂。外壳表面开设的多组散热槽孔，能够在高负载数据传输过程中，将接口工作产生的热量快速散出，降低高温对信号传输稳定性的影响，同时金属外壳整体形成连续的屏蔽结构，能够有效阻隔外部电磁干扰对高速差分信号的影响，减少数据传输过程中的丢包、误码问题，保障高速数据传输的稳定性。
