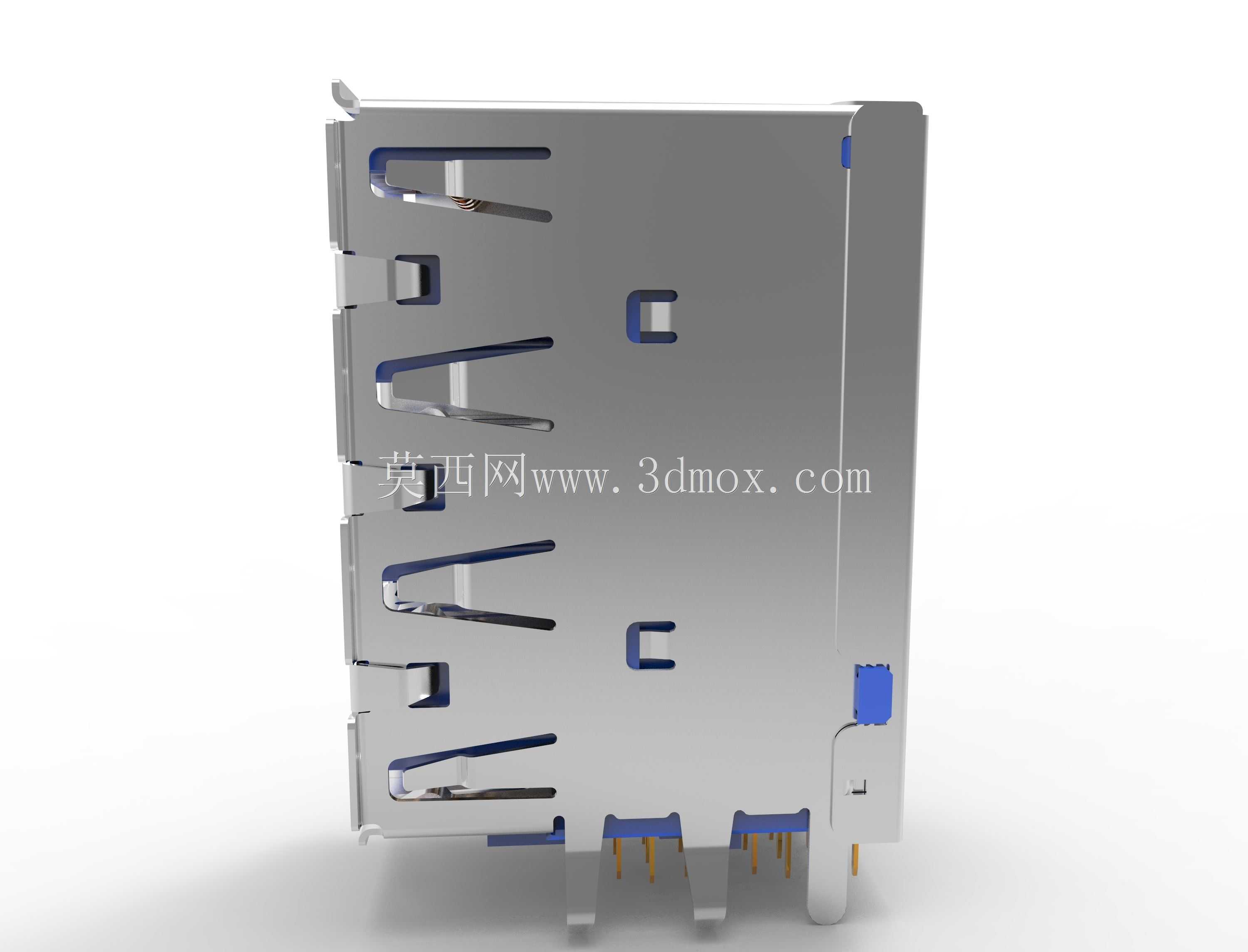

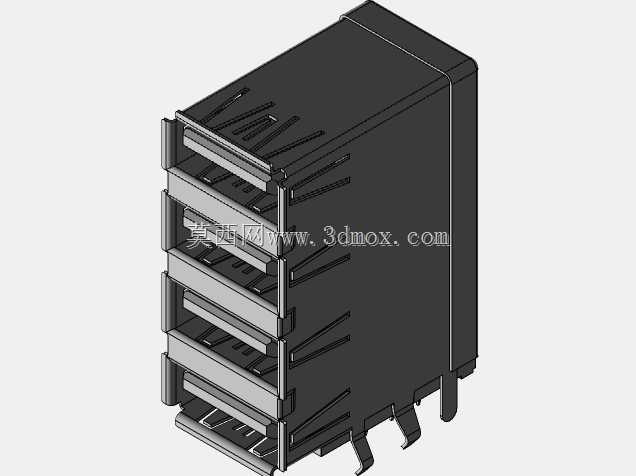

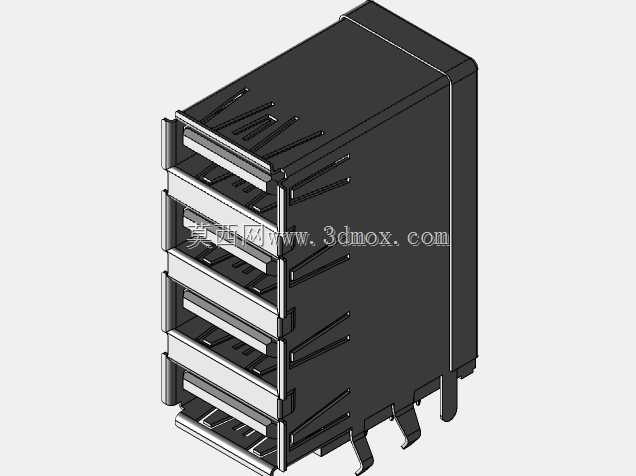

四层堆叠式USB3.0A型接口连接器结构

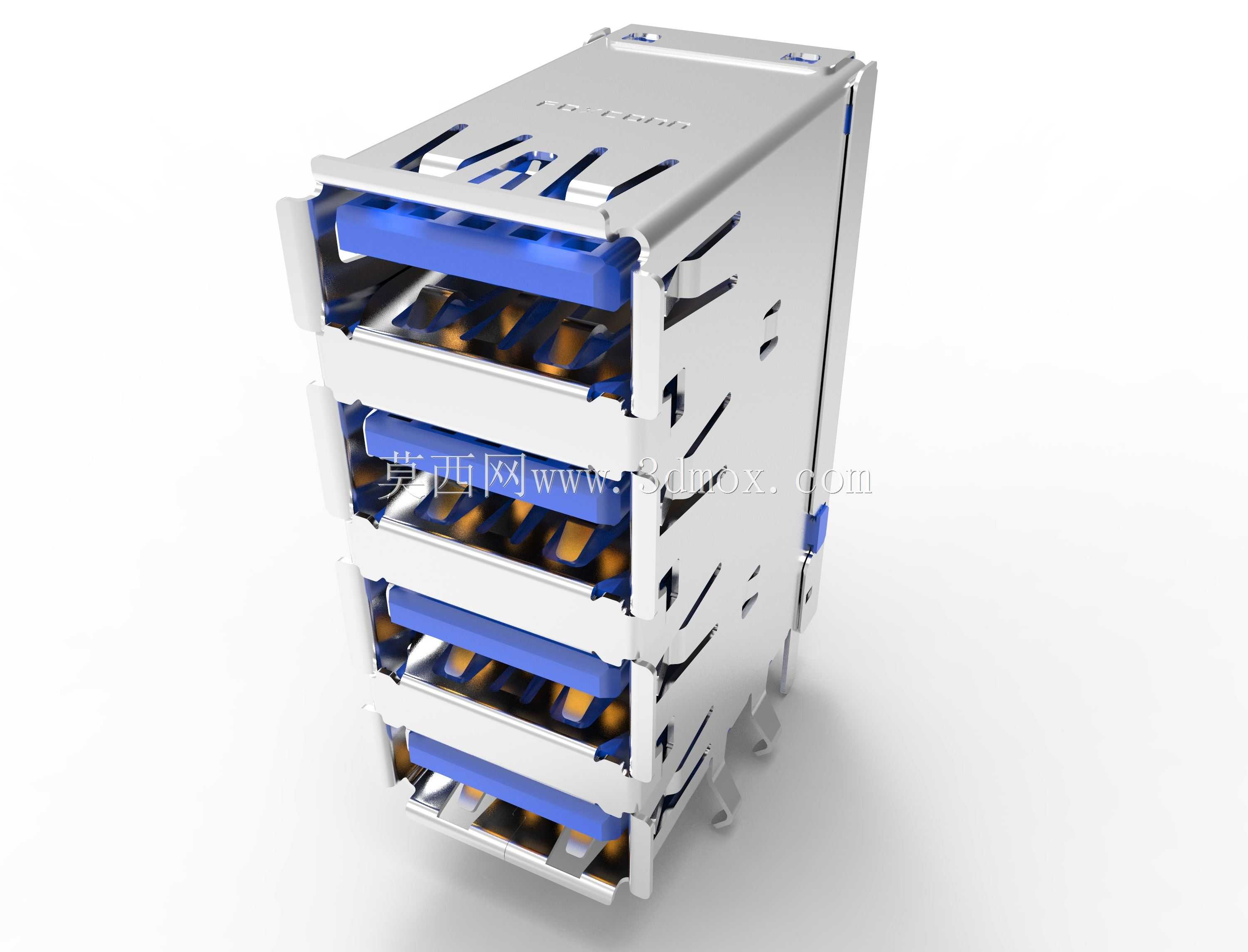

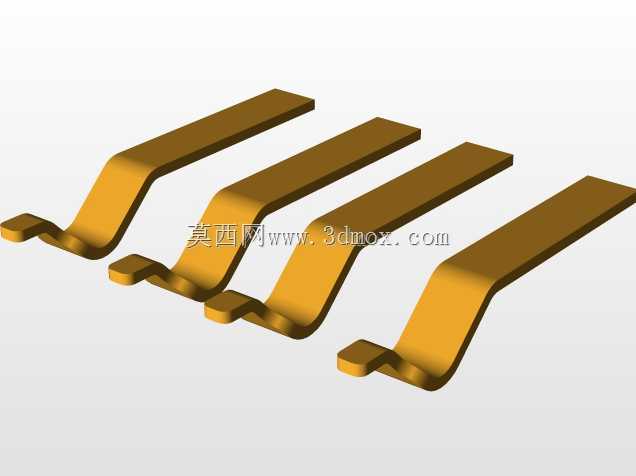

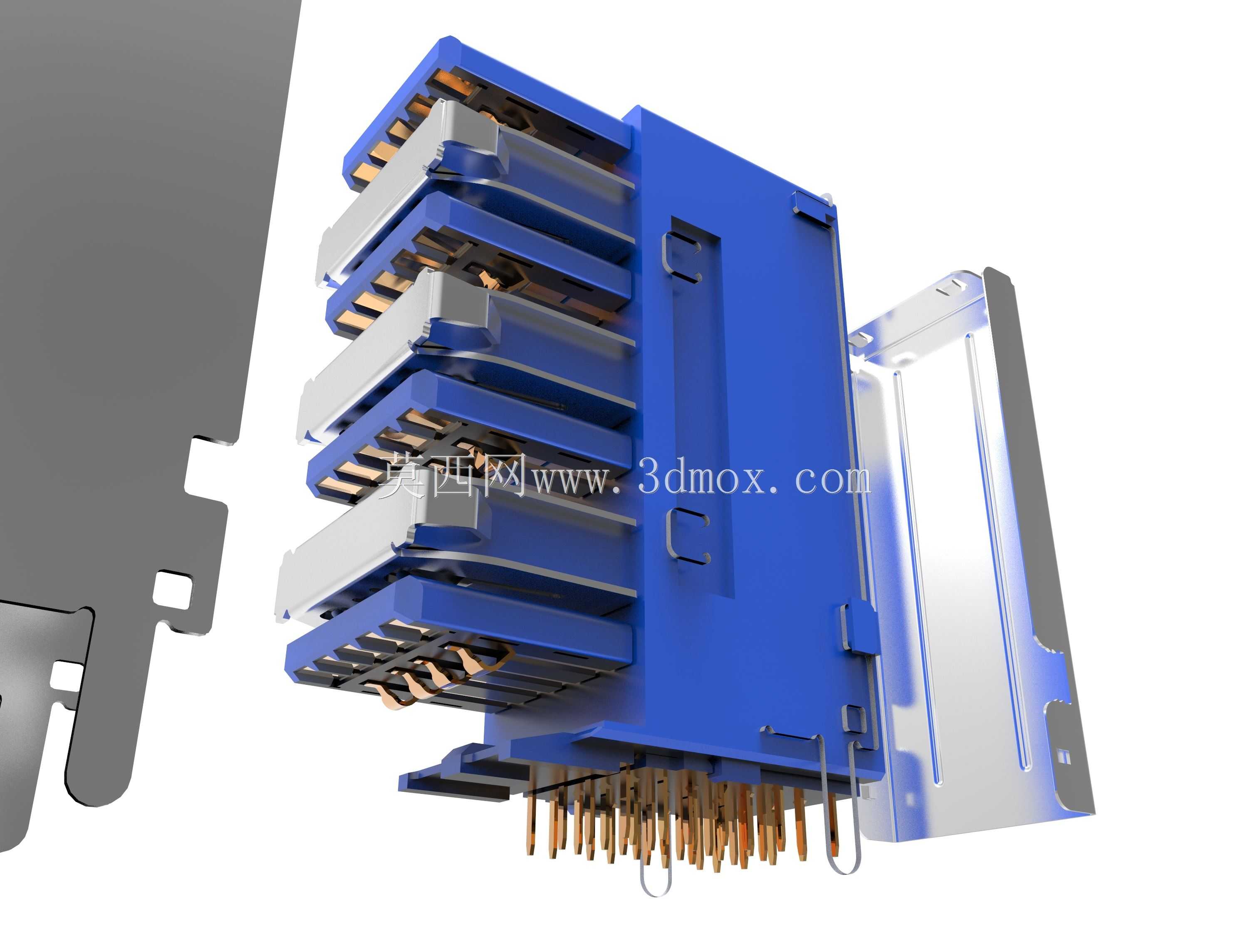

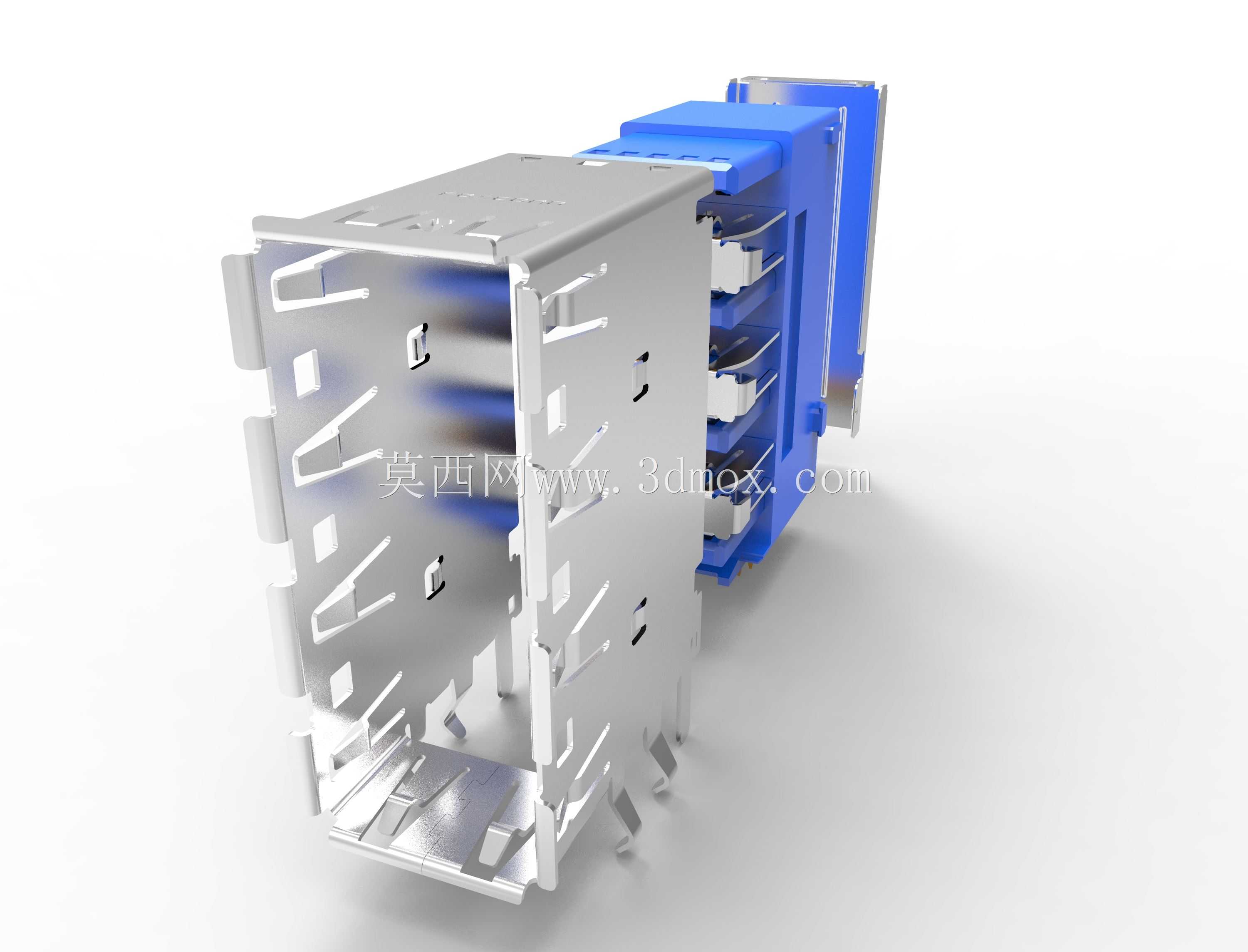

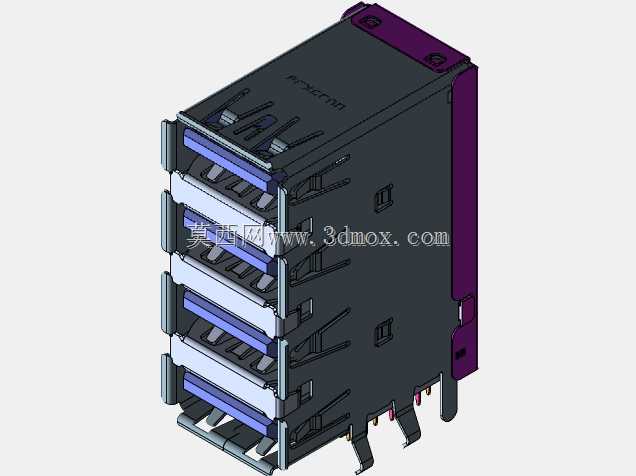

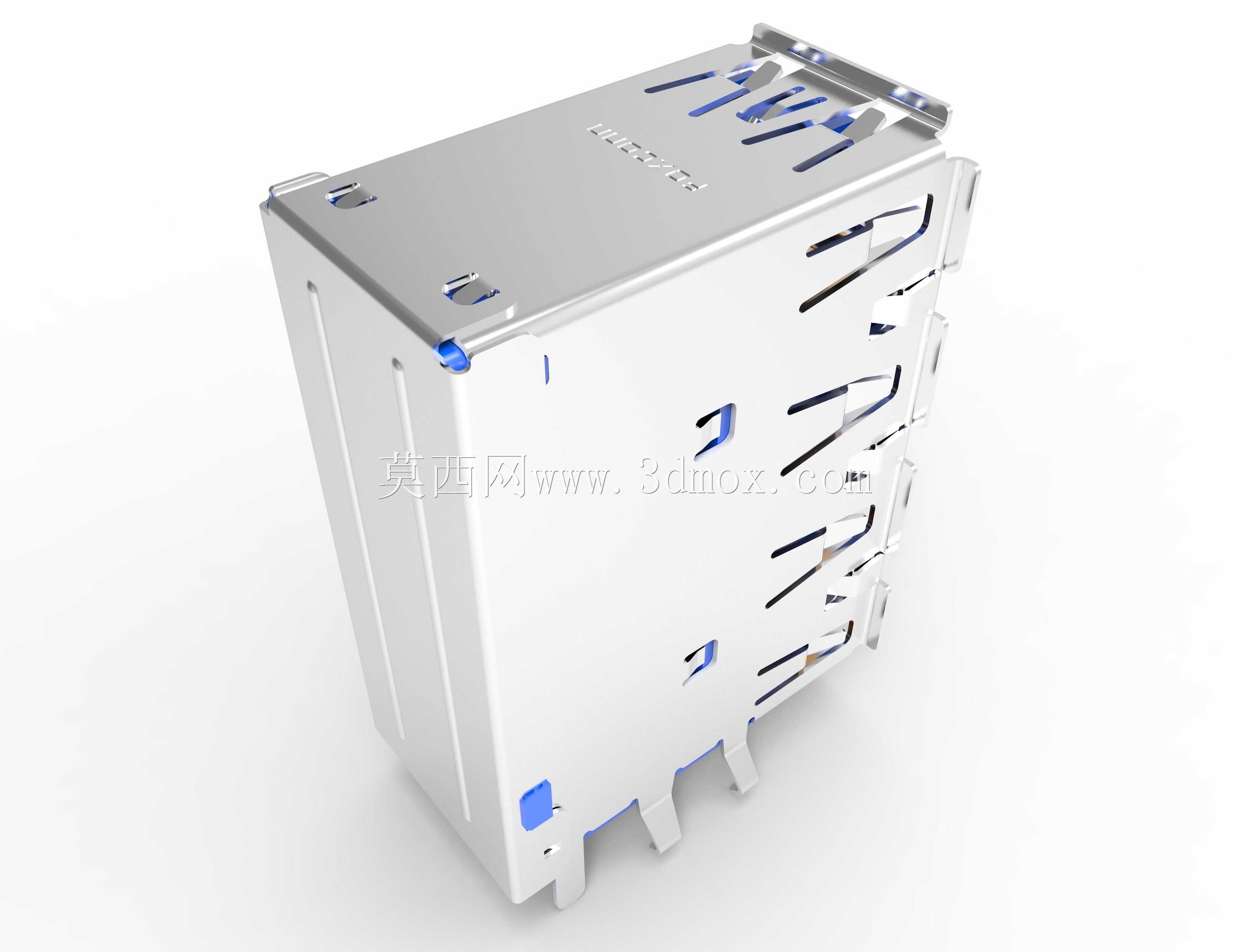

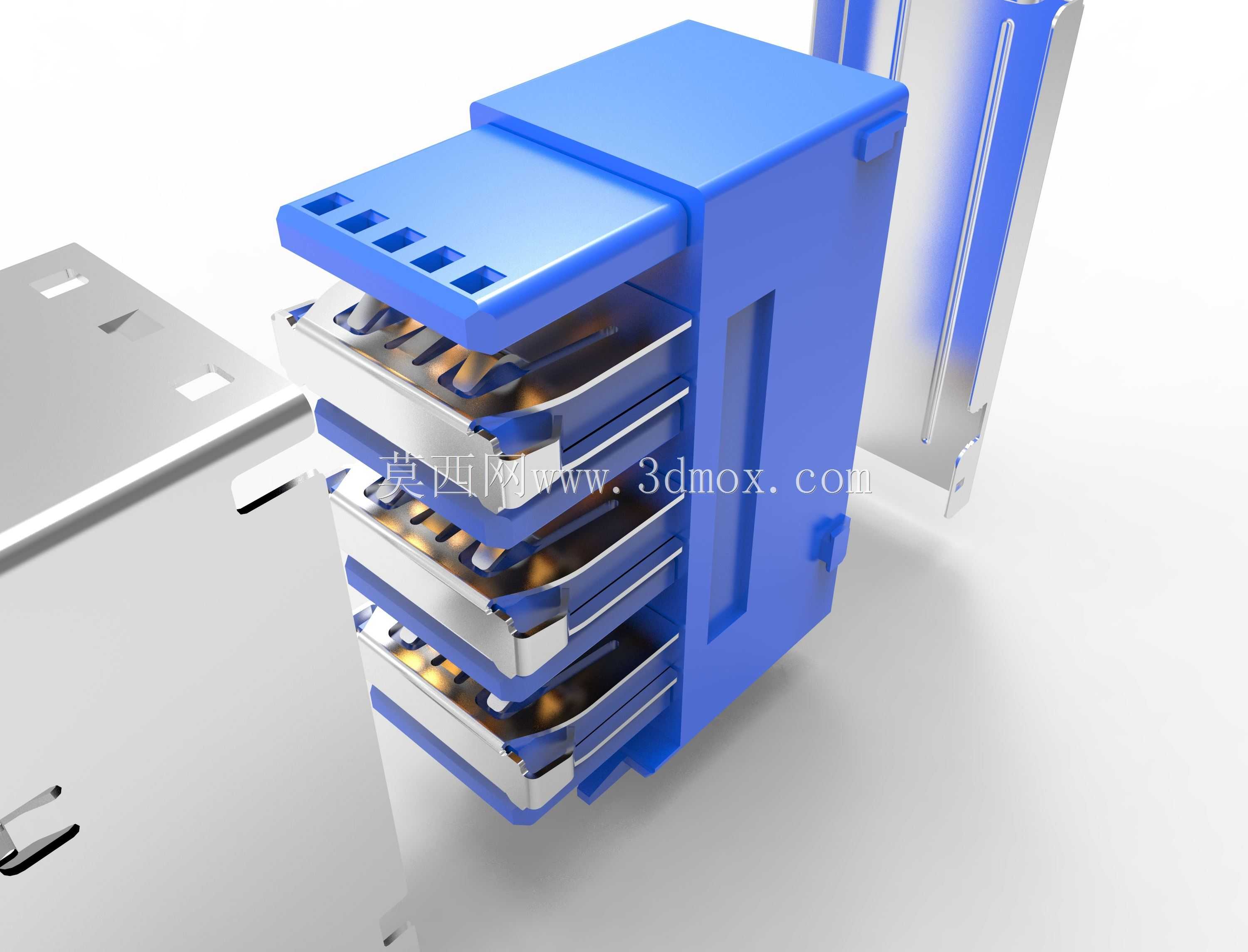

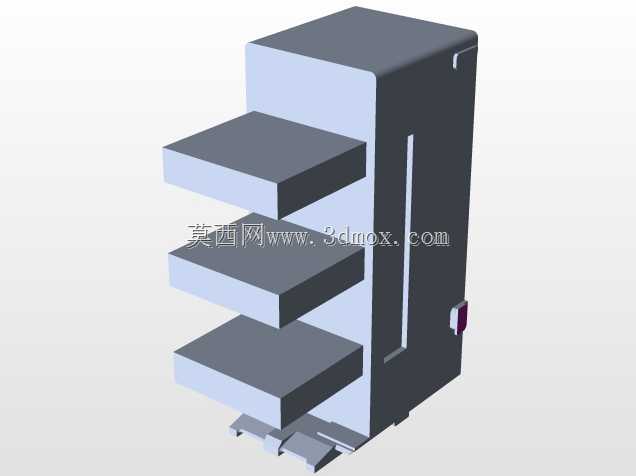

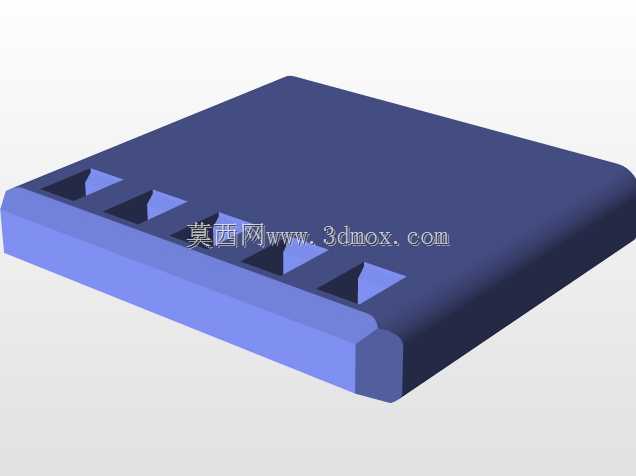

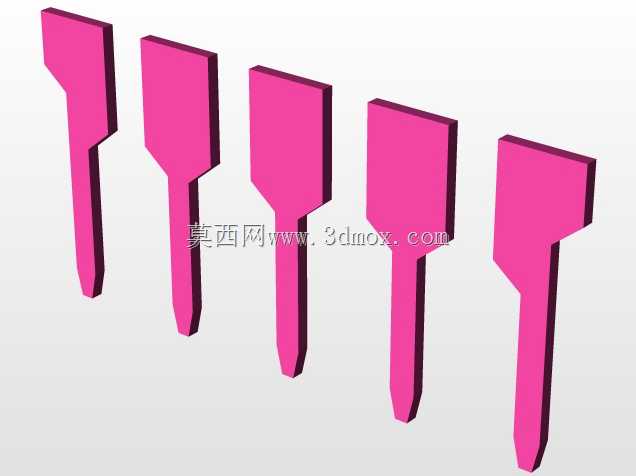

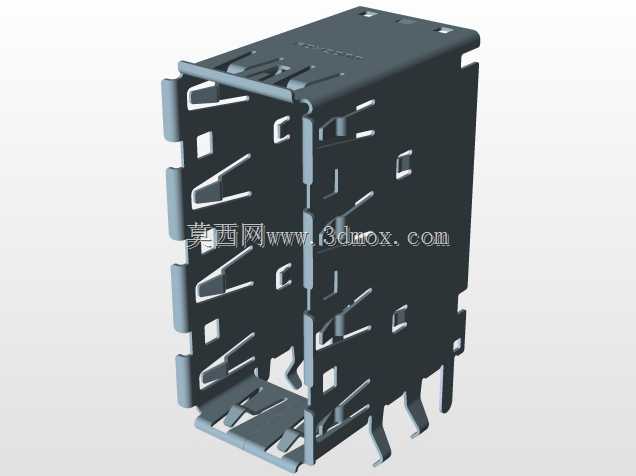

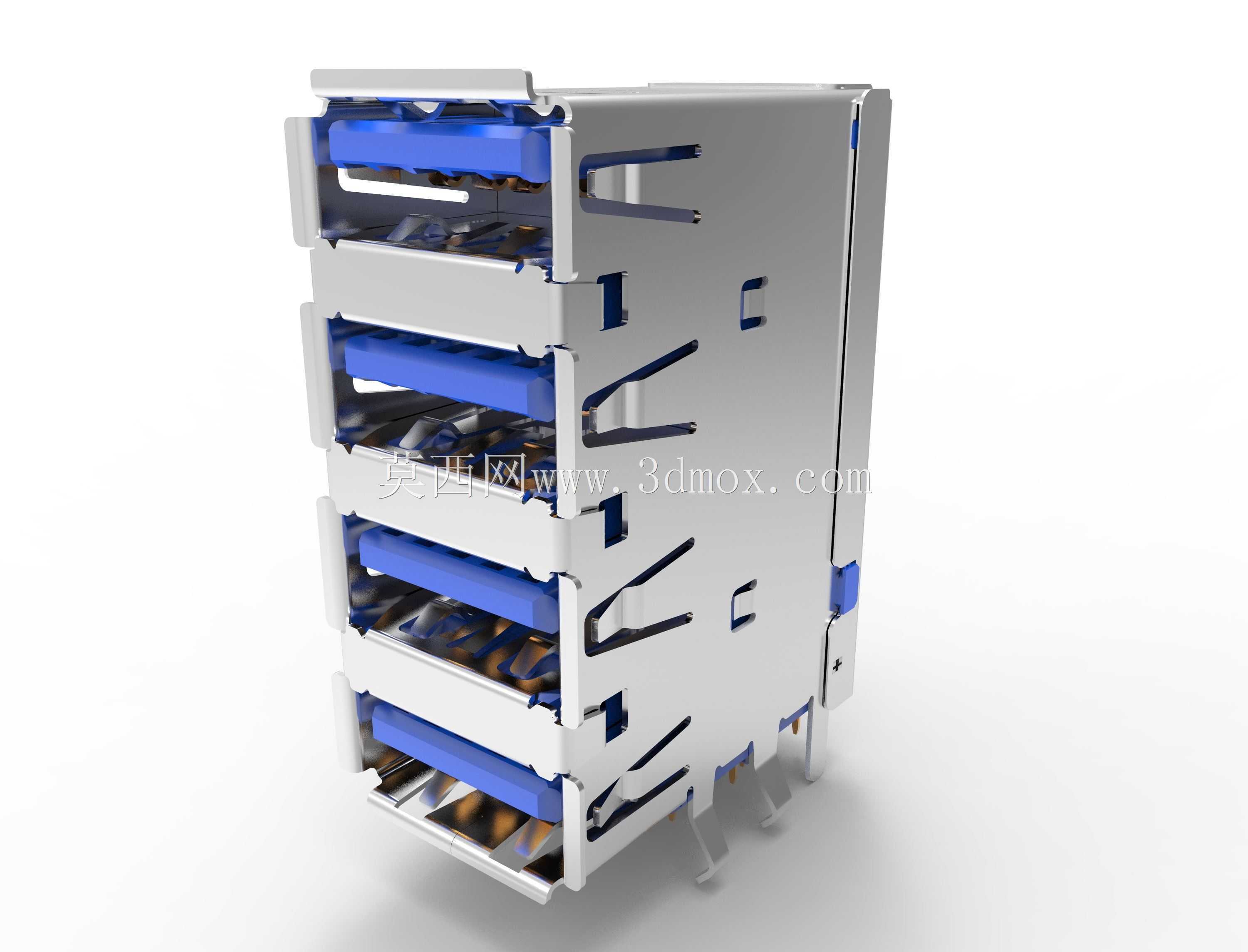

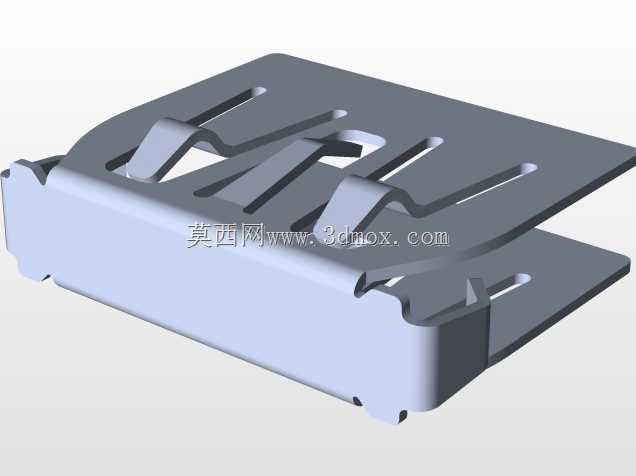

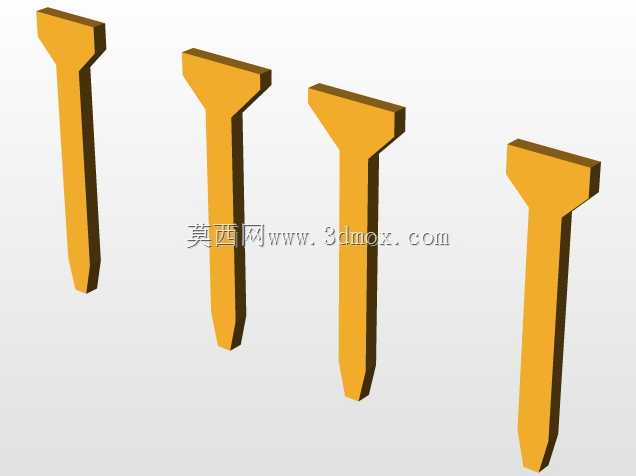

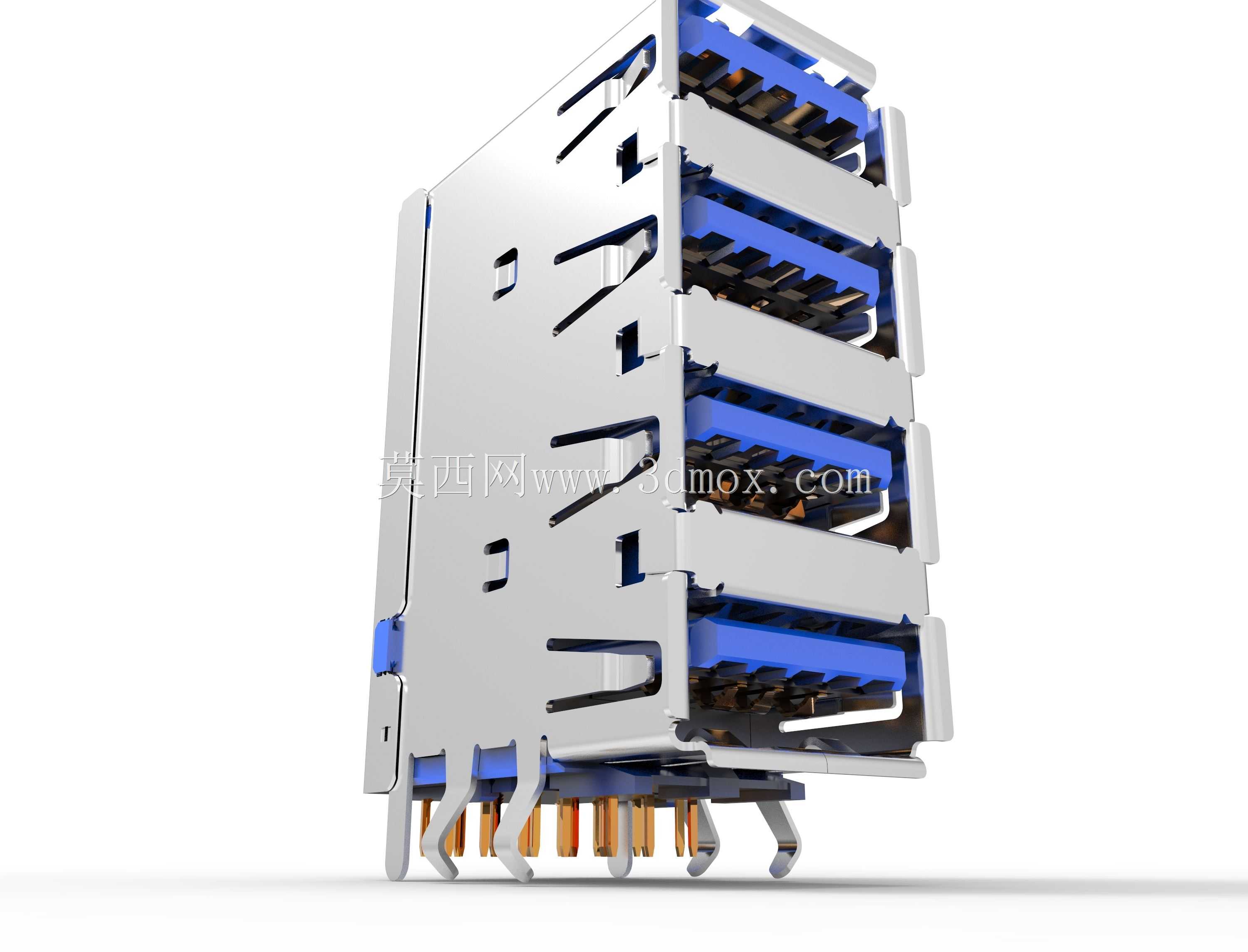

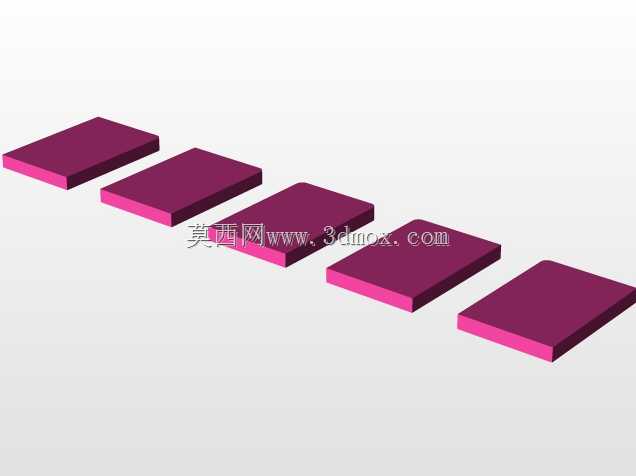

这款四层堆叠式USB3.0A型接口连接器，主要应用于台式电脑主板、工业工控背板、服务器前置IO面板、高密度扩展坞等对接口部署数量有较高要求的电子设备场景，能够在有限的面板安装空间内提供多组高速数据传输通路，解决单层面板接口排布不足的空间痛点，满足多外设同时接入的使用需求。在实际使用中，该连接器承担USB3.0规范下的高速数据传输与供电功能，可兼容对应规格的U盘、移动硬盘、数据采集终端、外设扩展线等设备，支持最高5Gbps的传输速率，同时向下兼容USB2.0、USB1.1规范的外接设备，无需额外转接即可适配不同代际的USB外设，适配日常办公、工业数据采集、消费电子扩展等多场景的外接需求。从功能特性来看，该连接器采用四层一体式堆叠结构，将四个独立的USB3.0A型母座整合在同一金属屏蔽壳体内，每层接口都配备独立的9pin接触端子，其中包含4组兼容USB2.0的端子与5组USB3.0专用高速差分端子，端子采用高弹性铜合金材质，接触区域镀金处理，能够保证多次插拔后的接触可靠性，降低接触电阻带来的信号损耗；金属外壳采用整体冲压折弯成型工艺，各层之间设置屏蔽隔层，能够有效降低层间信号串扰，同时外壳预留接地焊脚，焊接后可与主板接地端连通，提升整体抗电磁干扰能力，避免高速传输时的信号丢包问题。设计思路上，该结构优先考虑高密度安装下的空间利用率，在标准单层USB接口的安装宽度基础上，通过垂直堆叠的方式将接口容量提升四倍，同时严格控制整体的安装深度，避免占用主板背面过多的布线空间；端子排布采用错位设计，高速差分信号对做等长处理，保证信号传输的同步性，减少信号时延；接口内部的蓝色胶芯采用耐高温阻燃工程塑料材质，能够耐受波峰焊、回流焊过程中的高温冲击，避免焊接过程中胶芯变形导致的端子移位。外形尺寸与安装边界方面，该连接器整体宽度与标准单层USB3.0接口保持一致，垂直高度适配四层堆叠的结构需求，安装时的定位柱间距符合主板通用的IO接口安装孔位标准，插板焊脚的长度与排布适配常规PCB板厚的焊接要求，背面的固定焊片能够提升焊接后的结构强度，应对频繁插拔带来的外力冲击，不会因长期使用出现焊盘脱落的问题；接口的插拔导向结构做了圆角处理，能够引导公头顺利插入，避免插偏导致的端子损坏，胶芯上的防呆结构能够防止公头反插，保护内部端子不受外力损伤。
