电脑散热风扇用四针PWM接线连接器

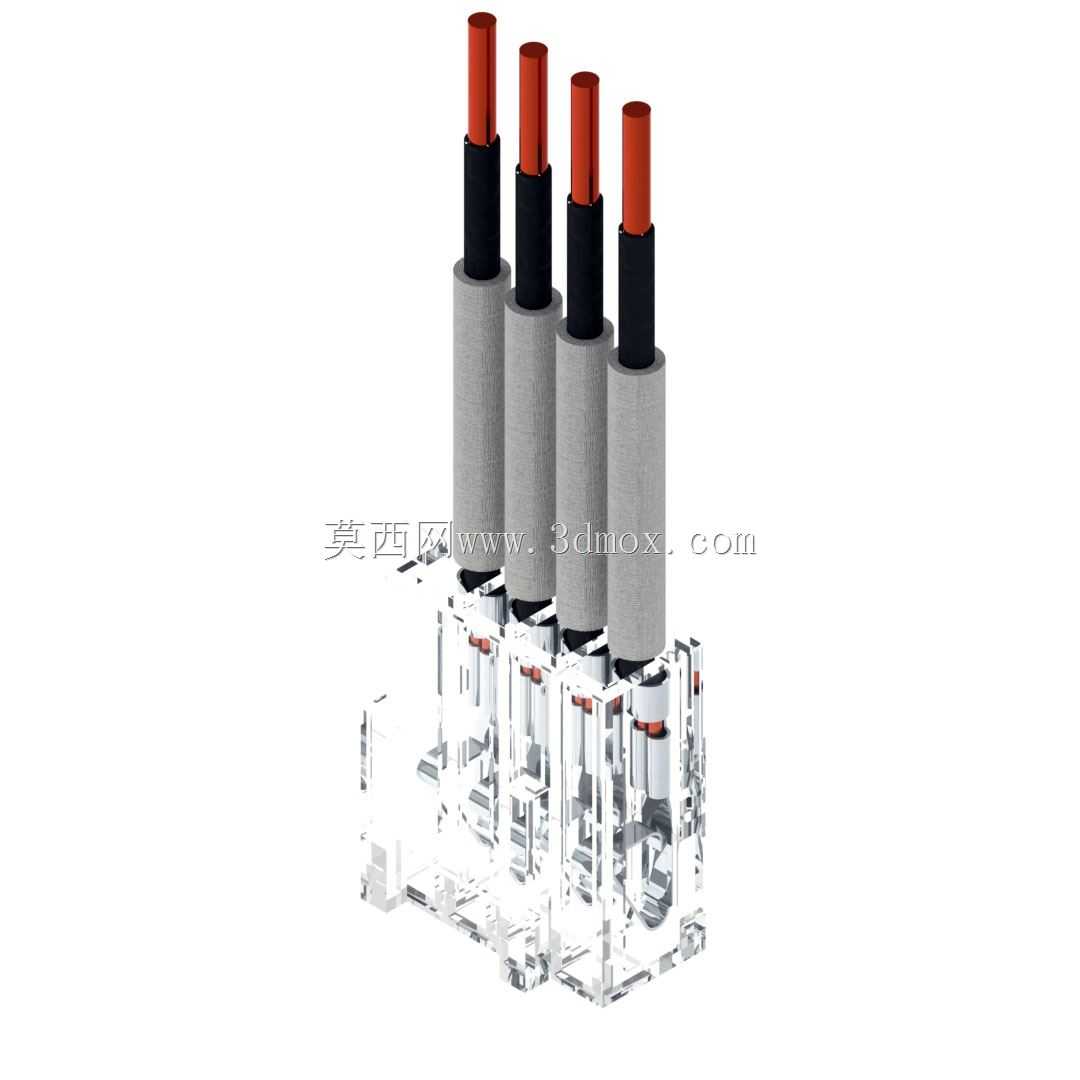

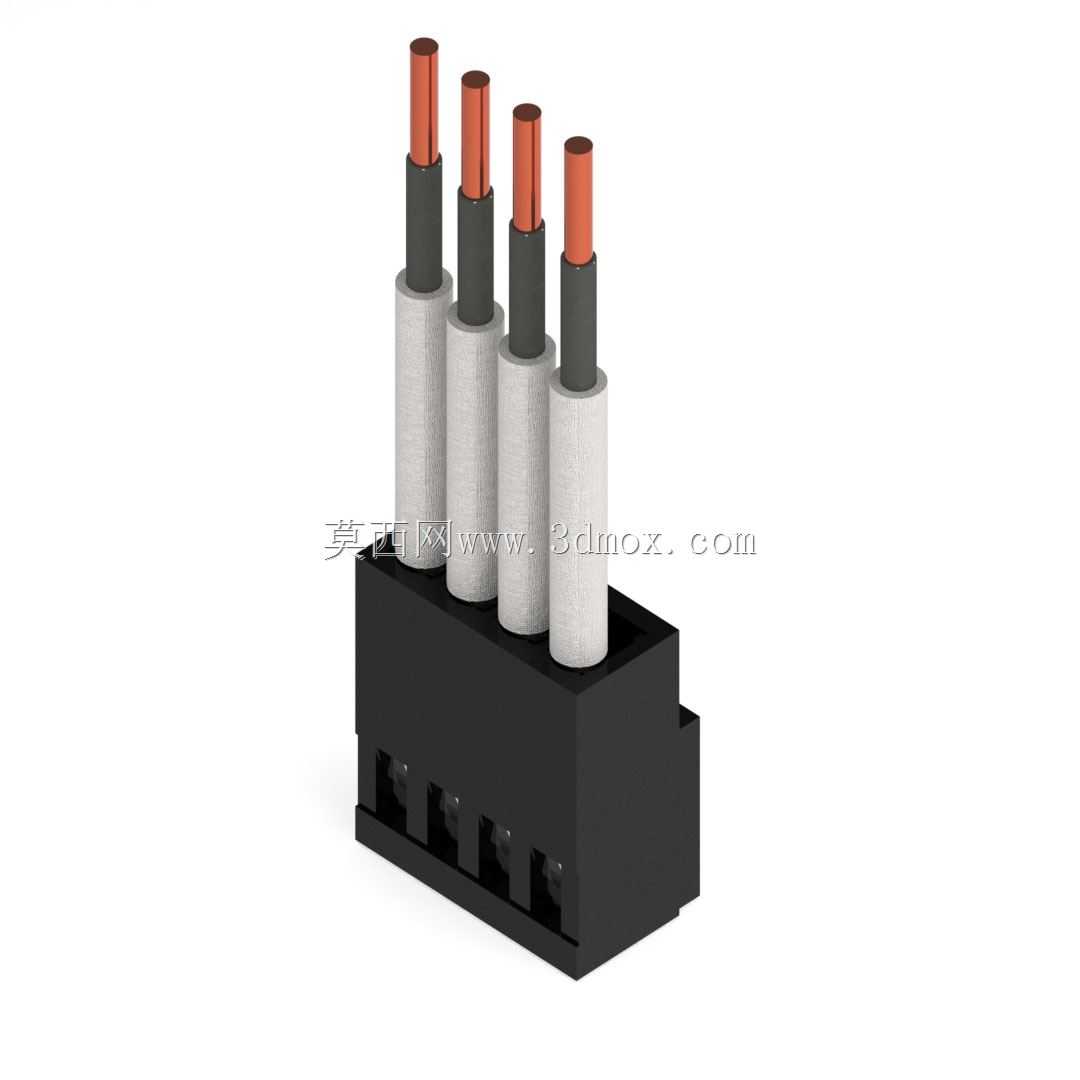

这款四针PWM连接器主要应用于台式电脑散热风扇、服务器风冷模组、工业控制柜散热风机的供电与转速控制链路中，作为风扇端与主板、控制板端的对接接插件，承担电力传输与PWM调速信号传递的核心作用，是风冷散热系统里实现精准转速调控的关键连接部件。在实际使用场景中，这类连接器需要适配多股带绝缘层的铜芯导线，每一个针位对应独立的功能定义，分别承担接地、供电、转速检测、PWM调速信号传输的作用，能够让控制端输出的脉宽调制信号稳定传递到风扇驱动电路，实现风扇转速随热源温度动态调整，兼顾散热效率与运行噪音控制。从产品功能特性来看，这款连接器采用黑色绝缘塑壳作为主体基座，基座内部设置四个独立的针位通道，每个通道内置导电插针，插针与导线压接部位做了加固处理，避免长期使用中出现导线松脱、接触不良的问题；塑壳外侧设置有防脱卡扣结构，与公端对接后可以锁定连接位置，避免设备运输、运行振动过程中出现接插件松脱断电的故障。在设计思路上，这款连接器充分考虑了散热场景的安装空间限制，整体塑壳采用紧凑型长方体布局，四个针位等距平行排列，针位间距符合行业通用的接插件间距标准，能够与市面上主流的四针风扇插座完全适配；导线伸出端做了阶梯式的绝缘防护设计，从插针压接位置向外依次设置内层绝缘护套、外层绝缘包裹层，最末端露出铜芯用于接线，既可以避免多根导线之间出现短路风险，也能提升导线与塑壳连接位置的抗弯折能力，适配机箱内部复杂的走线弯折需求。从外形尺寸与安装边界来看，这款连接器的塑壳主体宽度适配四针排布的最小空间要求，整体高度不会超出风扇侧边的安装预留空间，对接插入深度符合通用接插件的配合尺寸，安装时不需要额外预留过大的操作空间，既可以应用在标准ATX机箱的风扇安装位，也能适配1U、2U等薄型服务器内部狭小的散热安装空间，针脚的导电部位做了防氧化镀层处理，长期在机箱内部的温热环境中使用也不会出现接触电阻升高、信号传输不稳的问题，能够保障风扇调速功能长期稳定运行。
