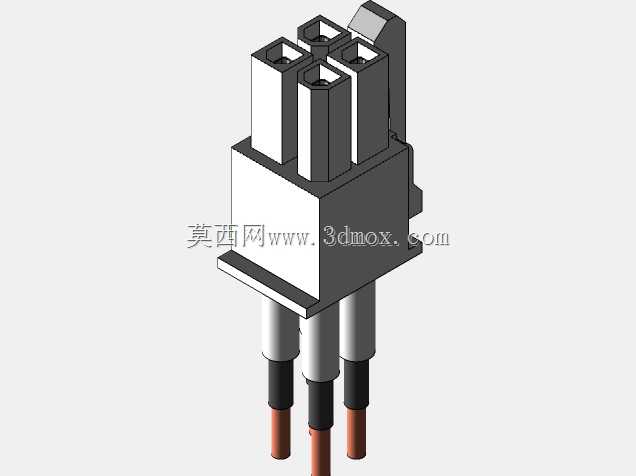

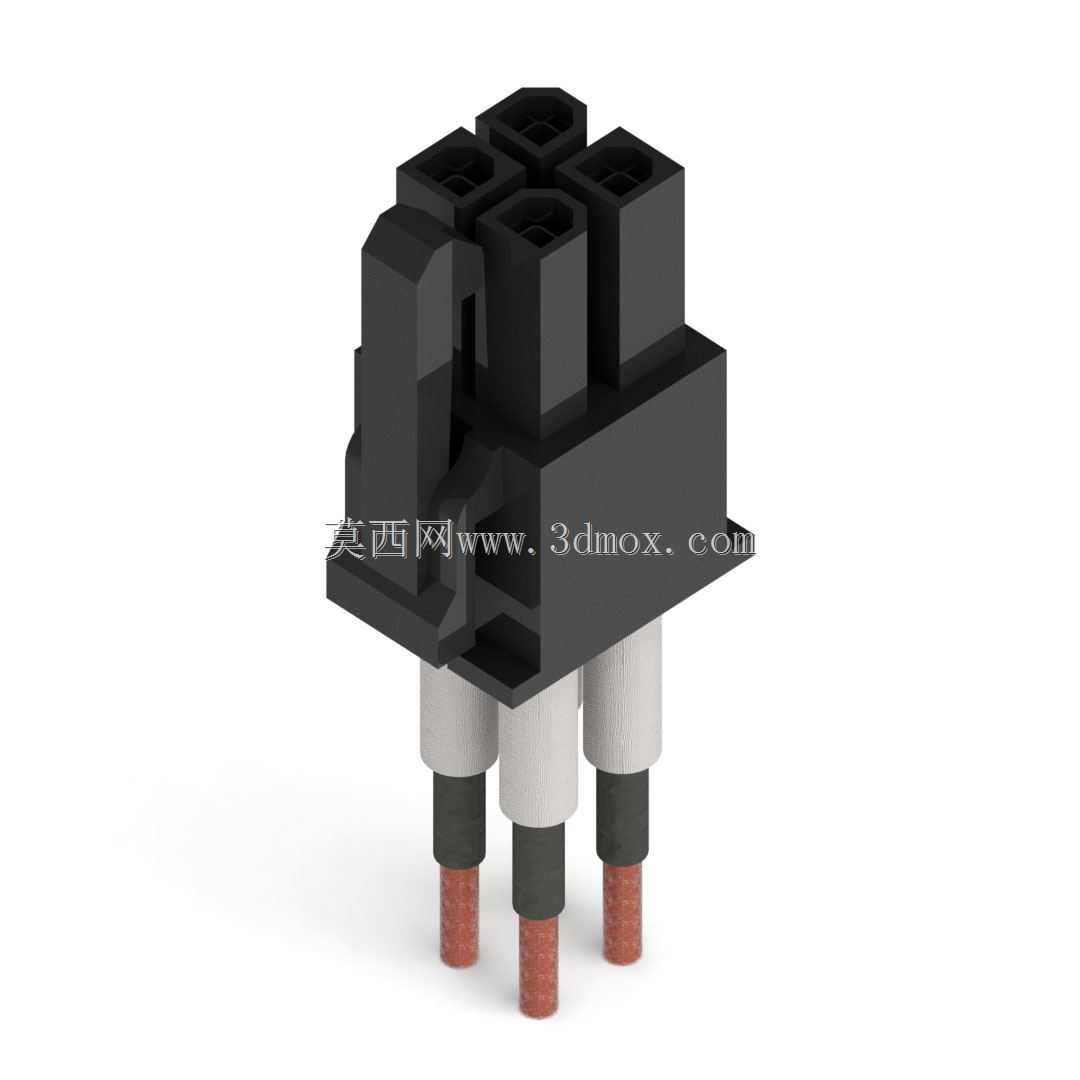

电脑CPU供电用ATX12V四针接插件结构

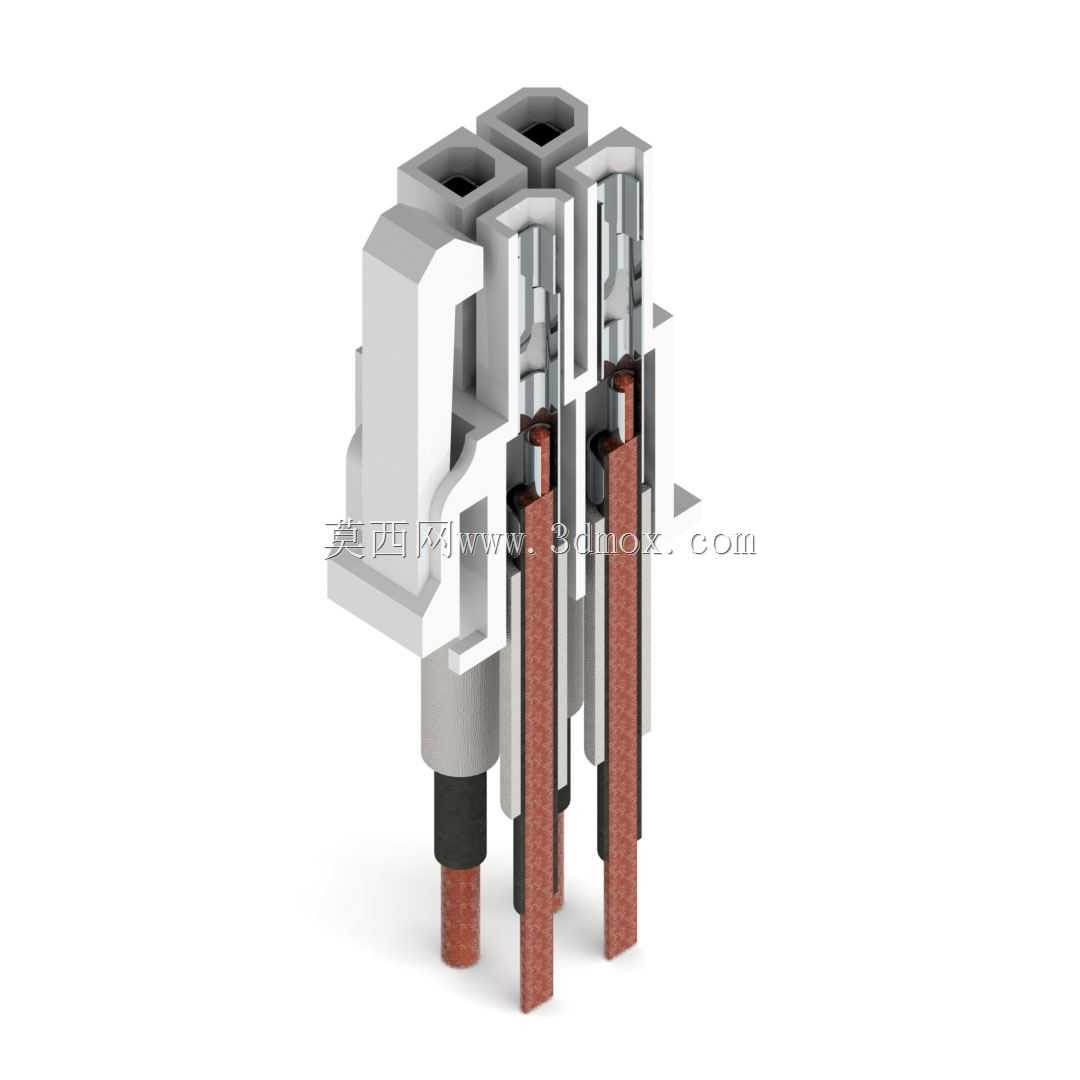

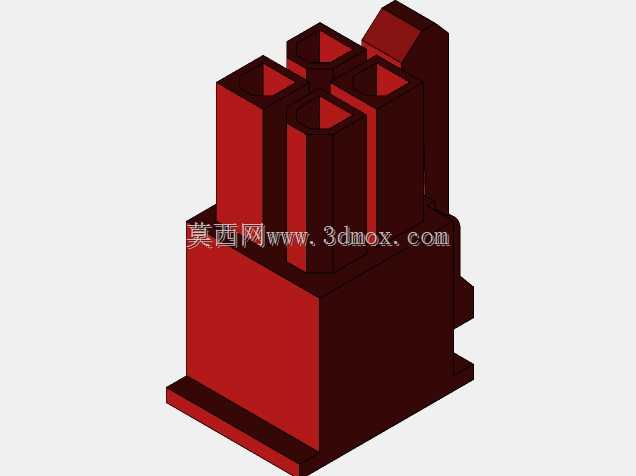

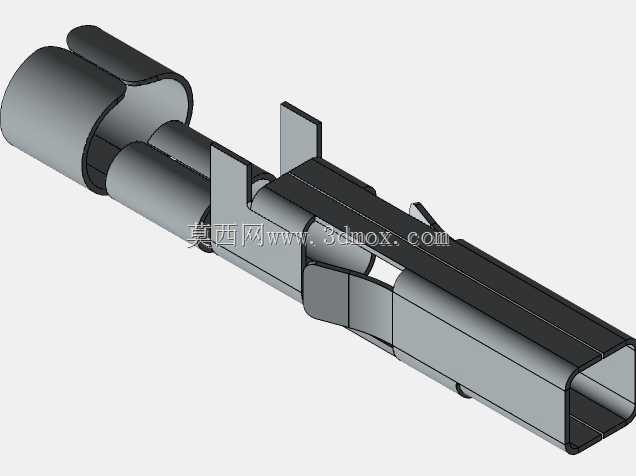

这款ATX12V四针接插件是台式计算机主板CPU供电链路中的核心连接部件，主要承担电源12V直流输出到主板CPU供电回路的电流传输作用，广泛应用于台式PC、工控主机、小型服务器等采用ATX电源规范的计算设备中，是保障处理器稳定获取供电的关键连接节点。在实际应用场景中，该接插件一端压接电源输出端的12V供电线缆，另一端插接在主板CPU旁的对应针座上，为CPU提供大电流直流供电，避免供电线路接触不良导致的处理器降频、重启甚至硬件损坏问题。从功能特性来看，这款接插件采用四针分列式设计，区分12V供电与接地回路，每根插针都匹配独立的导电铜件，铜件表面做镀锡处理降低接触电阻，能够承载CPU高负载运行时的持续大电流，插针外侧的绝缘护套采用阻燃耐温的工程塑料注塑成型，可隔绝相邻插针避免短路风险，护套外侧设计有防呆卡扣结构，插接时只有方向正确才能完全插入，能有效避免反插、错插导致的硬件烧毁问题。在设计思路上，这款接插件充分考虑了PC装机的操作便利性与长期使用的可靠性，护套外侧做了防滑纹理设计，插拔时施力更方便，内部铜件采用弹性卡接结构，与主板针座插合后能保持稳定的接触压力，长期使用也不会出现接触松动的问题，线缆压接部位做了应力缓冲设计，避免线缆反复弯折导致的铜丝断裂。从外形尺寸与安装边界来看，这款接插件整体为长方体塑壳结构，横向宽度适配主板四针供电座的标准间距，纵向长度预留了手指捏持的操作空间，插接后突出主板表面的高度控制在常规CPU散热器的安装避让范围内，不会与塔式散热器、下压式散热器的安装结构产生干涉，线缆引出方向做了斜向导向设计，方便机箱内走线整理，不会占用过多的机箱内部理线空间，适配绝大多数ATX、MATX、ITX规格主板的CPU供电安装位，能够满足不同装机场景的安装使用需求。
