电脑主板用ATX24针供电接插件结构设计

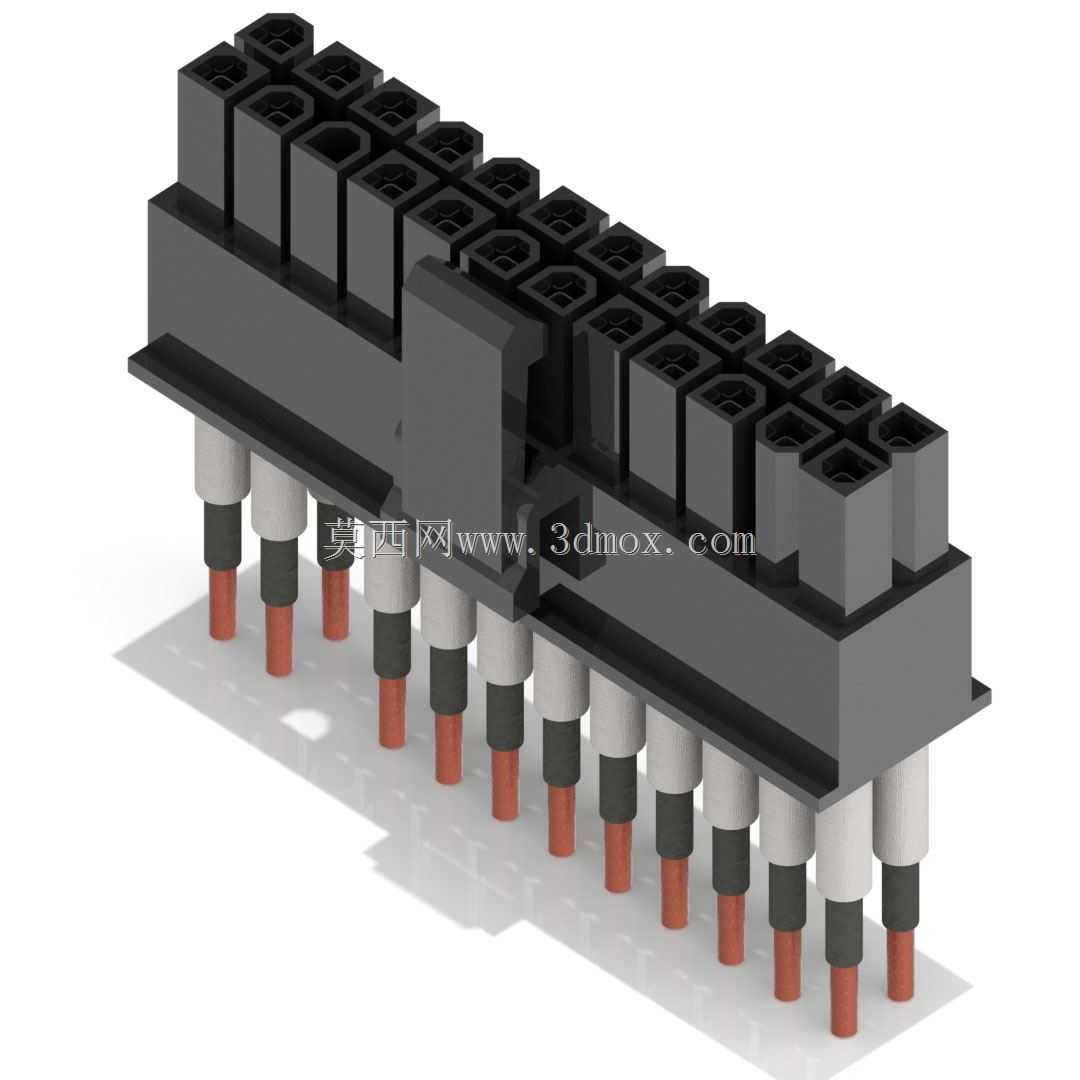

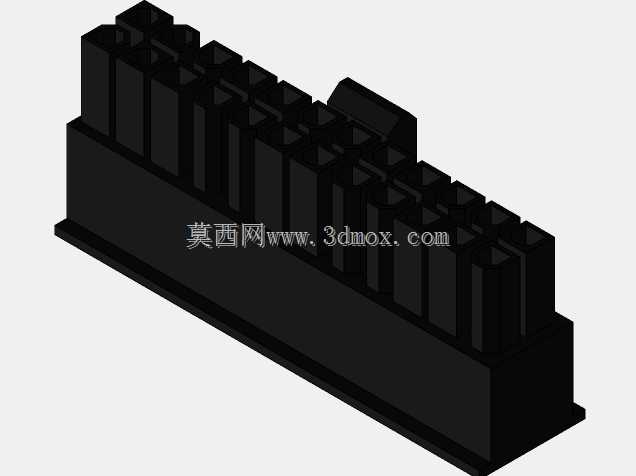

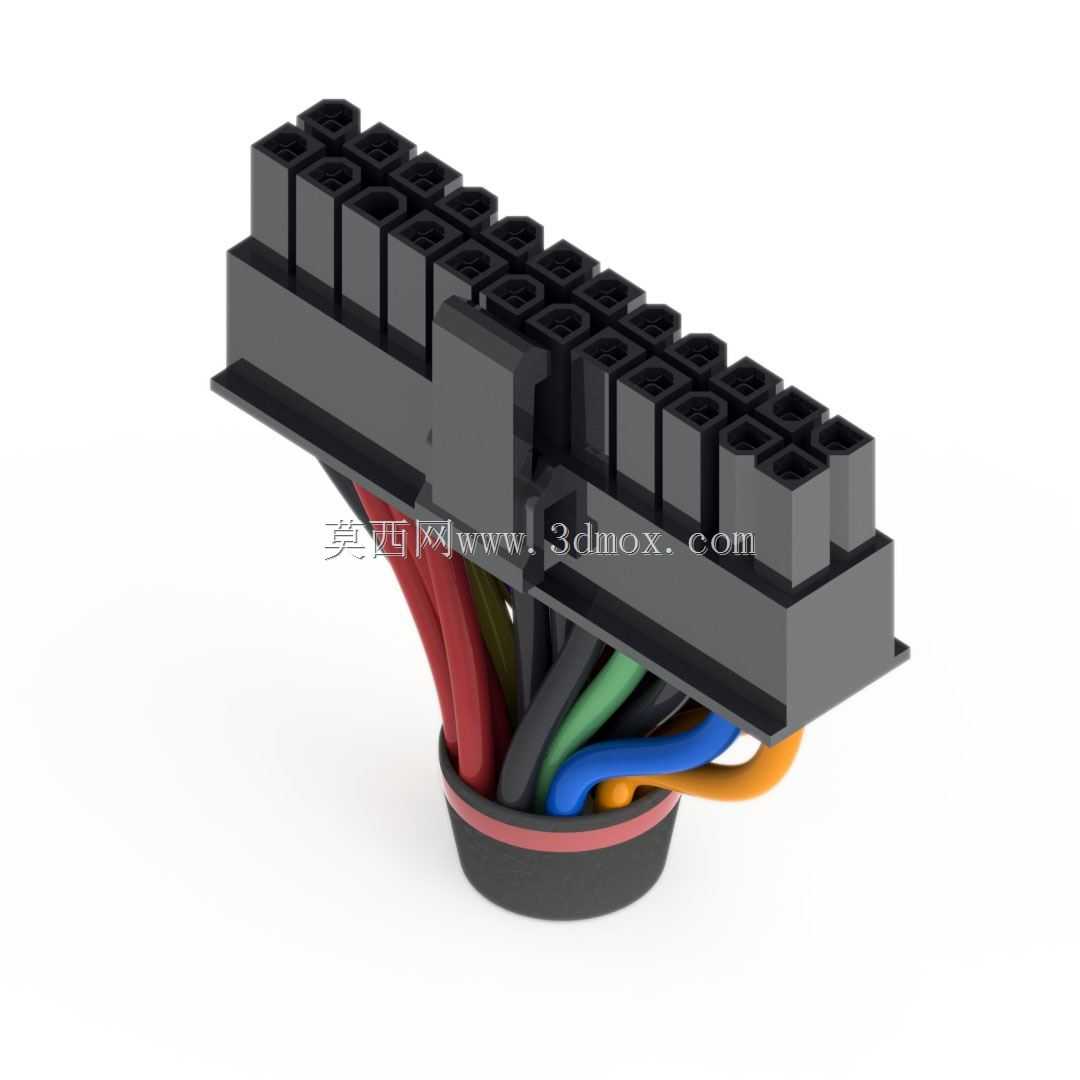

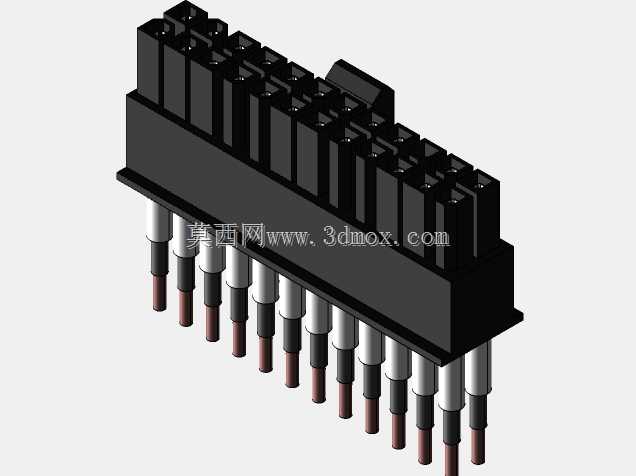

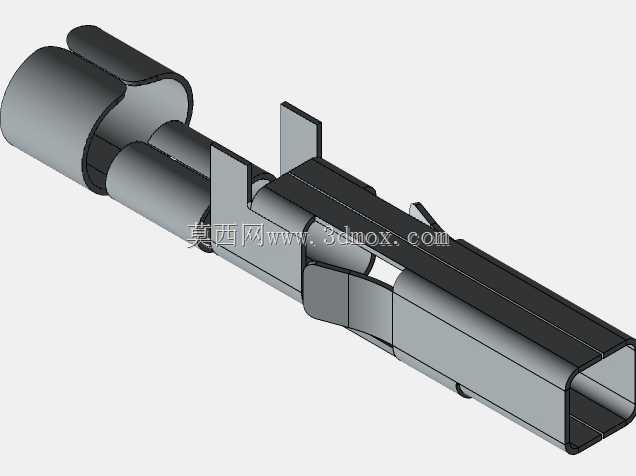

这款ATX24针电源连接器是台式计算机供电链路中的核心互联部件，主要应用于标准ATX架构台式电脑主板与ATX开关电源的供电对接场景，同时也可兼容使用同款供电规范的工业控制板卡、嵌入式工控主板、小型服务器主板的供电连接需求，是主板获取多路直流供电的关键物理接口。在实际设备运行过程中，该连接器承担着将电源输出的+12V、+5V、+3.3V、-12V以及5V待机电压等多组不同规格的直流电能稳定传输至主板供电回路的作用，为CPU、内存、芯片组、板载扩展接口等所有主板搭载的功能模块提供可靠的电力通路，其接触可靠性直接决定了整台设备供电系统的稳定性，一旦出现接触不良、针脚错位等问题，极易引发设备重启、供电不稳甚至硬件烧毁的故障。从产品功能特性来看，该连接器采用24针双排错位排布的针脚定义，在早期20针ATX供电接口的基础上扩展了额外的供电针脚，能够承载更大的供电电流，满足高性能CPU、独立显卡普及后主板整体功耗提升的传输需求；针脚接触端采用弹性铜质基材搭配表面镀层处理，既可以保证多次插拔后的接触弹性，降低接触电阻减少接插部位的发热，也能抵御长期使用过程中的氧化腐蚀，提升接口的使用寿命；连接器本体设置有防呆卡扣结构，插装时能够引导操作人员对准正确方向，完全避免反插、错插导致的针脚弯折、电路短路问题，插合到位后卡扣会自动锁止，防止设备搬运、震动过程中接口松脱断电。在设计思路上，这款连接器充分考虑了批量组装与长期使用的实际需求，插座端采用直插式焊针设计，能够适配波峰焊等主流PCB批量焊接工艺，焊针长度与排布间距严格匹配主板PCB的安装孔位公差，焊接后焊针与PCB焊盘能够充分浸润，保证焊接强度与导电性能；塑胶本体选用耐高温、阻燃等级符合电子安规要求的工程塑料材质，能够承受焊接过程中的高温烘烤不变形，同时在设备长期运行过程中即使出现局部异常升温，也不会出现熔融、自燃的安全隐患；公母端对插的插拔力经过反复调校，既不会因为插拔力过大导致组装困难、用户拔插供电线时损坏主板焊盘，也不会因为插拔力过小导致接触松动、接触电阻过大的问题。从外形尺寸与安装边界来看，该连接器整体采用长条形规整结构，横向长度适配主板边缘供电接口的标准安装位，本体高度充分考虑了主板周边电容、散热片等元器件的排布高度，安装后不会与周边元器件产生空间干涉；焊针伸出塑胶本体的长度严格匹配标准PCB板厚的焊接要求，插装后焊针穿过PCB的露出长度符合焊接工艺标准，不会出现焊针过顶导致背面元件安装受阻、或是焊针过短导致焊接强度不足的问题；接插端的塑胶导向槽深度经过精准设计，公头插入时能够先通过导向槽定位再让针脚接触，从结构上避免针脚弯折的风险，连接器两侧预留的卡扣让位空间，也方便用户在拆卸供电线时能够顺利按压卡扣完成解锁，不会因为空间狭小导致操作困难。
