BBT设计概念2

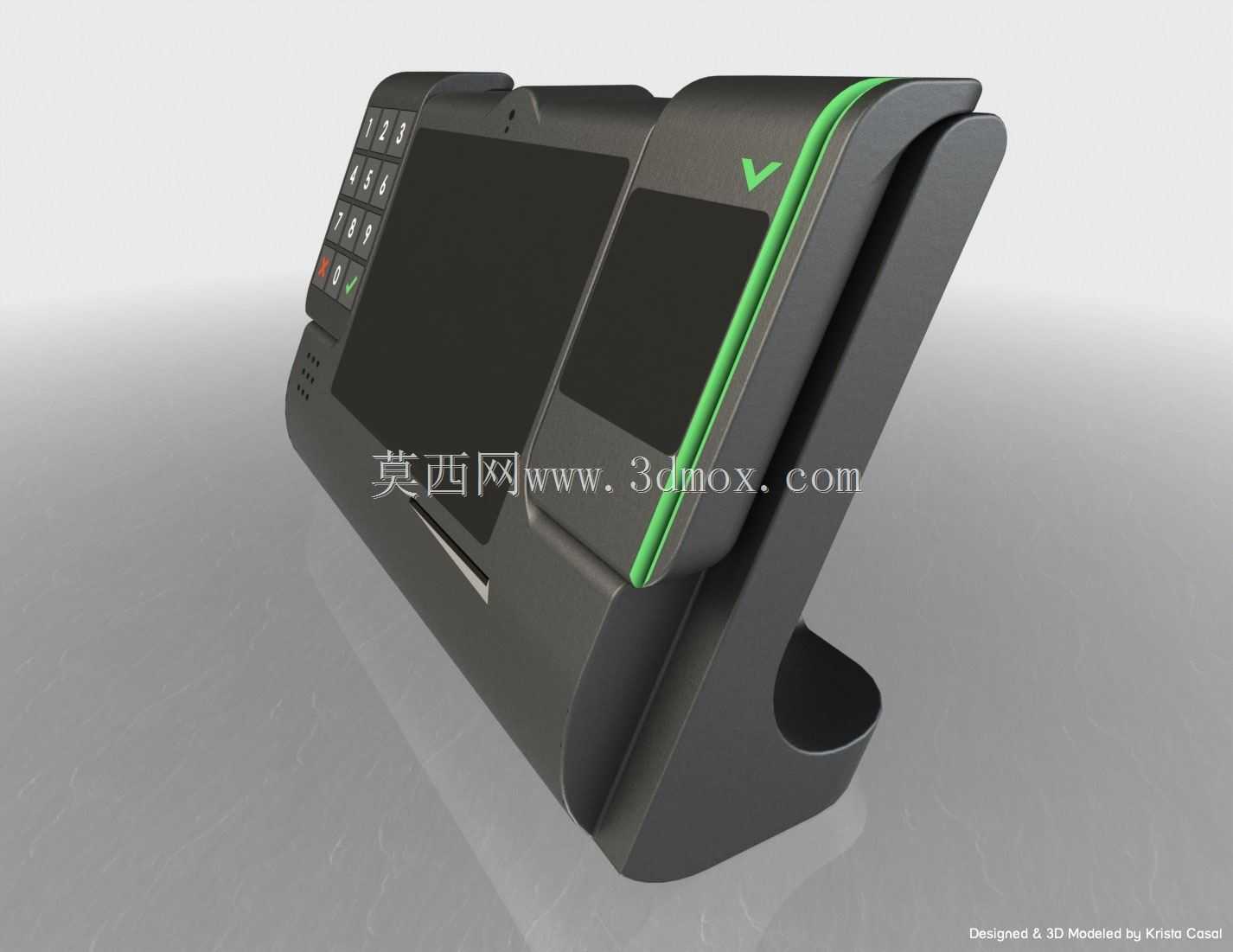

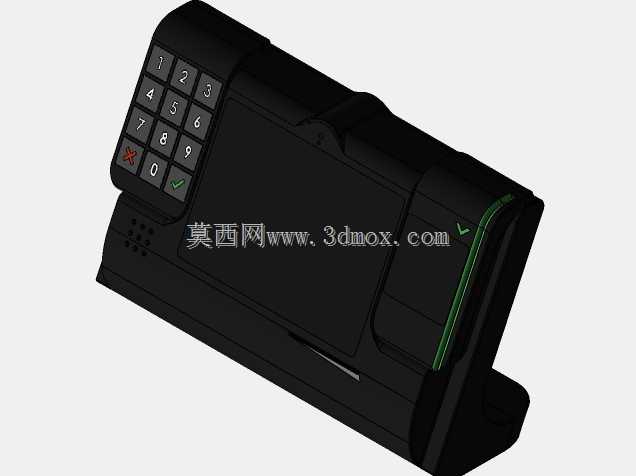

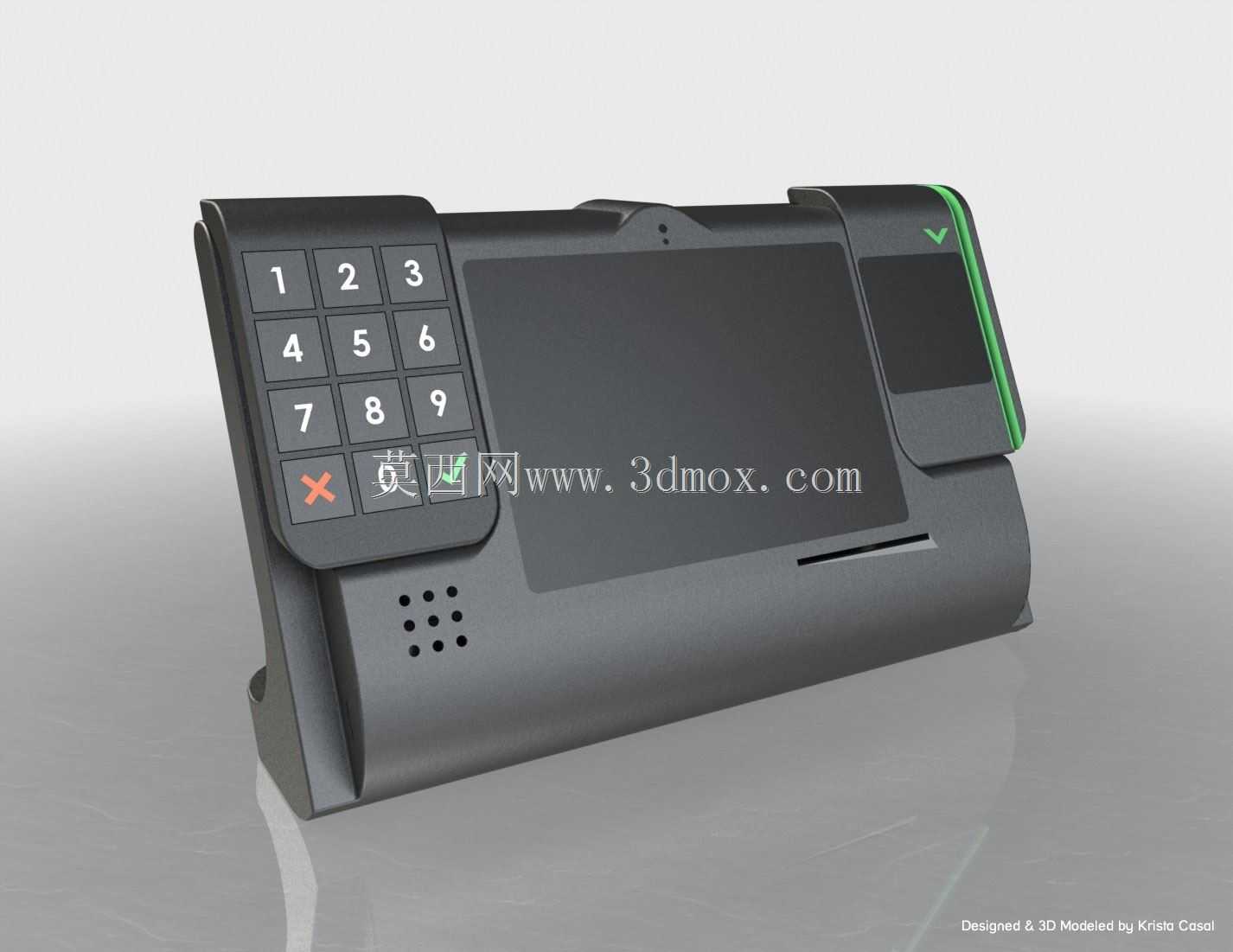

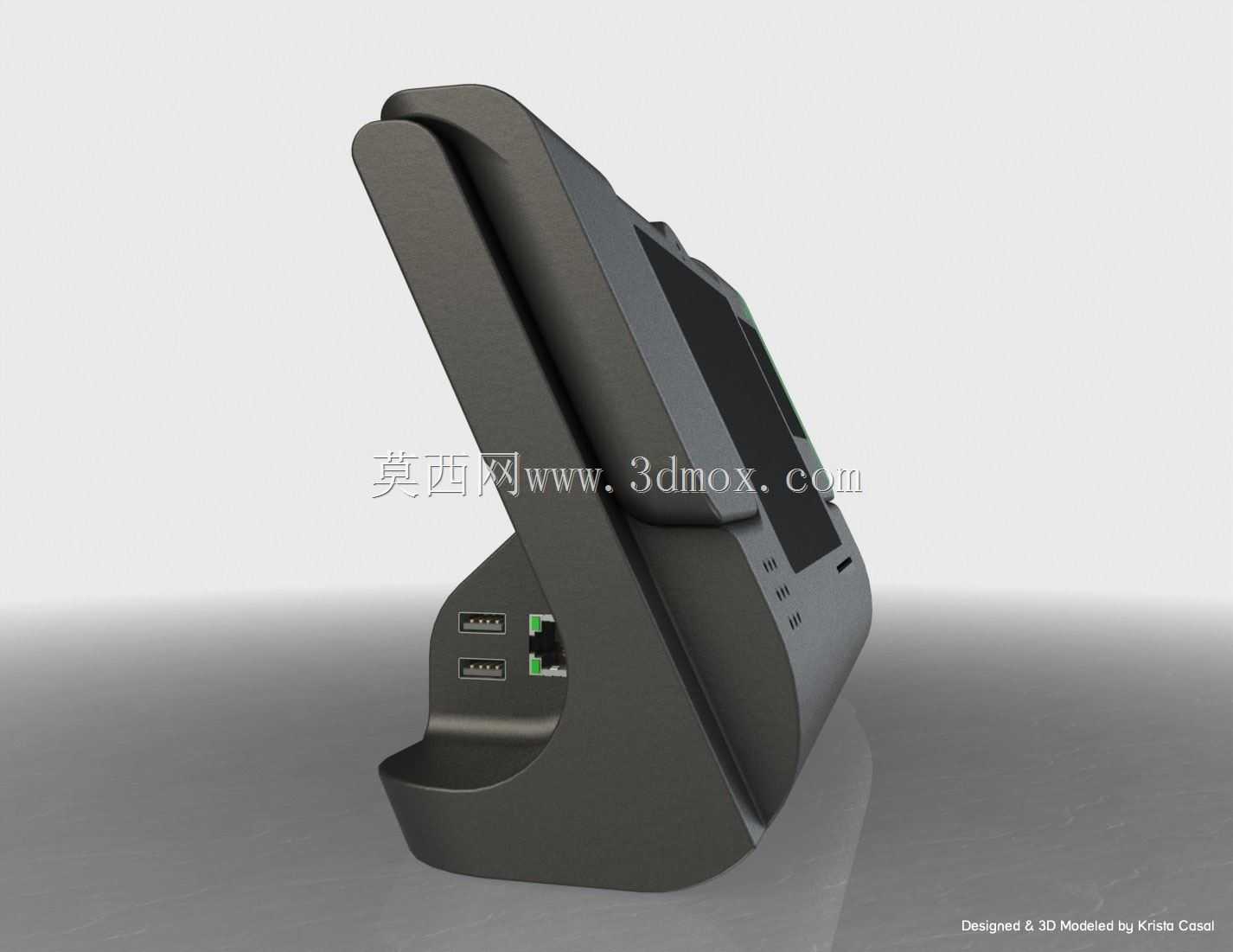

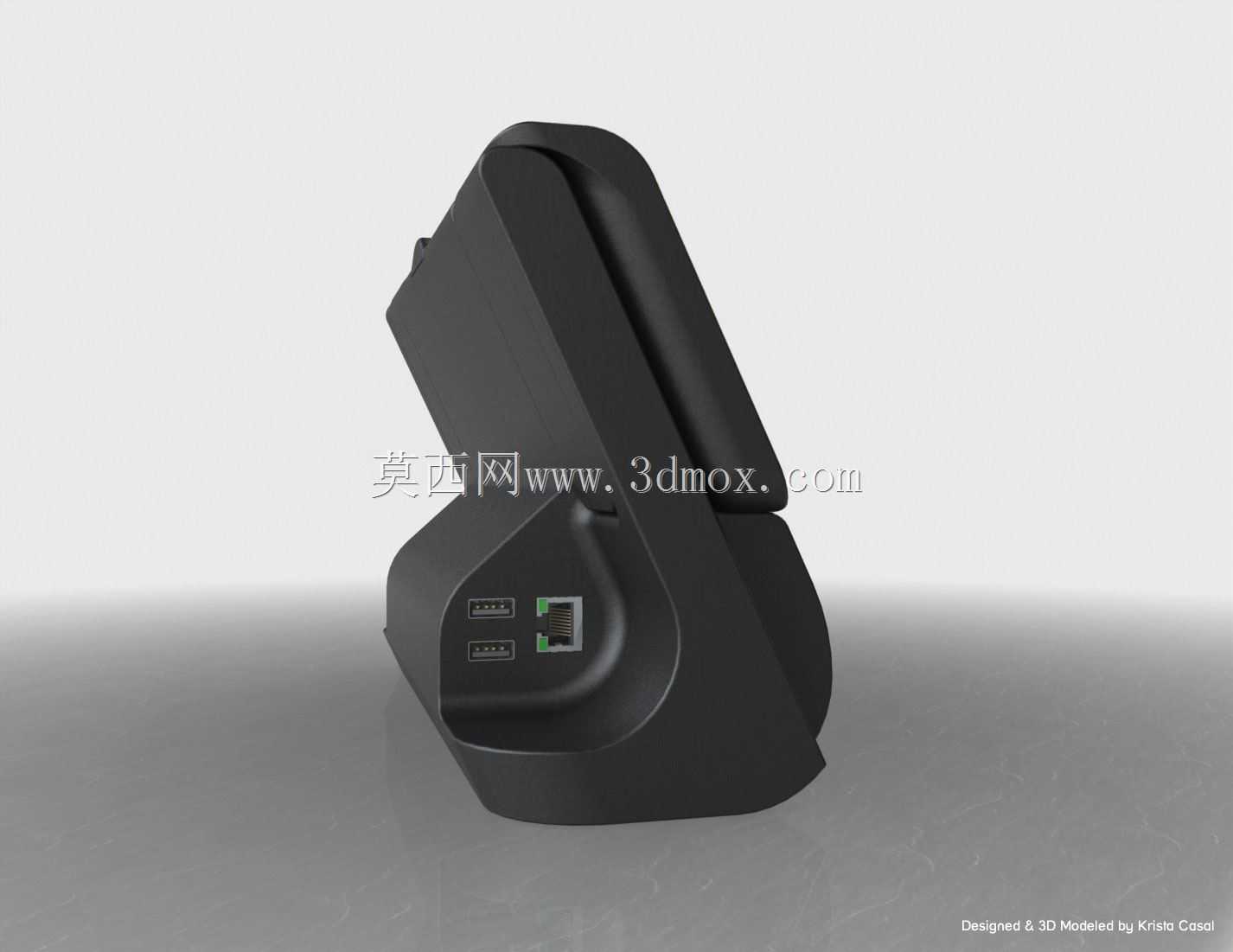

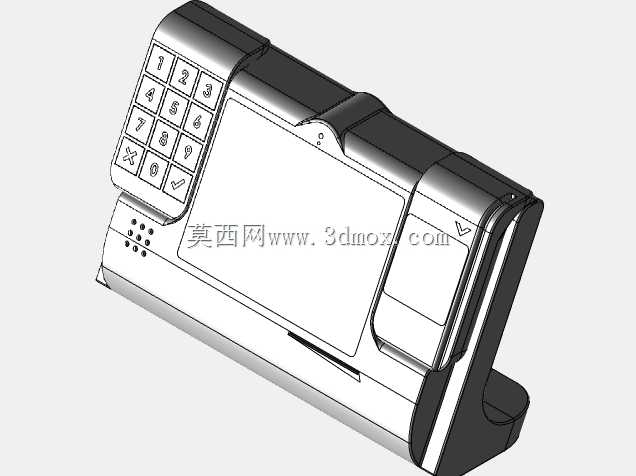

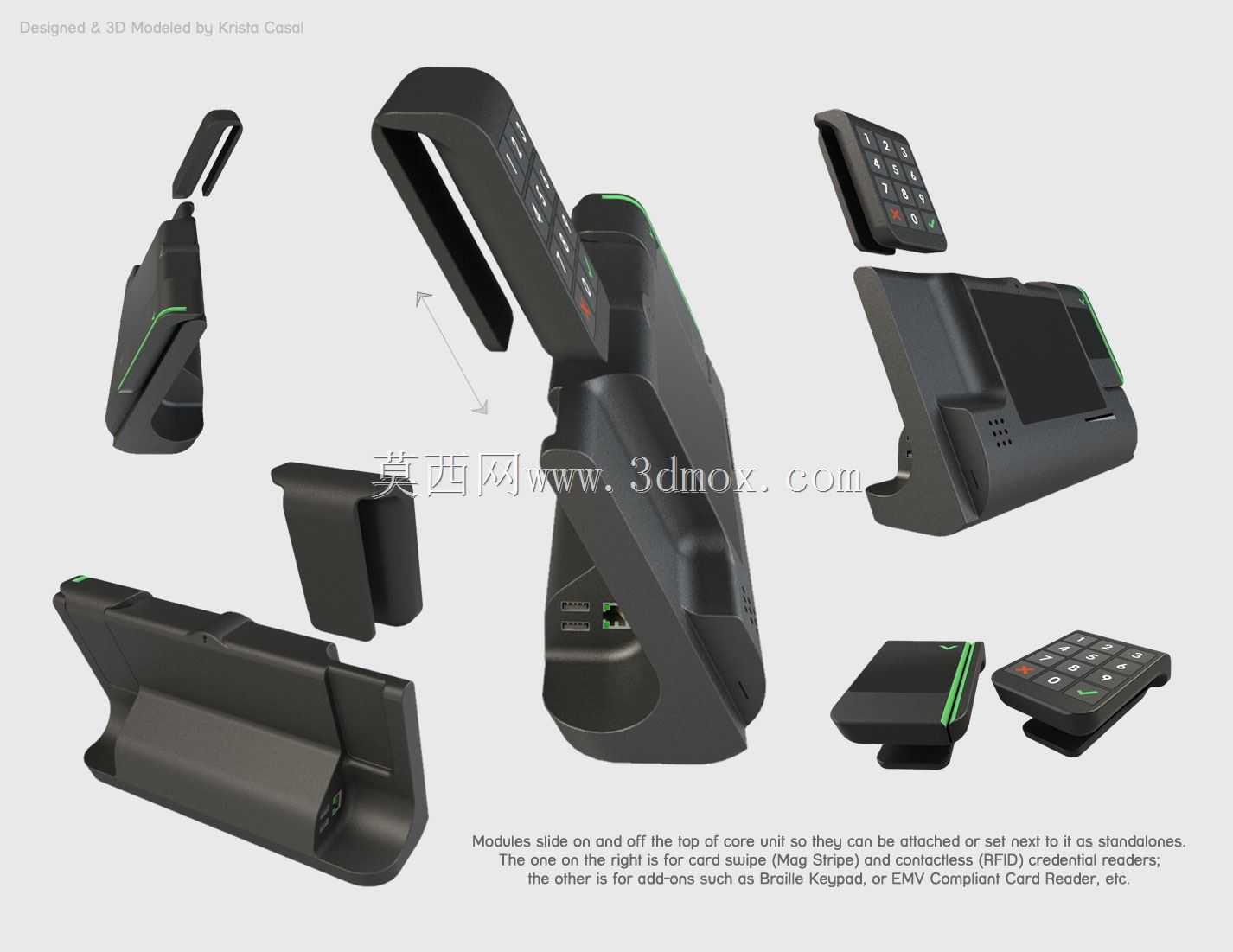

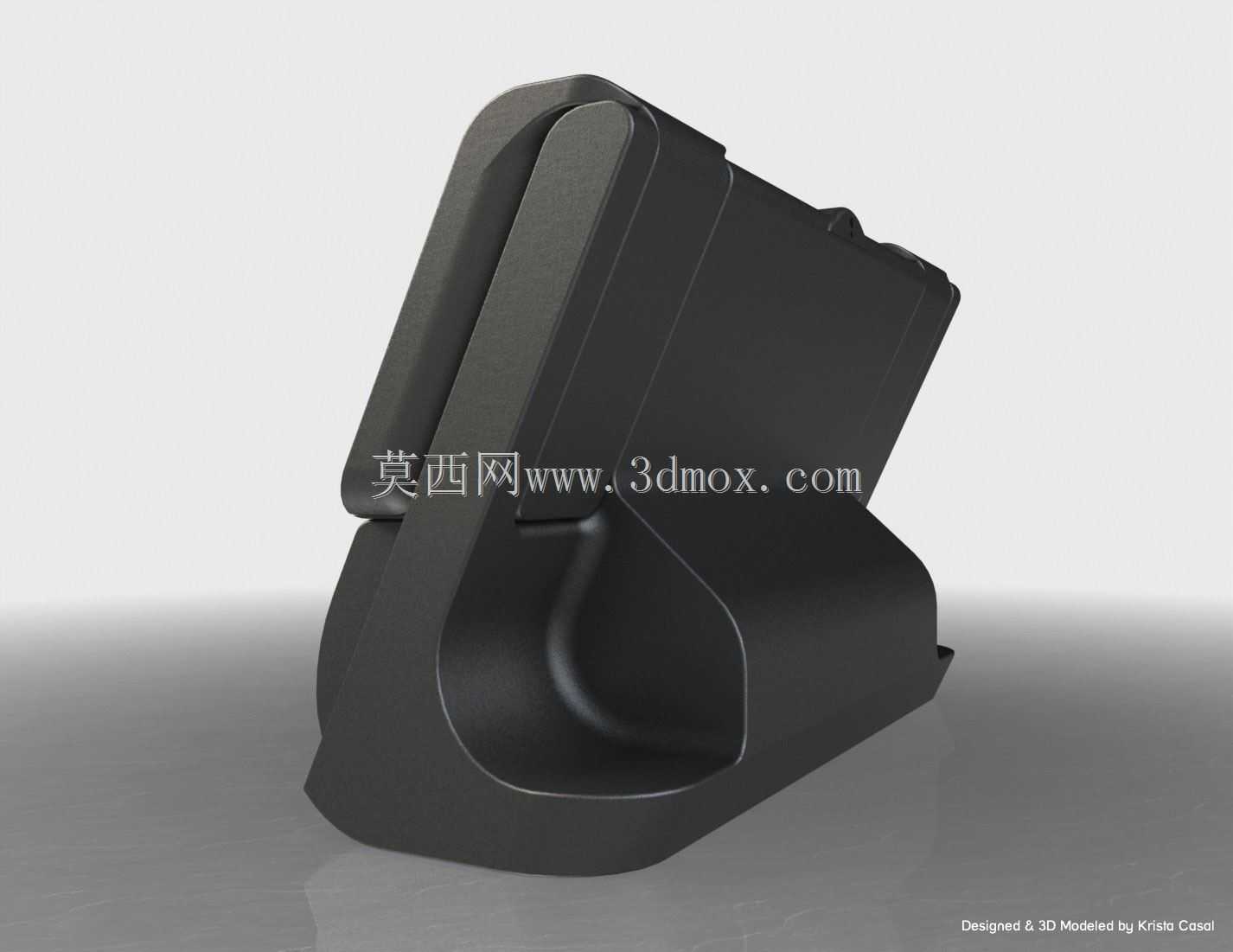

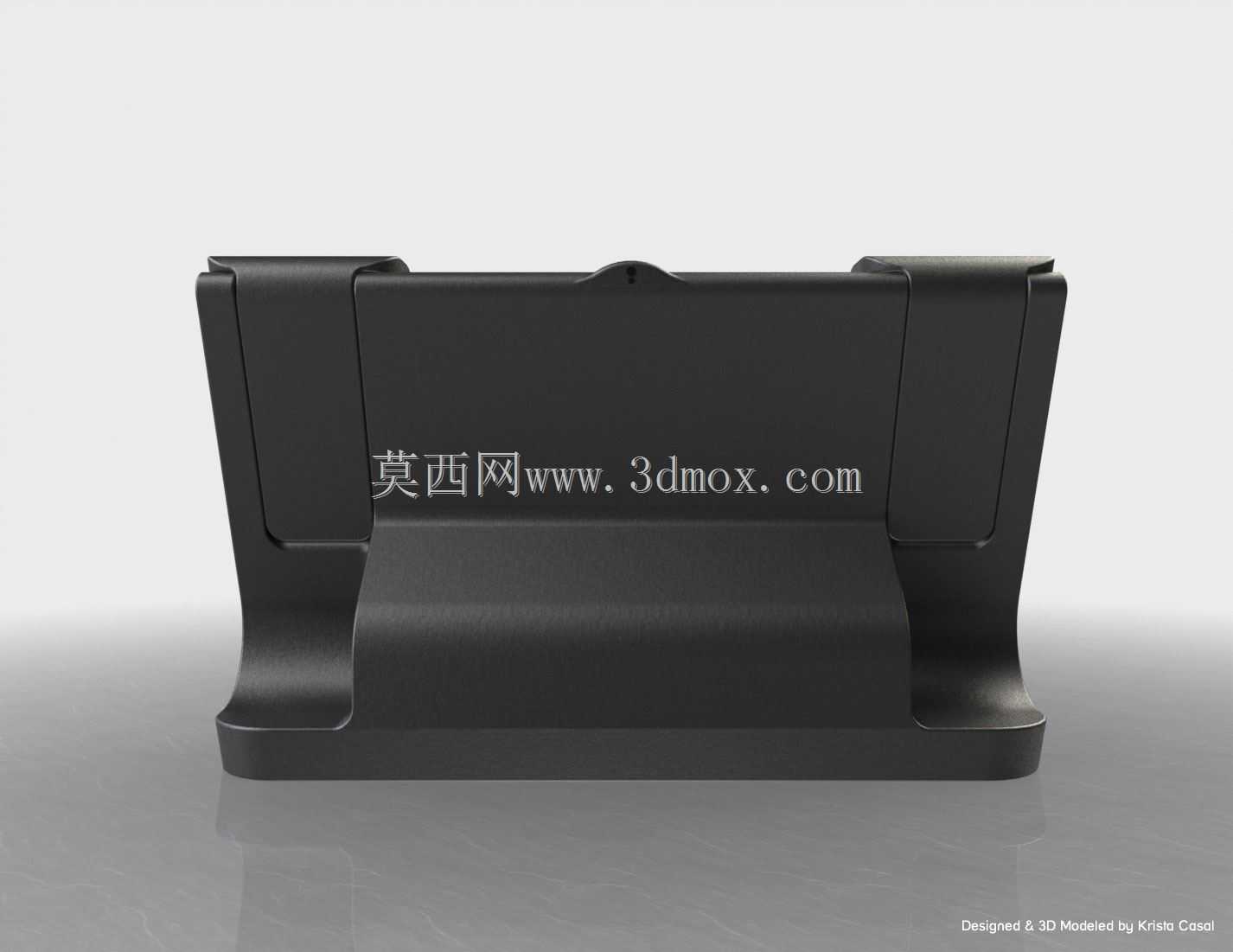

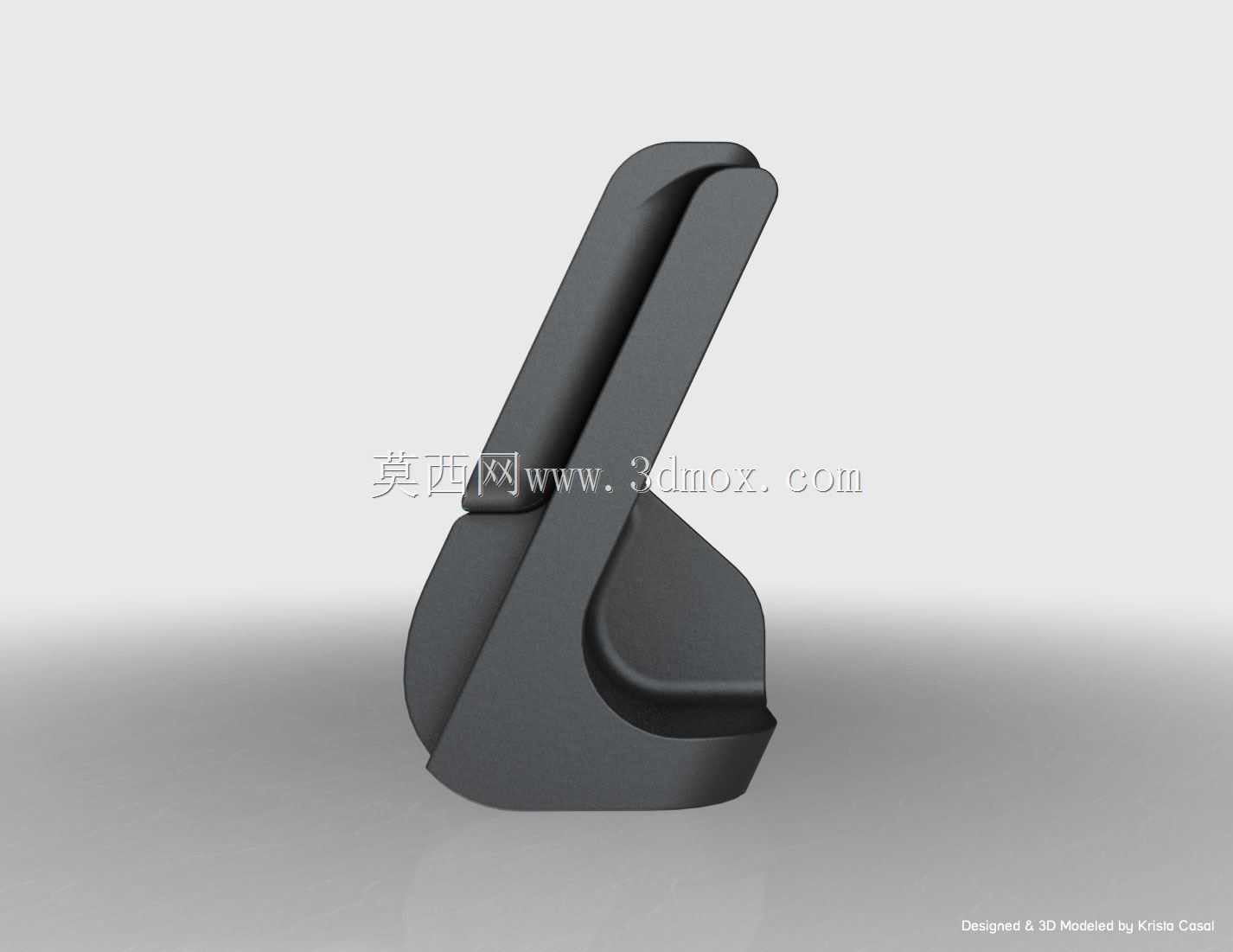

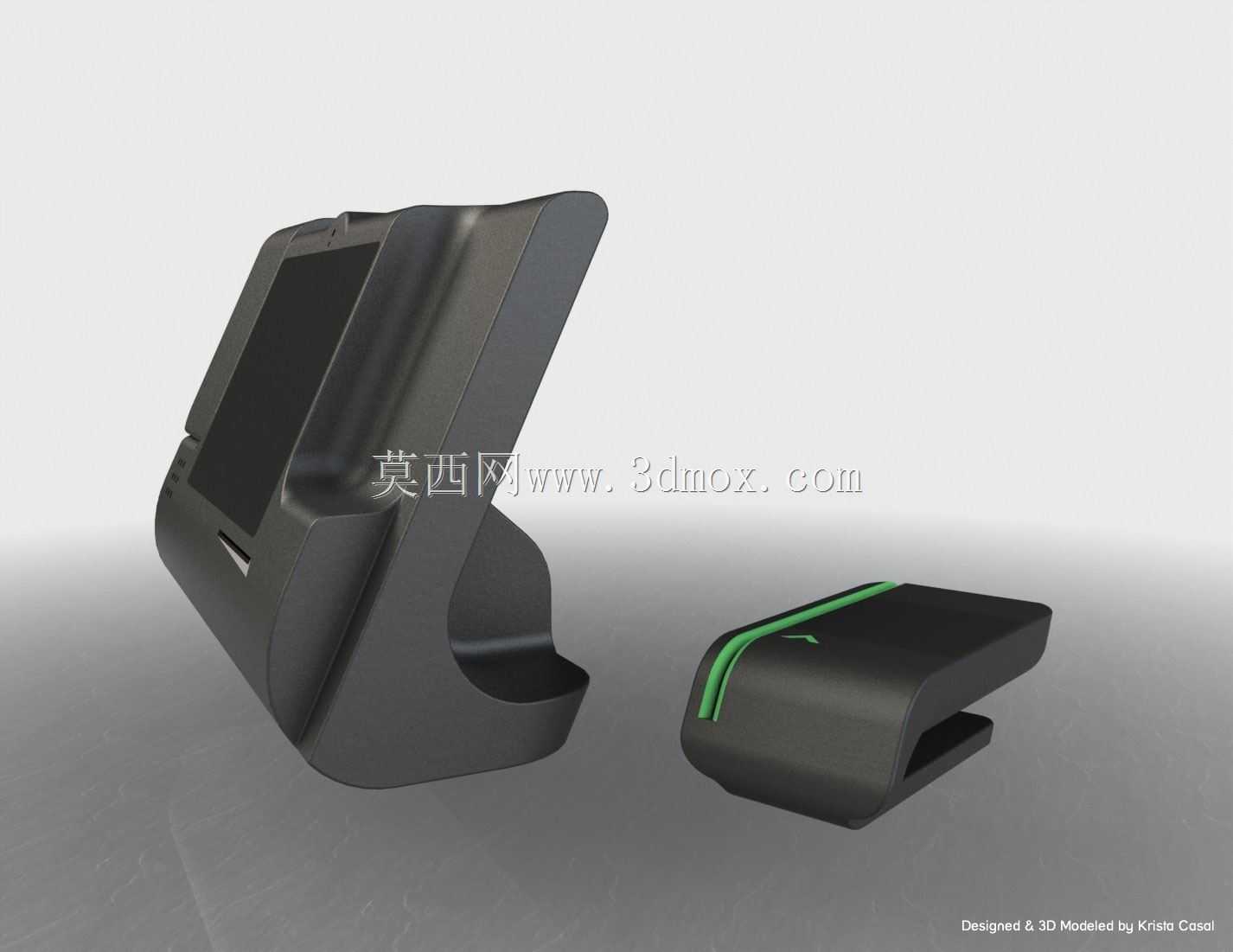

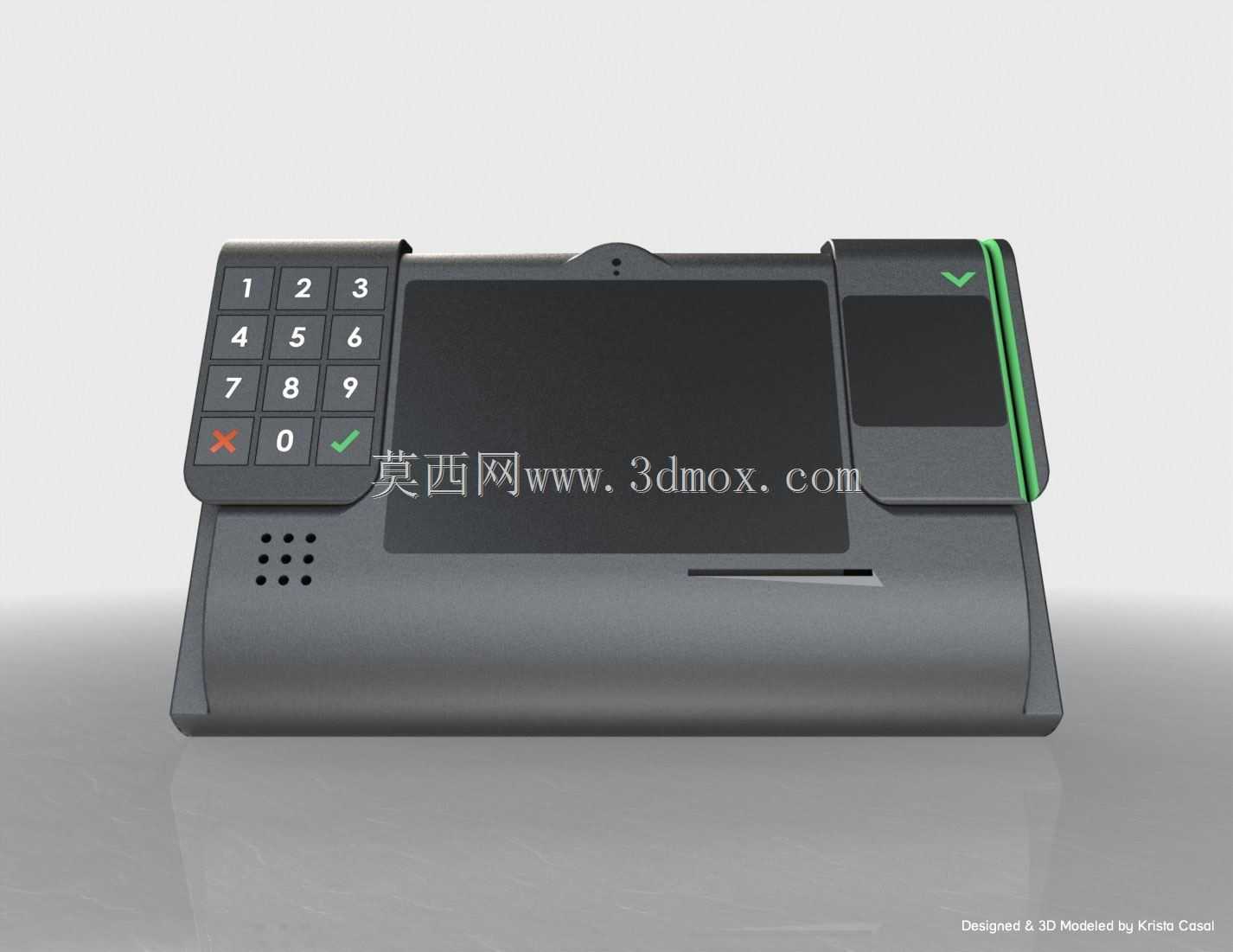

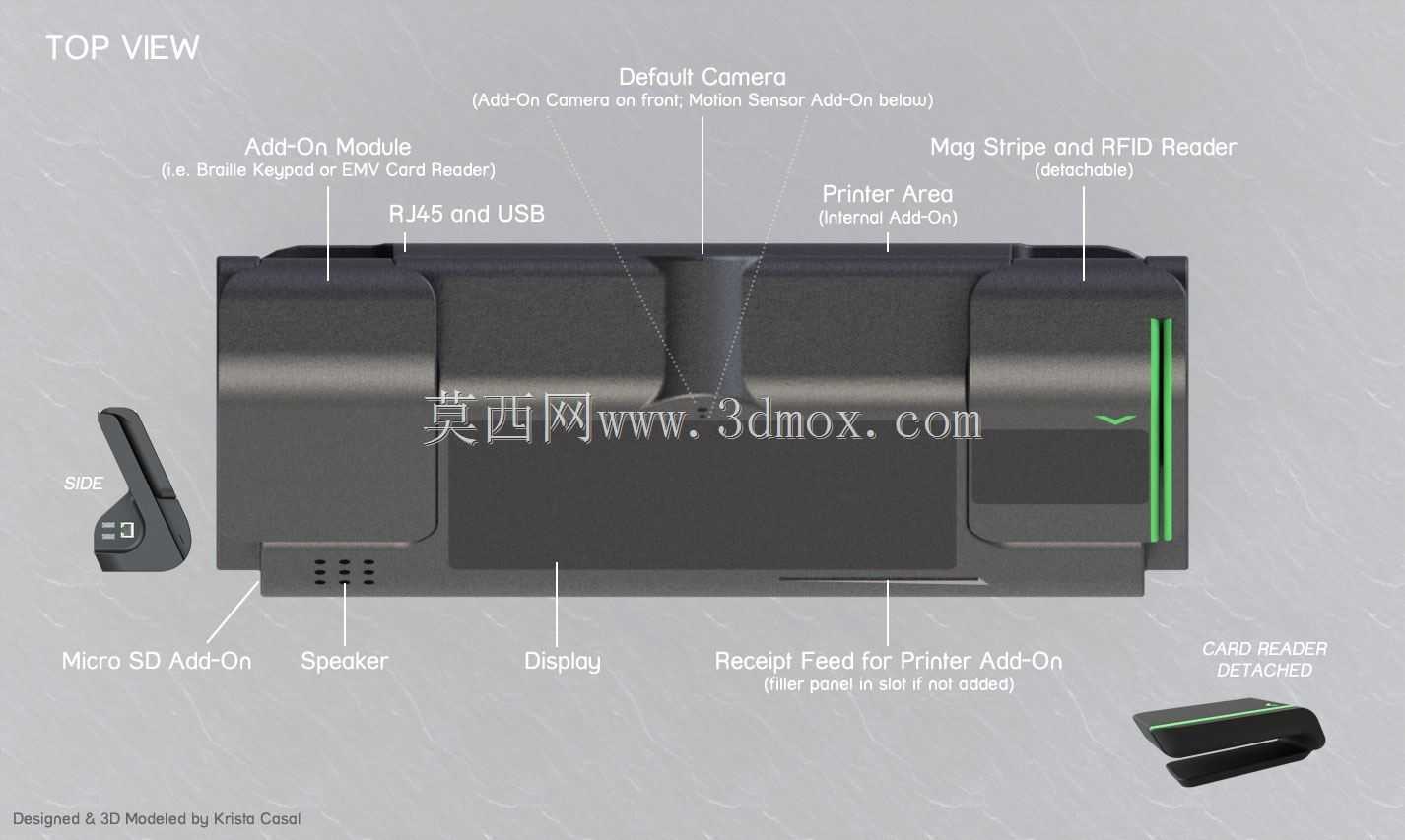

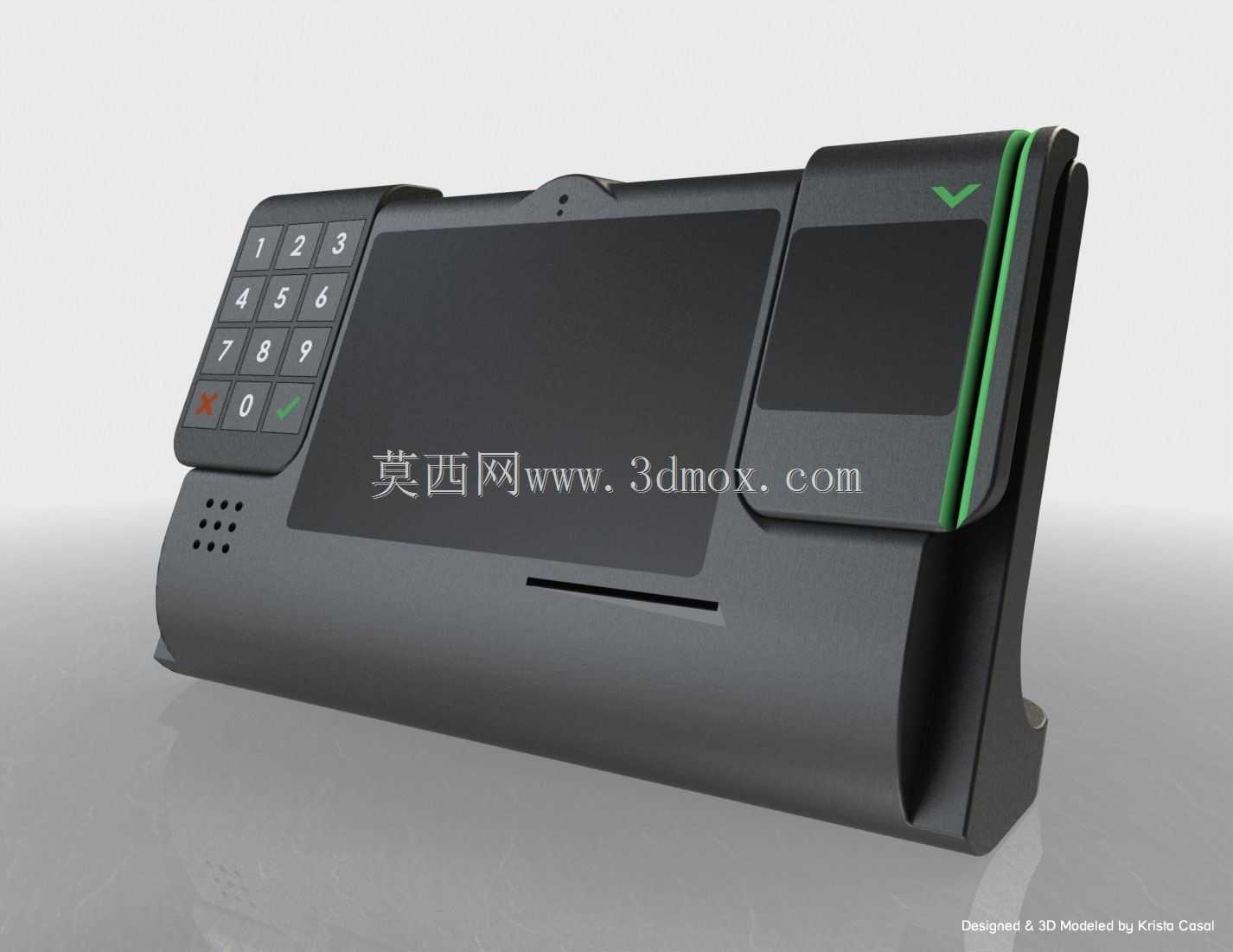

下面是我对Blackboard Transact的多功能阅读器挑战的下一个设计：challenges/the-multi-function-reader-design-challenge! 概念！------------这是一个一体化设计，主要配置包括：-核心单元/外壳，其中支架是主体的一部分/与主体集成（不单独）。-倾斜显示屏（7“对角线）。-扬声器在左下方-背面上方的摄像头，面向外部。-两个可拆卸模块，每侧一个，滑动式；从上面掉下来。其中一个装有磁条和非接触式/RFID读卡器。第二个默认配置可以有一个按扣式盖子，并作为一个迷你储物箱。该模块的设计/位置将在添加时容纳扩展。-RJ45和两个USB端口在背面。-背面的中下部有一个卡扣式面板，用于进入内部（未建模）。该装置可以安装在台面或墙壁上。端口区域的设计使其安装在墙上时，电缆水平引出，因此连接器不会卡住。可拆卸模块：有两个，每侧一个。它们滑上滑下装置的顶部，这样，如果需要的话，它们可以作为一个独立的装置放在远离装置的地方（而且看起来仍然很漂亮！）。如前所述，一个用于刷卡和非接触式凭证读取器，另一个用于附加组件。附加选项/扩展：-收据打印机集成在核心单元中。收据从屏幕右下角的正面输出。如果不添加打印机扩展，此插槽将具有一个齐平填充面板。-第二个摄像头可以添加到屏幕上方的核心单元前面。-可以将运动传感器添加到前、后或两个摄像头下方盲文键盘将是一个可拆卸的模块EMV兼容读卡器将是一个可拆卸的模块。-其他可能的模块；虽然只有两个连接到核心，其他人可以是独立的，而似乎他们属于主要单位，因为他们的设计。-我把Micro-SD卡插在左边，但是有足够的空间放在其他地方concepts:1st：BbTransact设计概念3:BbTransact设计概念34:BbTransact设计概念4
