BBT设计理念

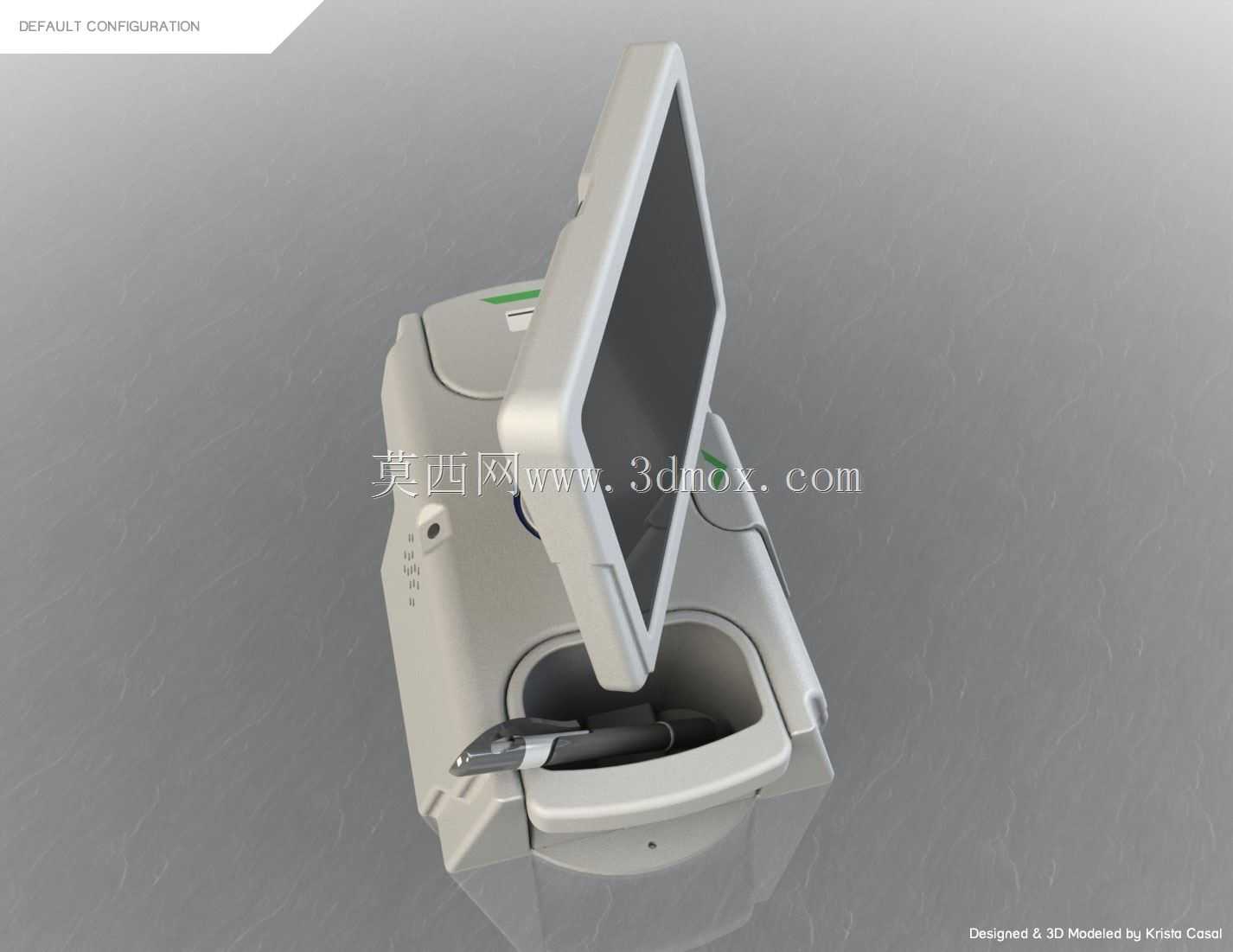

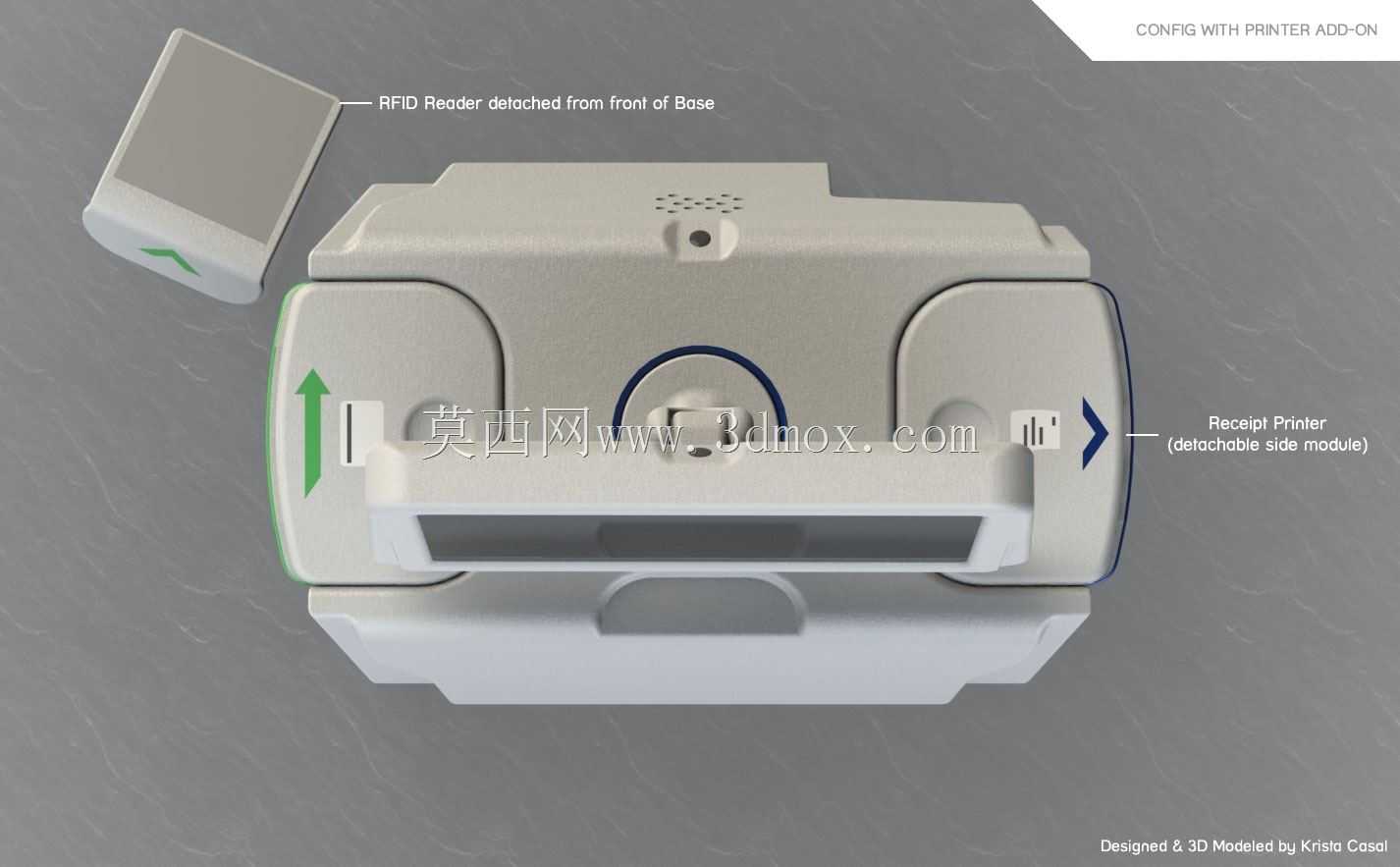

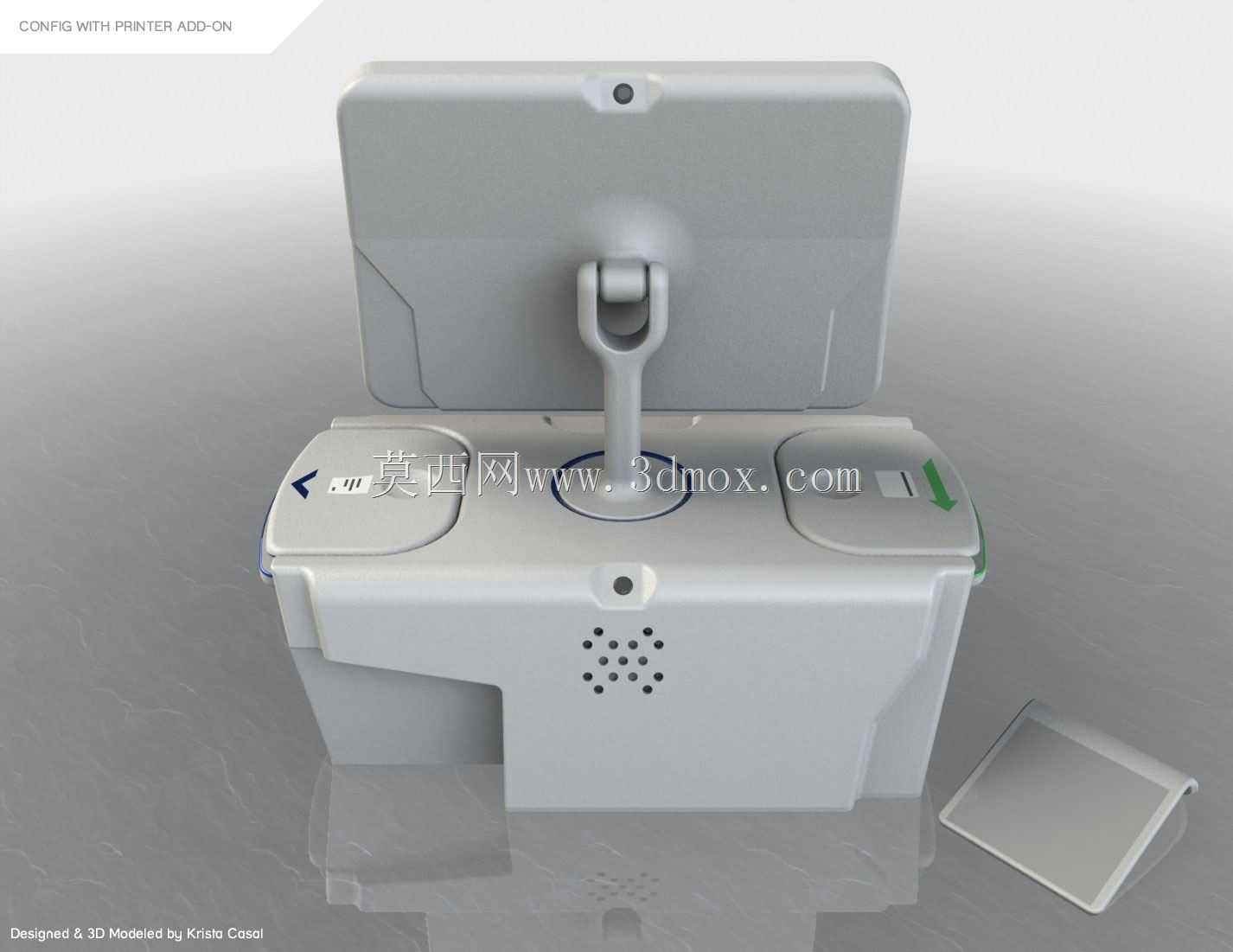

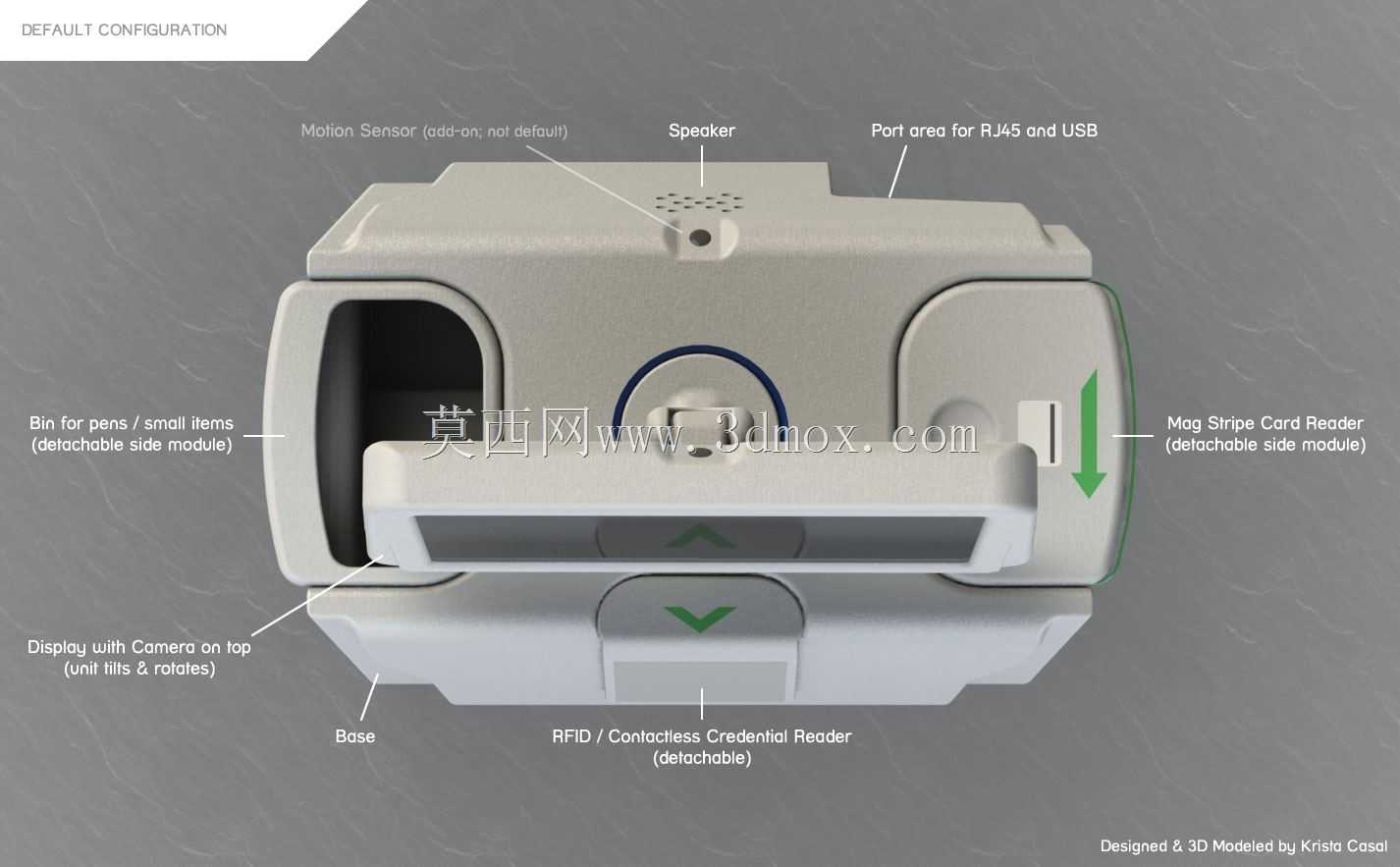

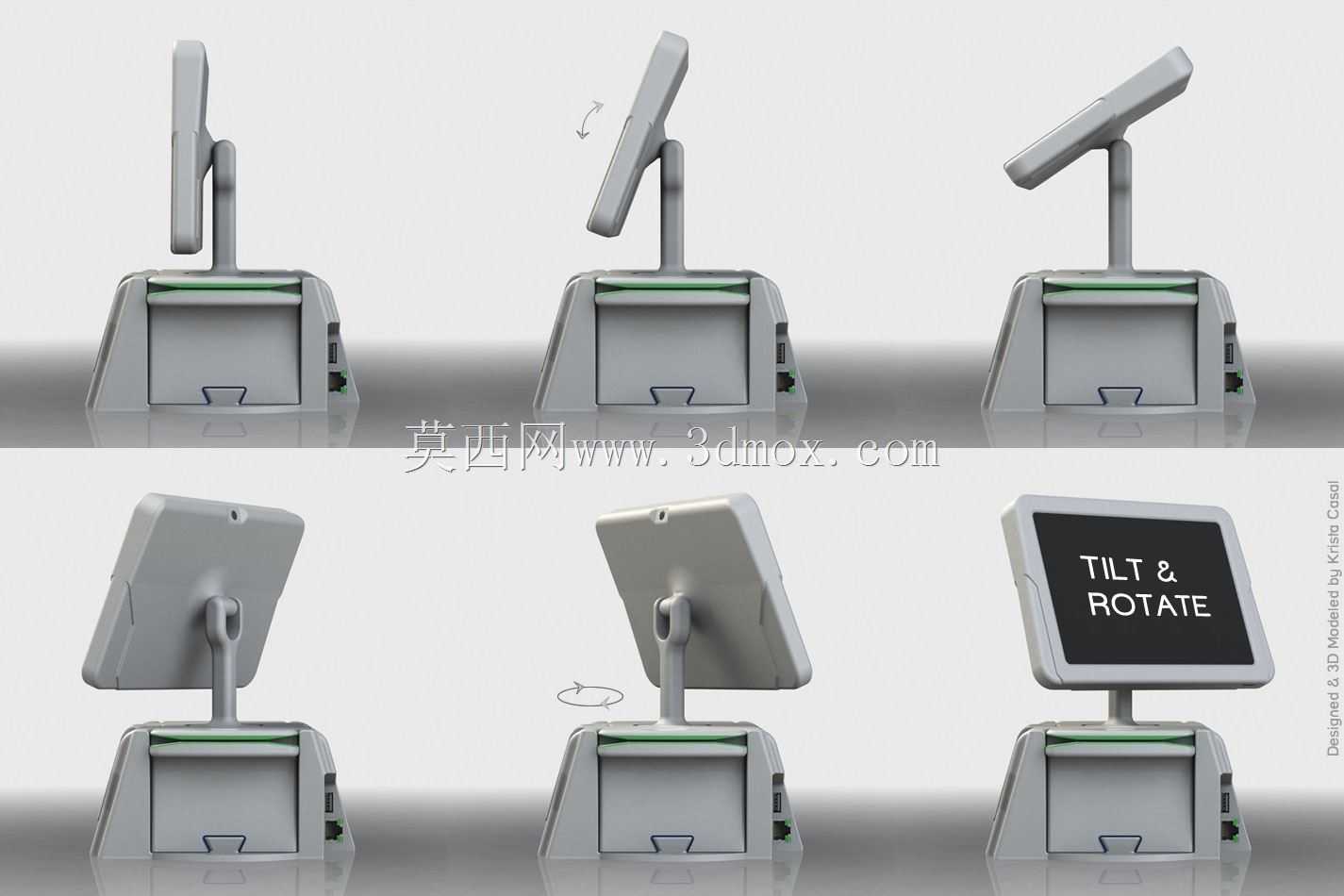

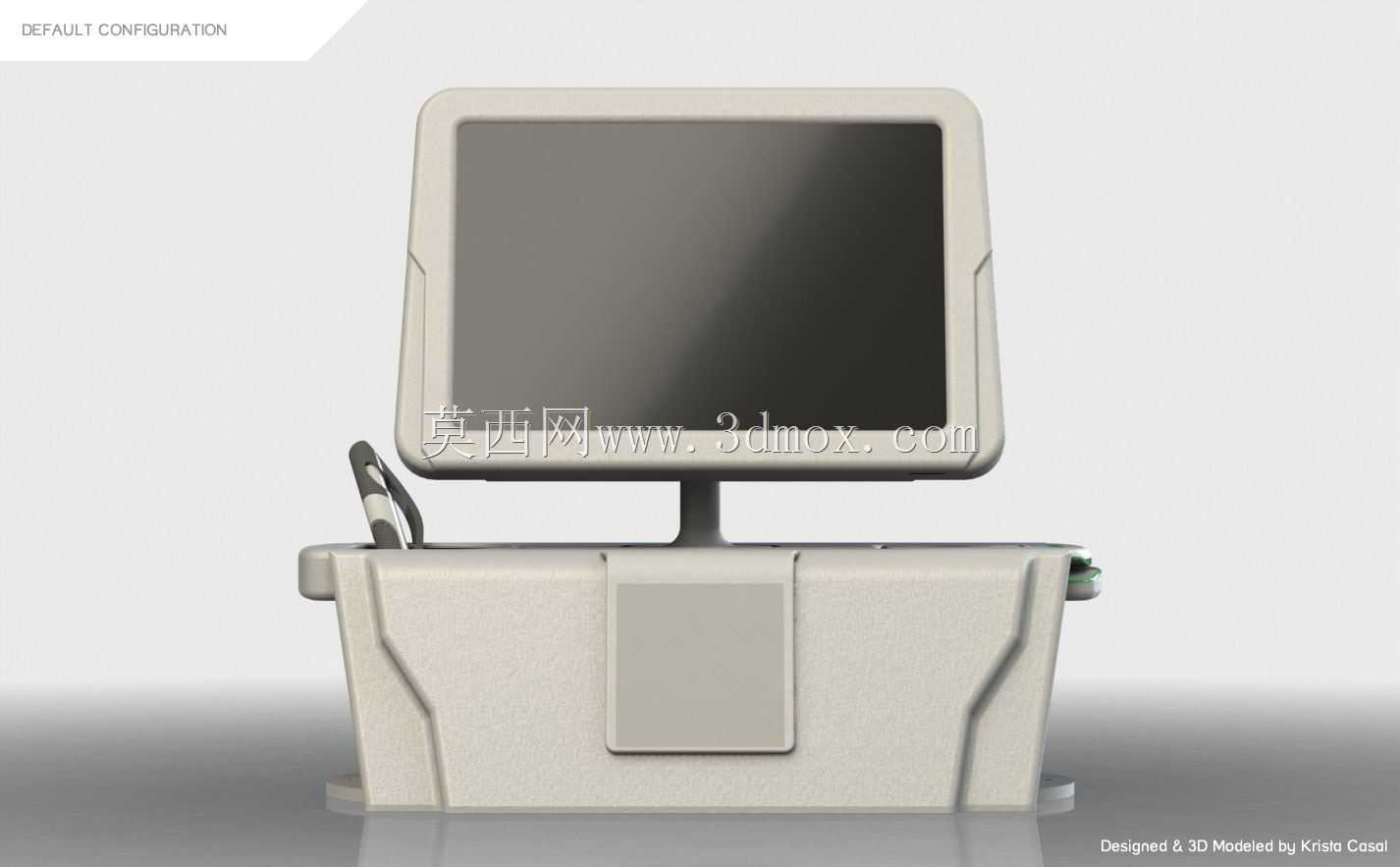

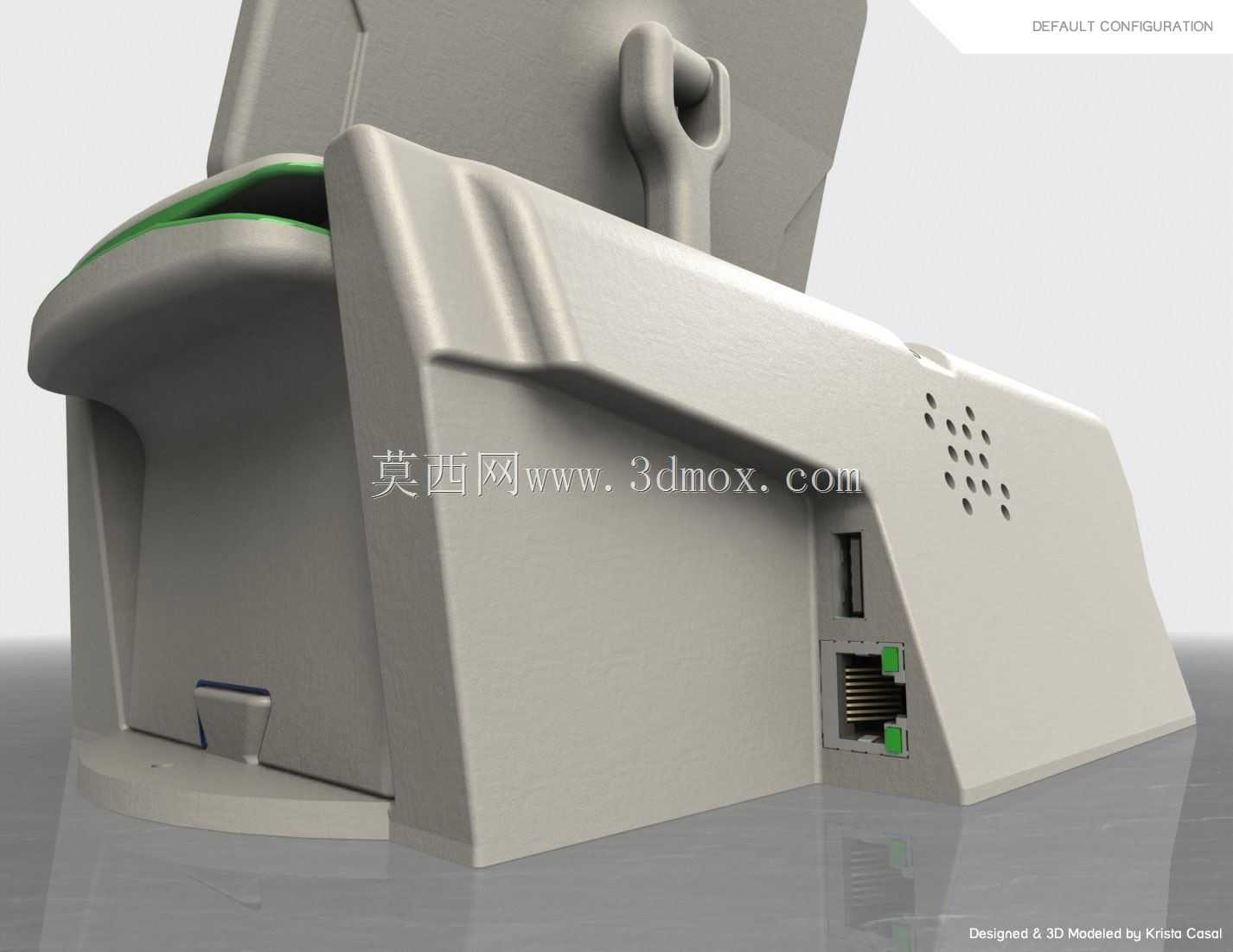

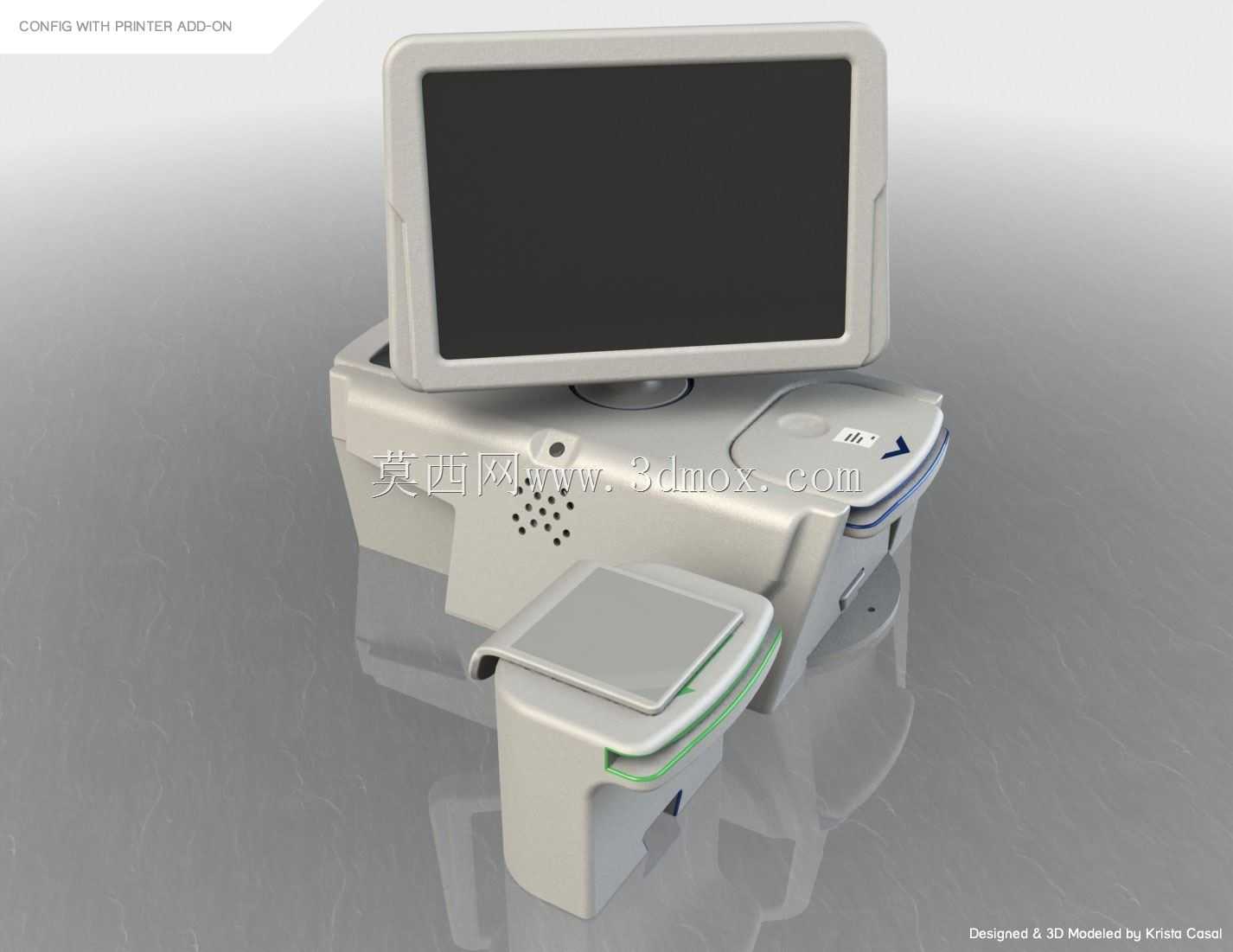

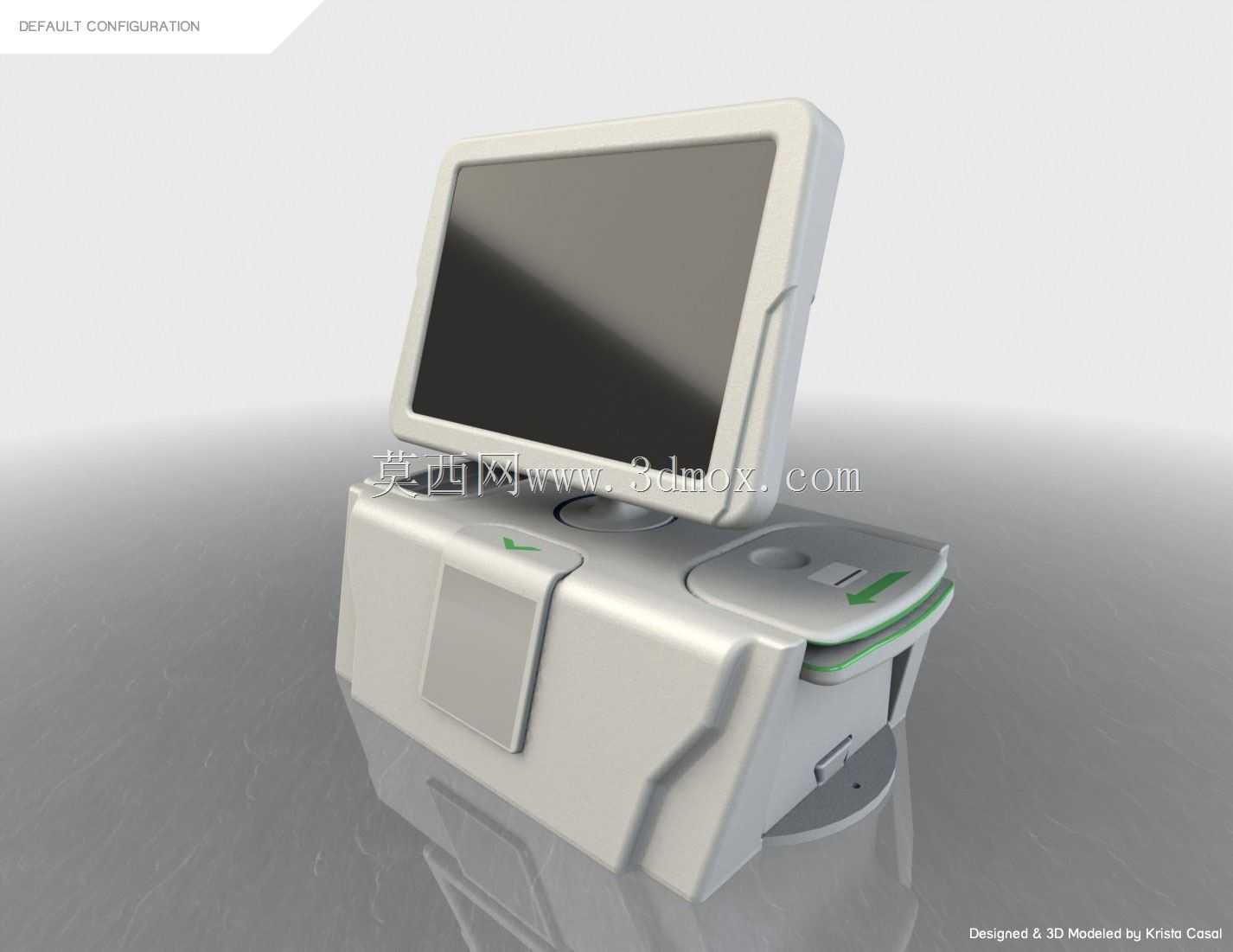

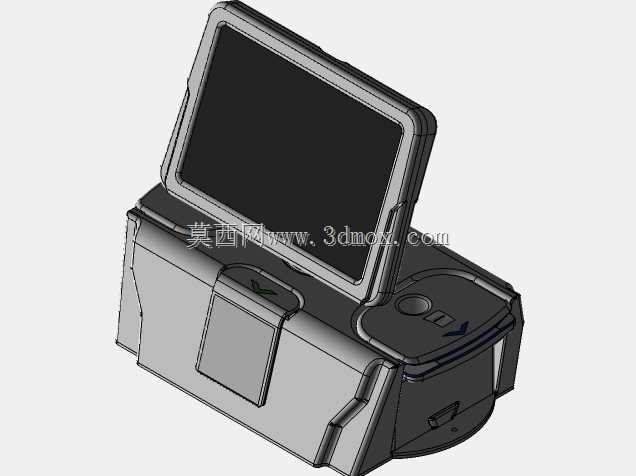

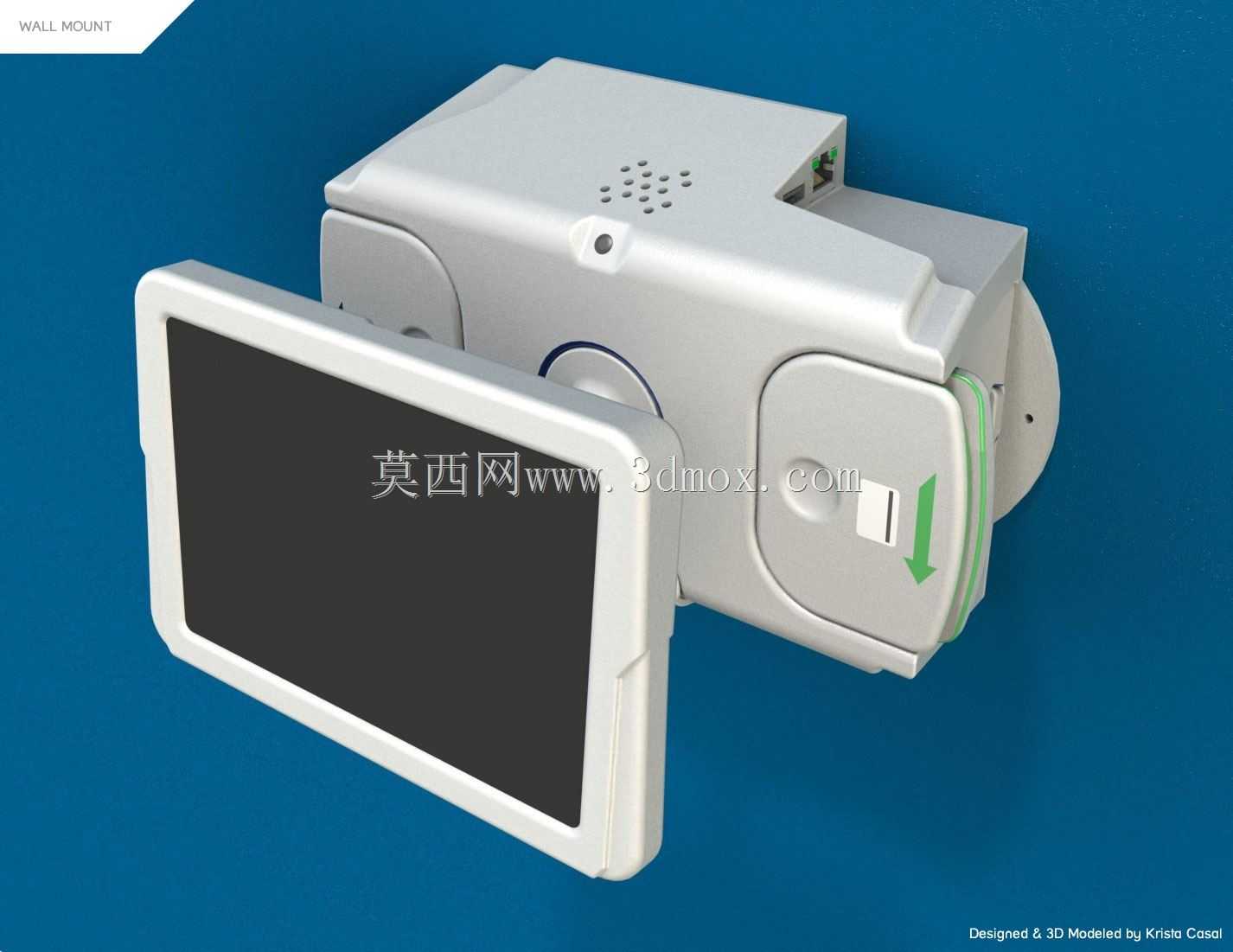

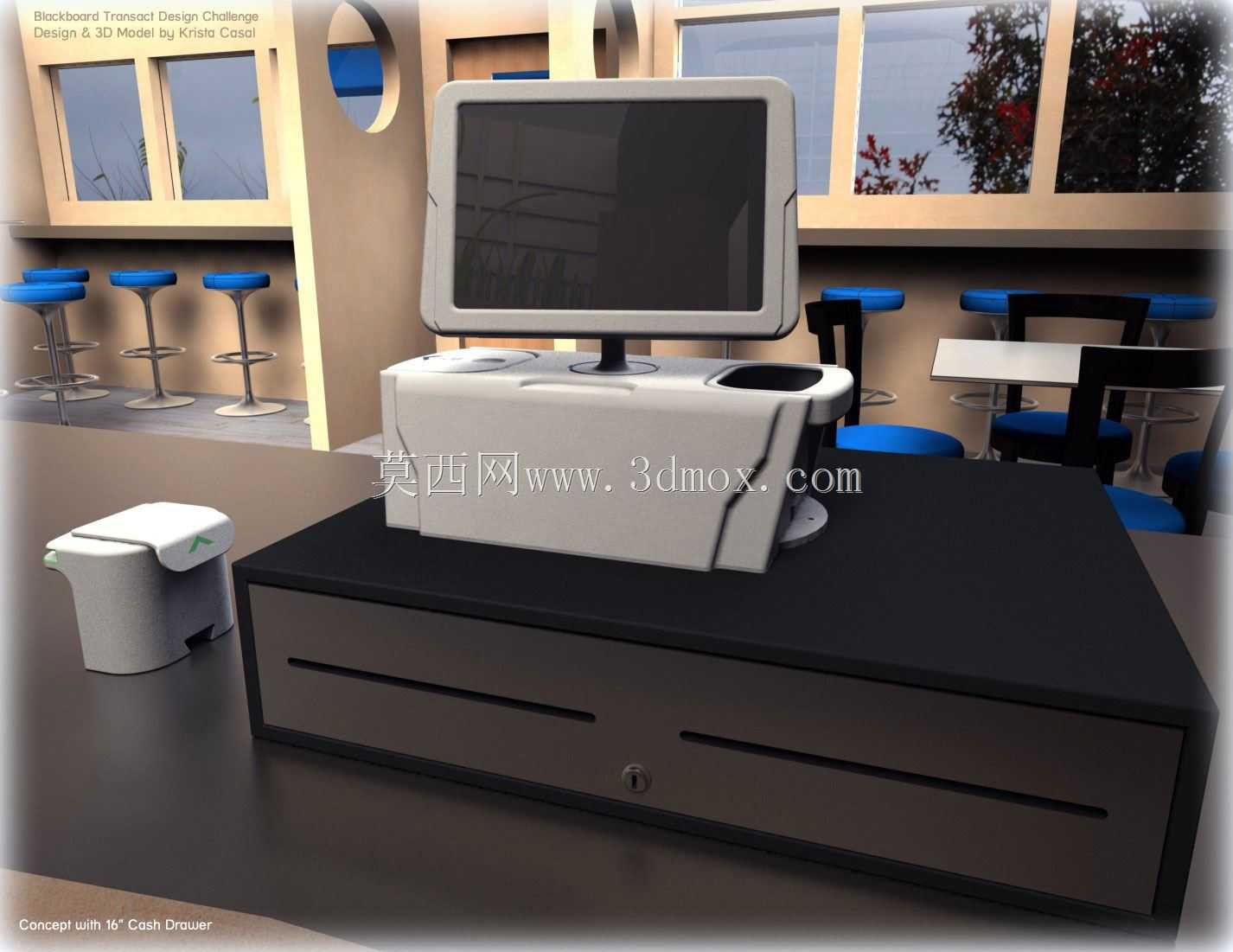

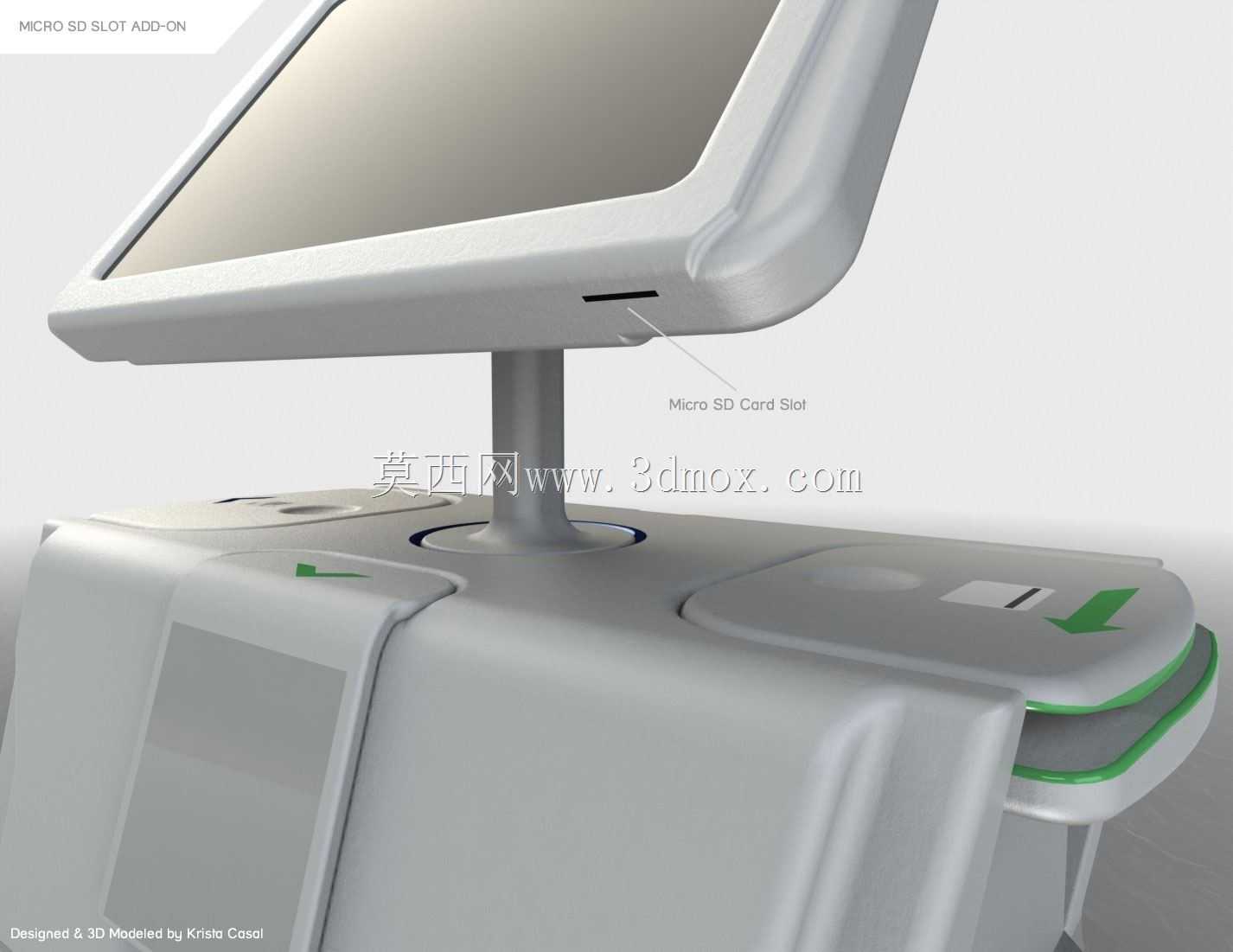

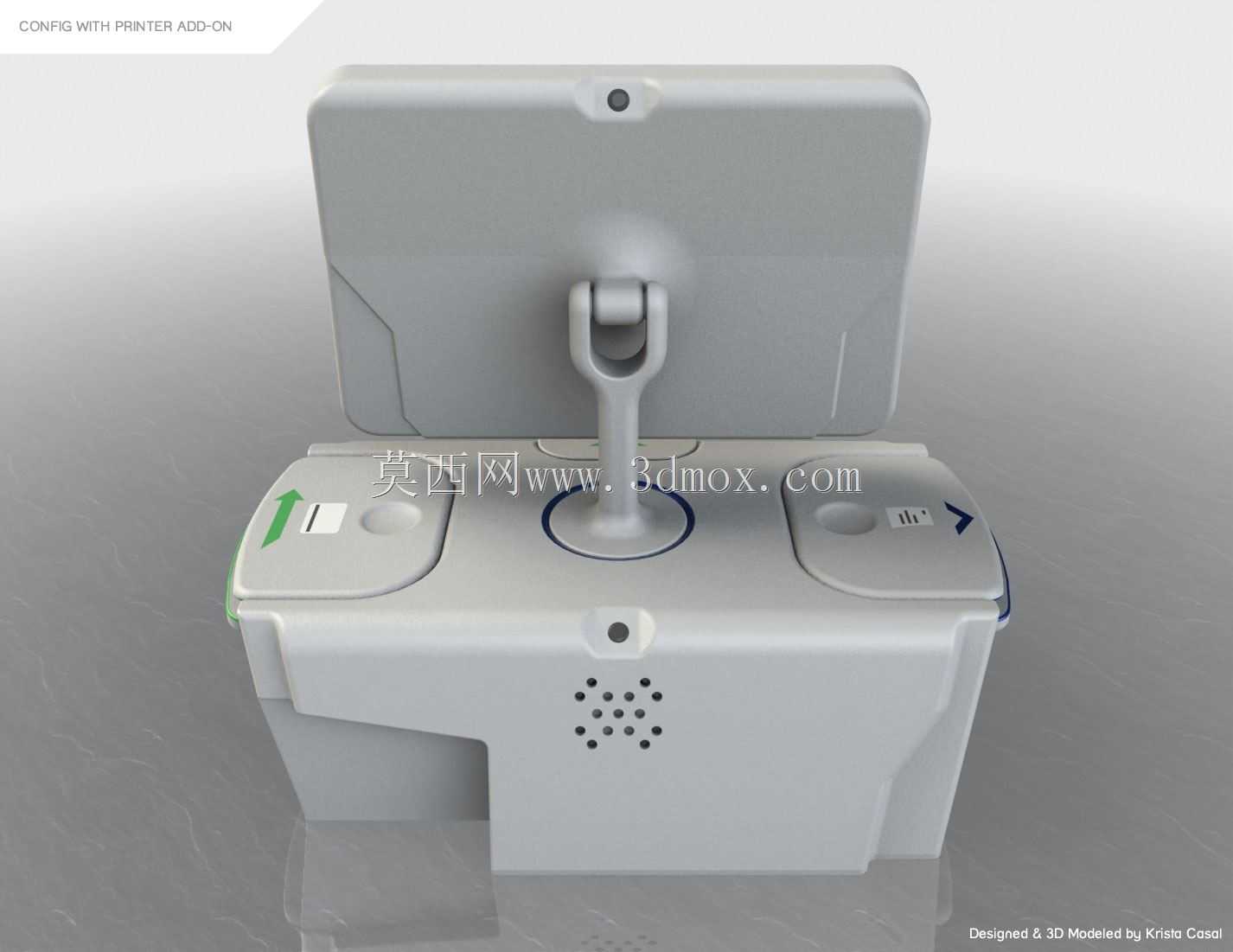

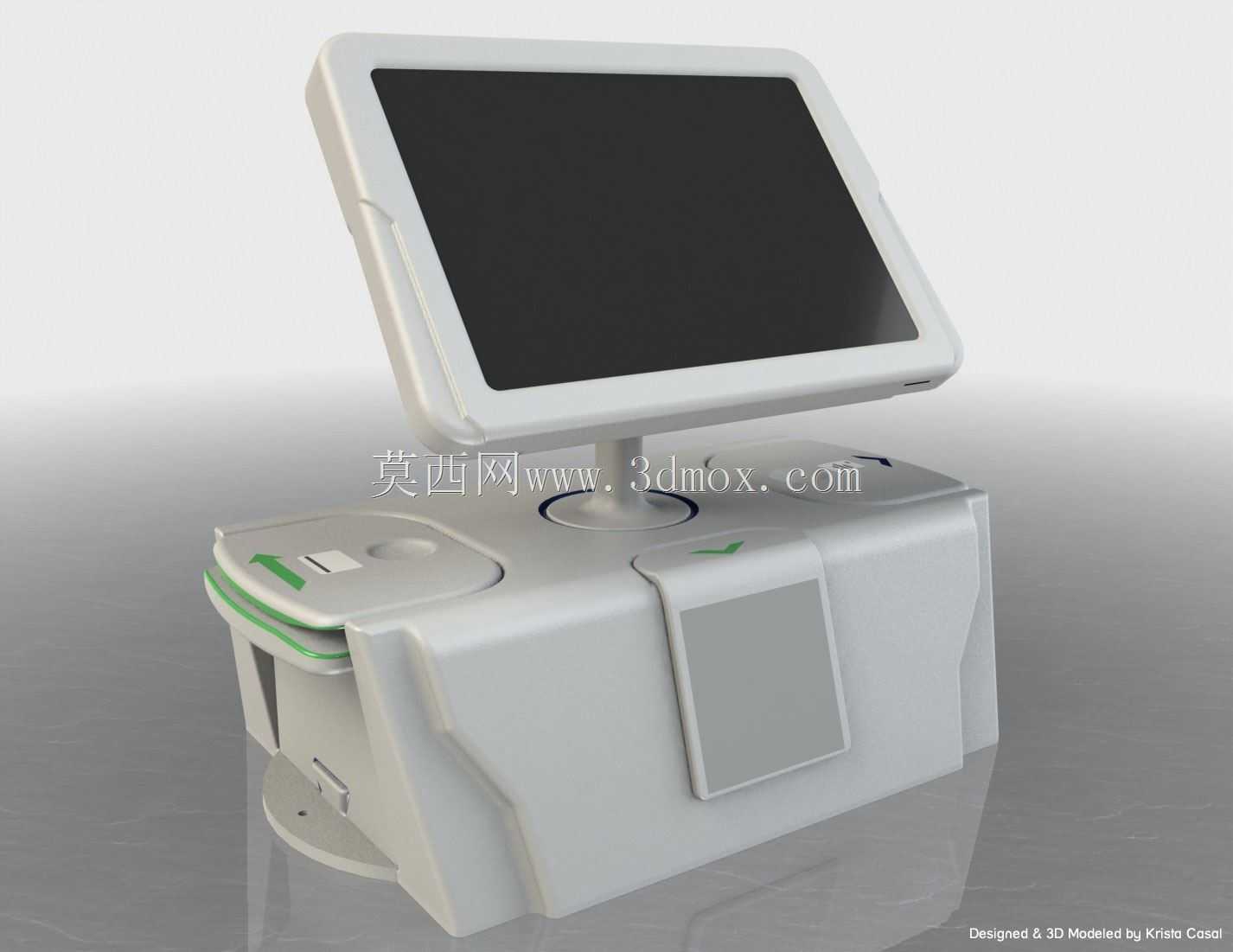

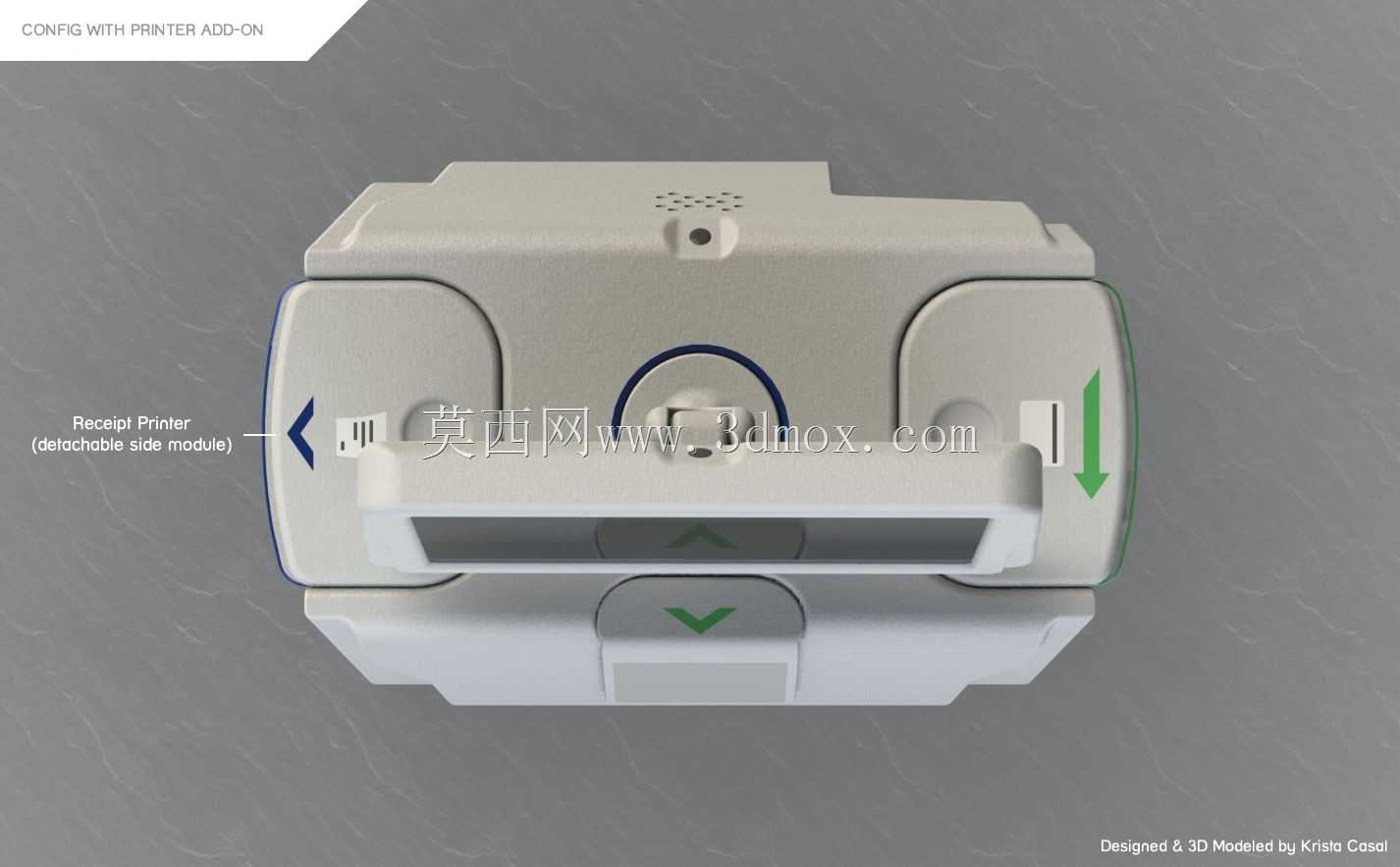

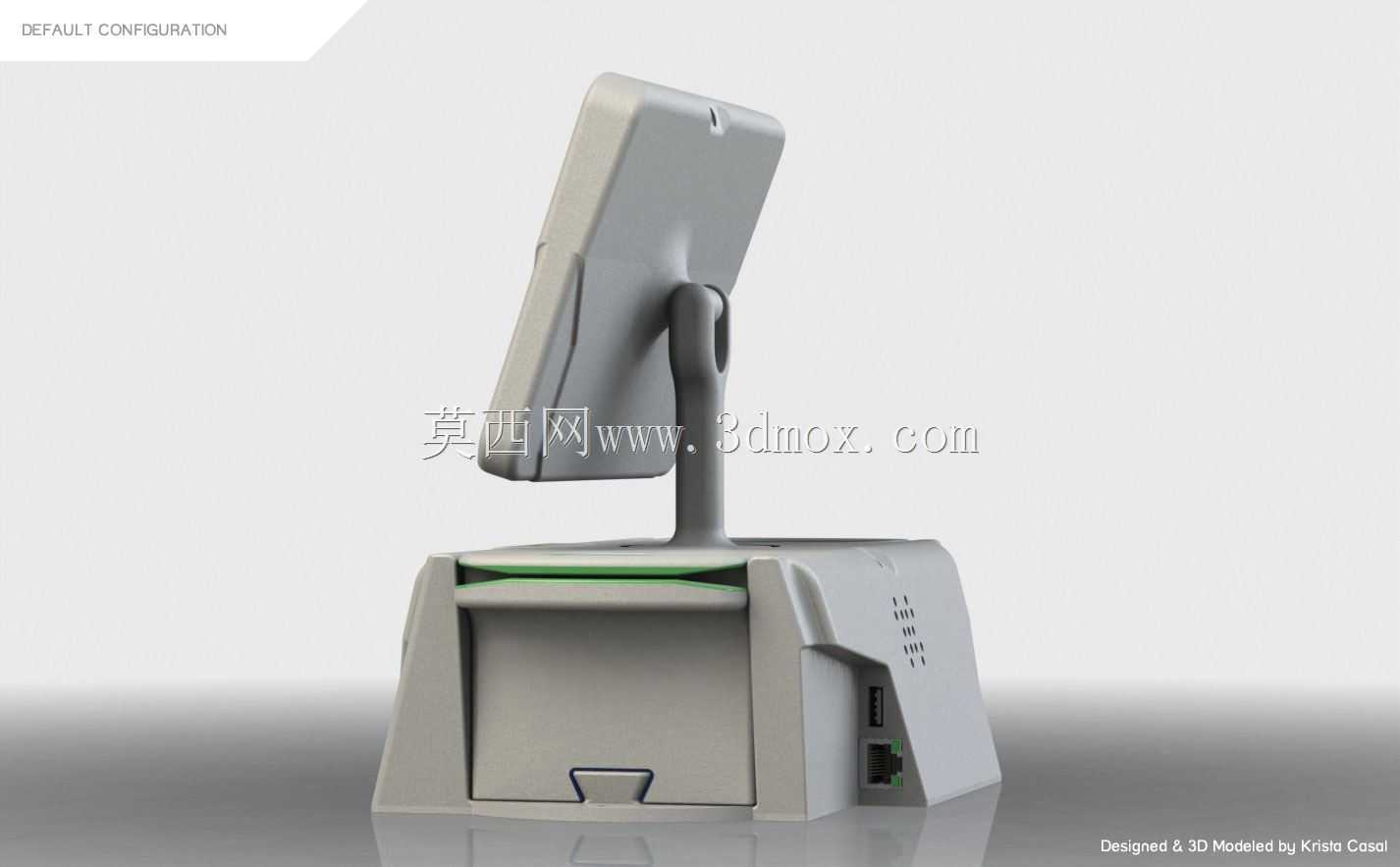

这是我第一次设计的多功能阅读器挑战黑板交易：challenges/the-multi-function-reader-design-challenge! 概念-------------------默认情况下，主核心单元包括显示器、支架、底座、侧面模块（磁条读卡器和“填充”箱）以及作为前模块的非接触式/rfID读卡器。显示器：该单元为~7“w x 5”h，屏幕为6“w x 4”h（~7”对角线）。它的顶部有一个面向客户的集成摄像头。显示单元通过铰链连接到支架上，使其可以向上倾斜；向下，可能有角度限制。支架：将显示单元连接到基座上。随着倾斜运动，支架允许显示器通过其与底座的连接方式绕360度旋转。底座：其中包含侧面模块（读卡器+纸盒或附加选项）、非接触式凭证读卡器（前模块）、RJ45和USB端口以及扬声器。它可以安装在台面或墙上。端口区域的设计使得当单元安装在墙上时，电缆将整齐地水平引出，而不是连接器竖起。。。在底座的背面和前面可能有小孔，允许电缆从端口区域穿过其内部，然后从前面（在壁挂式安装的情况下是底部）引出。这样电缆就不会干扰滑出模块。侧模块：在主BB Transact配置中，这些模块包括磁条读卡器和一个可以放入笔或小件物品的箱子。当没有添加其他扩展插件时（比如计算机的填充面板，但更有用），这个箱子就是填充器。当个人/公司希望添加诸如收据打印机或盲文键盘之类的扩展插件时，该插件可以替换侧面插槽中的箱子，也可以是独立的。其想法是这些侧面模块/墨盒基本上使用相同的外部模制形状，而不是单独的设计。可能性：两部分式设计，所有底部相同，顶部扣合，因为无论是刷卡、收据打印、盲文键盘等，它们都可能略有不同。每个侧模块底部都有一个凹槽，可以在底座上的凹槽上滑动。如果需要，因为壁挂式的选择，它也可以有一个小剪辑-或按扣行动纳入这样一个必须拉得更用力或按下剪辑释放之前滑动。射频识别阅读器（射频识别；非接触式）：这将附加到基地的前面与小剪辑的快速行动和容易删除。它可以放在远离核心单元的地方，例如放在台面上，或者放在磁条读卡器的顶部。附加选项/扩展：除了上面提到的用于侧模块的扩展之外，其他附加组件可以集成到显示器或基本单元中，如Micro SD卡插槽、运动传感器、第二个摄像头、麦克风、，等等。-我把Micro SD插槽放在显示单元的下面，在那里它不显眼，但很容易访问/使用。-我把运动传感器放在底座的上/后缘。它的位置在一个角度-所以它可以正常运行，无论核心单位是安装在水平或垂直表面。-如果添加了另一个相机，我会想象它与显示器顶部的现有相机（未建模）相反。注意：我的两个渲染使用了由Mark Hedron创建的pen 3D模型：PenMy otherconcepts:2nd：BbTransact设计概念23:BbTransact设计概念34:BbTransact设计概念4
