FRC机器人平移旋转一体化转向轮组结构

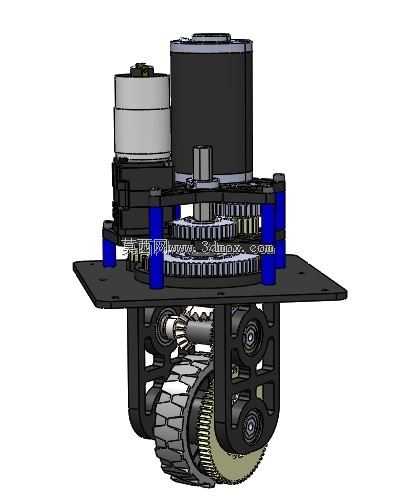

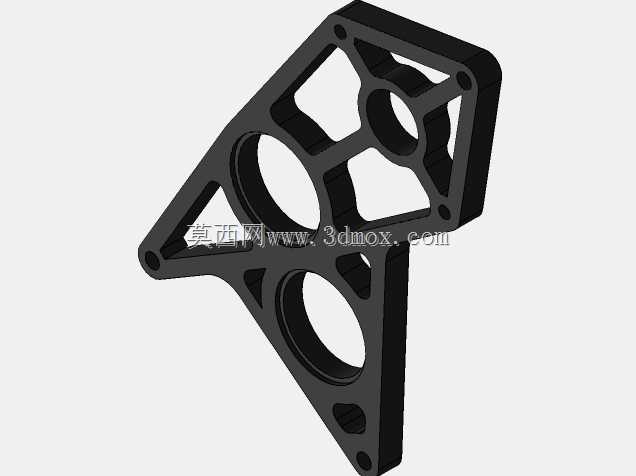

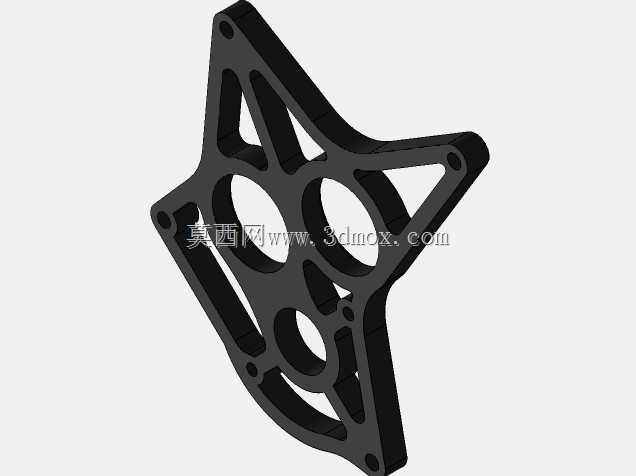

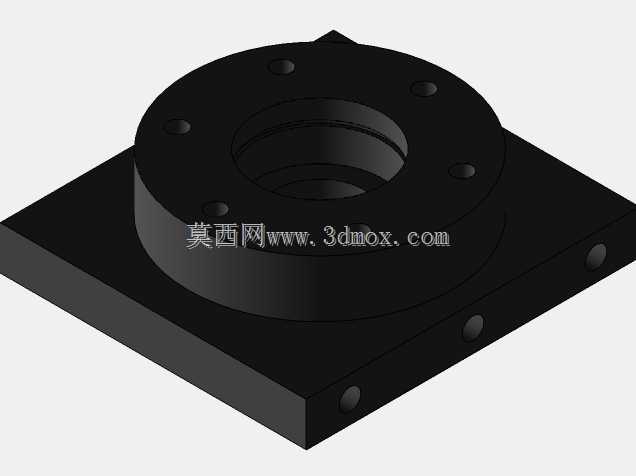

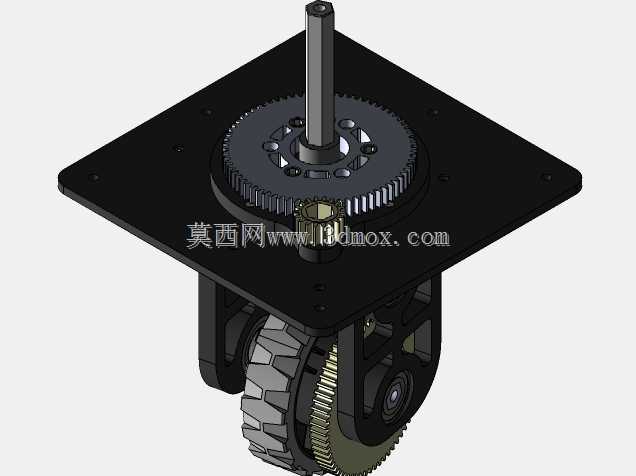

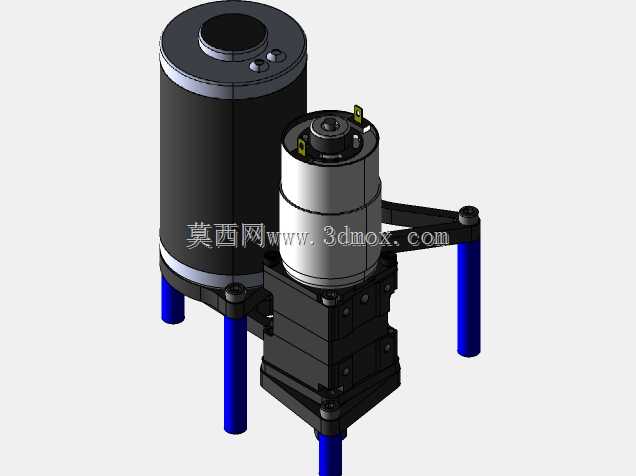

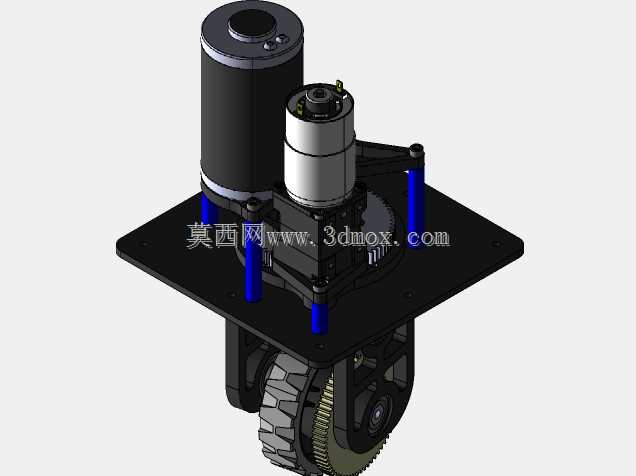

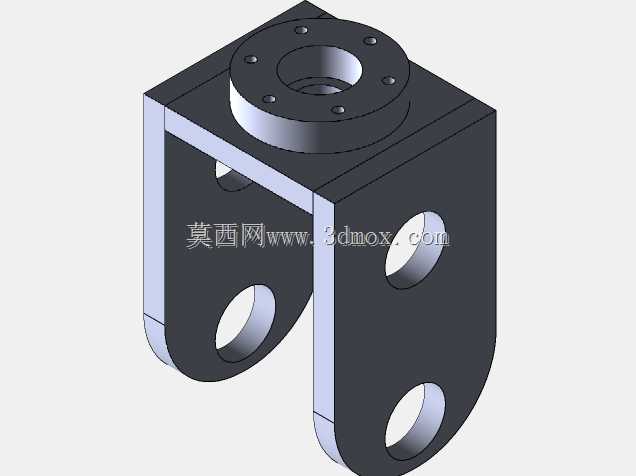

该转向轮组结构主要面向FRC青少年机器人竞赛场景设计，可直接搭载于竞赛机器人底盘，解决传统轮式机器人转向半径大、无法实现全向平移的痛点，适配需要快速走位、灵活避障、多方向协同作业的竞赛对抗场景，也可拓展应用于小型AGV搬运小车、室内巡检机器人的行走驱动单元，为移动类机器人提供更灵活的运动能力。整套结构集成了行走驱动与转向驱动两套独立传动链路，行走驱动单元负责为滚轮提供行进动力，转向驱动单元独立控制滚轮的朝向角度，两套动力互不干扰，可实现机器人在不改变机身朝向的前提下完成横向平移、斜向移动、原地自旋等复杂动作，大幅提升机器人的运动灵活性，在狭窄的竞赛场地内可快速完成位置调整，规避对手阻挡，精准到达任务点位。设计过程中采用分层堆叠的布局思路，上层固定两套动力输出单元，通过行星齿轮组与中间回转支承结构衔接，将转向动力传递至下方轮架，驱动轮架绕竖直轴线完成360度连续旋转；行走动力通过同轴布置的传动齿轮组向下传递，经锥齿轮换向结构将动力传导至滚轮转轴，带动滚轮转动，两套传动链路通过轴承结构实现动力隔离，避免转向动作与行走动作出现运动干涉。结构的安装基准为上层方形安装板，板件预留了标准化的安装孔位，可直接与机器人底盘的铝型材框架通过螺栓锁紧，安装板下方的支撑立柱采用等距布置，为上层动力单元与下层传动结构提供稳定支撑，同时预留了足够的布线空间，方便动力线缆与传感器线束的排布；下方轮架采用镂空轻量化设计，在保证结构强度的前提下降低整体重量，适配竞赛机器人对自重控制的要求，滚轮采用高摩擦系数的包覆材质，可在竞赛场地的常见地毯、硬质PVC地面上提供足够附着力，避免急转、急停时出现打滑问题。整套传动结构的减速比经过匹配调校，行走端减速比适配竞赛场景下的高速行进需求，转向端减速比保证转向动作响应迅速且定位精准，齿轮啮合间隙经过优化设计，既保证传动顺畅无卡滞，又避免间隙过大导致转向虚位，提升运动控制精度。
