FRC竞赛用三CIM电机二级齿轮减速箱

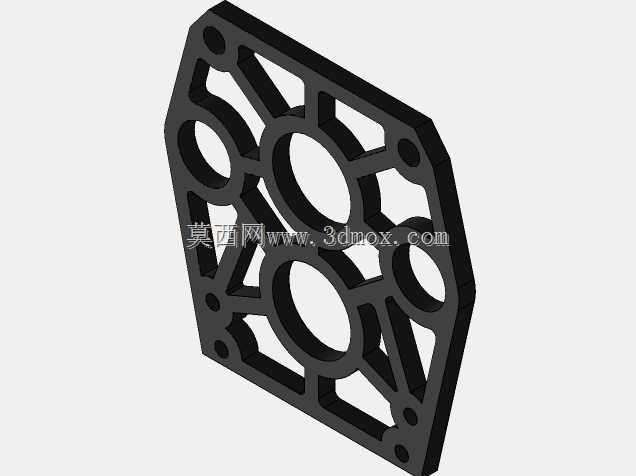

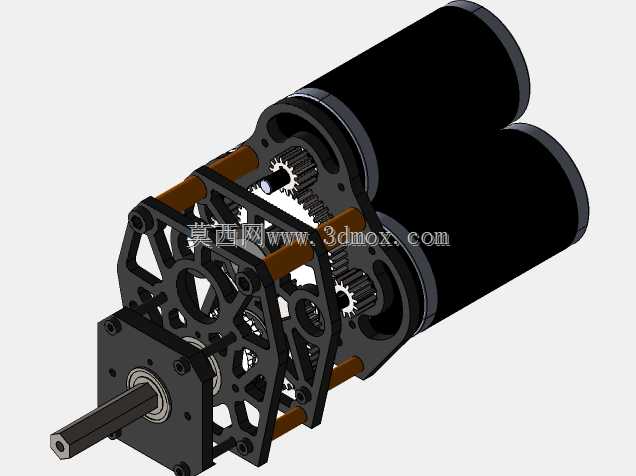

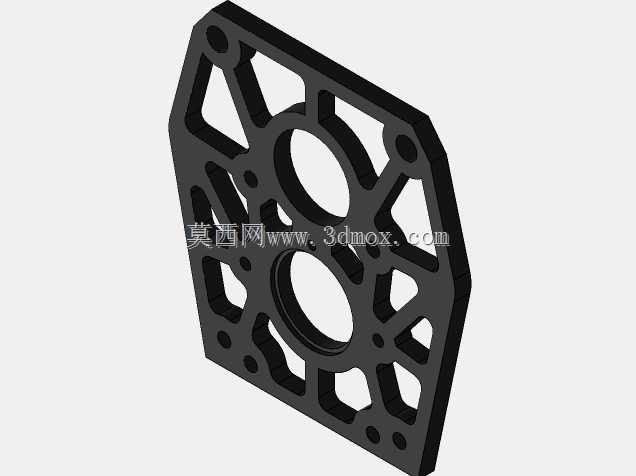

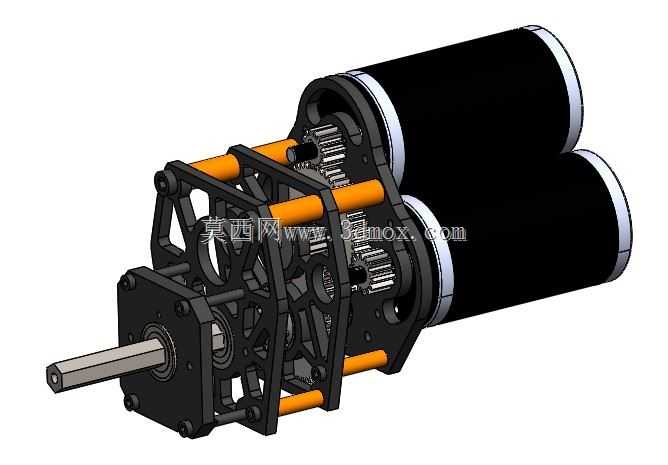

　　这款二级齿轮减速箱专为FRC机器人赛事场景开发，核心适配三CIM电机并联动力输入的布局需求，在机器人对抗类赛事的动力传输环节中，这类减速箱常被用于行走驱动、执行机构动力输出等核心位置，需要在紧凑的安装空间内实现大扭矩输出，同时兼顾赛事中高频冲击、瞬时过载的工况要求。从结构设计逻辑来看，箱体采用镂空框架式结构，通过多根橙色支撑柱完成前后安装板的连接固定，这种设计一方面能最大限度降低整体自重，满足机器人赛事对部件重量的严格管控要求，另一方面镂空结构可以直接暴露内部齿轮啮合区域，在日常调试、赛事检修时无需完全拆解箱体就能快速检查齿轮磨损、润滑状态，大幅缩短维护时间。

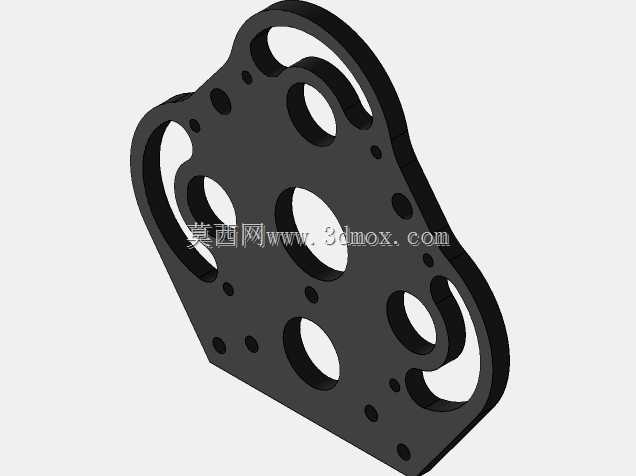

　　动力输入端设置三个CIM电机安装座，可同时搭载三台CIM电机实现动力汇流输入，相比单电机驱动方案，三电机并联的布局能在不提升单电机功率负载的前提下，大幅提升整体输入功率上限，应对机器人对抗中需要瞬时大扭矩输出的场景，比如冲撞、爬坡、举升重物等工况。减速级采用2级直齿轮减速架构，总减速比设定为10.71:1，这个速比经过赛事场景反复验证，既可以将CIM电机的高转速低扭矩输出特性，转换为适合机器人执行端需要的低转速大扭矩输出，又不会因为速比过大导致输出端响应速度过慢，兼顾动力性与响应速度的平衡。输出端采用六角花键轴结构，这种连接形式相比普通平键连接，能承受更大的冲击扭矩，在正反转频繁切换、瞬时过载的工况下不容易出现键槽剪切失效的问题，同时花键连接的同轴度更好，能降低高速运转时的径向跳动，提升传动平稳性。箱体背部预留了磁性编码器的安装位置，编码器安装座采用亚克力材质制作，既可以满足编码器的安装定位精度要求，又能通过亚克力的非导磁特性避免对磁性编码器的信号采集产生干扰，方便机器人控制系统实时采集输出轴的转速、转角数据，实现闭环速度控制、位置控制，满足机器人精准动作的控制需求。

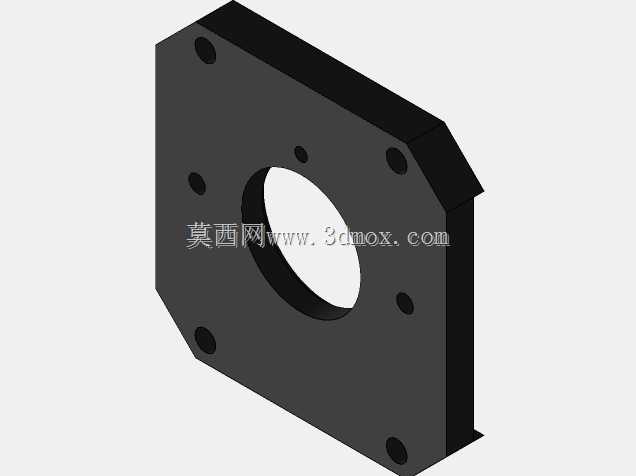

　　轴承座设计时预留了1.5毫米的落差补偿量，这个细节设计是为了适配West Coast底盘的安装公差，在实际装车过程中，底盘焊接、机加工产生的形位公差可以通过这个落差量进行补偿，避免因为安装面不平导致轴承额外承受径向力，延长轴承使用寿命。整个减速箱的安装基准面适配2英寸×1英寸的箱形槽钢安装规格，这是FRC机器人底盘常用的标准型材规格，安装时不需要额外制作转接板，可以直接通过螺栓将减速箱固定在底盘型材上，大幅降低整车装配的工作量。内部齿轮传动组全部采用支撑轴承定位，每根传动轴的两端都设置了轴承支撑，避免齿轮轴在大扭矩输出时出现挠曲变形，保证齿轮啮合的齿面接触面积始终处于合理区间，降低齿轮运转的噪音与磨损速度。

　　箱体的电机安装位做了定位止口设计，安装CIM电机时可以通过止口快速定位电机轴与输入齿轮的同轴度，不需要反复调整电机位置就能保证齿轮啮合间隙处于合理范围，既提升装配效率，又能避免因为同轴度偏差导致的齿轮偏磨、噪音过大问题。在实际赛事应用中，这类三电机二级减速箱相比普通单电机减速箱，动力冗余度更高，当其中一台电机出现故障时，剩余两台电机依然可以维持基础的动力输出，保证机器人在赛事过程中不会因为单电机故障直接失去行动能力，提升赛事中的可靠性。框架式的箱体结构还可以根据实际使用需求，在支撑柱上额外加装传感器、布线固定座等附件，不需要在主安装板上额外打孔，拓展性更强。输出轴的伸出长度经过优化，既可以直接连接车轮轮毂，也可以通过联轴器连接其他执行机构，适配行走、举升、传输等不同的机器人功能模块，通用性较强。
