工程作业用轮式装载机械三维设计

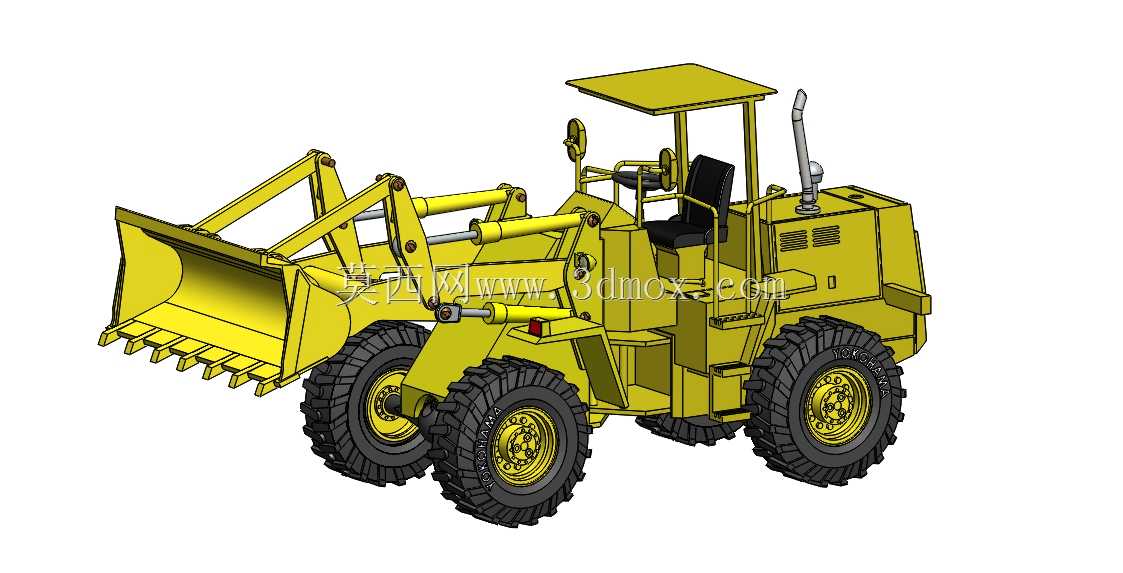

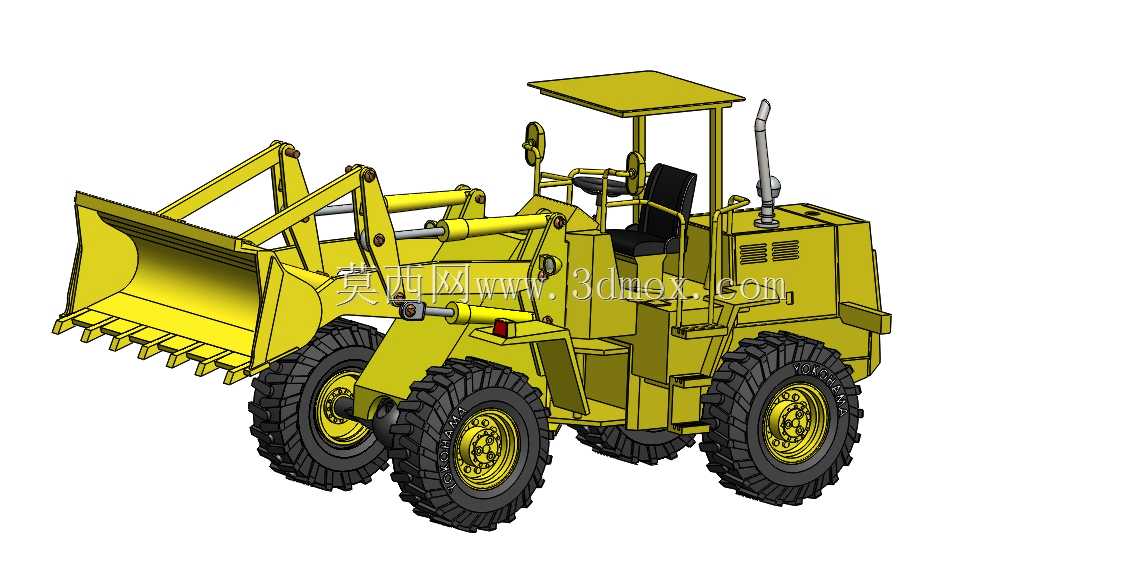

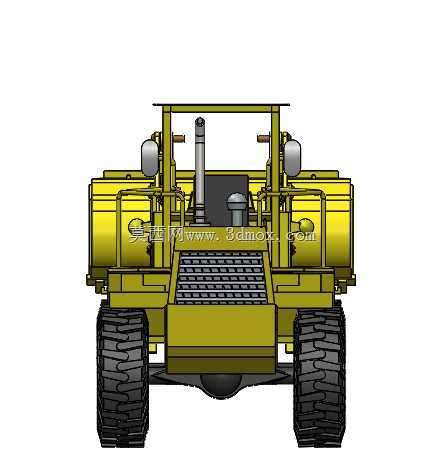

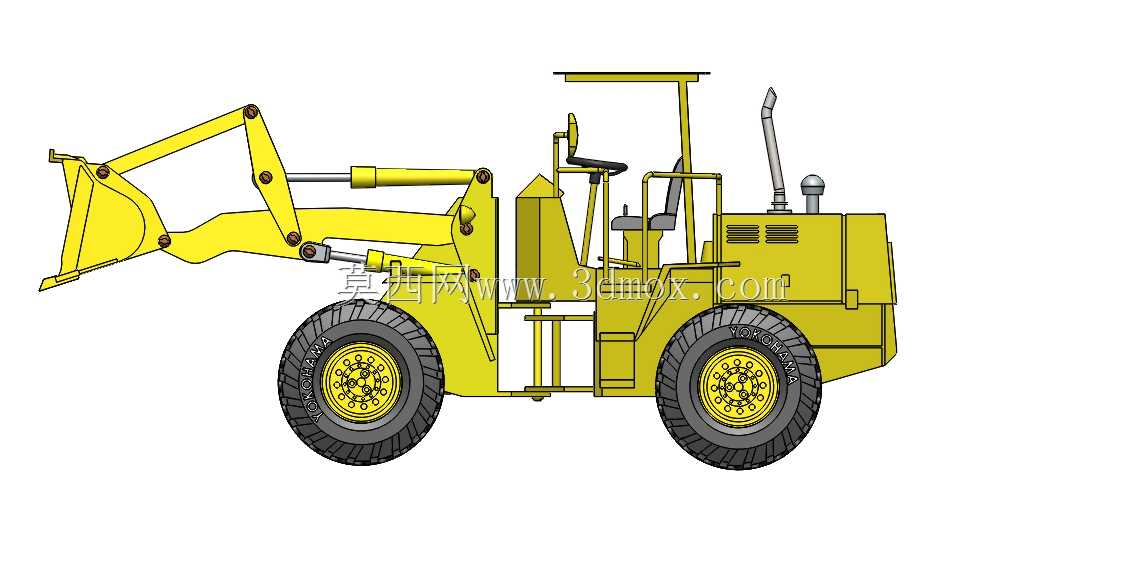

轮式装载机是各类工程施工场景中应用极为广泛的核心作业设备，常见于矿山开采、基建施工、港口货场、市政养护、农田水利改造等作业场景，主要承担散状物料的铲装、转运、卸载、轻度推平作业，也可通过更换属具完成木材抓取、石材搬运、路面破碎等拓展作业，是兼顾作业效率与转场灵活性的工程装备。这款轮式装载机的设计围绕中小吨位作业场景的实际需求展开，整体采用铰接式车架布局，前车架连接工作装置与前驱动桥，后车架搭载动力总成、驾驶室与后驱动桥，铰接点设置在前后车架中部，配合转向液压缸可实现小半径转弯，适配狭窄施工场地的转向需求，无需额外拓宽作业通道即可完成转向、调头操作。工作装置采用反转六连杆机构设计，配合举升液压缸、转斗液压缸的协同动作，可实现铲斗的自动放平、举升限位功能，铲斗斗刃采用耐磨合金材质的斗齿结构，可轻松插入密实的砂石、土壤、煤炭等散料堆，减少铲装阻力，提升单次铲装的满斗率；动臂的结构采用变截面箱型焊接设计，在保证结构强度的前提下降低自重，避免作业过程中出现动臂变形、焊缝开裂的问题。驾驶室采用开放式顶棚设计，兼顾视野通透性与基础防护需求，驾驶位周边布置操作手柄、仪表与制动踏板，操作布局符合人机工程学要求，操作人员可清晰观察铲斗作业位置与前轮周边工况，减少作业盲区；动力系统采用后置布局，可平衡工作装置满载时的前后轴荷，避免作业过程中出现翘头失稳的问题，排气系统高位布置，避免作业过程中粉尘进入进气道，提升动力系统在高粉尘工况下的运行稳定性。行走系统采用大花纹深沟槽的工程轮胎，胎面耐磨性能优异，可适配砂石路面、泥泞路面、硬质铺装路面等多种路况，轮边减速驱动桥可输出大扭矩，满足重载铲装、爬坡的动力需求，制动系统采用气顶油四轮盘式制动结构，制动响应迅速，满载工况下也可实现短距离可靠制动，保障作业安全。设计过程中充分考虑了设备的安装边界与维护便利性，各液压管路沿车架内侧布置，避免作业过程中被物料剐蹭损坏，铰接点、液压缸销轴位置预留润滑脂加注空间，日常维护无需拆解外围结构即可完成保养操作；整机外形尺寸控制在合理范围内，转场时可满足普通道路的通行限界要求，无需额外拆解即可通过平板运输车完成跨场地转运，适配多工地轮转的作业需求。
