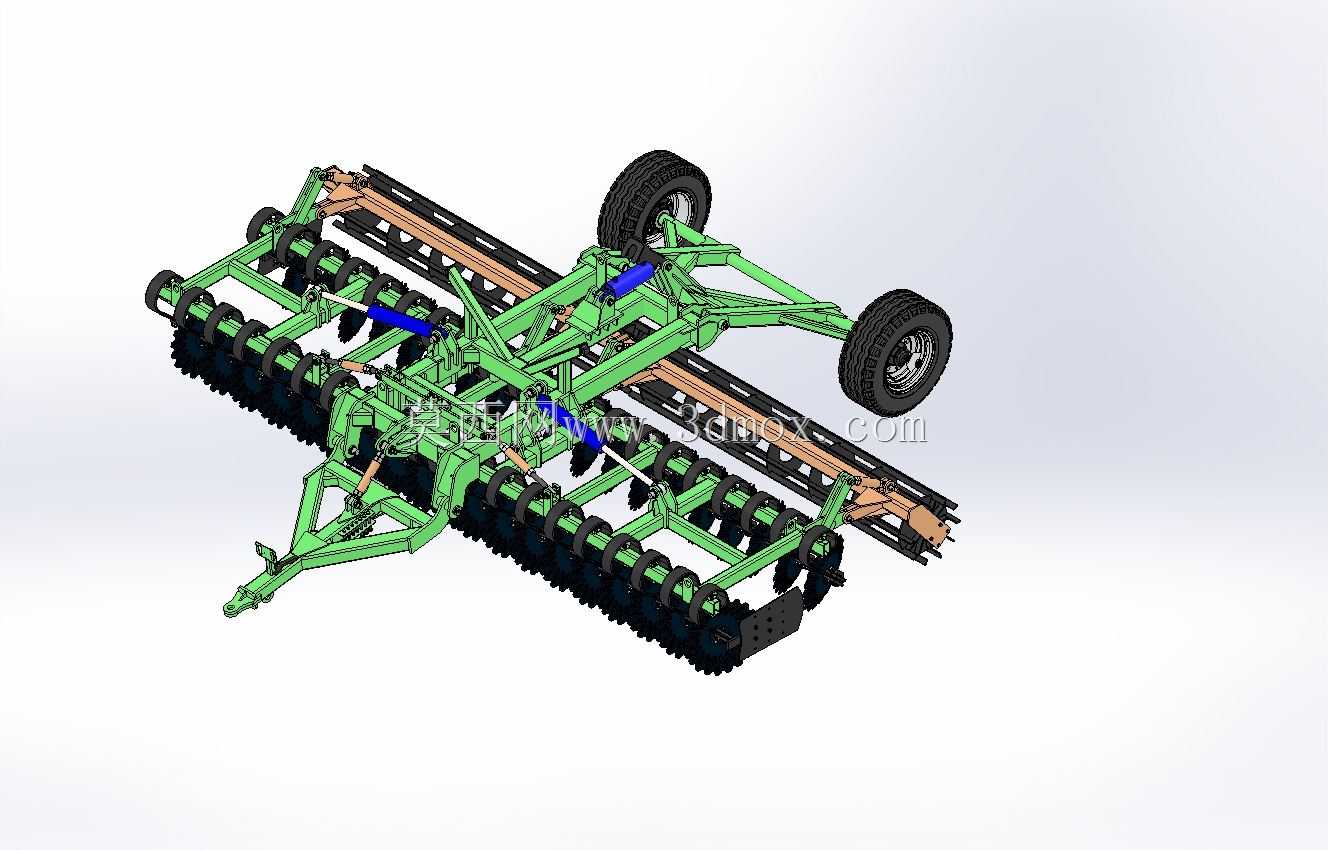

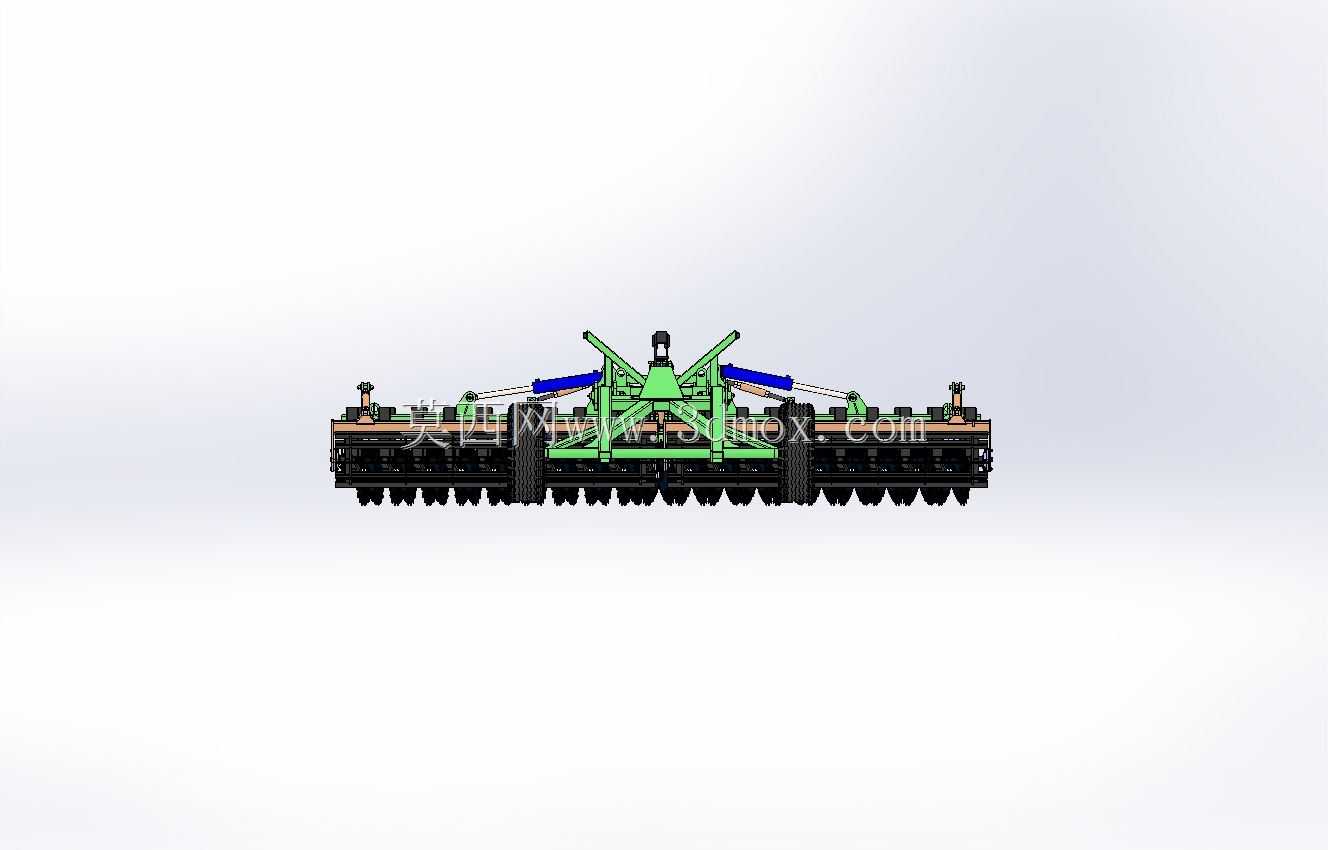

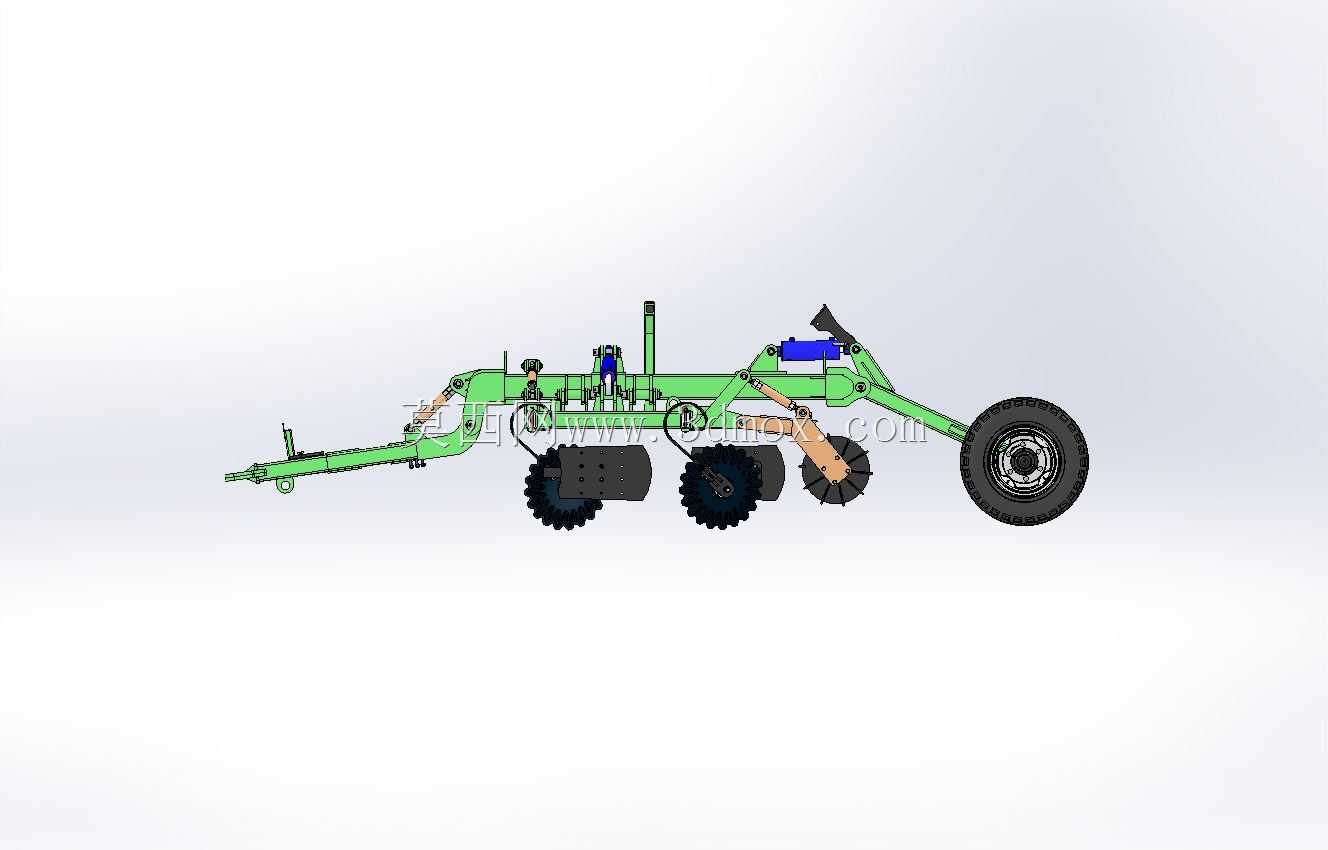

重型牵引式液压折叠圆盘耙结构设计

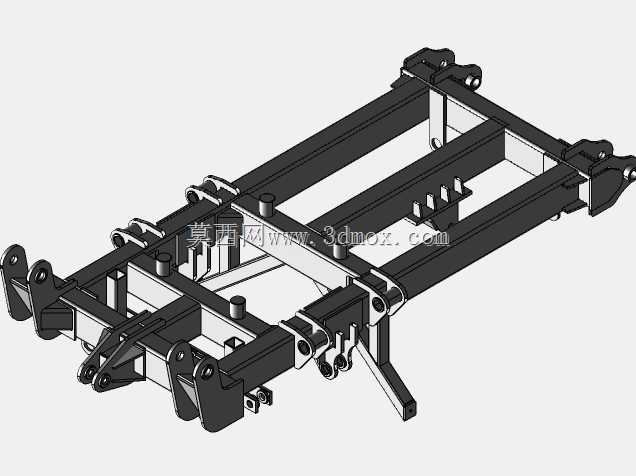

这款重型牵引式圆盘耙是适配大马力拖拉机的农田整地核心作业机具，主要应用于北方旱作区的熟地耕后碎土、播前整地、收后浅耕灭茬作业，也可在新开垦荒地、草原改良地块完成杂草清除、土块破碎与表层土壤平整作业，能够适配黏重土壤、多石砾地块等复杂作业工况，作业后地表平整度、碎土率完全满足小麦、玉米、大豆等大田作物的播前整地要求。设备采用牵引式挂接结构，前端设置标准牵引挂接架，可与不同马力段的轮式拖拉机牵引销直接匹配，挂接边界预留了足够的转向避让空间，作业转弯时不会与拖拉机尾部发生干涉；整机采用对称式双列耙组布局，前后两排耙片呈交错角度排布，作业过程中前排耙片完成土壤初步切削、土块破碎与残茬切断，后排耙片对前排作业后的沟垄进行二次平整，避免出现作业漏耕、地表沟痕明显的问题。耙架主体采用高强度矩形钢管焊接成型，整体框架做了等强度结构优化，中部设置液压折叠机构，道路运输状态下可将两侧耙组向上折叠收拢，有效缩减整机横向宽度，满足乡村道路、田间机耕道的通行宽度要求，作业状态下耙架完全展开，可实现大宽幅高效作业，减少田间作业往返趟次，降低作业能耗。每片圆盘耙片均采用独立的弹性轴承座安装结构，单个耙片遇到石块、树根等硬质障碍物时可独立向上抬升避让，避免耙片受刚性冲击出现崩刃、变形问题，同时耙组角度可根据土壤硬度、作业深度要求进行无级调节，适配不同农艺要求的作业深度。设备后部设置可调式平土耢板，可在耙片作业后同步完成表层土壤的刮平整理，进一步提升地表平整度；行走轮采用大直径农用橡胶轮胎，搭配液压升降机构，作业状态下行走轮抬升脱离地面，耙片依靠自重与液压下压力切入土壤，运输状态下行走轮降下支撑整机，减少耙片与路面的摩擦损耗。整机的管路排布、部件安装间隙均做了优化设计，所有转动部位预留了充足的润滑维护空间，日常保养时可快速完成注油、部件紧固操作，耙片磨损后可单独拆卸更换，大幅降低设备的后期使用维护成本。
