卧式承压储运用罐体结构设计

这类卧式承压罐体的应用场景覆盖石油炼化、化工生产、食品制药、市政供气等多个领域，主要承担带压流体介质的储存、缓冲、中转功能，部分同结构罐体也会作为小型换热单元、气液分离单元的壳体使用。从实际工况出发，设计时首先要匹配安装现场的占地边界，卧式布置的形式相比立式罐体对厂房高度要求更低，配套的鞍式支座直接将载荷传递至地面基础，不需要额外搭建高位支撑框架，适合厂区内层高有限、地面承载能力充足的安装区域。

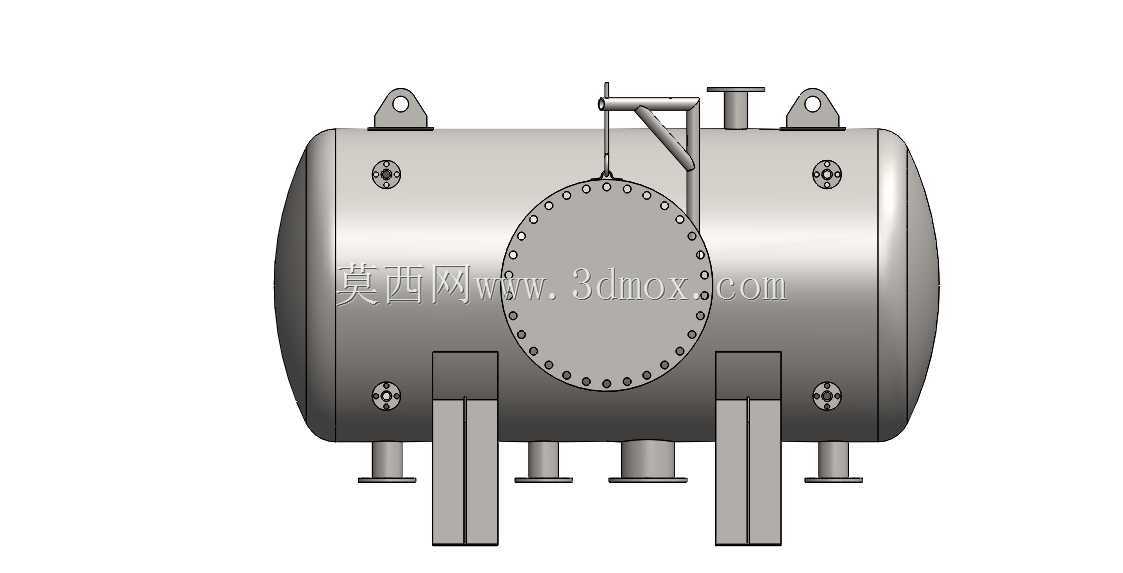

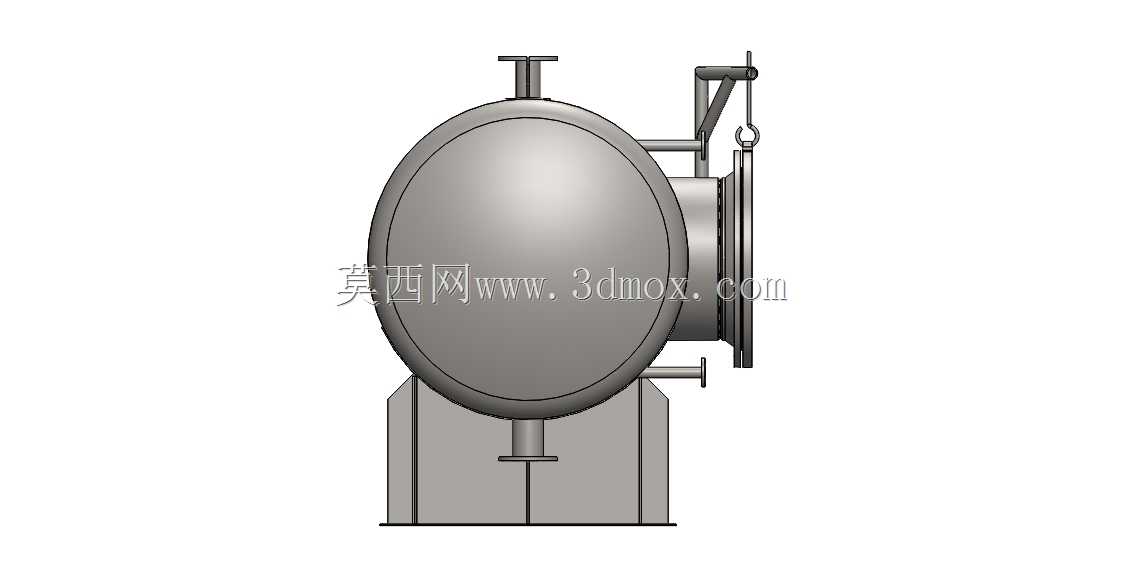

从结构设计逻辑来看，筒体采用等径直筒段搭配两端标准椭圆封头的形式，椭圆封头的曲面曲率过渡均匀，承压时应力分布更合理，能有效降低端部应力集中系数，避免长期带压运行出现局部疲劳损伤。筒体端部的法兰人孔采用带颈对焊法兰结构，配套螺栓均布的快开式盲板，既满足定期内部检修、清淤的人员进出需求，也能保证密封面的压紧力均匀，杜绝带压运行时的介质泄漏风险。

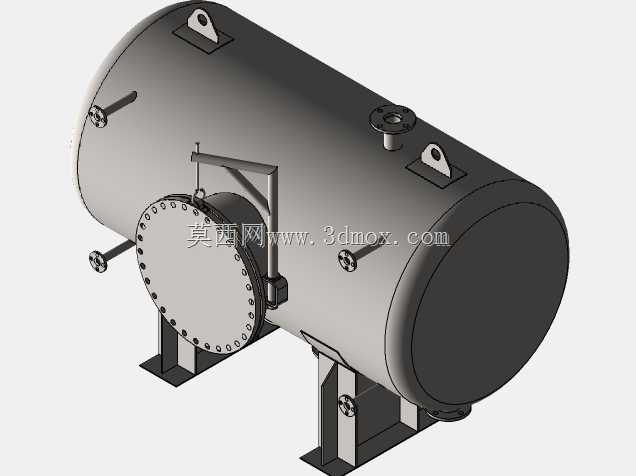

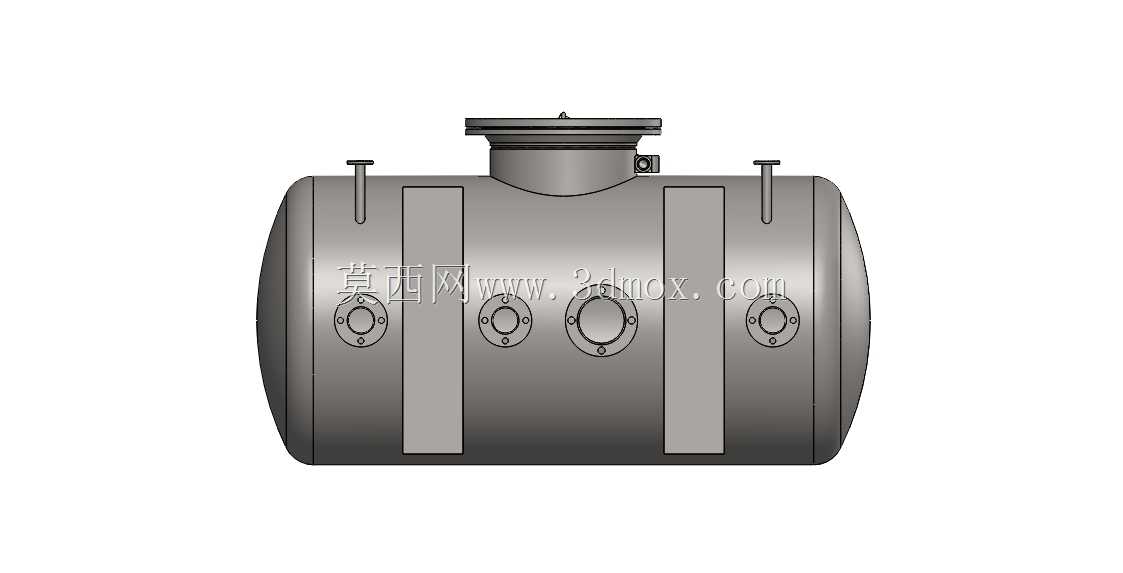

罐体顶部设置的吊耳结构直接焊接在筒体加强垫板上，垫板的作用是分散吊重载荷，避免吊装时局部应力过大造成筒体变形，吊耳的开孔尺寸、焊接位置都匹配常规起重吊钩的作业范围，满足车间内整体吊装、现场就位的吊装需求。筒体上分布的多个不同口径接管，分别对应介质进料、出料、排气、排污、压力检测、液位检测的功能，每个接管的伸出长度都预留了外部阀门、仪表的安装操作空间，接管与筒体的连接位置都做了局部补强，抵消开孔造成的筒体强度削弱。

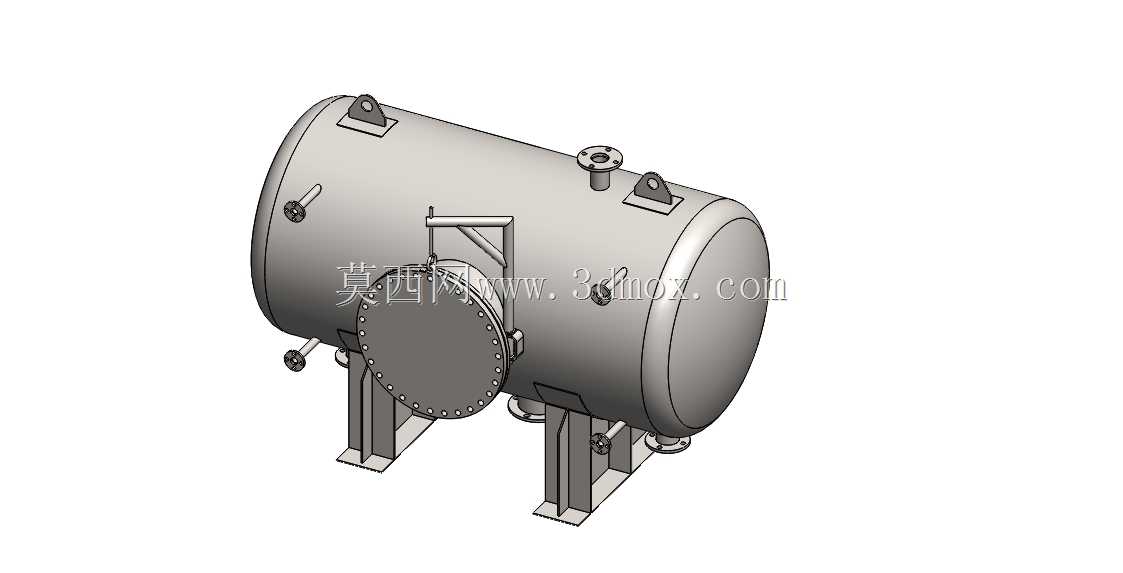

配套的鞍式支座采用焊接式钢结构，支座与筒体接触的弧面与筒体外径完全贴合，其中一侧支座设置长圆孔结构，用于补偿罐体带温运行时的轴向热胀冷缩位移，避免热应力传递到基础或连接管道造成结构损坏。设计时还需要考虑安装边界的预留：罐体两侧要预留足够的操作空间，满足人孔开启、阀门操作、仪表校准的作业需求，底部要预留排污管路的安装空间，顶部要预留安全阀、排气阀的安装与维护空间，整体安装完成后罐体的水平度偏差要控制在规范允许范围内，避免运行时介质偏流、局部积液影响使用效果。这类罐体的壁厚计算需要结合设计压力、设计温度、介质腐蚀裕量综合确定，所有焊接接头都要按规范要求做无损检测，保证承压边界的完整性。
