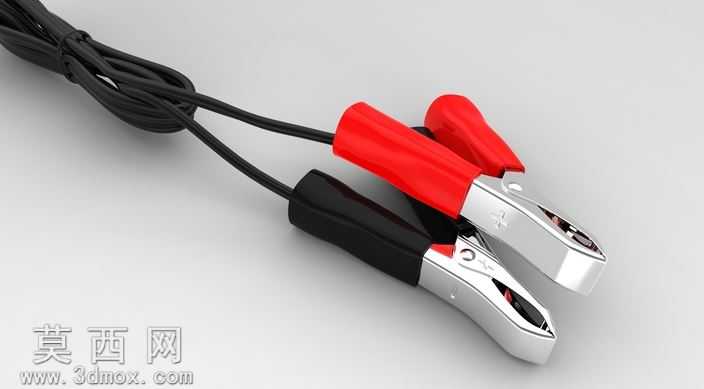

带引线红黑绝缘护套电瓶鳄鱼夹设计

本作品为带连接引线的电瓶鳄鱼夹三维建模设计，建模过程采用SolidWorks完成全参数化特征构建，首先从导电夹体的金属结构入手，精准还原鳄鱼夹的铰接咬合结构：先绘制夹头锯齿状咬合面的轮廓草图，通过拉伸、切除特征打造出带细密防滑齿的夹嘴，确保咬合接触面的导电接触面积与夹持摩擦力符合实际使用需求，再通过旋转凸台特征构建夹体中部的铰接转轴结构，还原两片金属夹片绕轴开合的活动结构，同时在夹体尾部设计压线结构，预留导线压接的卡槽位，保证引线与金属夹体的连接稳固性。绝缘护套部分采用柔性材质模拟，分别构建红色正极、黑色负极的绝缘包裹结构，护套外形贴合金属夹体的手持段轮廓，边缘做圆弧过渡处理，既还原真实产品的绝缘防护设计，也兼顾手持操作的人体工学弧度，避免尖锐棱角带来的操作不适。连接引线部分采用扫掠特征建模，以双股并行的路径曲线为引导线，绘制圆形截面生成带自然弯曲弧度的线缆模型，还原线缆捆扎处的束线结构，呈现引线从夹体尾部延伸而出的自然垂坠形态。材质渲染阶段，金属夹体赋予抛光镀锌金属材质，调整反射参数模拟金属表面的亮泽质感与细微磨砂纹理，绝缘护套赋予哑光软质PVC材质，分别调整红、黑两色的色彩饱和度与粗糙度参数，还原橡胶护套的半哑光质感，引线部分赋予黑色橡胶线缆材质，添加细微的表面纹理模拟线缆外皮的磨砂触感。设计过程中严格遵循电瓶夹的实际功能逻辑，夹体开合角度、夹嘴张开行程、护套包裹长度均参考市面通用电瓶夹的尺寸参数设定，铰接位置预留合理的活动间隙，既保证模型结构的合理性，也能直观呈现产品的装配关系与使用形态，整体模型结构完整，细节还原度高，可用于产品展示、结构参考或相关电气连接场景的装配模拟使用。
