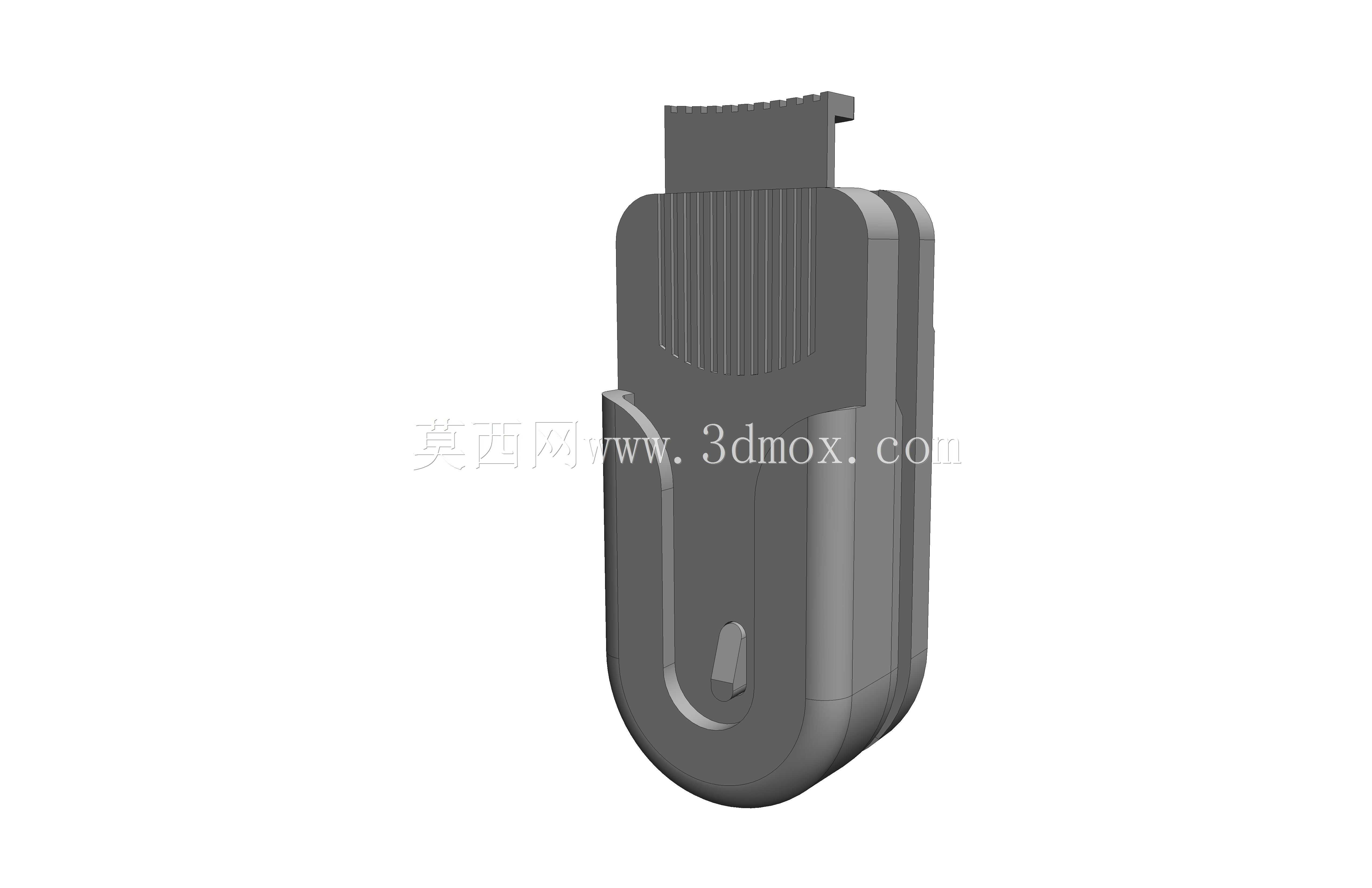

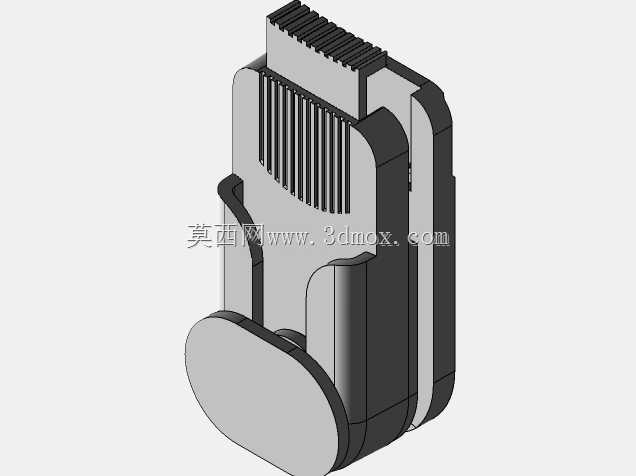

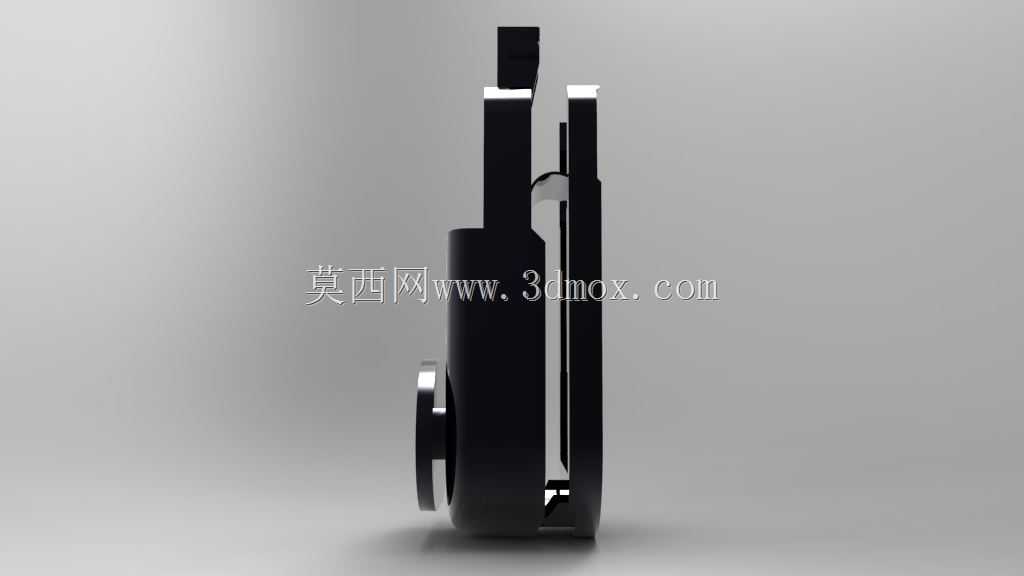

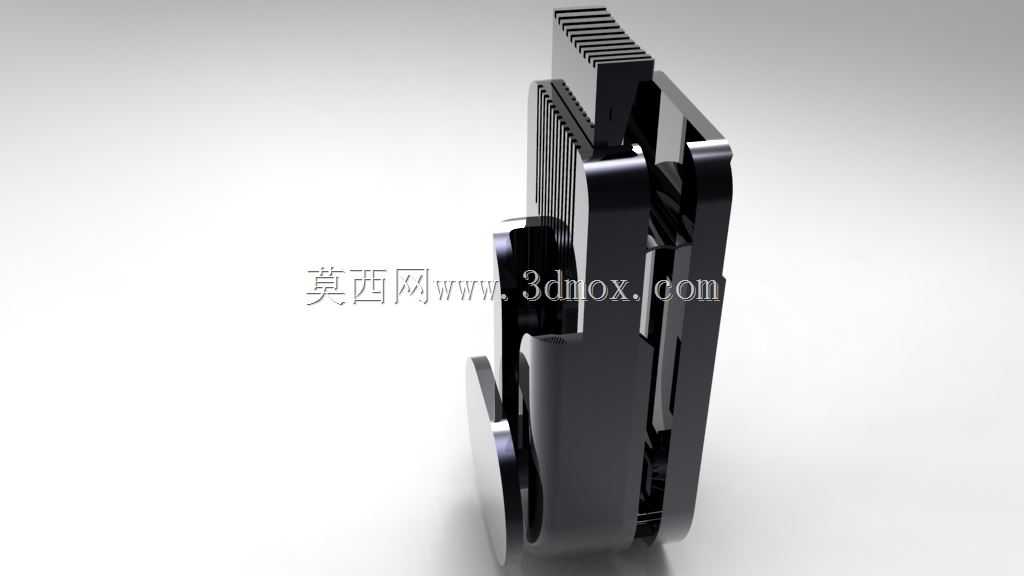

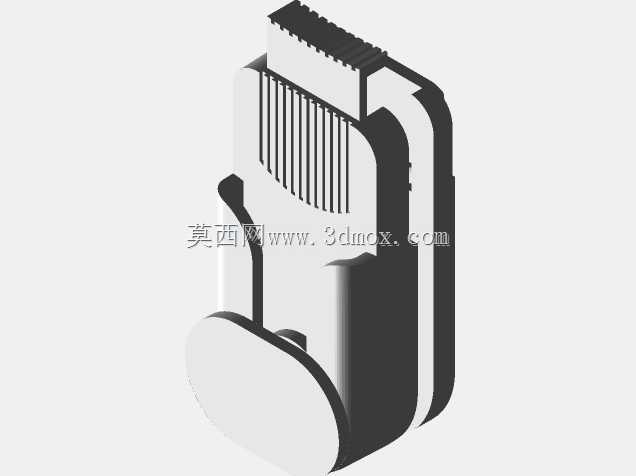

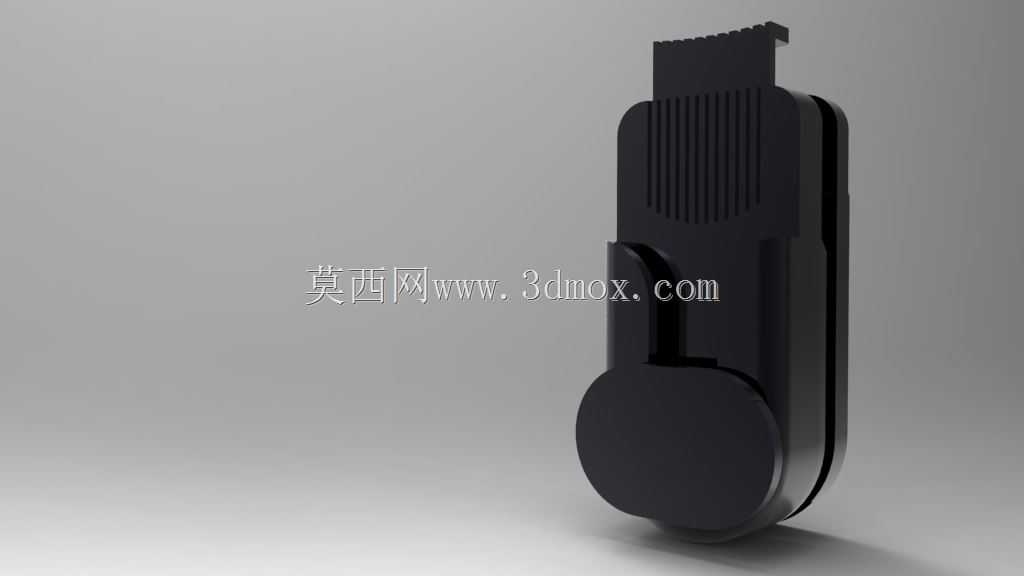

便携设备背夹式通用皮带固定卡扣结构

　　这类皮带夹主要面向需要随身挂载小型便携设备的作业场景，比如外勤巡检人员挂载手持终端、执法人员挂载记录设备、户外作业人员挂载小型工具或通讯装置，能让设备稳定固定在腰带或皮带之上，解放双手的同时避免设备滑落遗失，相比口袋收纳更便于快速取放操作。从结构设计来看，整体采用一体化注塑成型的思路，主体分为皮带卡合段与设备连接段两个功能区域，皮带卡合段做了内凹的弧形贴合面，能够适配常规宽度的制式皮带与工装腰带，内侧设置的凸起卡位能在卡入皮带后形成反向止退力，避免人员跑动、弯腰作业时夹体从皮带侧方滑出；表面的竖向防滑筋条既能够提升手指按压开合时的摩擦力，也能在注塑成型时提升结构强度，减少薄壁区域的形变概率。设备连接段采用带卡位的插舌结构，

　　能够与对应设备背部的卡槽实现快拆配合，插舌顶端的止退齿在插入卡槽后可自动锁止，需要取下设备时只需按压夹体侧面的解锁位即可拔出，整个操作无需额外工具，单手即可完成。设计过程中重点考量了安装边界的适配性，夹体整体厚度控制在合理范围，卡入皮带后不会过度向外凸起，避免作业过程中勾挂周边障碍物；弧形过渡的外轮廓没有尖锐棱角，不会刮蹭衣物或者作业人员的皮肤，长期佩戴也不会产生明显的异物感。结构强度方面，夹体的弯折受力区域做了局部加厚处理，反复开合卡合上万次也不会出现断裂或者塑性形变，适配日常户外作业、外勤巡检的高频使用需求；夹体与皮带的接触区域做了微幅的弧度预变形设计，卡入后能够紧贴皮带表面，不会因为人员的肢体动作产生晃动异响，

　　也能避免设备在挂载状态下出现大幅偏转，保证设备始终处于便于取用的朝向。在实际选型适配时，这类皮带夹可以根据挂载设备的重量调整卡位的抱紧力度，针对重量稍大的设备可以适当加大止退凸起的高度，提升卡合后的锁紧力，针对轻量化的小型设备则可以适当减小卡合阻尼，提升取放操作的顺畅度，整体结构不需要额外的弹簧、螺丝等装配零件，单件注塑即可完成生产，装配工序简单，量产成本可控，也能避免长期使用后小零件松脱掉落的问题。
