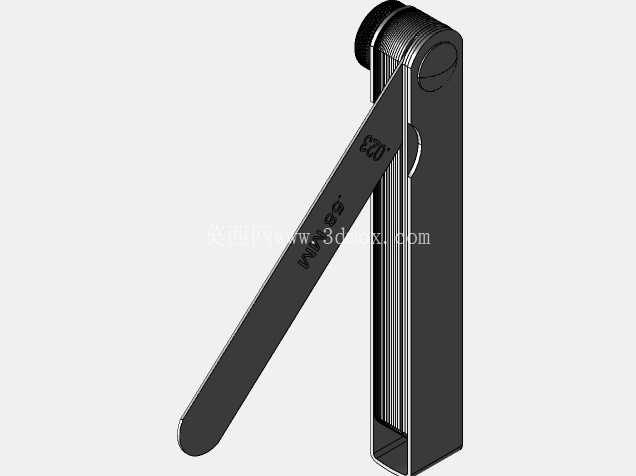

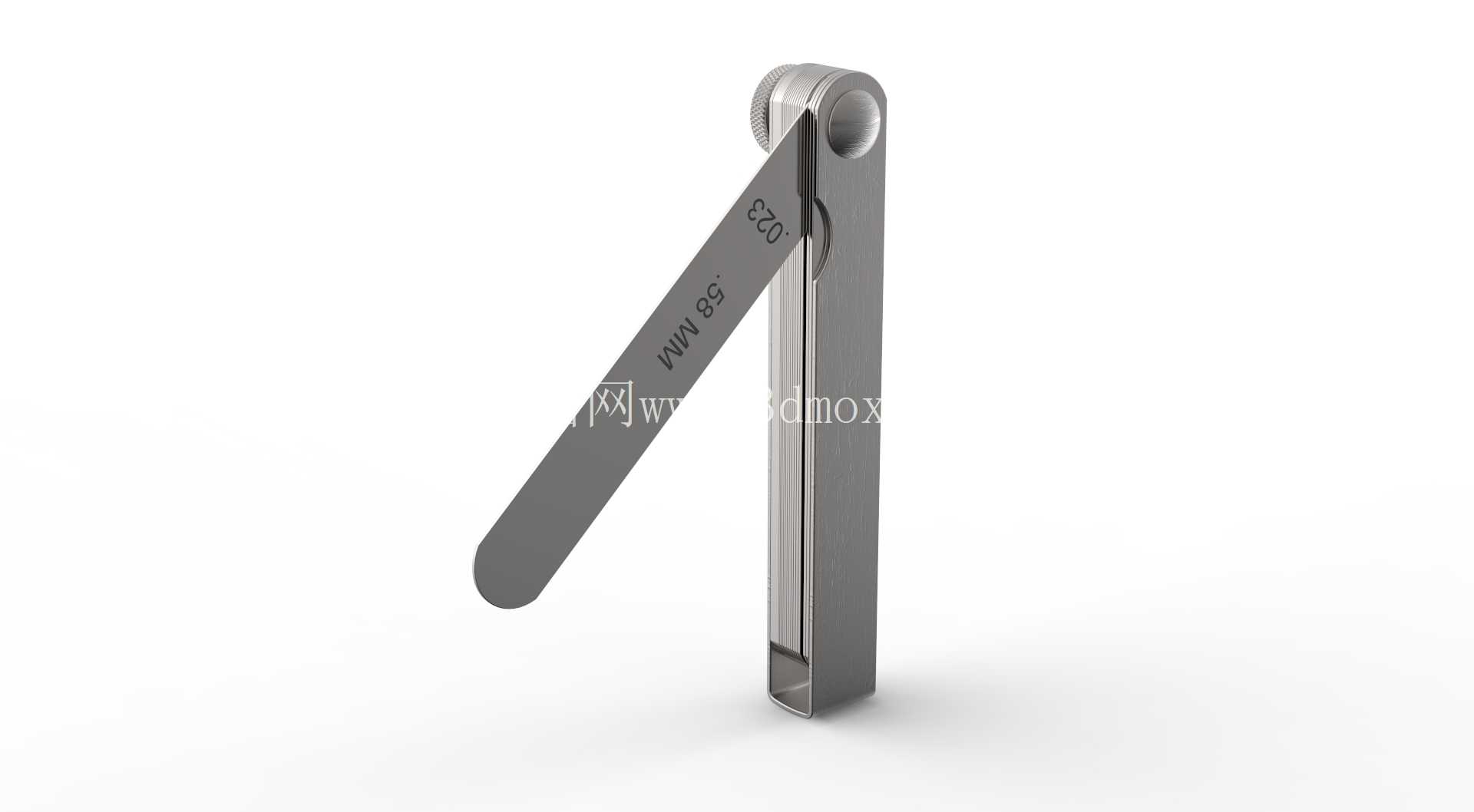

折叠式塞尺间隙测量工具三维结构

在机械装配、设备检修、模具调试等现场作业场景中，塞尺是用于检测两结合面之间微小间隙的常用接触式量具，这款折叠式结构的塞尺，是目前工业现场应用最广泛的间隙检测工具形态。不同于单片式塞尺易丢失、易弯折损坏的缺陷，折叠式结构将多片不同厚度的测量钢片整合在同一铰接轴上，可根据待测间隙的预估范围，快速抽出对应厚度的单片或组合多片钢片完成测量，收纳时所有钢片收拢在保护壳体内，能有效避免测量刃口磕碰变形，也方便作业人员随身携带，适配车间巡检、装配工位、模具飞配等多种移动作业场景。

从实际功能设计来看，每一片测量钢片的厚度都经过精密校准，覆盖从0.02mm到1mm的常规工业间隙检测量程，可满足发动机气门间隙调整、导轨配合间隙检测、法兰密封面间隙核验、模具分型面贴合度检查等绝大多数常规检测需求。钢片采用高弹性弹簧钢材质，既保证测量时钢片可以顺利插入间隙，不会因刚性过大刮伤工件结合面，也能在反复弯折使用后保持平直度，不会出现永久形变影响测量精度。钢片表面蚀刻有清晰的厚度标识，即便在车间光线不足的环境下，作业人员也能快速识别所选钢片的厚度参数，无需额外借助读数工具。

结构设计层面，铰接轴采用铆接式固定结构，松紧度经过反复调试，既保证单片钢片可以顺畅绕轴转动展开，不会出现卡滞，也能让展开后的钢片保持在固定角度，不会在测量过程中自行收拢影响操作。尾部的保护壳体采用不锈钢冲压成型，边缘做了圆角钝化处理，握持时不会割手，同时壳体的厚度刚好容纳所有收拢的钢片，收拢后钢片不会突出壳体边缘，避免日常携带时钢片被外物挤压变形。钢片与铰接轴的配合间隙控制在合理范围，长期使用后不会出现钢片晃动、松脱的问题，整体结构无多余零散部件，适合工业现场复杂工况下的长期使用。

从安装与使用边界来看，这款塞尺收拢后的整体外形尺寸与普通美工刀接近，可以轻松放入工作服口袋或者工具包的侧袋中，不会占用过多工具收纳空间。使用时需要注意，测量前要将钢片表面和待测工件表面的油污、铁屑清理干净，避免杂质垫在钢片与工件之间导致测量值偏大；插入间隙时要保持钢片与结合面平行，不要强行斜向插入，避免钢片弯折或者磨损刃口；多片组合测量时，要将每一片钢片之间的空气排净，叠合紧密后再插入间隙，最终测量值为所有叠合钢片的厚度之和。日常存放时要保持钢片表面干燥，避免长期接触水汽导致锈蚀，影响表面平整度和测量精度，若钢片表面出现轻微毛刺，可用细油石沿钢片平面方向轻轻打磨，不要打磨测量刃口的厚度面，避免厚度值失准。

在三维建模过程中，需要重点还原每一片钢片的厚度公差、铰接轴的配合间隙、壳体的折弯弧度等细节，钢片的展开角度要符合实际操作的人机工程需求，展开后单片钢片与壳体之间的角度要方便作业人员握持施力，钢片表面的厚度标识位置要与实物一致，蚀刻深度要做细微的凹凸处理，还原真实的加工质感。壳体与钢片的材质表现要区分开，壳体做哑光不锈钢的表面处理，测量钢片做精磨后的亮面金属质感，铰接轴的铆接端头要还原真实的冲压变形特征，不要做成光滑的标准圆柱，让整体模型更贴近工业现场实际使用的工具状态，可用于工具类产品展示、装配作业培训课件制作、虚拟检修场景搭建等多种用途。
