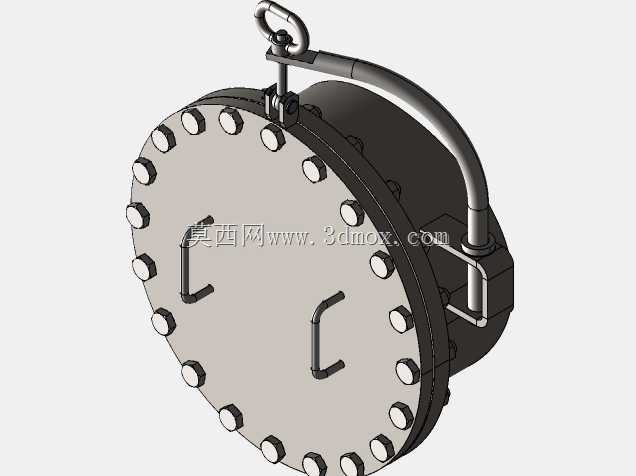

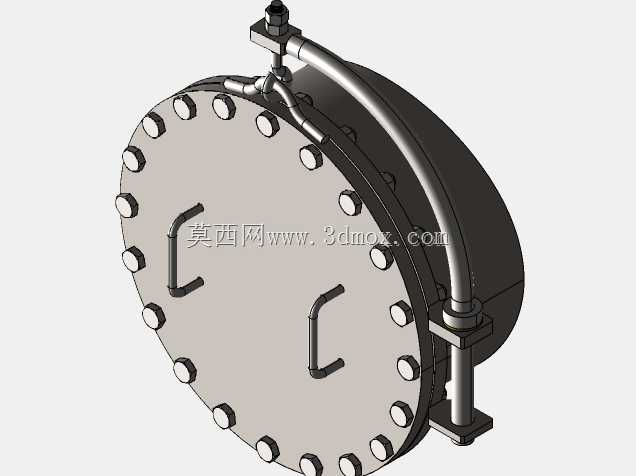

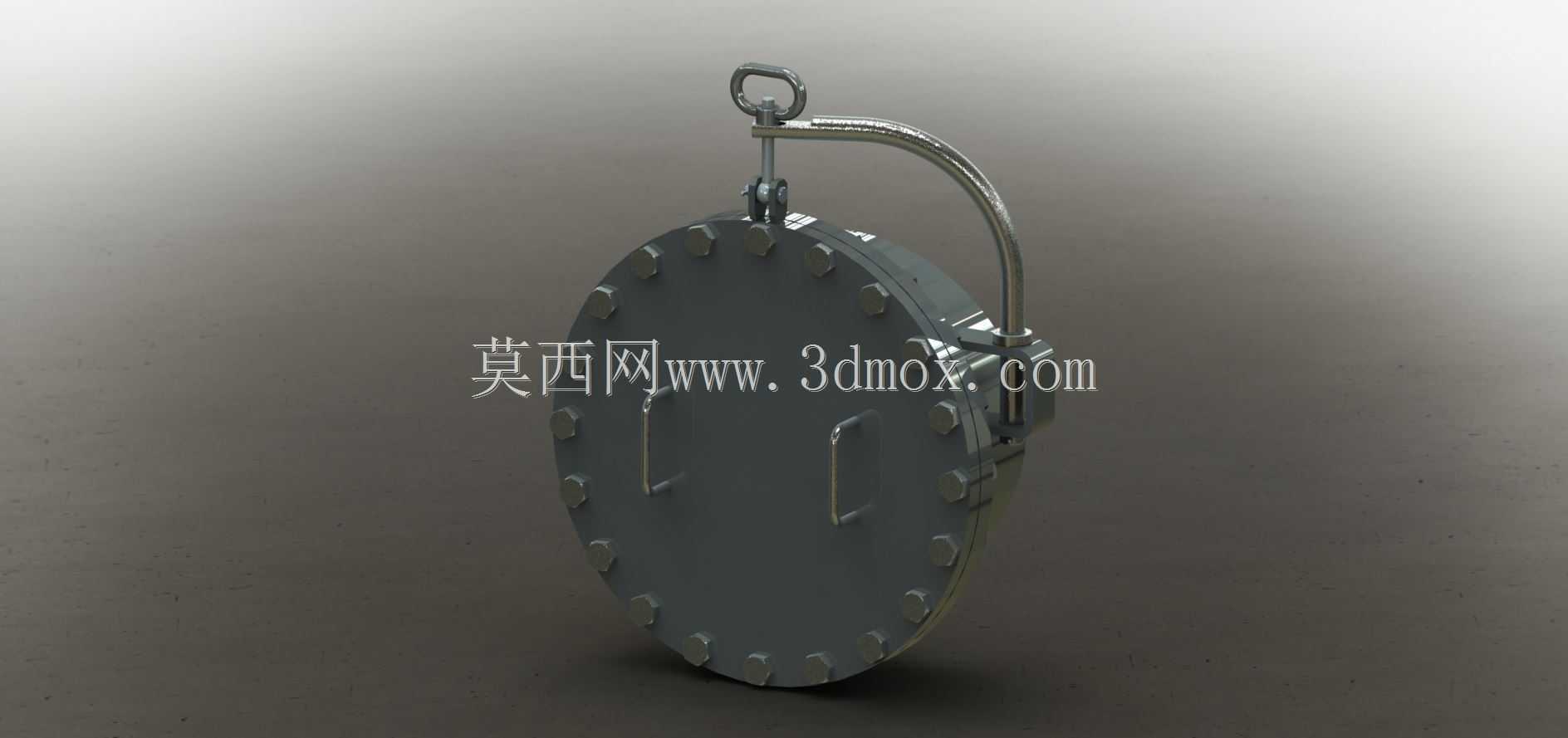

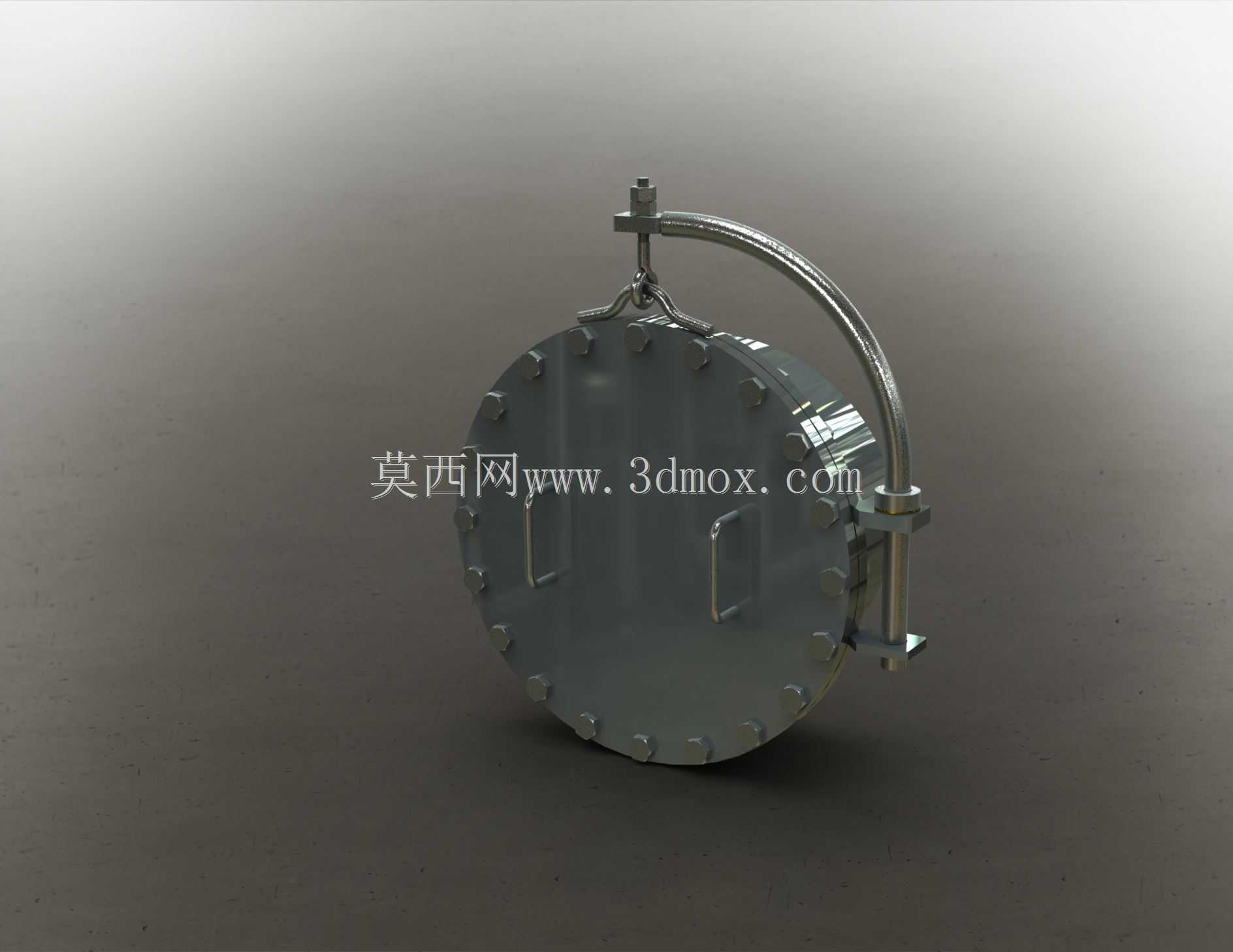

带吊柱DN600垂直人孔封闭结构

这款带吊柱的垂直人孔结构，主要应用于承压储罐、反应容器、工业管道等密闭承压设备的侧壁或顶部，作为设备内部检修、物料装填、运维人员进出的通行通道，在石油化工、食品酿造、制药、环保水处理等行业的常压及低压储装设备中应用十分广泛。日常生产运行时，人孔处于封闭锁止状态，可保证设备内部的密闭承压环境，避免介质泄漏、外界杂质侵入，维持设备内部压力、温度等工艺参数稳定；当设备需要定期检修、内部清理、部件更换时，可快速松开紧固件开启人孔盖，配套的吊柱结构可在人孔盖开启后承托其重量，无需额外吊装设备即可完成开合操作，大幅降低运维作业的操作难度与安全风险，避免人孔盖拆卸后坠落磕碰或移位。

设计过程中，首先围绕DN600的公称通径确定整体边界尺寸，法兰连接结构匹配对应压力等级的密封要求，密封面采用适配的V型结构，可在额定压力工况下保证密封可靠性，避免介质渗漏。人孔盖周向均匀布置夹紧螺母，可保证密封面受力均匀，避免局部压紧力不足导致的泄漏问题，同时螺母的排布位置预留了足够的操作空间，方便运维人员使用常规工具完成松紧操作。侧面设置的吊柱采用弯臂式结构，旋转支点经过受力校核，可稳定承托人孔盖的整体重量，开启后人孔盖可沿吊柱转轴旋转至通道侧边，不会遮挡通行空间，吊柱顶部设置的吊环结构，既可以在安装时作为整体吊装的受力点，也可在日常运维中悬挂小型工具或安全防护装置。人孔盖表面设置的两个内嵌式把手，方便开合过程中操作人员扶持调整对位，避免盖体与法兰密封面发生磕碰损伤。

安装层面，该人孔采用法兰对接焊接的方式与设备本体连接，焊接端结构适配常规容器壁的焊接工艺要求，安装时只需保证法兰端面与设备开孔同轴度、平面度符合公差要求，即可保证后续装配的密封性能，整体安装边界紧凑，不会占用设备周边过多的操作空间，适配各类立式、卧式储装容器的安装需求。
