80缸径100行程标准气动活塞气缸结构

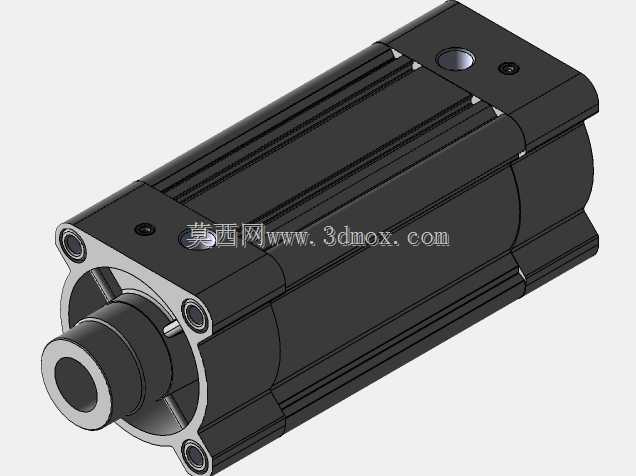

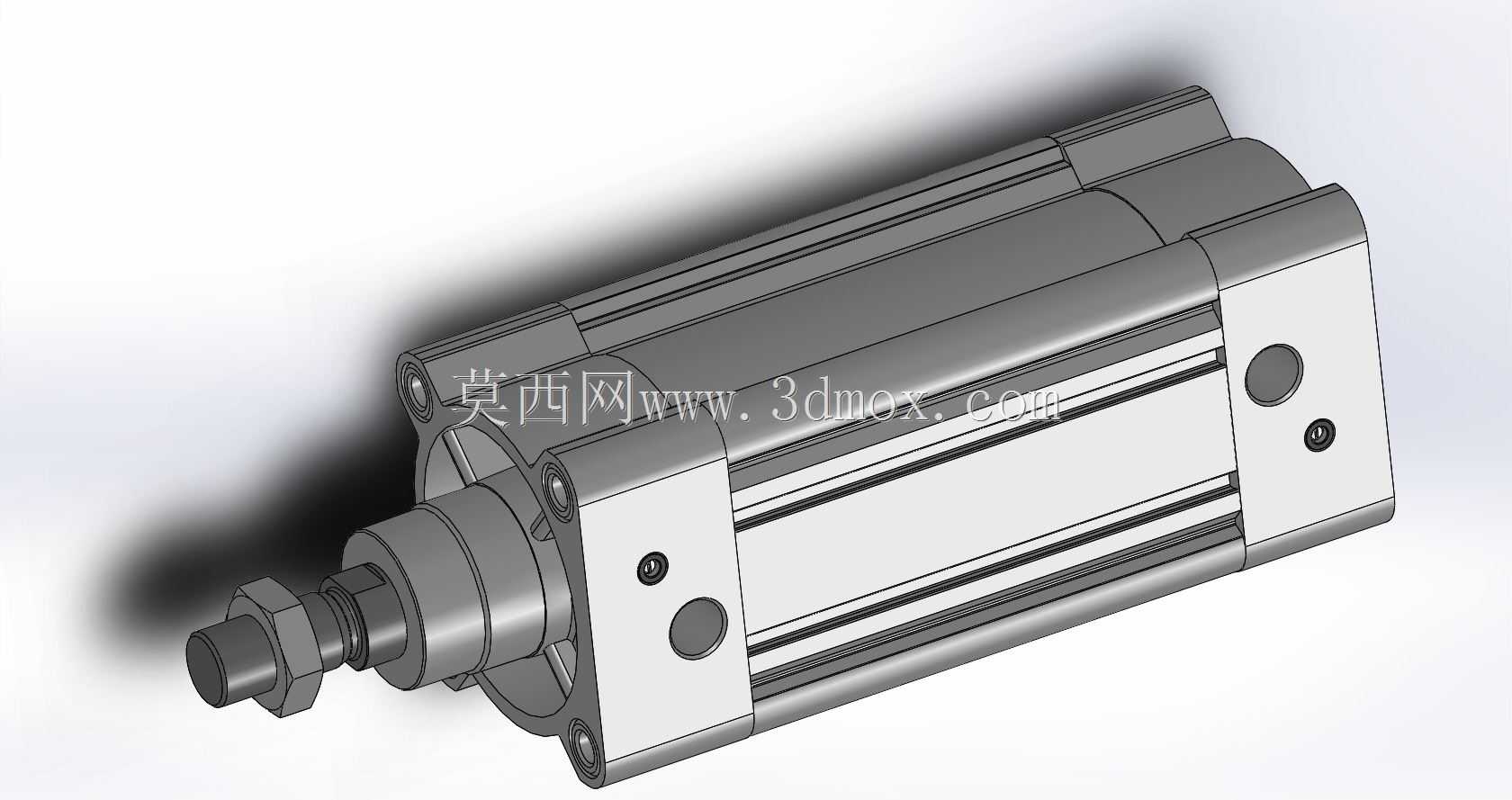

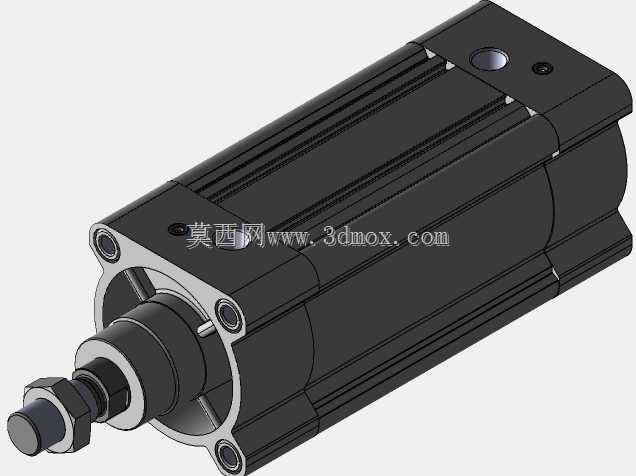

这款气动活塞结构是气压传动系统中的核心执行部件，缸径规格为80mm，行程长度为100mm，广泛适配各类工业自动化生产场景，在轻工包装、电子装配、机床上下料、自动夹具锁紧、物料推送移位等工位中承担直线往复驱动的核心作用，能够将压缩空气的压力能稳定转换为机械直线运动的动能，为各类自动化动作提供可靠的推力输出。在实际生产应用中，这类气缸可搭配不同的安装附件实现脚座安装、法兰安装、耳轴铰接安装等多种固定形式，适配不同设备的布局需求，其输出推力随供气压力线性变化，在0.5MPa标准供气压力下可输出稳定的轴向推拉力，满足多数中低负载的往复动作需求，相比液压驱动具备响应速度快、工作介质清洁、维护成本低、无油污泄漏风险的优势，非常适合电子、食品、医药等对生产环境洁净度有要求的行业场景。从产品功能特性来看，这款活塞气缸采用双作用结构设计，通过活塞两侧腔体交替进气排气实现伸出与缩回的双向动作控制，活塞部位搭配耐磨导向环与双向密封件，既保证了运动过程的同轴度，避免活塞杆出现偏磨卡顿，又能有效降低腔体窜气问题，保证输出力的稳定性；缸筒采用硬质阳极氧化铝合金材质，内壁光滑度高，摩擦阻力小，同时具备优秀的防锈抗腐蚀能力，端盖部位集成了缓冲结构，可在活塞运动到行程端点时实现柔性减速，避免刚性撞击产生的噪音与部件损伤，大幅延长气缸的整体使用寿命。在设计思路上，这款结构严格遵循标准气缸的安装尺寸规范，活塞杆端采用标准外螺纹连接形式，可搭配浮动接头、鱼眼接头、连接推板等各类外接附件，端盖上的气口采用标准管螺纹规格，可直接匹配常规气动接头与气管，无需额外定制转接件，能够直接替换同规格的标准气缸产品，降低设备的备件采购与维护成本；整体结构采用模块化设计，端盖与缸筒通过拉杆锁紧固定，拆解维护便捷，当密封件出现磨损时可快速更换对应配件，无需整体报废部件。从外形尺寸与安装边界来看，这款气缸的缸体截面尺寸适配80缸径标准气缸的安装规范，活塞杆伸出端的螺纹尺寸、端盖安装孔位间距、气口位置都符合通用标准，100mm的行程长度可满足多数短距离直线驱动的工位需求，整体外形紧凑，占用安装空间小，既可以在全新设计的自动化设备中作为驱动单元布局，也可以直接用于老旧设备的同规格气缸替换维修，无需对设备安装位进行二次改造，适配性极强。
