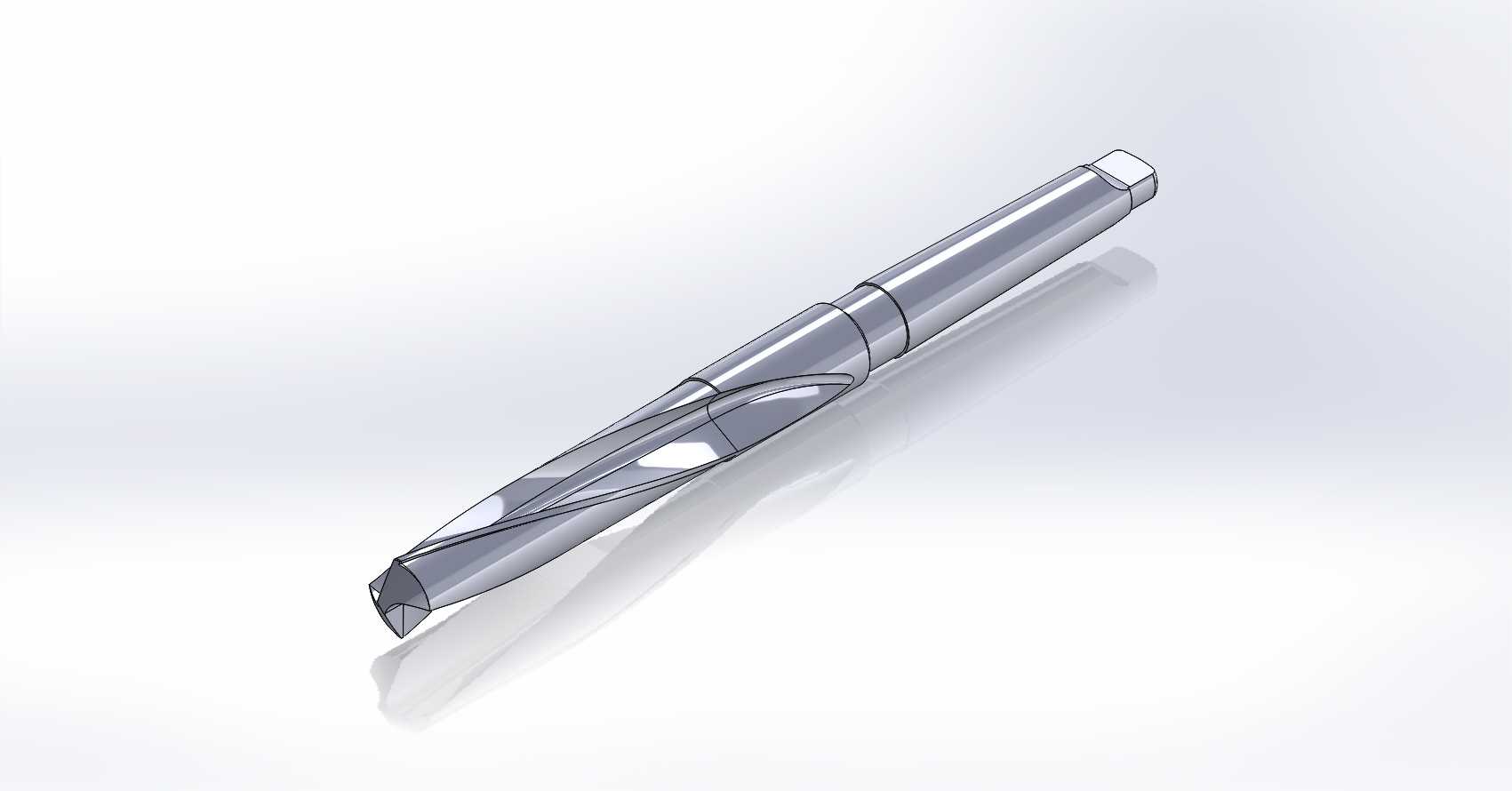

20毫米莫氏锥度2号麻花钻头结构

在金属切削加工场景里，锥柄麻花钻是钻床、车床、镗床等设备上完成实体材料钻孔工序的核心刀具，这款20mm规格的MT-2锥柄钻头，主要适配主轴锥孔为莫氏2号的中小型机加工设备，覆盖普通碳钢、合金结构钢、有色金属等常见工件材料的钻孔作业，在通用机械加工、工装夹具制作、设备维修配孔等场景中应用频次极高。从功能特性来看，莫氏锥柄的设计依靠锥面的自锁摩擦力实现扭矩传递，相比直柄钻头能承受更大的切削载荷，避免大进给钻孔时出现刀柄打滑的问题，同时锥柄配合扁尾结构，既可以保证刀具与主轴的同轴度，也能方便拆卸时用楔铁快速退出刀具，适配批量加工时频繁换刀的作业需求。建模过程中首先确定核心尺寸边界，钻头切削直径为20mm，锥柄部分严格遵循DIN 228第1部分规定的莫氏2号锥度参数，锥度比例为1:20.020，锥柄大端、小端尺寸以及扁尾的位置尺寸都要符合标准，保证模型能直接用于虚拟装配验证，不会和机床主轴、钻套出现干涉。建模时先绘制钻头的回转主体轮廓，用旋转特征生成刀体的基础实体，之后处理切削部分的几何结构，两条螺旋排屑槽的螺旋角按照标准麻花钻的参数设置，保证切屑能顺着槽型顺利排出，避免钻孔过程中堵屑刮伤已加工孔壁。针对钻尖的几何结构，采用Washburn锥形研磨法的参数来构建后刀面，替代传统的Weisker研磨结构，这种钻尖研磨形式能优化横刃的切削角度，降低钻孔时的轴向抗力，减少入钻时的滑移偏移，提升孔位的定位精度。完成切削部分建模后，处理锥柄与刀体的过渡颈部，这里要做合理的圆角过渡，避免应力集中导致刀具在重载荷切削时出现断裂，最后在锥柄末端加工出标准扁尾结构，匹配主轴的传力槽。整个建模过程需要兼顾刀具的实际切削几何合理性与装配适配性，所有结构尺寸都要符合对应的刀具标准，这样建好的模型既可以用于机加工工艺的虚拟仿真，验证钻孔过程中的刀具干涉、排屑路径，也能用于刀具选型时的装配校核，帮助设计人员提前判断刀具与工件、夹具的空间位置关系，减少现场试切的调整时间。
