跨河管道敷设穿越施工成套设备

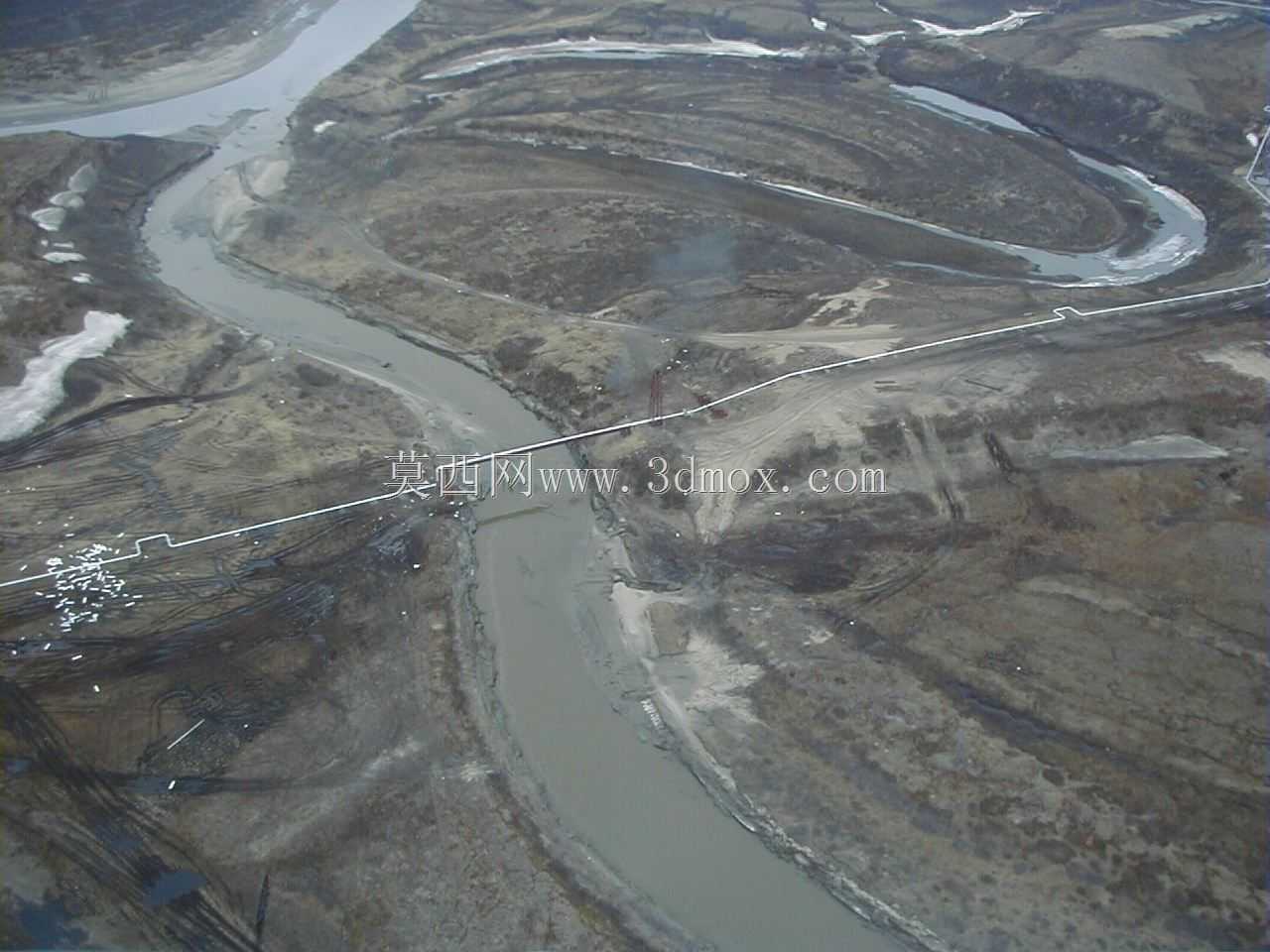

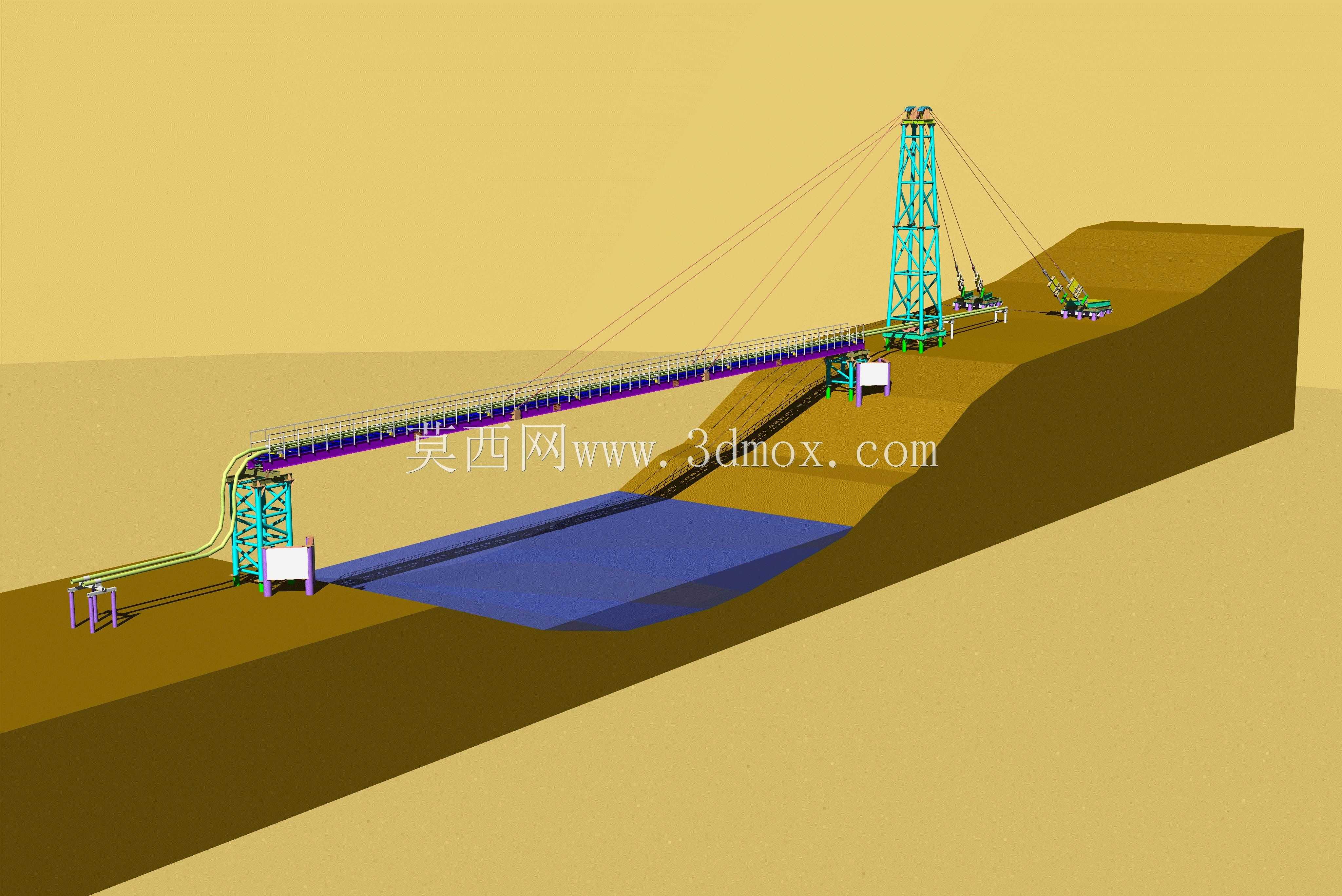

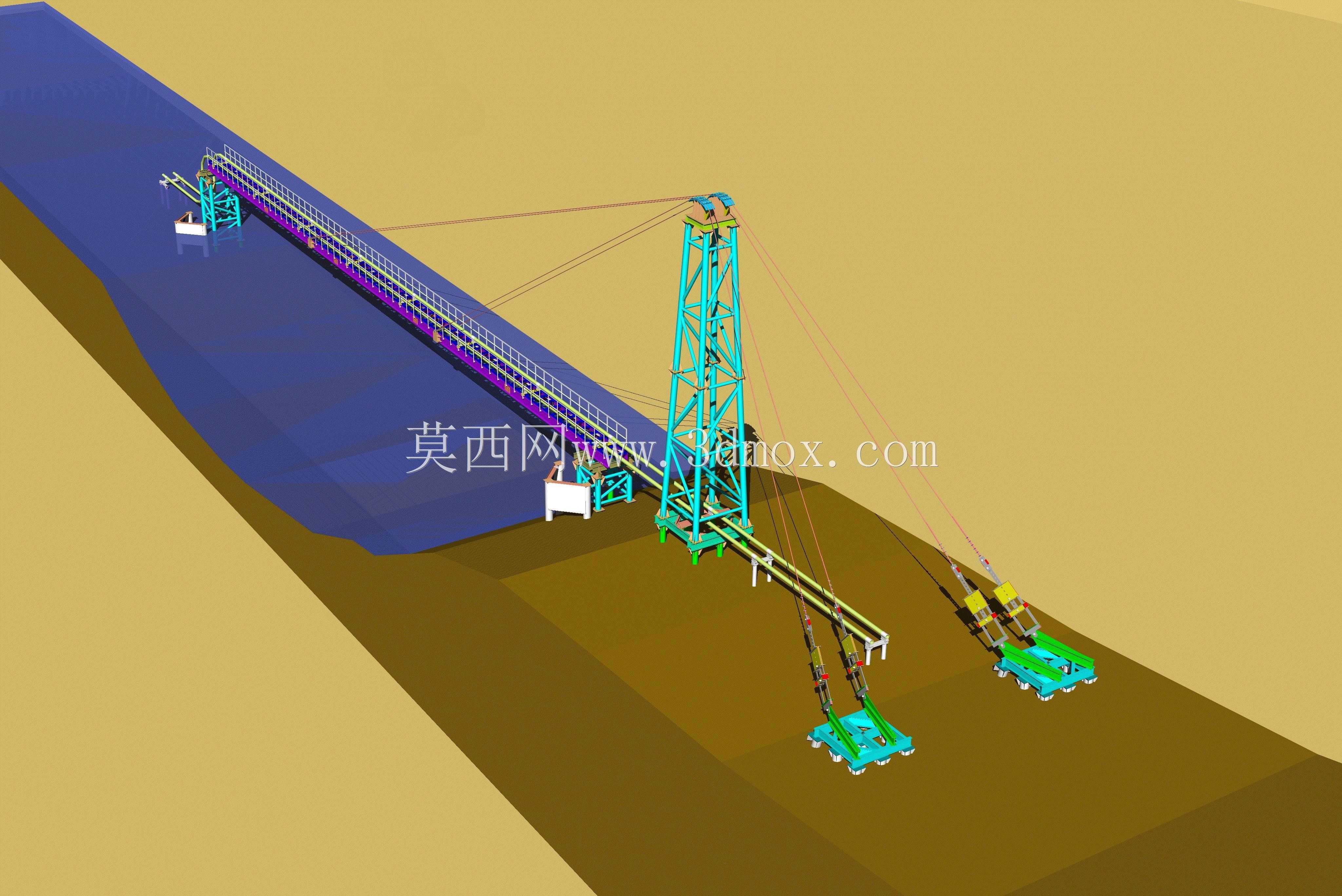

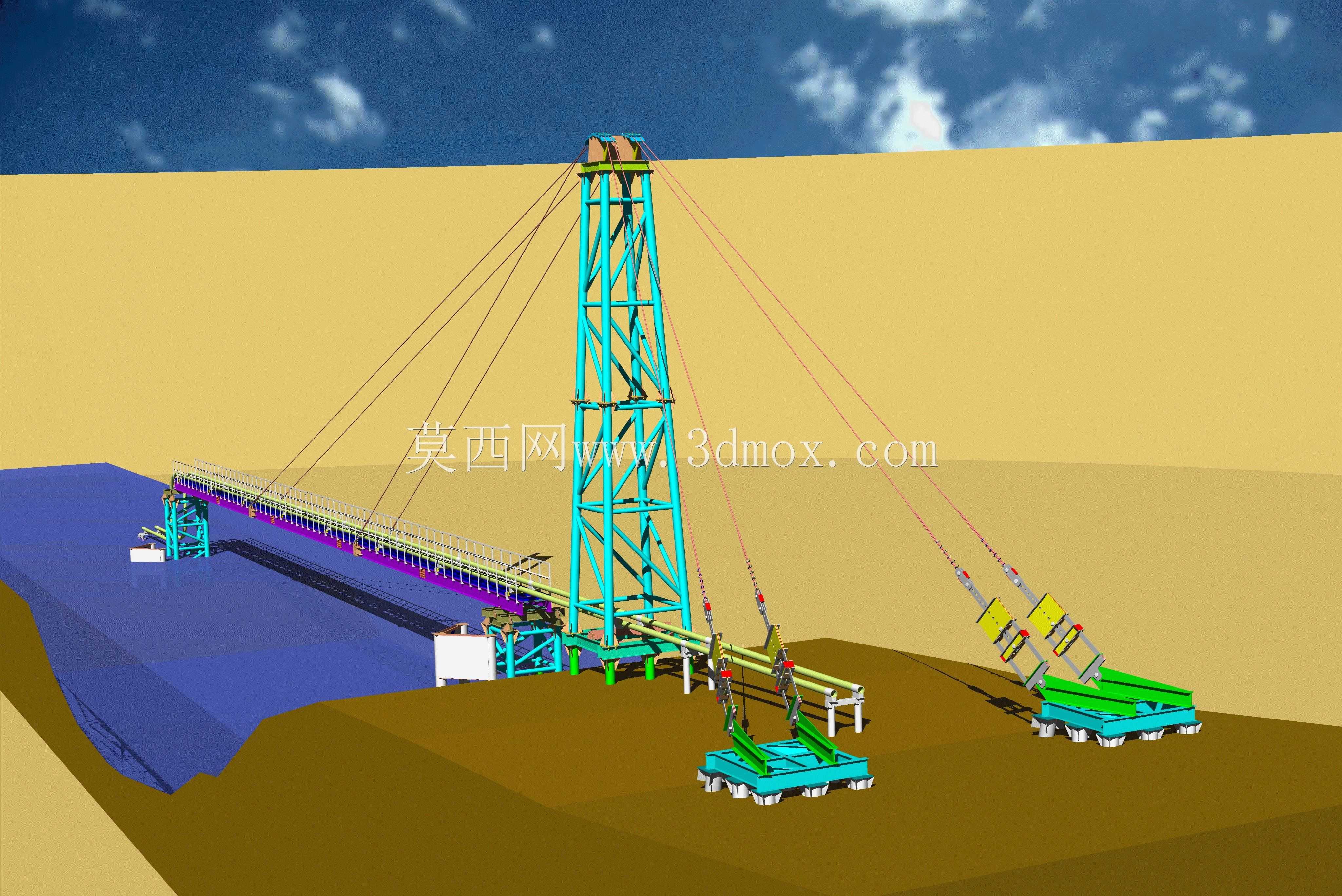

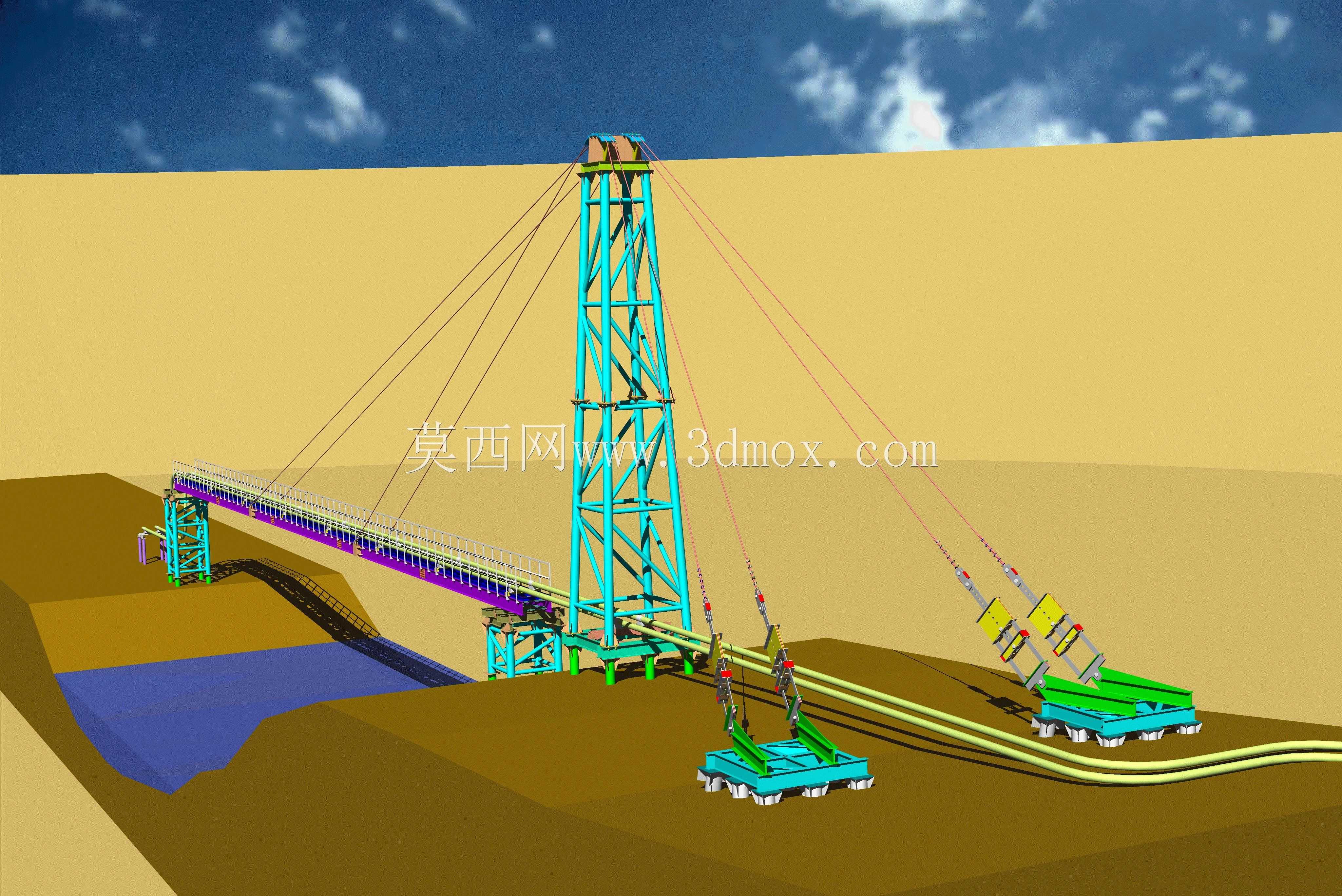

该套设备主要应用于油气输送、市政供水等长输管线的河流穿越施工场景，解决大口径管道无法借助开挖围堰跨越通航或宽幅河道的作业难题，可在不中断河道正常通行、不破坏河床原生生态的前提下完成管道的跨河敷设作业，适配平原河网、山区峡谷河流等多种复杂岸线作业环境，也可用于老旧跨河管线的更换、检修维护作业。整套设备由两岸锚固塔架、主承重缆索系统、牵引行走机构、管道承托吊架、岸侧发送轨道几个核心部分组成，两岸的格构式塔架作为主要承重结构，通过多组斜拉缆风绳锚固在河岸的混凝土基础上，可根据河面宽度、管道单段重量调整塔架的架设高度与缆索预紧力，主缆索横跨整个河面，搭配可沿缆索移动的起重吊架，能够将预制完成的管段从岸侧预制场逐段吊运至河面指定位置，配合岸侧的牵引设备完成管段的对接、下放就位作业，无需在河道内设置临时支撑桩，大幅降低涉水作业的安全风险。设计过程中优先考虑了作业的稳定性与地形适配性，塔架采用模块化格构结构，可拆分运输至作业现场后快速拼装，适配不同高差的河岸地形，缆索系统设置了多组安全锁止机构，当吊运过程中遇到突发阵风或牵引负载波动时，可自动锁止行走机构防止吊具滑移，管道吊架设置了多组可调式抱箍，可适配不同管径的钢制管道，同时预留了防腐层防护垫层，避免吊运过程中损伤管道外防腐涂层。岸侧的发送轨道设置了可调式支撑辊轮，可根据管道的发送角度调整辊轮高度，减少管道推送过程中的摩擦阻力，整套设备的作业覆盖范围可根据河面宽度调整缆索跨度，两岸塔架的安装边界需预留足够的缆风绳锚固空间，距离河岸边缘的安全距离满足岸坡稳定要求，塔架基础的承载能力匹配最大吊装负载下的竖向与水平分力，作业过程中可通过调整缆索垂度控制管道的就位精度，满足管线敷设的高程偏差要求，整套系统可在完成单条管线作业后快速拆解转场，重复利用率高，相比传统的开挖围堰、定向钻穿越方案，在中小宽度河流的管道敷设作业中具备更好的作业灵活性与成本优势。
