直线跟踪机器人用TCRT5000反射式光电传感器

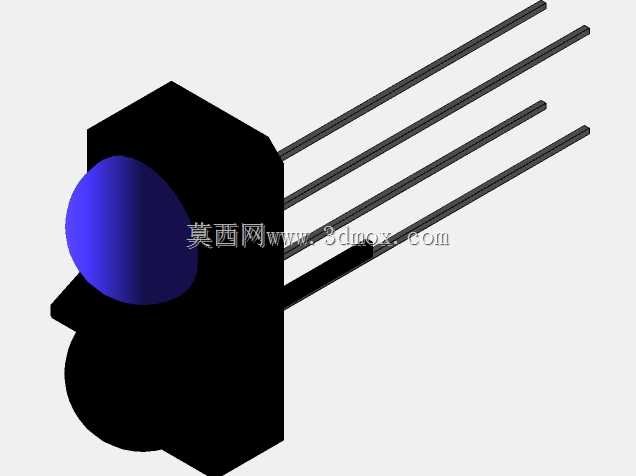

这款反射式光电传感器是小型移动机器人寻迹功能的核心感知部件，主要应用于教育类直线跟踪机器人、小型AGV寻线导引、桌面级自动化物料小车的路径识别场景，也可用于低速传送带上的物体到位检测、纸张边缘定位、小型工件计数等近距离非接触检测场景，依靠红外光的反射强度差异判断前方检测面的颜色深浅，实现黑白路径的区分识别。产品采用收发一体的集成式结构设计，将红外发射管与光敏接收管封装在同一黑色塑壳内，两个光学元件之间设置有遮光隔层，避免发射端的光线直接串入接收端造成误触发，外壳前端的光学透镜做了角度收敛设计，将红外发射光的照射范围约束在前方1-15mm的锥形区域内，保证检测的指向性，减少环境杂散光的干扰。设计过程中充分考虑了小型机器人的安装空间限制，整体塑壳采用紧凑的方块造型，引脚采用直插式排布，两个发射引脚与两个接收引脚分别对应器件的电气功能，引脚间距适配通用万能板、定制PCB的标准孔距，既可以直接插装在机器人控制主板上，也可以通过导线引出后固定在机器人底盘前端，安装时需要保证传感器检测面与待检测路径平面保持平行，检测距离控制在2-10mm区间内可获得最佳的黑白区分度，过远会导致反射光强不足，接收信号幅值过低无法触发阈值判断，过近则容易因机械震动导致传感器端面摩擦路径表面，造成器件磨损或检测信号跳变。传感器的塑壳侧面预留有简易的卡扣定位结构，可配合机器人底盘上的卡槽实现快速卡装，不需要额外的螺丝固定即可满足低速移动场景下的固定需求，引脚长度预留了足够的剪脚余量，可根据不同的安装高度需求裁剪调整，适配不同底盘离地间隙的小型机器人使用。在功能实现上，发射端持续发射固定波长的红外光，当检测面为黑色吸光材质时，红外光被大部分吸收，接收管接收到的反射光强极弱，输出对应电平信号；当检测面为白色反光材质时，红外光被大量反射回接收管，接收管导通后输出相反的电平信号，控制电路通过判断电平变化即可识别路径位置，调整机器人的行走方向，实现直线跟踪的功能。
