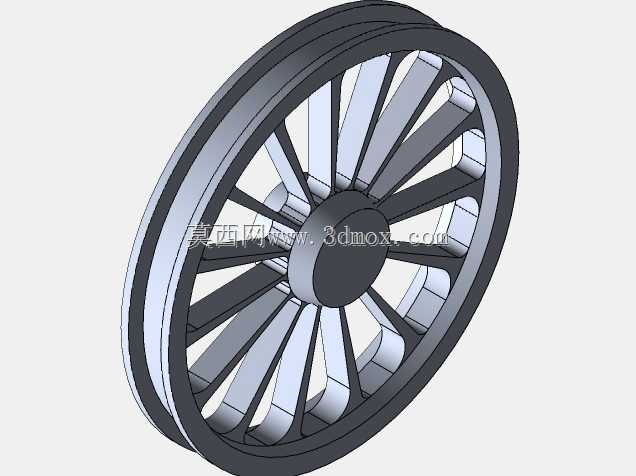

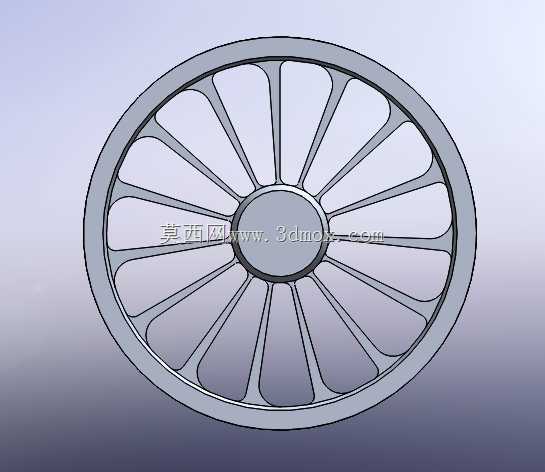

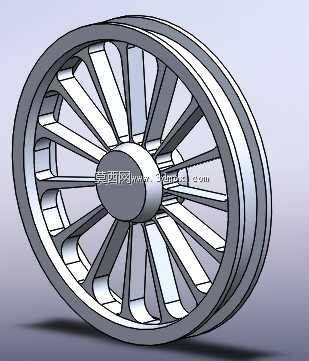

多辐条镂空式重载行走轮结构设计

　　该轮体结构的设计初衷，是为了平衡重载承载需求与转动惯量控制要求，在物料搬运设备、小型输送线从动端、轻型移动工装架等场景中，这类辐条式轮体的应用十分普遍。不同于实心轮的厚重结构，多辐条镂空的设计能够在保证轮缘径向强度的前提下，大幅削减轮体自身重量，降低设备启停过程中的惯性冲击，同时减少材料的无效消耗，兼顾结构性能与制造成本的平衡。

　　从结构设计逻辑来看，轮缘采用双凸缘的截面形式，轮缘与接触面的接触宽度经过匹配计算，既能够保证与配套轨道或者地面接触时的压强处于合理区间，避免接触面过度磨损，也能防止轮体运行过程中出现脱轨、偏摆的问题。辐条采用均匀放射状排布，每根辐条的截面为变厚度设计，靠近轮毂位置的截面厚度更大，能够承接轮毂传递来的扭矩载荷，靠近轮缘位置的厚度逐步收窄，在保证辐条抗弯强度的同时，进一步降低轮体整体重量。辐条之间的镂空区域经过圆角过渡处理，避免应力集中导致的辐条根部断裂问题，所有棱边都做了倒钝处理，消除加工和装配过程中的锐边安全隐患。

　　轮毂部分采用同轴通孔设计，孔的公差配合按照基孔制间隙配合选取，能够适配标准规格的轮轴，轮毂与辐条的连接位置做了加厚的圆弧过渡，能够将轮轴传递的扭矩均匀分散到每一根辐条上，避免局部应力过大导致的结构失效。轮毂端面的凸台结构能够为轴承安装提供定位基准，装配时可以直接将标准轴承压入轮毂内孔，依靠凸台实现轴承的轴向定位，不需要额外加装定位套，简化装配流程。

　　在安装边界方面，轮体的轴向总宽度经过严格控制，能够适配多数常规轻型移动设备的轮架安装间距，轮缘的外径尺寸匹配常规的行走速度要求，在常用的0.5-2m/s的行走速度区间内，轮体的转动平稳性能够得到保证，不会因为辐条的镂空结构产生额外的振动。轮体的中心孔同轴度、轮缘的径向圆跳动都按照通用机械零部件的公差等级选取，能够保证运行过程中轮体与接触面的接触均匀，减少偏磨问题，延长轮体的使用寿命。

　　实际应用中，这类轮体可以根据使用场景的不同选择对应的加工材料，如果用于无轨道的地面行走场景，可以在轮缘外层包覆聚氨酯或者橡胶材质，降低行走过程中的噪音，同时提升抓地力；如果用于轨道行走场景，可以直接采用金属材质加工，保证轮缘的耐磨性能。设计过程中已经考虑了不同材质的适配性，轮体的核心受力结构尺寸不需要调整，只需要更改轮缘外层的包覆结构即可满足不同场景的使用需求，具备较强的通用性。

　　从受力角度分析，轮体承受的径向载荷会通过轮缘传递到每一根辐条上，均匀排布的辐条能够保证任意时刻至少有三分之一的辐条处于主要受力状态，载荷分散效果优异，不会出现单根辐条过载的问题。辐条的倾斜角度经过优化，在承受径向载荷的同时，能够承受一定的轴向侧向力，当设备经过不平整路面或者小角度转向时，辐条结构能够提供足够的侧向支撑刚度，避免轮体出现侧向变形。
