菱形法兰安装式万向输送球结构

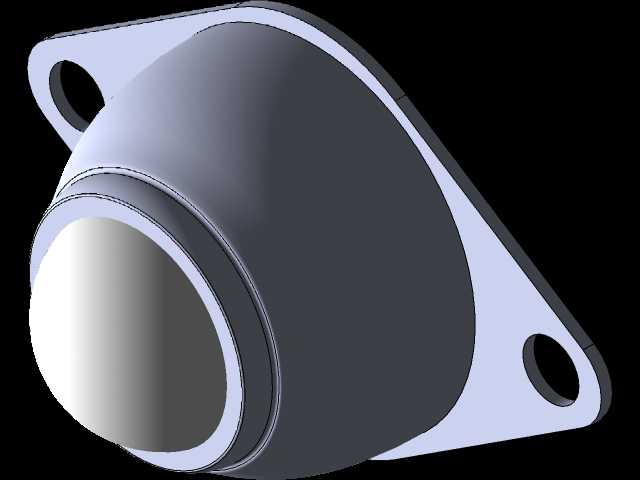

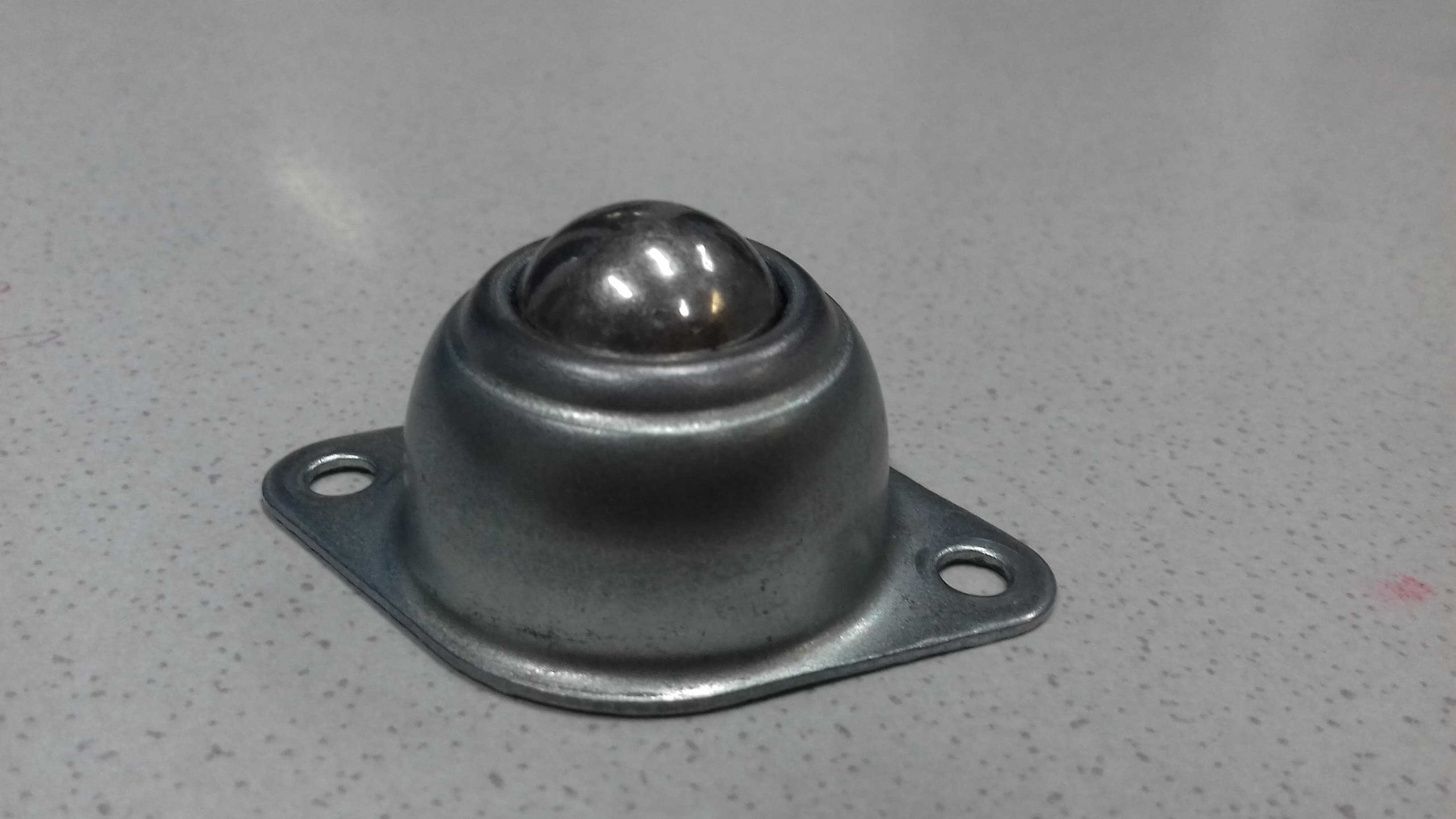

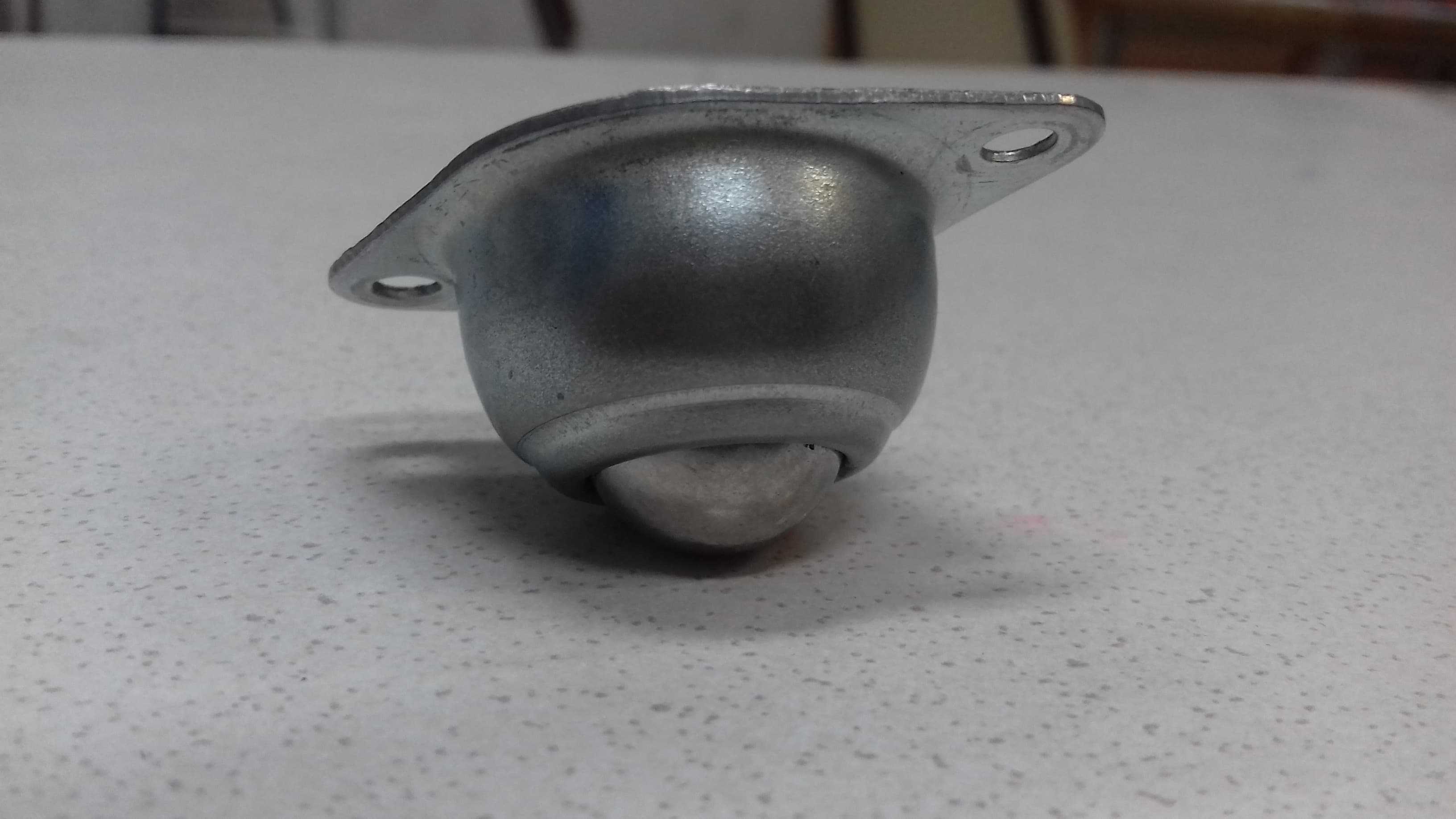

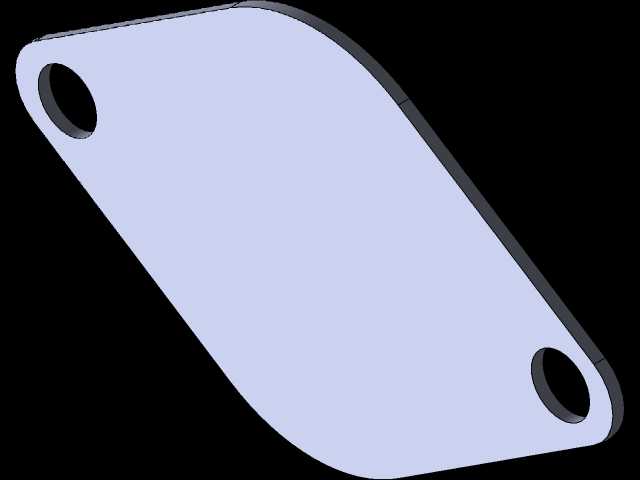

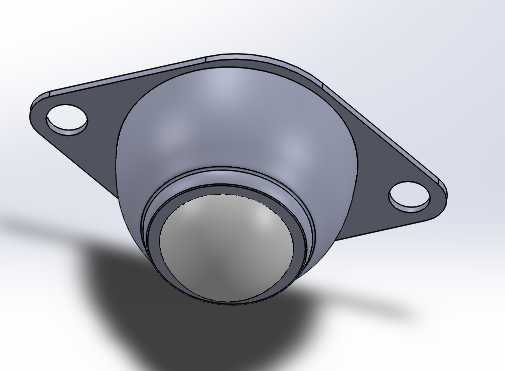

这款菱形法兰安装的万向输送球，是物流输送线、工装板移载平台、柔性生产工位上极为常用的承载移载部件，日常产线布局中经常会用到这类零件来实现工件的多方向平移转向，替代传统固定滑轨只能单方向输送的局限。从结构设计来看，主体采用冲压成型的菱形法兰底座，两个对称布置的安装孔位匹配常用的M6/M8紧固件规格，安装孔中心距适配行业通用的安装孔位标准，不需要额外定制安装板就能直接固定在型材架或者钢板工作台面上，安装边界清晰，底座贴合面平整度要求不高，普通冷轧钢板台面、铝型材搭建的工作台面都能直接装配，不需要额外加工沉台或者定位槽。内部的滚珠承载结构采用大直径主承载钢珠，配合内部密布的小直径支撑钢珠，实现360度全方向无死角转动，不管是工件从哪个方向推送，都能顺畅滑动，不会出现卡滞、定向偏移的问题。主钢珠露出底座端面的高度经过设计校核，既保证足够的滚珠接触面积承载工件重量，又不会因为露出过高导致工件放置时倾斜侧翻，承载面的高度公差控制在合理范围内，多颗万向球阵列布置时，不需要逐颗调整高度就能保证承载面的平面度，大幅减少产线装配的调试工作量。这类万向球常被用在无动力输送段的转弯位置、工装板的人工移载工位、重型工件的装配移位平台，还有快递分拣线的滑槽出口位置，用来减少工件和支撑面之间的滑动摩擦，工人只需要很小的推力就能移动几十上百公斤的工件，大幅降低操作劳动强度。设计时特意将法兰底座做成菱形切边结构，相比圆形法兰，在阵列密排安装时能减少相邻零件的安装干涉，同样的安装面积下可以布置更多的承载点，提升整体承载能力，同时菱形结构的两个安装孔连线和输送方向呈45度布置时，能获得更好的安装稳定性，长期受工件推送的侧向力时也不会出现紧固件松动的问题。内部的储油空间预留了润滑脂填充位置，长期使用时可以通过钢珠间隙补充润滑脂，减少内部支撑钢珠的磨损，延长整体使用寿命，外壳的翻边结构将内部球座完全包裹，能阻挡输送过程中的灰尘、碎屑进入内部转动间隙，避免杂物卡滞导致滚珠转动不顺畅，适配车间多尘的生产环境，不需要频繁拆解维护。
