下承式钢管混凝土系杆拱桥结构设计

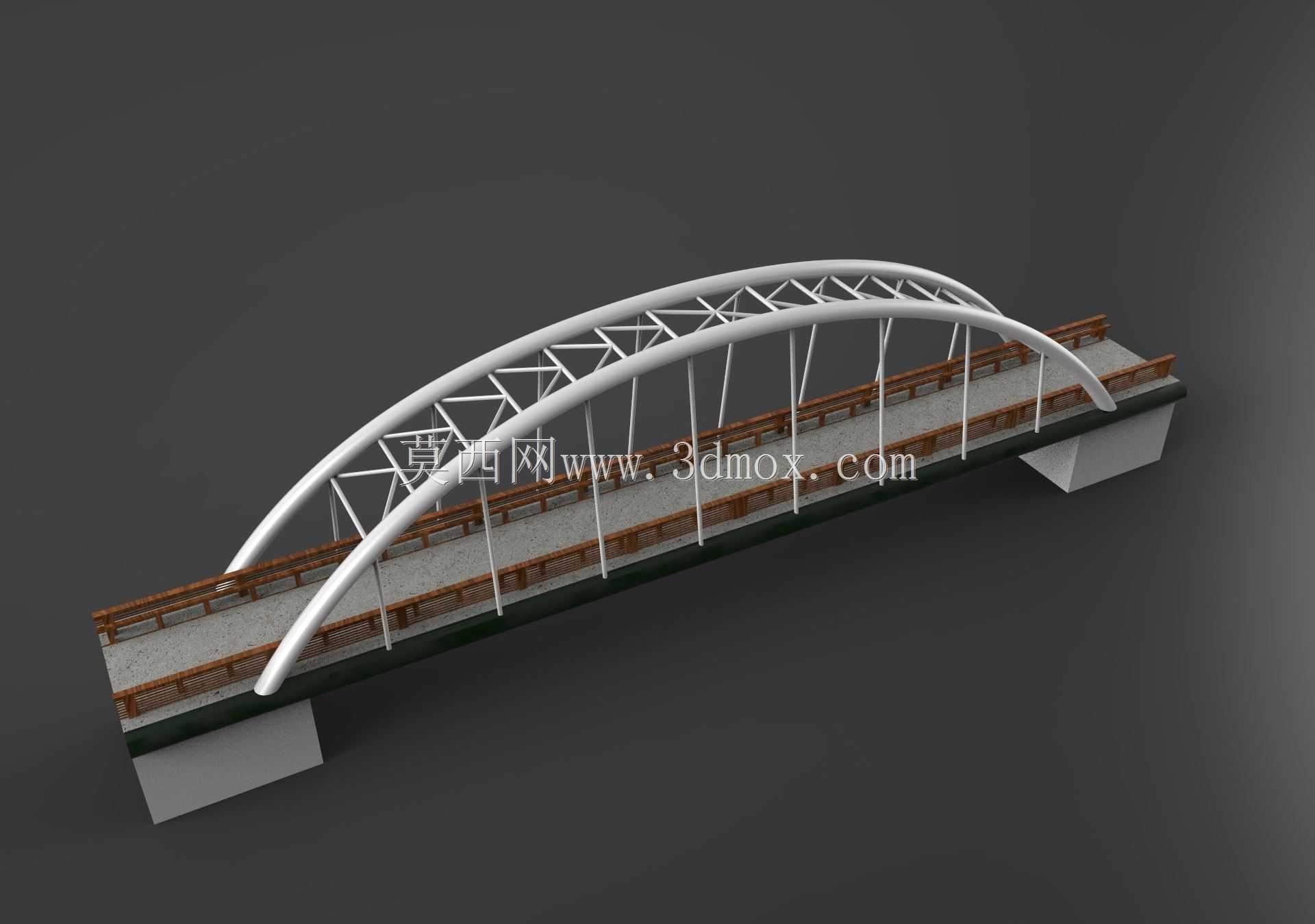

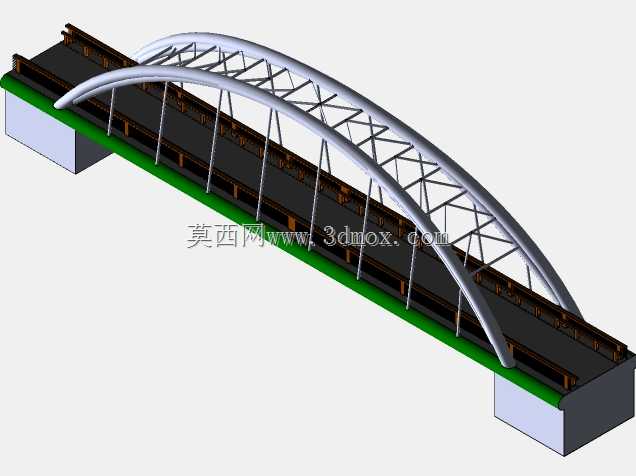

该模型还原的下承式钢管混凝土系杆拱桥，是城市跨河交通、园区景观通廊、景区跨水步道建设中常用的桥型方案，可适配中小跨度的跨水域、跨既有道路的通行需求，既满足非机动车、行人的通行承载要求，也可通过结构参数调整适配轻型机动车的通行荷载标准，在市政慢行系统建设、滨水景观打造、厂区内部跨区通道搭建场景中应用广泛。从实际用途来看，这类桥型依靠拱肋的承压特性传递荷载，相比同跨度的梁式桥能大幅降低下部结构的荷载要求，尤其适合软土地基区域的跨线、跨水建设，避免大体积桥墩施工对河道行洪、既有线路通行的干扰，同时流畅的拱肋线形自带景观属性，可成为区域内的视觉标识节点。从功能特性来看，该结构采用双片平行拱肋设计，拱肋之间设置横向风撑形成稳定的空间受力体系，吊杆采用竖直平行布置，将桥面系的恒载与活载均匀传递至拱肋，再通过拱脚将荷载传导至两端的重力式桥台；桥面系设置双侧防撞护栏与人行道隔离结构，可实现人车分流的通行组织，系杆结构平衡拱脚的水平推力，大幅降低桥台的抗推设计要求，适配多种复杂地质条件的建设场景。设计思路上，整体采用对称式布局，拱轴线采用合理的抛物线拟合，匹配均布荷载下的最优受力线形，让拱肋截面应力分布更均匀，减少局部应力集中的风险；拱肋采用桁架式钢管截面，在保证结构刚度的前提下降低自重，同时提升结构的抗风稳定性，吊杆采用等间距布置，让桥面板的受力更均匀，减少桥面板的局部变形；桥台采用梯形重力式结构，扩大基础的设计提升了结构的抗滑移、抗倾覆稳定性，安装边界上，桥台底部需设置在稳定的持力层上，两端桥台的水平定位偏差需控制在毫米级，保证拱肋安装的线形精度，桥面标高需与两端接坡道路平顺衔接，满足通行的竖向平顺性要求，拱肋上方预留的检修空间可满足后期运维的作业需求，整体结构的装配化设计可大幅缩短现场施工周期，降低施工对周边环境的影响。
