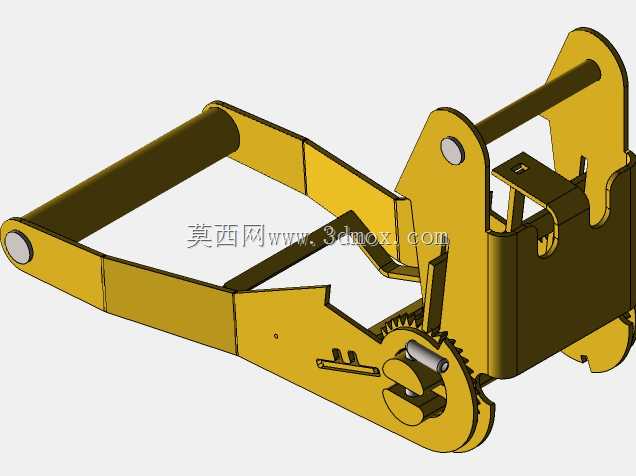

卡车皮带锁紧式手动棘轮绞盘结构

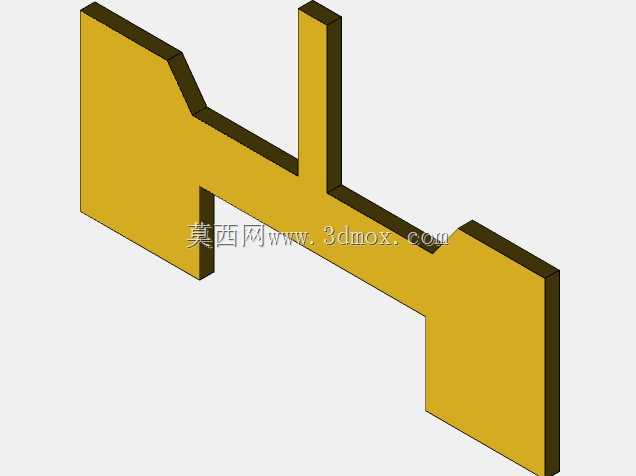

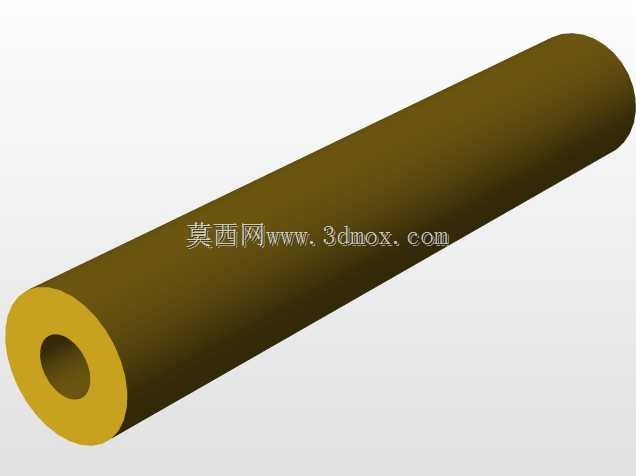

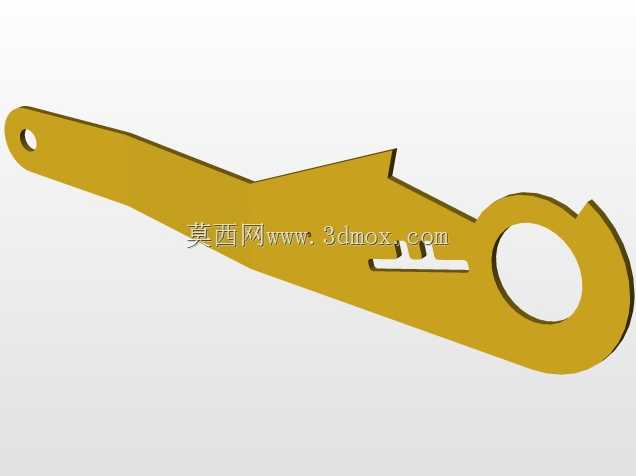

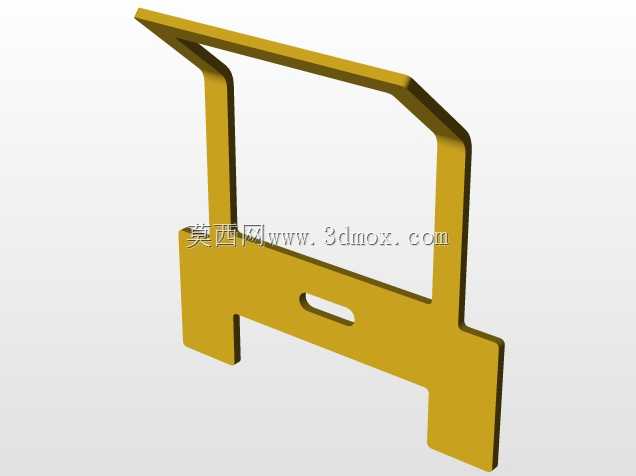

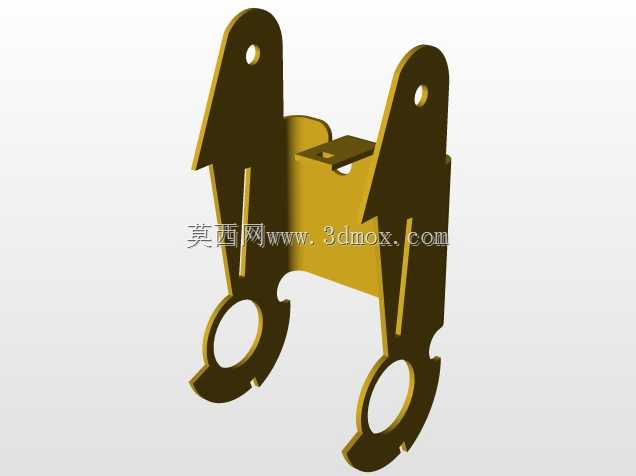

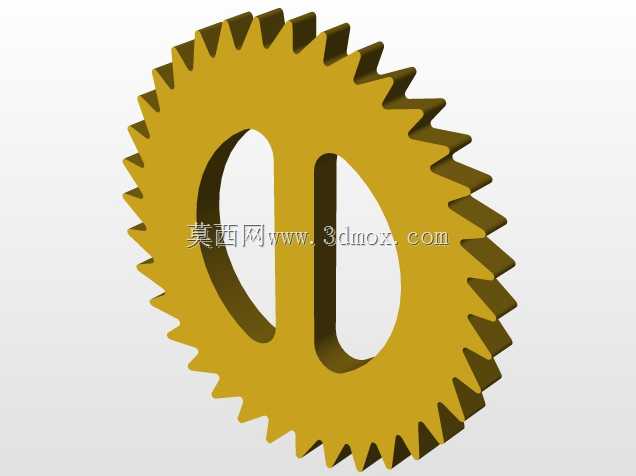

该手动绞盘主要面向公路货运场景中卡车货物捆绑紧固的核心需求，适配货运卡车货厢边板的安装点位，用于收紧固定货物的高强度捆绑皮带，避免车辆行驶过程中因颠簸、急刹、转弯离心力导致的货物移位、散落风险，是长途普货运输、工程建材转运、农用物资配送等场景下常用的货物固定配套构件。整体结构采用框架式钣金弯折成型设计，主体承载框架通过一体弯折工艺成型，兼顾结构强度与轻量化表现，安装端预留对应货厢边梁的固定孔位，可直接适配多数栏板货车、仓栅货车的侧边防撞梁安装位，安装时无需额外改造货厢结构，通过螺栓即可完成固定，整体外伸尺寸控制在合理范围内，不会超出货厢外廓尺寸限值，满足道路运输车辆外廓尺寸的合规要求。核心传动采用棘轮棘爪锁止结构，摇臂与卷筒同轴联动，操作时往复扳动摇臂即可带动卷筒转动收卷皮带，棘爪在弹簧顶推作用下始终贴合棘轮齿面，收卷过程中可实现任意位置的自动锁止，不会因皮带拉力反向带动卷筒回转松脱，锁止齿形经过受力优化，可承受数吨级的皮带张紧拉力，不会出现跳齿、滑脱问题；解锁拨杆与棘爪联动，需要松脱皮带时只需拨动拨杆抬起棘爪，即可反向转动卷筒释放皮带，操作过程无需额外工具，单人即可快速完成皮带的张紧与松脱作业。卷筒表面做防滑滚压纹路处理，可增大与捆绑皮带之间的摩擦力，避免皮带在张紧状态下出现打滑窜动；框架侧边设置皮带导向限位结构，可约束皮带收卷过程中的横向偏移，保证皮带始终整齐卷绕在卷筒中部，避免偏载导致的框架受力变形。整体所有铰接点位均设置耐磨衬套，可降低长期往复操作带来的铰接磨损，延长构件使用寿命，外露金属构件均做防锈涂装处理，可适应户外露天运输场景下的风吹雨淋、盐雾侵蚀等复杂工况，不会轻易出现锈蚀卡滞问题。
