消石灰输送用斜置斗式提升结构

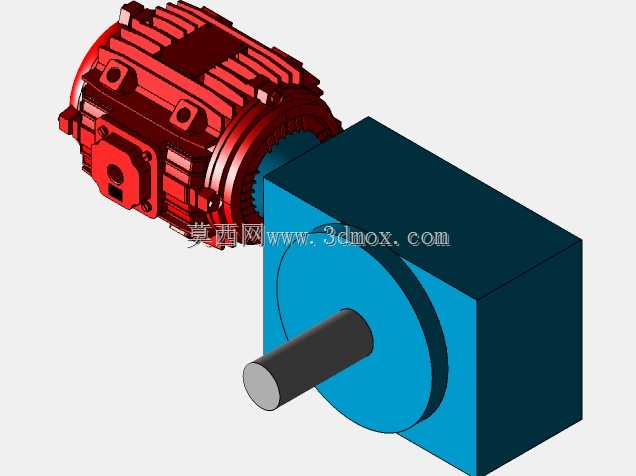

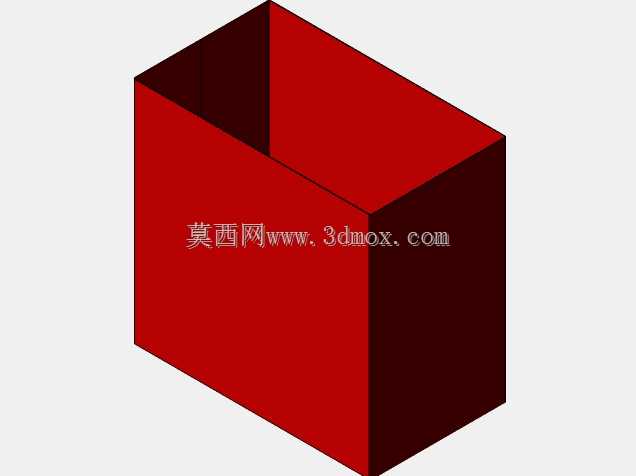

该斗式提升结构主要面向消石灰等粉状、小颗粒状散料的垂直加斜向连续输送场景，常见于建材生产、石灰加工、环保脱硫、粉体加工等生产车间的物料转运环节，承担将低位堆放或前序工序产出的消石灰，稳定输送至高位料仓、配料设备或后续加工工位的核心作用，可适配有一定高度差、且进料端与出料端存在水平偏移的安装场地，无需额外增设多段转运设备，减少物料在转运过程中的撒漏与扬尘问题。从功能特性来看，该结构采用封闭壳体设计，可避免消石灰这类易扬尘物料在输送过程中向外扩散，改善车间作业环境；内部采用连续排布的料斗结构，通过牵引构件带动料斗沿设定轨道循环运行，在进料段舀取物料后，沿提升段平稳上行，到达顶端出料位置后借助重力与离心力组合作用将物料卸出，输送过程连续稳定，可适配中等输送量的粉体物料转运需求，运行过程中料斗运行轨迹贴合壳体内部导向结构，避免物料卡滞、撒落。在设计思路上，该结构优先考虑消石灰的物料特性，针对消石灰易吸潮结块、易扬尘的特点，壳体采用分段拼接的密封结构，各段连接位置预留密封件安装位，减少粉尘外溢通道；料斗采用耐磨板材成型，边缘做圆弧过渡处理，既减少舀料时的物料阻力，也避免物料粘附在料斗内壁残留；驱动端设置在设备高位出料侧，可减少牵引构件的回程张力，延长牵引部件的使用寿命，同时低位端设置张紧结构，可根据设备运行磨损情况调整牵引构件张紧度，避免运行打滑。从外形尺寸与安装边界来看，该提升结构采用斜置布置形式，整体沿输送方向呈长条形倾斜布局，安装时需预留对应倾斜角度的安装空间，进料端需匹配前序出料设备的出料高度，保证物料可顺畅流入进料口，出料端需对准后续接料设备的进料位置，避免卸料时物料偏撒；设备底部预留检修与积料清理空间，侧面预留观察口位置，方便日常运行时查看内部料斗运行状态，壳体侧面的分段连接结构也方便后期内部构件的检修更换，安装时需保证设备机架的水平与倾斜角度精度，避免运行过程中出现牵引构件跑偏、料斗刮蹭壳体的问题，保障设备长期稳定运行。
