小型料斗式垂直运输提升设备结构设计

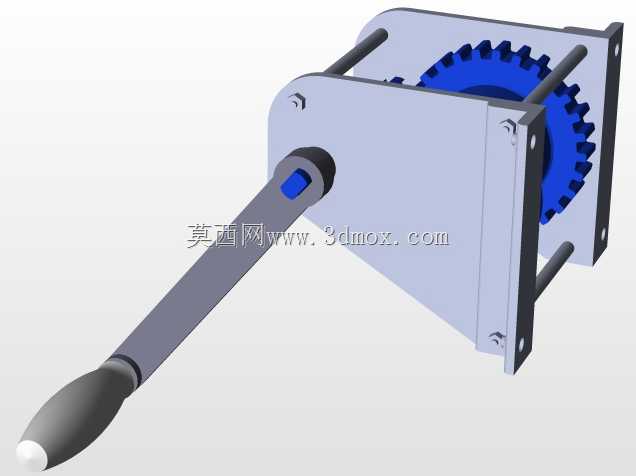

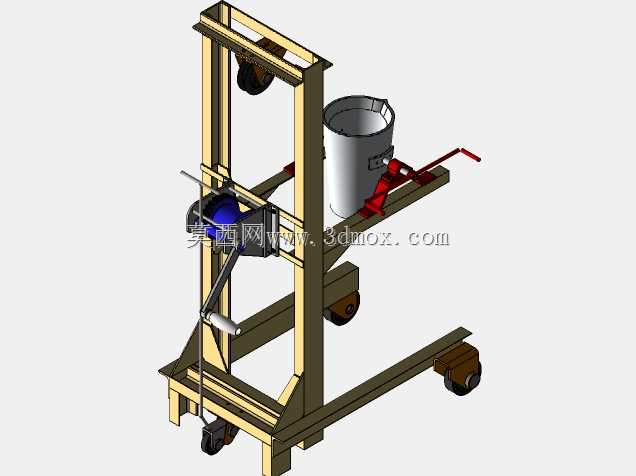

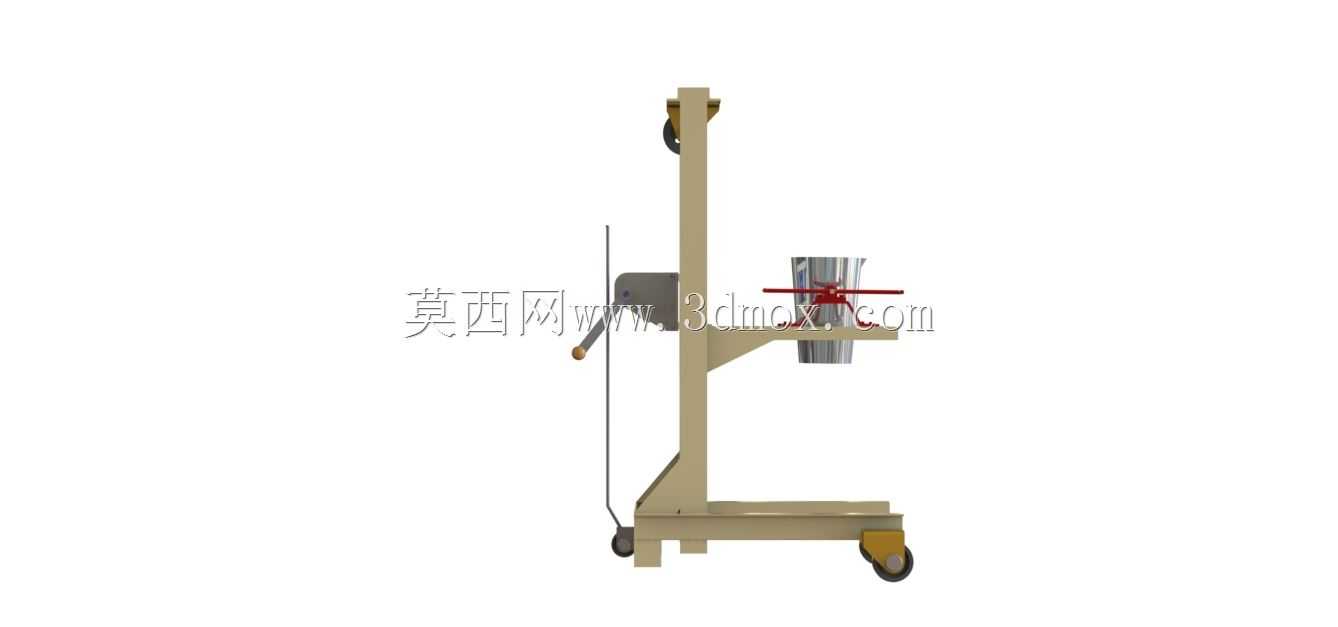

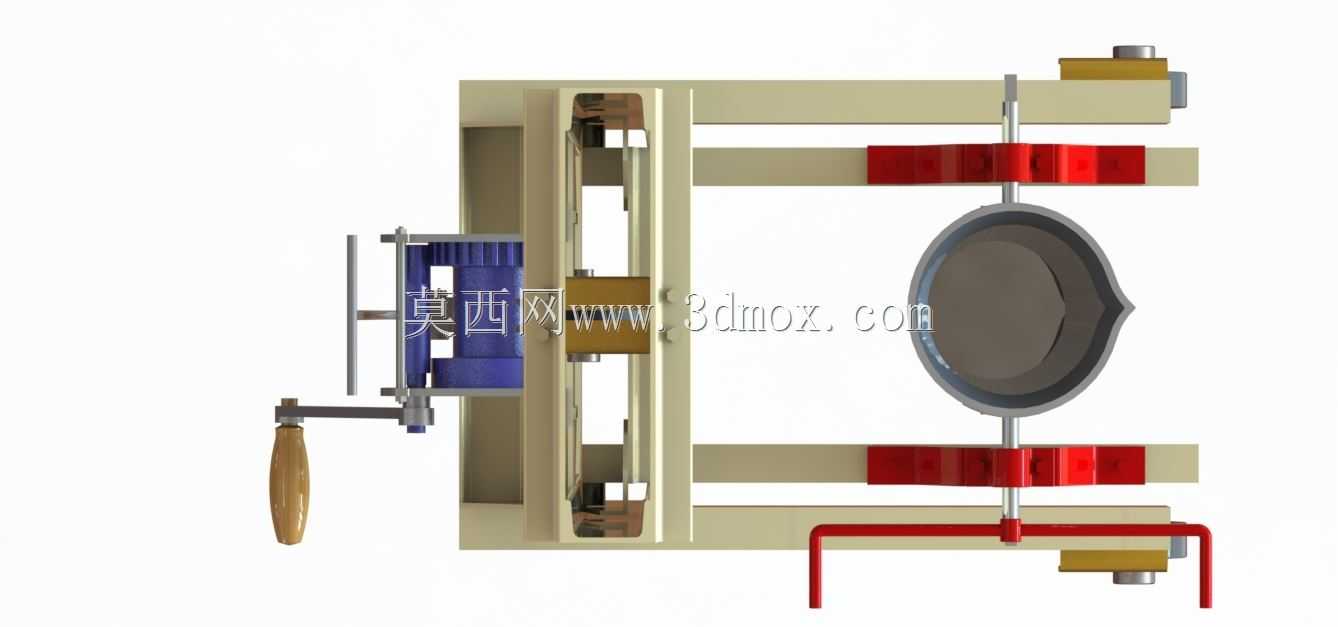

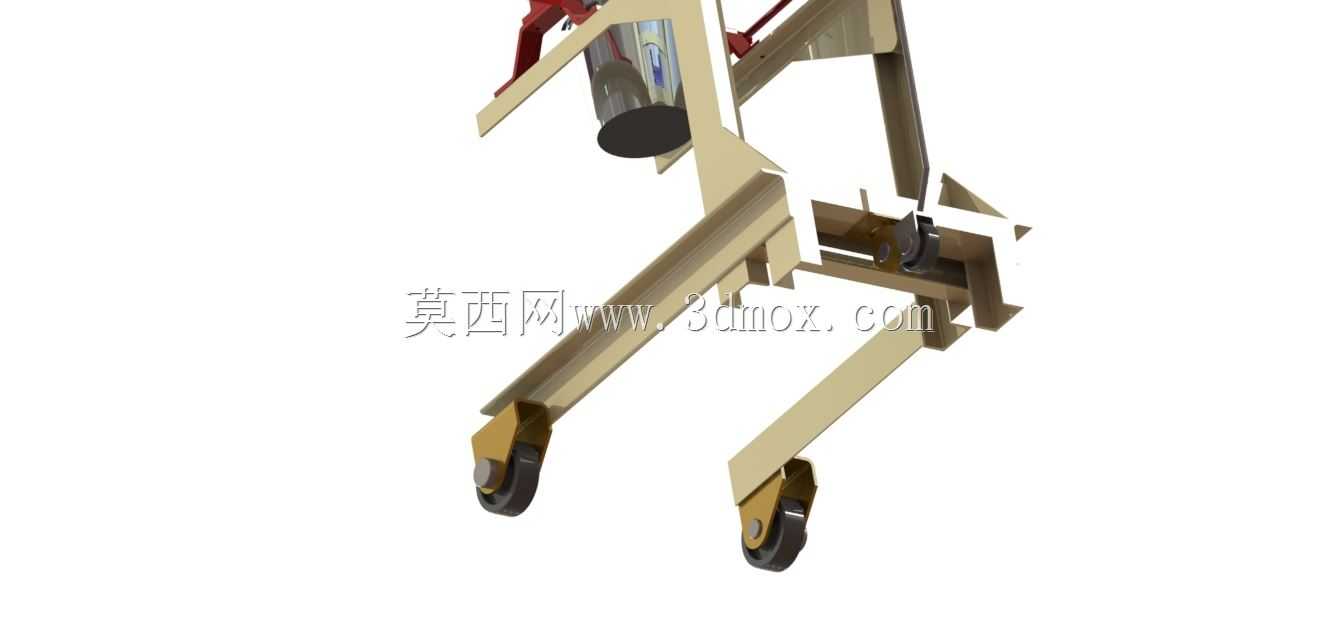

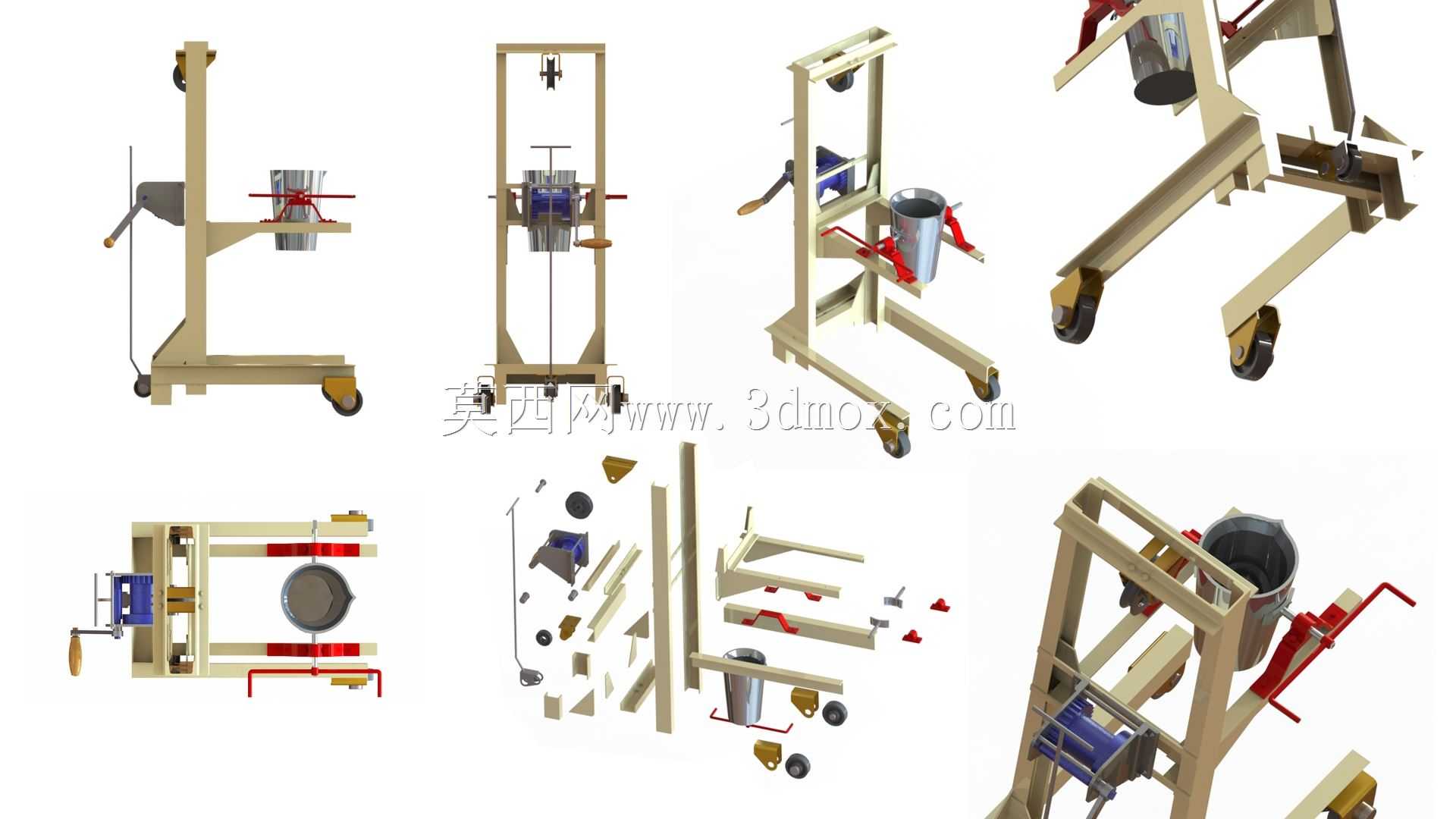

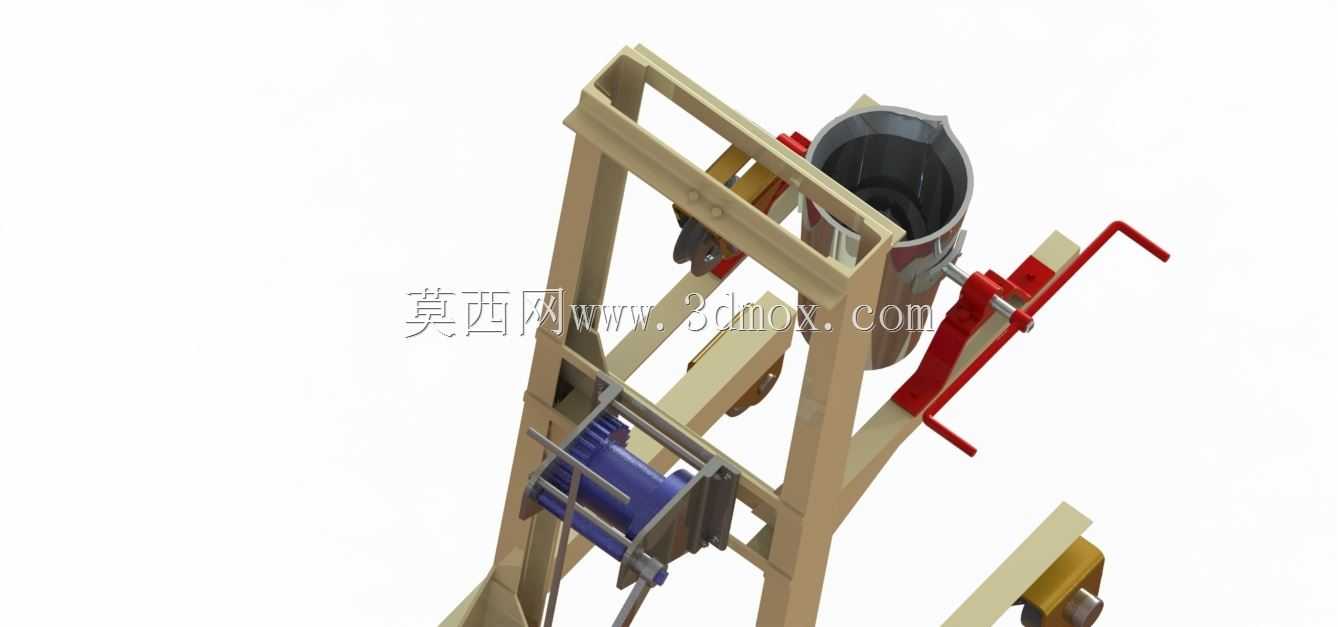

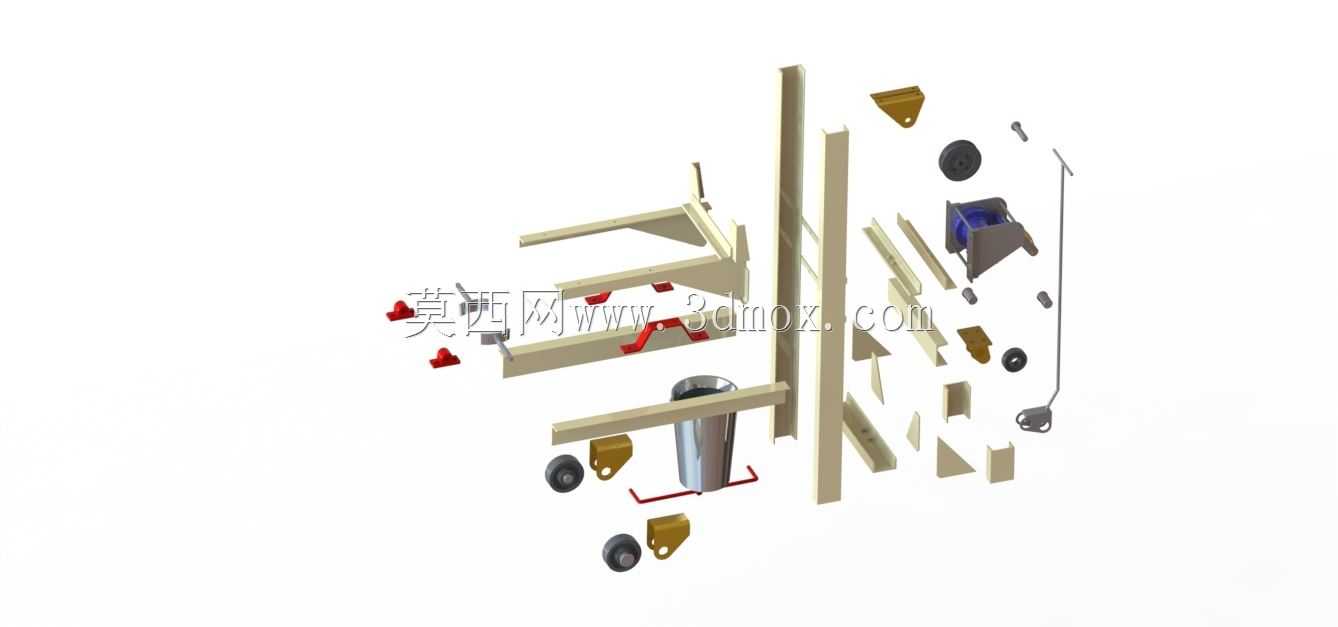

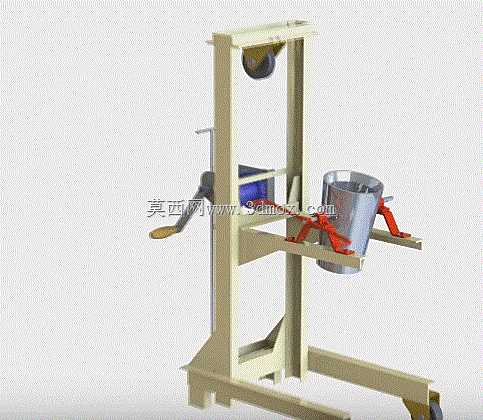

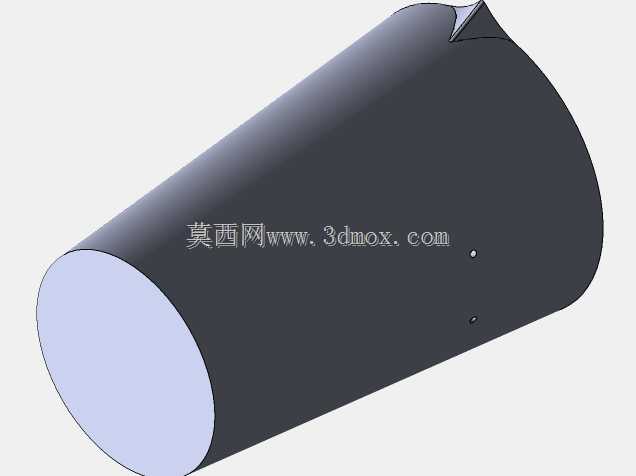

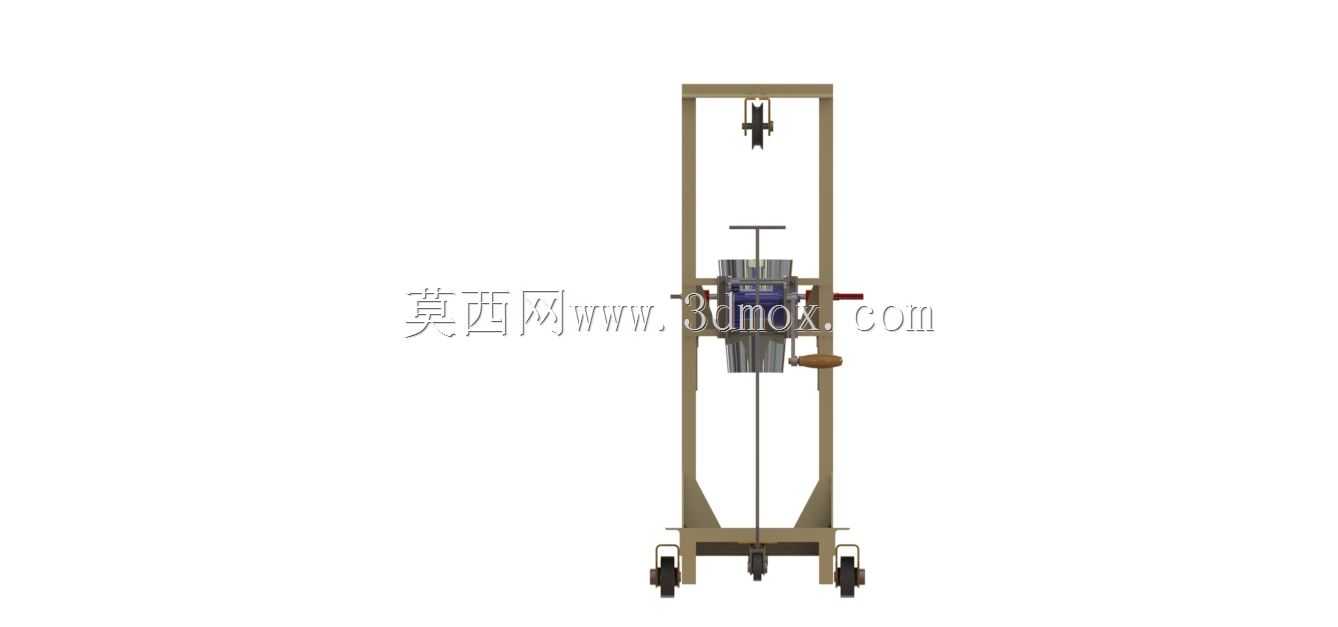

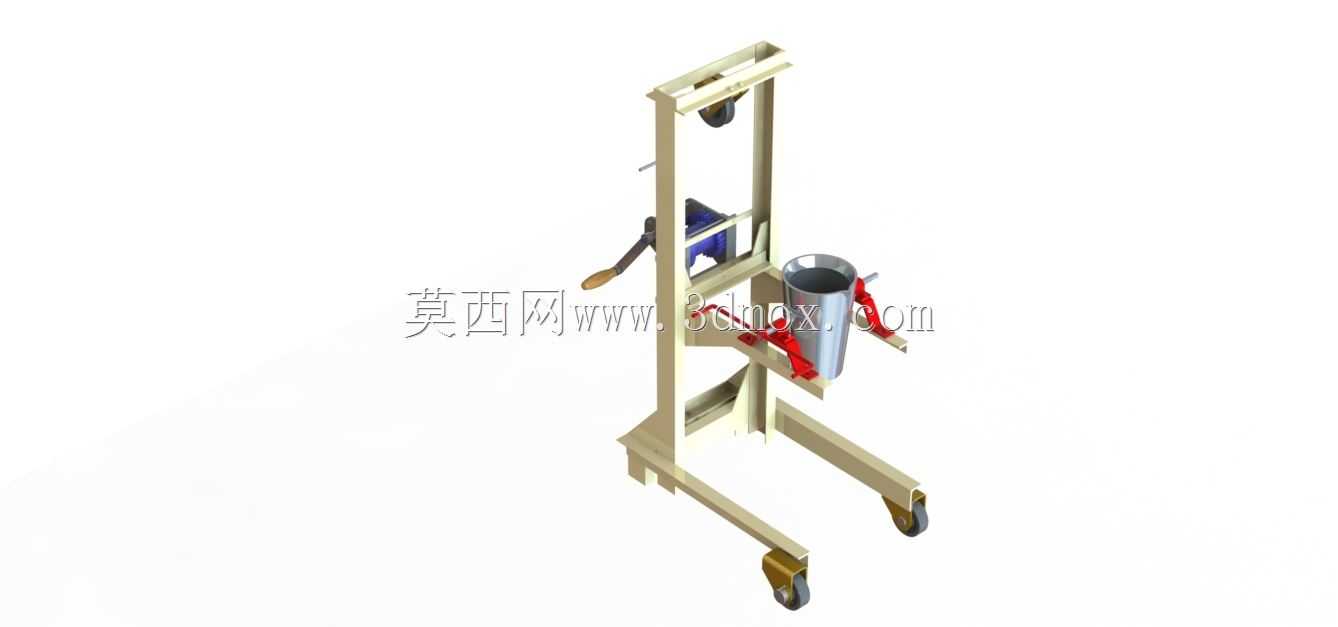

这款小型料斗式垂直运输提升设备，主要面向零散物料的短距离垂直转运场景，常见于小型加工车间、建材加工点位、农用物料周转等作业环境，用来完成颗粒状、小块状散料从低位到高位的输送作业，替代人工反复登高搬运的低效模式，降低作业人员的劳动强度，同时规避人工搬运散料过程中容易出现的撒漏、跌落风险。设备整体采用框架式立式结构设计，主体承载机架采用型材拼接成型，整体结构紧凑，占用地面投影面积极小，能够适配狭窄作业空间内的安装需求，不需要预留过大的设备周边操作空间，安装时仅需要保证底部机架与地面基础牢固固定，确认机架整体垂直度偏差在允许范围内，即可完成主体结构的安装固定，对安装场地的基础条件要求较低，能够适配多数普通硬化地面的作业场景。设备核心承载部件为倾斜设置的料斗组件，料斗采用敞口式设计，进料端高度适配人工上料的操作高度，作业人员可以直接在低位将待转运的散料装入料斗内部，料斗与升降牵引组件刚性连接，沿着机架内侧的导向轨道完成垂直方向的升降动作，当料斗运行至预设高位卸料点时，配套的曲柄联动机构会自动触发料斗的翻转动作，将料斗内部盛装的物料平稳倾倒至高位接料点位，完成单次物料输送循环，整个升降、卸料过程不需要人工额外操作干预，能够有效提升散料垂直转运的作业效率。设备的驱动组件布置在机架下部位置，采用低转速大扭矩的动力输出结构，保证料斗升降过程运行平稳，不会出现大幅晃动导致的物料撒漏问题，同时在机架侧边设置有手动操作的锁止与应急操控结构，当设备出现动力中断等异常情况时，作业人员可以通过侧边的操控手柄完成料斗的手动锁止或者缓降操作，提升设备运行的安全冗余。在设计过程中，重点对机架的受力结构进行了优化，对料斗满载状态下的机架受力点进行了加强处理，避免长期满载运行过程中出现机架变形的问题，同时对导向轨道的运行间隙进行了合理匹配，保证料斗升降过程运行顺畅，不会出现卡滞、偏磨的问题，设备整体的维护点位都布置在人员易触及的低位区域，日常的润滑、紧固等维护作业不需要登高操作，能够有效降低设备日常维护的难度与风险。
