汽车悬架钢板弹簧三维结构设计

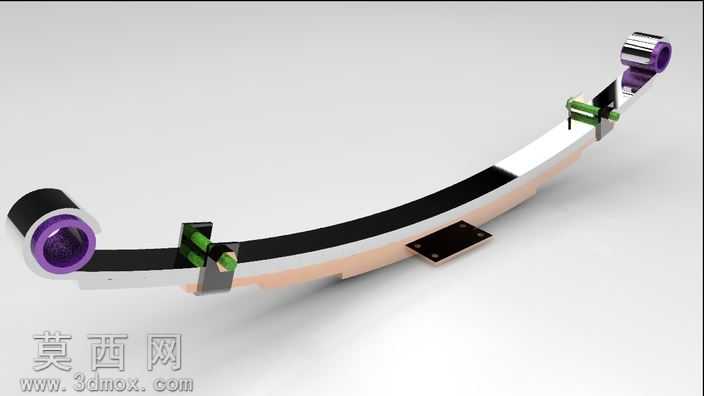

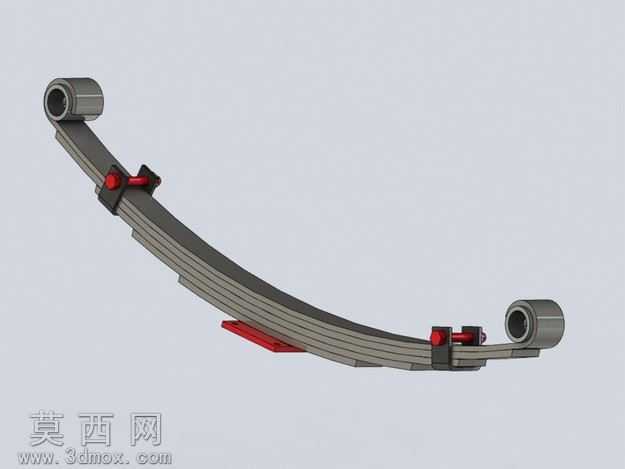

本模型为汽车悬架系统核心承重减震部件钢板弹簧，采用三维参数化建模方式完成整体结构搭建，建模过程中严格参照商用车钢板弹簧的实际工程尺寸比例，还原了多片叠合式板簧的完整结构特征。建模阶段先完成单片主簧的轮廓草绘，通过拉伸、弯曲特征生成主簧基础弧面结构，再依次完成各层副簧的片体建模，按照实际装配的叠放顺序完成片体组合，对每片簧片的端部倒角、接触贴合面做了精细化处理，避免装配干涉问题。模型完整还原了板簧两端的卷耳结构，卷耳内部预留了衬套安装空间，可匹配销轴类连接件实现与车架的铰接装配；中部设置了U型螺栓安装位与中心定位结构，还原了实际产品中用于固定桥体的安装基座，同时添加了板簧中部的缓冲垫块、侧边的卡箍结构，卡箍用于约束各层簧片的横向位移，避免行驶过程中片体错位，缓冲垫块用于限制板簧最大形变行程，缓解极限冲击下的结构损伤。材质渲染阶段，对簧片主体赋予合金弹簧钢材质，还原金属热处理后的银灰色金属质感，对表面做了细微的纹理处理模拟实际产品的喷丸强化表面状态；对卡箍、连接螺栓赋予标准碳钢材质，缓冲垫块赋予硬质橡胶材质，通过不同材质的区分清晰呈现各部件的功能属性。结构设计上采用等强度梁的设计思路，各片簧片长度从主簧到副簧依次递减，工作过程中各片接触贴合共同受力，能够将路面传递的冲击载荷转化为簧片的弯曲形变能量，实现缓冲减震效果，同时承担车身与车桥之间的力传递作用，保证车辆行驶的平顺性与操控稳定性。模型各部件均保留了可编辑的参数特征，可根据不同车型的载荷需求调整簧片数量、单片厚度、弧高参数，适配不同吨位的商用车悬架设计需求，可用于汽车底盘结构教学、悬架系统性能仿真分析、新车型零部件选型参考等场景，完整呈现了叠板式钢板弹簧的装配关系与结构细节。
