手拧式翼形螺母与配套螺钉组合结构

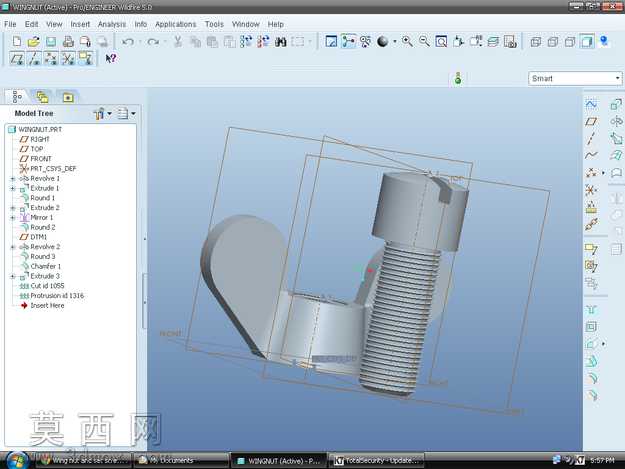

本作品为手拧式翼形螺母与配套螺钉的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循机械设计通用规范与紧固件实际生产的尺寸精度要求。建模初期首先梳理螺纹紧固件的设计逻辑，先完成螺钉部分的结构搭建：螺钉杆部采用回转体特征构建，严格按照普通公制螺纹的牙型参数，通过螺旋扫描特征生成连续规整的外螺纹结构，保证牙型角、螺距、螺纹大径小径的参数完全符合通用紧固件标准，螺钉头部的开槽结构通过拉伸切除特征完成，槽口的宽度、深度尺寸匹配对应规格螺钉的通用尺寸，同时对螺钉头部与杆部的衔接位置做圆角过渡处理，还原实际零件的工艺倒角特征，避免应力集中的结构缺陷。随后开展翼形螺母的结构建模：螺母主体为带内螺纹的圆柱结构，内螺纹同样通过螺旋扫描特征生成，参数与配套螺钉的外螺纹完全适配，保证虚拟装配时螺纹副能够实现无干涉的旋合效果；螺母两侧的翼形扳拧部分采用对称拉伸结合圆角修整完成，翼片的轮廓弧度、厚度尺寸经过反复调整，既保证人手拧动时的握持舒适度，又兼顾零件的结构强度，翼片与螺母主体的衔接位置做平滑过渡处理，避免尖锐棱角，还原实际冲压或铸造工艺的零件外观特征。建模过程中对所有特征做全参数关联，后续可通过修改核心参数快速适配不同规格的翼形紧固件设计需求。材质渲染阶段，为零件赋予常用的碳钢金属材质，调整材质的粗糙度、金属度参数还原镀锌紧固件的哑光金属质感，同时添加合适的环境光照，让螺纹牙型、翼片轮廓的结构细节清晰呈现。装配验证阶段将螺钉与翼形螺母完成同轴装配，检查螺纹旋合过程的干涉情况，调整各零件的相对位置，完整呈现翼形紧固件无需工具即可手动拧紧、松开的结构特点，整体模型结构严谨，特征完整，可用于机械结构教学、紧固件选型参考、装配模拟演示等场景。
