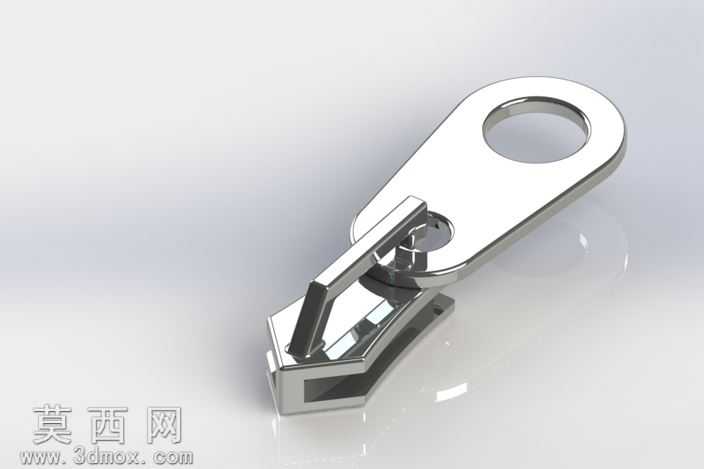

金属拉链头精密结构三维设计作品

本作品为金属拉链头的三维数字化设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先从功能结构拆解入手，将拉链头划分为拉片握持环、连接枢轴、锁止卡扣、链牙啮合腔体四大核心功能模块，各模块间通过精准的几何约束完成装配匹配，确保各部件的活动间隙符合实际五金件的公差要求。建模过程中对啮合腔体的导向斜面做了重点优化，通过多组曲率参数调试，保证腔体入口的导角弧度能够顺畅引导链牙滑入，同时腔体内部的限位凸台尺寸经过反复校核，可在拉链闭合时牢牢卡合链牙避免滑脱；连接枢轴部分采用同轴度约束设计，确保拉片可绕枢轴灵活转动无卡顿，枢轴与拉片、主体的配合间隙控制在0.02mm，既满足活动需求又不会出现松垮晃动的问题。材质与渲染阶段，针对金属拉链头的镀铬亮面质感做了专项调试，基础材质选用高反射率的抛光金属材质，调整粗糙度参数至0.08以模拟镀铬层的细腻镜面效果，同时添加细微的各向异性反射参数，还原金属冲压件表面的细微拉丝纹理；场景布光采用三点布光法，主光源从侧上方45度角投射，打出金属表面的核心高光轮廓，辅光源从另一侧补光弱化暗部死黑，背光源勾勒零件的边缘轮廓，最终渲染出的效果图清晰呈现出拉链头的棱角转折与曲面过渡，金属质感真实细腻。设计思路上完全遵循实际五金冲压件的生产工艺逻辑，所有转角处均设置了符合冲压要求的工艺圆角，避免出现应力集中的尖锐直角，各壁厚保持均匀一致，无壁厚突变导致的冲压成型缺陷，整体结构在满足拉链开合、锁止核心功能的前提下，做了轻量化的结构优化，去除了非功能区域的多余材料，既保证零件结构强度，又兼顾了日用五金件的成本控制需求，完整还原了量产金属拉链头的结构特征与外观质感。
